本發明涉及一種頭發護理裝置。

背景技術：

以往，作為頭發護理裝置，如日本特開2003－275016號公報、日本特開2011－005149號公報所公開那樣，公知如下一種頭發護理裝置，其通過設置用于向使用者等供給對象供給電壓的電壓供給部而使供給對象成為期望的帶電狀態，從而謀求提高頭發護理效果。

在該日本特開2003－275016號公報、日本特開2011－005149號公報中，電壓供給部包括設置在構成頭發護理裝置的輪廓的殼體上的電壓供給板，通過供給對象的至少一部分接觸于該電壓供給板而向供給對象供給電壓。

另外，在殼體上設置電壓供給板的情況下，如日本特開2011－005149號公報所公開那樣，出于提高外觀性等理由，通常，對電壓供給板的表面實施涂裝，使最外層由絕緣性材料構成。因此，供給對象經由絕緣性材料接觸于電壓供給板。

當如此在供給對象與電壓供給板之間存在絕緣性材料時，會使向供給對象供給電壓時的導電性降低，因此難以進一步提高頭發護理效果。

技術實現要素：

本發明是為了解決以往的問題而做出的，其目的在于，提供一種抑制外觀性的降低并進一步提高頭發護理效果的頭發護理裝置。

為了解決上述以往的問題，本發明的頭發護理裝置包括：殼體，其構成輪廓；以及電壓供給部，其用于向供給對象供給電壓。

另外，所述電壓供給部包括具有暴露于外部的暴露面且安裝于所述殼體的電壓供給構件和電連接于所述電壓供給構件的第一導電部。

另外，所述電壓供給構件包括具有可見光透過性的可見光透過部，所述可見光透過部具有電連接于所述第一導電部的第二導電部。

另外，所述第二導電部具有供所述供給對象接觸的接觸面，所述接觸面是所述暴露面的至少一部分。

并且，頭發護理裝置在比所述暴露面靠?jī)?nèi)側的位置設有與整個所述暴露面重疊的具有可見光不透過性的遮擋部。

采用本發明的頭發護理裝置，能夠得到一種抑制外觀性的降低并進一步提高頭發護理效果的頭發護理裝置。

附圖說明

圖1是本發明的實施方式的頭發護理裝置的側視圖。

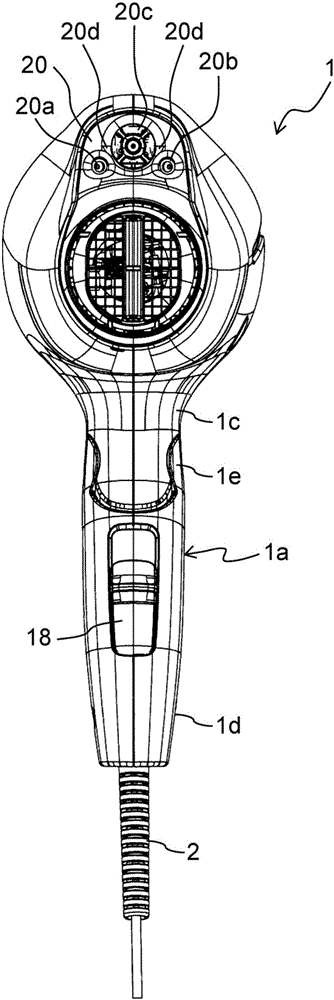

圖2是本發明的實施方式的頭發護理裝置的主視圖。

圖3是本發明的實施方式的頭發護理裝置的剖視圖。

圖4是表示本發明的實施方式的頭發護理裝置的主體部?jī)?nèi)的、設有金屬微粒子生成部和霧生成部的部分的俯視圖。

圖5是圖1的a－a剖視圖。

圖6是表示本發明的實施方式的電壓供給板的安裝狀態的剖視圖。

圖7是從電壓供給板側看本發明的實施方式的把持部的圖。

圖8是本發明的實施方式的把持部的分解立體圖。

圖9是本發明的實施方式的電壓供給部所具有的電壓供給電路的電路圖。

圖10是表示本發明的實施方式的把持部的變形例的剖視圖。

圖11是表示本發明的實施方式的把持部的另一變形例的剖視圖。

圖12是表示本發明的實施方式的變形例的頭發護理裝置的側視圖。

圖13是表示本發明的實施方式的另一變形例的頭發護理裝置的側視圖。

具體實施方式

本發明的實施方式的頭發護理裝置包括：殼體，其構成輪廓；以及電壓供給部，其用于向供給對象供給電壓。

另外，所述電壓供給部包括：電壓供給構件，其具有暴露于外部的暴露面且安裝于所述殼體；以及第一導電部，其與所述電壓供給構件電連接。

另外，所述電壓供給構件包括具有可見光透過性的可見光透過部，所述可見光透過部具有與所述第一導電部電連接的第二導電部(可見光透過部側導電部)。

另外，所述第二導電部具有供所述供給對象接觸的接觸面，所述接觸面是所述暴露面的至少一部分。

并且，頭發護理裝置在比所述暴露面靠?jī)?nèi)側的位置設有與整個所述暴露面重疊的具有可見光不透過性的遮擋部。

這樣，通過在包括可見光透過部的電壓供給構件的暴露面的背面?zhèn)仍O(shè)置覆蓋與整個該暴露面重疊的區域的具有可見光不透過性的遮擋部，能夠抑制外觀性的降低。

并且，通過使暴露面的至少一部分為第二導電部的接觸面，供給對象能不經由絕緣部地與電壓供給構件接觸，因此能夠抑制向供給對象供給電壓時的導電性的降低。

因而，采用本實施方式的頭發護理裝置，能抑制外觀性的降低并進一步提高頭發護理效果。

另外，所述遮擋部位于所述第一導電部的同所述暴露面重疊的部位與所述可見光透過部之間。

若如此設置，則能夠有效地靈活使用與暴露面重疊的區域并抑制外觀性的降低。

另外，所述遮擋部具有絕緣部，所述第二導電部和第一導電部不經由所述絕緣部地電連接起來。

若如此設置，則能夠更可靠地抑制在向供給對象供給電壓時導電性降低。

另外，所述遮擋部是自所述殼體突出的內壁。

若如此設置，則不必另外設置遮擋部，成為更簡單的結構，從而能夠更容易地進行組裝。

另外，自第一導電部到達所述接觸面的導電路徑具有繞過所述內壁的迂回路徑。

若如此設置，則能夠簡化結構并更可靠地抑制在自第一導電部到達接觸面的導電路徑的中途存在絕緣部。

另外，所述遮擋部具有第三導電部(遮擋部側導電部)。

若如此設置，則能夠更可靠地抑制在自第一導電部到達接觸面的導電路徑的中途存在絕緣部。

另外，所述第二導電部和第一導電部經由所述第三導電部電連接起來。

若如此設置，則不必在使第二導電部和第一導電部電連接時繞過遮擋部，能夠進一步實現結構的簡化。

另外，所述殼體包括把持部和構成把持部的輪廓的把持部側殼體，所述電壓供給構件形成于所述把持部側殼體。

通過如此設置，能夠在通常的使用狀態下向供給對象供給電壓，因此提高了頭發護理裝置的使用方便性。

另外，通過把持所述把持部，從而相對于所述第一導電部按壓所述電壓供給構件。

若如此設置，則在使用頭發護理裝置時，能夠更可靠地確保電壓供給構件與第一導電部之間的電連接，從而能夠更可靠地向供給對象供給電壓。

另外，頭發護理裝置還包括用于向所述供給對象供給帶電粒子的帶電粒子供給部。

若如此設置，則進一步提高了頭發護理效果。

另外，所述帶電粒子供給部能放出含有所述帶電粒子的帶電微粒子水。

若如此設置，則能夠使更多的水分附著在頭發上，進一步提高了頭發護理效果。

并且，上述結構能夠應用于作為頭發護理裝置的吹風機、燙發器或發梳。

以下，參照附圖說明本發明的實施方式。此外，本發明并不被該實施方式限定。

實施方式

作為本實施方式的頭發護理裝置的吹風機1包括作為供使用者(供給對象)u用手握持的部分的把持部1a和在與把持部1a交叉的方向上與把持部1a相結合的主體部1b。并且，吹風機1構成為，在使用時具有由把持部1a和主體部1b構成的大致t字狀或大致l字狀(在本實施方式中為大致t字狀)的外觀，在不使用時能夠折疊。

電源線2自把持部1a的突出端部引出。另外，把持部1a被分割為靠主體部1b側的根部1c和頂端部1d，該根部1c和頂端部1d以能夠經由連結部1e轉動的方式連結起來。頂端部1d能夠折疊到沿著主體部1b的位置。

構成吹風機1的輪廓的殼體3是通過將多個分割體接合起來而構成的。在殼體3的內部形成有空腔，在該空腔內容納有各種電氣零件。

在主體部1b的內部形成有自主體部1b的長度方向(圖3的左右方向)的一側(右側)的入口開口(吸入口)4a到達出口開口(噴出口)4b的風洞(送風流路)4。并且，通過使容納在風洞4內的風扇5旋轉而形成氣流w1。即，氣流w1自外部經由入口開口4a流入到風洞4內，并經過風洞4內自出口開口4b排出到外部。

入口開口4a被網眼狀的框體10覆蓋。框體10的開口部的形狀成為例如蜂窩形狀。若如此設置，則能夠確保劃分出開口部的連接條部(日文：桟部)的強度均等且使入口開口4a的總開口面積變大而增大風量。

另外，如圖3所示，在框體10上一體地成形有網眼11，該網眼11的開口率為55％～90％左右，網眼寬度為300nm～650nm左右。該網眼11由例如聚酯等阻燃性樹脂、金屬構成。通過如此使網眼寬度細小的網眼11一體成形于框體10，能夠更可靠地抑制細小的灰塵、毛發等進入空氣流路內。

另外，在主體部1b中，在殼體3的外筒3a的內部設有大致圓筒狀的內筒6，氣流w1在該內筒6的內側流動。在內筒6的內側的最上游側配置有風扇5，在風扇5的下游側配置有用于驅動風扇5的電動機7，在電動機7的下游側配置有作為加熱機構的加熱器8。

在使加熱器8工作時，自出口開口4b吹出暖風。此外，在本實施方式中，加熱器8是通過將帶狀且波紋板狀的電阻體沿著內筒6的內周卷繞地配置而成的結構，但并不限定于該結構。

并且，在主體部1b內，在形成在殼體3與內筒6之間的空腔9中容納有兩個(多個)金屬微粒子生成部(離子產生部：帶電粒子供給部)30、40，霧生成部(離子產生部：帶電粒子供給部)50，以及用于對霧生成部50施加電壓的第一電壓施加電路12等。另外，在空腔9中，在不同于容納有第一電壓施加電路12的部位的其他部位容納有用于對金屬微粒子生成部30、40施加電壓的第二電壓施加電路(未圖示)。

第一電壓施加電路12和第二電壓施加電路優選配置在把持部1a內或配置在主體部1b內的位于把持部1a的延長線上的區域內。由此，在使用者u把持著把持部1a時，由于第一電壓施加電路12和第二電壓施加電路這兩者的質量而產生的旋轉力矩變小，作用于使用者u的手的載荷變小。

另外，優選將第一電壓施加電路12和第二電壓施加電路配置于隔著內筒6彼此成為相反側的位置。若如此設置，則能夠抑制因第一電壓施加電路12與第二電壓施加電路之間的相互干擾所導致的電壓的降低、不穩定化等的不良。

并且，在本實施方式中，在空腔9的側面部分(空腔9的不同于容納有第一電壓施加電路12的部位的其他部位)容納有用于進行暖風和冷風的切換、動作模式的切換等的開關部(未圖示)。

另外，在把持部1a的頂端部1d內的空腔內容納有用于進行電源的接通與斷開之間的切換等的其他的開關部16。這些電氣零件彼此通過利用絕緣性樹脂等包覆由金屬導體等制成的芯線而成的引線17連接起來(參照?qǐng)D4)。

此外，與金屬微粒子生成部30相連的引線17、與金屬微粒子生成部40相連的引線17以及與霧生成部50相連的引線17優選以不相互交叉地盡量分開的方式進行配線。這是為了抑制因在各個引線17中流動的電流的相互干擾而使金屬微粒子生成部30、40或霧生成部50不能獲得期望的電壓或使電壓變得不穩定。

開關部16構成為通過對暴露于殼體3的表面的操作件18進行操作來對內部接點的開閉狀態進行切換。并且，開關部16構成為通過使操作件18沿上下方向滑動來多級地切換內部接點的開閉狀態。

具體而言，能夠切換為電源斷開、弱風、中等風、強風這4個模式，使操作件18位于最下部的狀態成為電源斷開。并且，當使操作件18自最下部向上方滑動一級時，成為電源接通狀態并送出弱風。當使操作件18向上方進一步滑動一級時，送出中等風，當使操作件18滑動到最上部時，送出強風。

另一方面，用于進行暖風與冷風的切換、動作模式的切換等的開關部構成為，通過對形成于殼體3的表面的操作件19進行操作(使其彎曲)來切換內部接點的開閉狀態。并且，在操作件19的上方形成有顯示當前所選擇的模式的顯示部14。

這些開關部、顯示部14等與未圖示的控制基板上的微型計算機電連接。

內筒6具有筒狀部6a、自筒狀部6a朝向徑向外側伸出且在周向上分散地配置的多個支承肋6b(在圖3中僅圖示出了一處)、以及經由支承肋6b連接于筒狀部6a且向與該筒狀部6a的軸線方向大致正交的方向突出的凸緣部6c。

在筒狀部6a與凸緣部6c之間形成有間隙g1(參照?qǐng)D3)，氣流w1的一部分經由該間隙g1分支地流入空腔9內而形成支流w2。此外，成為支流w2向空腔9內導入的導入口的間隙g1設于位于風扇5的下游且是位于加熱器8的上游側的位置。因而，支流w2成為在被加熱器8加熱之前的、比較冷的氣流。

并且，支流w2的一部分進一步分支而成為支流w3(參照?qǐng)D3)。該支流w3不通過后述的金屬微粒子吹出口(離子放出口)20a、20b，霧吹出口(離子放出口)20c，而是從內筒6與殼體3之間穿過自出口開口4b的外周部分吹出的比較冷的氣流。

在殼體3上的成為空腔9的靠出口開口4b側的位置形成有橢圓形的通孔(開口)3b，利用由絕緣性的合成樹脂材料制成的罩20來封堵該通孔3b。

這樣，在本實施方式中，罩20以覆蓋形成于殼體3的通孔3b的方式安裝在該殼體3上。另外，在本實施方式中，罩20通過相對于殼體3自圖3的左側向右側移動而安裝于殼體3。因而，在本實施方式中，自風洞4的下游側向上游側去的方向成為罩20向殼體3安裝的安裝方向。

另外，金屬微粒子吹出口20a、20b和霧吹出口20c分別獨立地形成于罩20(參照?qǐng)D2)。

此外，在霧生成部50和金屬微粒子生成部30、40的前方形成有供離子流動的離子流路4c(參照?qǐng)D4)，金屬微粒子吹出口20a、20b和霧吹出口20c設于離子流路4c的下游側。

另外，為了抑制罩20因金屬微粒子或霧而帶電，優選使罩20的導電性低于殼體3的導電性。其原因在于，若罩20帶電，則由于其電荷而導致難以自金屬微粒子生成部30、40、霧生成部50放出帶有電荷的金屬微粒子和負離子、霧。

為了抑制罩20的帶電，優選使用不易發生帶電的材料、例如pc(聚碳酸酯)樹脂來形成罩20。此外，在本實施方式中，罩20構成吹風機1的輪廓。

另外，還能夠是，通過使罩20抵接于霧生成部50的電極來消除罩20上的電荷。

另外，在本實施方式中，金屬微粒子吹出口20a、20b的孔徑小于霧吹出口20c的孔徑。即，容易經由霧吹出口20c來維護霧生成部50、經由霧吹出口20c來確認霧生成部50的狀態等，另一方面，能夠抑制手指、工具等經由金屬微粒子吹出口20a、20b的誤入。

另外，在本實施方式中，在霧吹出口20c的周邊部20d形成了金屬微粒子吹出口20a、20b(參照?qǐng)D2)。

具體而言，以霧吹出口20c為中心來排列設置金屬微粒子吹出口20a和金屬微粒子吹出口20b。

即，在罩20上，沿吹風機1的寬度方向(圖2的左右方向)，以按照金屬微粒子吹出口20a、霧吹出口20c、金屬微粒子吹出口20b的順序排列的方式形成有金屬微粒子吹出口20a、20b和霧吹出口20c。

通過這樣的配置，能夠抑制帶有負電荷的霧因自形成于霧吹出口20c的周邊部20d的金屬微粒子吹出口20a、20b吹出的負離子而向外側擴散(離散)。

其結果，提高了霧的直行性而使霧易于到達頭發，能夠進一步提高頭發護理效果。

并且，在霧吹出口20c的下游側且是下方設有沿霧的吹出方向延伸的壁部20e(參照?qǐng)D3、圖4)。能夠利用該壁部20e來抑制自霧吹出口20c吹出的霧向下方擴散(離散)。

另外，金屬微粒子生成部30、40和霧生成部50按照金屬微粒子生成部30、霧生成部50、金屬微粒子生成部40的順序沿吹風機1的寬度方向(圖2的左右方向)并列配置于空腔9內。

并且，在霧生成部50與同該霧生成部50相鄰的金屬微粒子生成部(負離子產生部)30、40之間設有遮擋板(分隔部)6d(參照?qǐng)D4)。

并且，如圖4所示，通過將遮擋板6d以沿吹風機1的上下方向和霧的吹出方向(圖4的左右方向)延伸的方式配置，從而抑制金屬微粒子、霧在自金屬微粒子吹出口20a、20b和霧吹出口20c吹出之前發生混合。

作為金屬微粒子生成部30、40，能夠使用分別具有由具有導電性的金屬材料形成的放電電極(第1電極)和放電對電極(第2電極)的金屬微粒子生成裝置等公知的裝置。

另外，作為霧生成部50，也能夠使用公知的裝置。例如，能夠使用如下的靜電霧化裝置，在該靜電霧化裝置中，使空氣中的水分凝結于被帕爾貼元件冷卻后的冷卻板的表面而生成凝結水，然后，利用放電作用使該凝結水微細化，由此生成納米尺寸非常細小的霧(含有負離子的帶負電的霧)。

在本實施方式中，將該霧生成部(離子產生部)50作為用于放出霧(含有帶電粒子的帶電微粒子水)的帶電粒子供給部。

并且，在本實施方式中，通過設置用于向使用者u供給電壓的電壓供給部70，從而抑制了所生成的帶電粒子附著在頭發上的附著量降低。

具體而言，電壓供給部70包括由多個電氣元件構成的電壓供給電路71和用于向使用者u供給自電壓供給電路71輸出的電壓的電壓供給板(電壓供給構件)77。

此外，電壓供給電路71是例如圖9所示那樣的電路。即，電壓供給電路71構成為包括作為能夠使自商用電源76供給過來的電流沿雙向流動的開關元件的開關72、與開關72串聯連接的電容器73、以及多個電阻。

該電壓供給電路71包括多個電阻，該電阻具有配置于商用電源76與開關72之間的第1電阻74和配置于電容器7與電壓供給板77之間的第2電阻75。

此外，開關72由例如光mos(metaloxidesemiconductor：金屬氧化物半導體)繼電器構成，能夠通過未圖示的控制部進行接通/斷開的切換。

另一方面，電壓供給板77安裝于構成把持部1a的輪廓的把持部側殼體60(殼體3)(參照?qǐng)D7)。此時，電壓供給板77的表面暴露于把持部1a的外表面。即，在將電壓供給板77安裝于把持部側殼體60時形成有暴露于外部的暴露面77a。

并且，在本實施方式中，電壓供給板77包括具有可見光透過性的可見光透過部80。并且，在可見光透過部80形成有具有導電性的第二導電部(可見光透過部側導電部)85(參照?qǐng)D6)。

第二導電部85與作為上述電壓供給電路71的一部分的第一導電部78電連接。在該第二導電部85形成有供使用者u直接接觸(不經由絕緣部地接觸)的接觸面85a。該接觸面85a是暴露面77a的至少一部分。

通過如此設置，若在通常使用吹風機1時使用者u把持把持部1a，則使用者u的手掌等直接接觸于接觸面85a。并且，在該狀態下，自電壓供給電路71輸出的電壓自第二導電部85供給至使用者u。

此時，優選的是，以使用者u帶有與霧生成部50所產生的離子的電荷的極性相反的電的方式自電壓供給板77向使用者u供給電壓。這樣，當使用者u帶有與自帶電粒子供給部供給的帶電粒子的電荷的極性相反的電時，能夠?qū)⑺傻膸щ娏Ｗ游潦褂谜遳的頭發，因此能夠抑制帶電粒子附著于頭發的附著量降低。

在此，在本實施方式中，使用具有半透過性的材料形成了半透明的電壓供給板77。并且，電壓供給板77具有導電性。這樣的電壓供給板77能夠使用例如將abs樹脂、pc樹脂以及親水性聚合物等添加劑混合而成的材料來形成。另外，還能夠是，使用向abs樹脂、pc樹脂等樹脂中混合碳纖維、金屬微粒子的添加劑而成的材料來形成具有導電性的電壓供給板77。

另外，當使用上述材料形成的電壓供給板77的電阻值較低時，存在內部電路(電壓供給電路71等電路)因來自外部的靜電而破損的情況。

因此，優選的是，例如，使用體積電阻率為1.0×10⁶ω·m以上的材料來形成電壓供給板77，從而抑制內部電路因來自外部的靜電而破損。

這樣，在本實施方式中，整個電壓供給板77成為可見光透過部80且成為第二導電部85。并且，整個暴露面77a成為接觸面85a。

另外，把持部側殼體60是通過將多個分割體接合起來而形成的，如圖6、圖8所示，其包括第1分割殼體61和第2分割殼體62。

并且，通過在將第1分割殼體61和第2分割殼體62接合時將電壓供給板77夾在第1分割殼體61與第2分割殼體62之間，從而將電壓供給板77安裝于把持部側殼體60。

具體而言，電壓供給板77包括具有暴露面77a(接觸面85a)的主體部81和自主體部81的與暴露面77a相反的一側的端部(主體部81的厚度方向的內側)朝向外側突出的凸緣部82(參照?qǐng)D6、圖8)。

并且，在該凸緣部82形成有自主體部81的厚度方向的內側朝向?qū)挾确较蛲鈧?cè)突出的第1突起部83和第2突起部84。

于是，通過在將第1分割殼體61和第2分割殼體62接合時將第1突起部83卡合于在第1分割殼體61上形成的卡合部61a并將第2突起部84卡合于在第2分割殼體62上形成的卡合部62a，從而將電壓供給板77安裝于把持部側殼體60(參照?qǐng)D6)。

第1突起部83包括自凸緣部82的外側頂端朝向主體部81的厚度方向內側延伸設置的第1延伸設置部83a和自第1延伸設置部83a的內側頂端朝向主體部81的寬度方向的外側延伸設置的第2延伸設置部83b。

并且，在將第1突起部83卡合于第1分割殼體61的卡合部61a時，第2延伸設置部83b的背面83c接觸于在第1分割殼體61上形成的第一導電部載置肋61b的表面(載置面)61c(參照?qǐng)D6)。

第2突起部84是自主體部81的厚度方向的內側朝向主體部81的寬度方向的外側延伸設置的突起，其以在主體部81的長度方向上排列的方式設有3個(多個)(參照?qǐng)D8)。

并且，在本實施方式中，凸緣部82的背面82a和主體部81的背面81a形成為處于同一個面上，第2突起部84的背面84a與凸緣部82的背面82a和主體部81的背面81a形成為處于同一個面上(參照?qǐng)D6)。

并且，如上所述，在第1分割殼體61的內側形成有向第2分割殼體62側突出的第一導電部載置肋61b，在該第一導電部載置肋61b的表面61c載置有第一導電部78(參照?qǐng)D6、圖8)。

在本實施方式中，第一導電部78包括引線78a和鋁箔78b。而且，通過在利用鋁箔78b覆蓋將引線78a的頂端的包覆部去除而暴露出的芯部的狀態下將該鋁箔78b粘貼于第一導電部載置肋61b的表面61c，從而將第一導電部78配置在第一導電部載置肋61b的表面61c上(參照?qǐng)D6、圖8)。

并且，在將第1突起部83卡合于第1分割殼體61的卡合部61a時，第2延伸設置部83b的背面83c與配置于第一導電部載置肋61b的表面61c的鋁箔78b相接觸(參照?qǐng)D6)。

因而，在本實施方式中，第2延伸設置部83b的背面83c成為第二導電部85中的與第一導電部78接觸的接觸部85b。并且，使第2延伸設置部83b的背面83c的同第一導電部78接觸的接觸方向(接觸部85b的同第一導電部78相對的相對方向)與主體部81的厚度方向大致一致。通過如此設置，在使用者u把持著把持部1a時，電壓供給板77被向主體部81的厚度方向內側按壓，因此，在該按壓力的作用下，把持部側電壓供給構件77被朝向第一導電部78按壓。

此外，如圖8所示，在第一導電部載置肋61b的表面61c形成有多個肋61d，通過將引線78a夾在該多個肋61d之間，從而限制引線78a的移動。另外，在第一導電部載置肋61b上形成缺口61e，通過將引線78a插入該缺口61e，從而使引線78a的一端側繞到第一導電部載置肋61b的內側。該引線78a的一端側電連接于構成電壓供給電路71的多個電氣元件。

在此，在本實施方式中，如圖6所示，第2延伸設置部83b位于比主體部81的背面81a靠厚度方向內側的位置。因此，在將第1突起部83卡合于第1分割殼體61的卡合部61a的狀態下，在主體部81的背面81a與第一導電部載置肋61b的表面61c之間形成有空間s1。

另外，在本實施方式中，由于使用了半透過性的電壓供給板77，因此能夠自外側視覺確認空間s1。

并且，由于在該空間s1內存在第一導電部78的一部分，因此，在該狀態下，第一導電部78的一部分(第一導電部78的在厚度方向上與暴露面77a重疊的部分)能夠從外側被看到，有使外觀性變差的擔憂。

因此，在本實施方式中，通過在比暴露面77a靠?jī)?nèi)側的位置設置在主體部81的厚度方向上與整個暴露面77a重疊的具有可見光不透過性的遮擋部90，從而抑制了外觀性變差(參照?qǐng)D6)。

具體而言，通過在第2分割殼體62的內側形成向第1分割殼體61側突出的肋(內壁)62b并使該肋62b作為遮擋部90發揮功能，從而使第一導電部78的一部分無法自外側被視覺確認。

在本實施方式中，以使肋62b的表面62c與第2突起部84的整個背面84a、主體部81的整個背面81a以及凸緣部82的整個背面82a相對的方式形成了肋62b。

并且，肋62b以在將第1分割殼體61和第2分割殼體62接合起來時位于比第一導電部載置肋61b靠上側(暴露面77a側：外側)的位置的方式形成。并且，肋62b位于第一導電部78的與暴露面77a重疊的部位與主體部81(可見光透過部80)之間。

另外，在本實施方式中，肋62b是使用絕緣性材料形成的，整個肋62b(整個遮擋部90)成為絕緣部91。

并且，第二導電部85和第一導電部78未經由絕緣部91地電連接起來。

在本實施方式中，使第二導電部85的接觸部85b在第一導電部78的在主體部81的厚度方向上未與暴露面77a重疊的部位處直接接觸于第一導電部78。由此，在自第一導電部78到接觸面85a的導電路徑86的中途不存在絕緣部91。

此外，導電路徑86具有繞過肋62b的迂回路徑86a。

如上所述，在本實施方式中，使第二導電部85的接觸部85b和第一導電部78在自主體部81的厚度方向看時偏離肋62b的區域中相接觸。由此，即使在第一導電部78與主體部81之間存在絕緣部91，也能夠形成在中途不存在絕緣部91的導電路徑86。

此時，當自暴露面77a起到第一導電部78為止的沿面距離較短時，存在內部電路因來自外部的靜電而破損的情況。

因此，優選的是，以使自暴露面77a起到第一導電部78為止的最短沿面距離成為例如5mm以上的方式配置電壓供給板77和第一導電部78。由此，抑制內部電路因來自外部的靜電而破損。

采用這樣的結構的把持部1a通過例如下述方法組裝起來。

首先，通過在利用鋁箔78b覆蓋將引線78a的頂端的包覆部去除而暴露出的芯部的狀態下將該鋁箔78b粘貼于第一導電部載置肋61b的表面61c，從而將第一導電部78配置在第一導電部載置肋61b的表面61c上。此時，將引線78a夾在第一導電部載置肋61b的表面61c上的肋61d之間且將引線78a插入缺口61e，從而使引線78a的一端側繞到第一導電部載置肋61b的內側。

然后，通過將第1突起部83卡合于第1分割殼體61的卡合部61a，從而使第二導電部85的接觸部85b(第2延伸設置部83b的背面83c)接觸于鋁箔78b且將電壓供給板77安裝于第1分割殼體61。

之后，將第2分割殼體62的肋62b插入到空間s1內的比第一導電部78靠暴露面77a側的位置并將第2突起部84卡合于在第2分割殼體62上形成的卡合部62a，從而將第1分割殼體61和第2分割殼體62接合起來。此外，在本實施方式中，在第2分割殼體62上形成有定位肋62d，在將第1分割殼體61和第2分割殼體62接合起來時，第一導電部載置肋61b的頂端卡合于該定位肋62d的頂端。

這樣，形成使電壓供給板77的暴露面77a(接觸面85a)暴露于外部的把持部1a。

此外，電壓供給板77和第一導電部78之間的連接并不限于上述結構，而能夠?yàn)楦鞣N結構。

也能夠是，例如，如圖10所示，不將第2分割殼體62的肋62b延伸設置到第1延伸設置部83a側。

在該圖10中，通過對凸緣部82的背面82a、主體部81的背面81a以及第2突起部84的背面84a實施涂裝等，從而形成具有絕緣性的不透明的覆膜100，使該覆膜100替代肋62b而作為遮擋部90發揮功能。即，在該圖10中，整個覆膜100成為絕緣部91。

在該圖10中，同樣地，整個電壓供給板77成為半透明的可見光透過部80并成為第二導電部85。并且，形成于第二導電部85的接觸面85a構成整個暴露面77a(至少一部分)。

另外，在圖10中，同樣地，自第一導電部78起到達接觸面85a的導電路徑86具有繞過覆膜100(絕緣部91)的迂回路徑86a，在導電路徑86的中途不存在絕緣部91。

此外，覆膜100只要在電壓供給板77的背面上設于在主體部81的厚度方向上與整個暴露面77a重疊的區域中即可。因而，也可以不在凸緣部82的背面82a、第2突起部84的背面84a上設置覆膜100。

此外，在上述實施方式和圖10中，不必使整個電壓供給板77為半透明的可見光透過部80。

例如，如圖11所示，能夠在電壓供給板77上形成可見光透過部80和遮擋部90。

在該圖11中，電壓供給板77的外側(暴露面77a側)成為具有導電性的可見光透過部80，電壓供給板77的內側(第一導電部78側)成為具有導電性的遮擋部90。

即，整個可見光透過部80成為第二導電部85，整個遮擋部90成為第三導電部(遮擋部側導電部)92。

這樣的電壓供給板77能夠通過例如使用不同材質的材料進行雙色成型來一體地形成。

并且，第一導電部78經由金屬板彈簧110電連接于電壓供給板77的背面(第三導電部92的背面92a)。

這樣，在圖11中，遮擋部90具有第三導電部92，第二導電部85和第一導電部78經由第三導電部92電連接起來。

若如此設置，則在不使自第一導電部78起到達接觸面85a的導電路徑86迂回的情況下就能夠使得在導電路徑86的中途不存在絕緣部91。

此外，在圖11中，同樣地，遮擋部90只要在電壓供給板77的背面設于在主體部81的厚度方向上與整個暴露面77a重疊的區域中即可。

如以上說明那樣，本實施方式的吹風機(頭發護理裝置)1包括構成輪廓的殼體3和用于向使用者u供給電壓的電壓供給部70。

另外，電壓供給部70包括：電壓供給板77，其具有暴露于外部的暴露面77a且安裝于殼體3；以及第一導電部78，其與電壓供給板77電連接。

另外，電壓供給板77包括具有可見光透過性的可見光透過部80，可見光透過部80具有與第一導電部78電連接的第二導電部85。

另外，第二導電部85具有供使用者u接觸的接觸面85a，暴露面77a的至少一部分成為接觸面85a。

并且，吹風機(頭發護理裝置)1在比暴露面77a靠?jī)?nèi)側的位置具有與整個暴露面77a重疊的具有可見光不透過性的遮擋部90。

這樣，通過在包括可見光透過部80的電壓供給構件77的暴露面77a的背面?zhèn)仍O(shè)置覆蓋與整個該暴露面77a重疊的區域的具有可見光不透過性的遮擋部90，能夠抑制外觀性的降低。

并且，通過使暴露面77a的至少一部分為第二導電部85的接觸面85a，能夠使使用者u不經由絕緣部91地接觸于電壓供給構件77，能夠抑制向使用者u供給電壓時的導電性降低。

因而，采用本實施方式的吹風機(頭發護理裝置)1，能夠抑制外觀性的降低并進一步提高頭發護理效果。

另外，也可以使遮擋部90位于第一導電部78的與暴露面77a重疊的部位和可見光透過部80之間。

若如此設置，則能夠有效地靈活使用與暴露面77a重疊的區域(將其用作用于配置第一導電部78的部位)并能夠抑制外觀性的降低。

另外，也可以是，遮擋部90具有絕緣部91，第二導電部85和第一導電部78不經由絕緣部91地電連接起來。

若如此設置，則能夠更可靠地抑制在向使用者u供給電壓時導電性降低。

另外，還能夠利用自殼體3突出的肋62b來形成遮擋部90。

若如此設置，則不必另外設置遮擋部90，能夠設成更簡單的結構。另外，由于通過組裝殼體3來設置遮擋部90，因此能夠更容易地進行組裝。

另外，也可以是，自第一導電部78到達接觸面85a的導電路徑86具有繞過肋62b的迂回路徑86a。

若如此設置，則能夠謀求結構的簡化并能夠更可靠地抑制在自第一導電部78到達接觸面85a的導電路徑86的中途存在絕緣部91。

另外，遮擋部90也可以具有第三導電部92。

若如此設置，則能夠更可靠地抑制在自第一導電部78到達接觸面85a的導電路徑86的中途存在絕緣部91。

另外，還能夠是，將第二導電部85和第一導電部78經由第三導電部92電連接起來。

若如此設置，則不必在使第二導電部85和第一導電部78電連接時繞過遮擋部90，能夠進一步實現結構的簡化。

另外，還能夠是，將電壓供給構件77形成于作為殼體3的、構成把持部1a的輪廓的把持部側殼體60。

若如此設置，則能夠在通常的使用狀態下向使用者u供給電壓，因此提高了吹風機(頭發護理裝置)1的使用方便性。

另外，還能夠是，在把持把持部1a時，電壓供給構件77被按壓于第一導電部78。

若如此設置，則能夠更可靠地確保在使用吹風機(頭發護理裝置)1時的電壓供給構件77與第一導電部78之間的電連接，從而能夠更可靠地向使用者u供給電壓。

另外，還能夠是，吹風機(頭發護理裝置)1還包括用于向使用者u供給帶電粒子的帶電粒子供給部(金屬微粒子生成部30、40，霧生成部50)。

若如此設置，則進一步提高了頭發護理效果。

另外，還能夠是，帶電粒子供給部具有用于放出含有帶電粒子的帶電微粒子水(霧)的霧生成部50。

若如此設置，則能夠使更多的水分附著在頭發上，進一步提高了頭發護理效果。

以上，說明了本發明的優選實施方式，但本發明并不限定于上述實施方式，而能夠進行各種變形。

例如，如圖12所示，還能夠?qū)⒈景l(fā)明應用于作為頭發護理裝置的燙發器1a。該燙發器1a至少包括帶電粒子供給部(金屬微粒子生成部30、40，霧生成部50)、電壓供給部70以及控制部(未圖示)，在把持部1aa形成有電壓供給板77。

另外，如圖13所示，還能夠?qū)⒈景l(fā)明應用于作為頭發護理裝置的發梳1b。該發梳1b至少包括帶電粒子供給部(金屬微粒子生成部30、40，霧生成部50)、電壓供給部70以及控制部(未圖示)，在把持部1ab形成有電壓供給板77。

另外，在上述實施方式中，作為離子產生部而例示了能生成金屬微粒子和負離子的金屬微粒子生成部，但也可以使用不生成金屬微粒子而僅生成負離子的離子產生部。

另外，在用于生成正離子的離子生成裝置中，也能夠應用本發明。若如此生成正離子，則在使用于佩戴假發等人造毛發后的毛發的情況下是有效的。由于假發等人造毛發容易帶負電，因此，通過供給正離子，能夠抑制產生靜電。

另外，在上述實施方式中，例示了整個接觸面85a成為暴露面77a，但也可以使接觸面85a形成于暴露面77a的一部分。例如，也可以是，通過在接觸面85a的一部分上印刷花紋、文字等，從而在暴露面77a的一部分上形成絕緣部。

另外，還能夠在電壓供給板77的一部分上形成絕緣部91。

另外，還能夠?qū)⒕哂袑?dǎo)電性的遮擋部90配置在電壓供給板77的內側。

另外，在上述各實施方式中，例示了形成有兩個金屬微粒子吹出口(離子放出口)的頭發護理裝置，但還能夠形成3個以上的金屬微粒子吹出口(離子放出口)。

另外，在上述實施方式中，例示了利用支流來吹出金屬微粒子和霧的例子，但在沒有支流的情況下，也能夠使金屬微粒子和霧自所對應的吹出口吹出。

另外，罩、殼體以及其他細微部分的規格(形狀、大小、布局等)也能夠適當?shù)刈兏?/p>

采用本發明，能夠獲得抑制外觀性的降低并進一步提高了頭發護理效果的頭發護理裝置。
