本發明主要涉及鐘表技術領域，更具體地，本發明涉及的是具有可移動殼體的鐘表。

背景技術：

鐘表通常不具有可移動或可旋轉的殼體。配備具有移動或旋轉能力的殼體的鐘表，通常比不具有可移動或可旋轉殼體的鐘表需要復雜的結構和更多的部件。因此，使得具有可移動或可旋轉殼體的鐘表在鐘表結構上缺乏定向和缺乏通用性。另外，配備有可移動或可旋轉殼體的鐘表在部件的布置上容易磨損，因此容易造成時鐘的壽命縮短和影響美觀。基于上述現有技術的缺陷，需要提供一種如本文所提供的具有可移動或可旋轉殼體的鐘表。

技術實現要素：

在本發明的實施例中，提供了一種可包括可移動殼體的鐘表。所述可移動殼體可以包括第一內部結構，并且可以設置有第二內部結構。第一內部結構可以平行于第二內部結構。另外，所述第一內部結構可以設置在所述殼體的第一側中，所述第二內部結構可以設置在所述殼體的第二側中。進一步地，所述第一內部結構和第二內部結構可以設置成與所述殼體的中心等距離。所述鐘表還可以包括設置在所述殼體上的至少一個時間指示器以顯示時間。第一對軌道可以設置在第一內部結構中，并且第二對軌道可以設置在第二內部結構中。第一鏈接可以設置在與第一對軌道和第二對軌道使兩者互鎖的位置。第一鏈接的第一鏈接銷和第一鏈接的第二鏈接銷都可以與所述合殼體的內部結構的第一部分接合，并且所述內部結構的所述第一部分可以設置為靠近第一鏈接。第二鏈接可以設置在與所述第一對軌道和所述第二對軌道兩者的所述互鎖位置。所述第二鏈接的第一鏈接銷和所述第二鏈接的第二鏈接銷可以與所述殼體的所述內部結構的第二部分接合，并且所述內部結構的第二部分可以設置為靠近所述第二鏈接。所述殼體的所述內部結構的所述第一部分可以為平行于所述殼體的所述內部結構的所述第二部分。此外，所述殼體的所述內部結構的所述第一部分和所述殼體的所述內部結構的所述第二部分可以設置為與所述殼體的中心等距離。所述鐘表可以包括第一位置，其中，所述第一鏈接和所述第二鏈接被設置在所述互鎖位置。所述鐘表還可以包括第二位置，其中所述殼體相對于第一位置旋轉大約180度。所述第一鏈接和所述第二鏈接都可以可滑動地接合所述第一對軌道和第二對軌道。所述第一內部結構可以設置在所述殼體的第一凹陷區域內，所述第二內部結構可以設置在所述殼體的第二凹陷區域內。所述鐘表還可包括多個延伸構件，所述延伸構件包括通過第一開口使所述延伸構件中的一個與所述第一鏈接互連，其中所述殼體平行且靠近所述第一鏈接，并且其中所述第一鏈接平行且接近所述多個延伸構件中的一個，一個所述多個延伸構件中的第二個延伸構件通過第二開口與所述第二鏈接互連，其中所述殼體平行于并靠近所述第二鏈接，并且其中所述第二鏈接平行且靠近所述多個延伸構件中的第二個延伸構件。所述殼體可圍繞第一鏈接和第二鏈接接近360度地旋轉，所述殼體相對所述第一鏈接和所述第二鏈接在殼體每次旋轉接近180度時可鎖定。

本發明的實施例可以提供一種可移動殼體，其可以包括設置在與第一對軌道和第二對軌道兩者互鎖的位置的第一鏈接。所述第一鏈接可以包括第一鏈接銷和第二鏈接銷。第一鏈接的第一鏈接銷和第二鏈接銷都可以與所述殼體的內部結構的第一部分接合，并且所述內部結構的所述第一部分可以設置為靠近所述第一鏈接。第二鏈接可以設置在與所述第一對軌道和所述第二對軌道兩者的互鎖位置。所述第二鏈接可具有的第一鏈接銷和第二鏈接銷，二者可以與所述殼體的所述內結構的第二部分接合，并且所述內結構的所述第二部分可以設置為靠近第二鏈接。所述殼體的所述內部結構的所述第一部分可以平行于所述殼體的所述內部結構的所述第二部分。此外，所述殼體的所述內部結構的所述第一部分和所述殼體的所述內部結構的所述第二部分可以與所述殼體的中心等距。所述可移動殼體還可包括設置在所述殼體的第一側中的第一內部結構，所述第一內部結構包括第一對軌道，以及設置在所述殼體的第二側中的第二內部結構，所述第二內部結構包括第二對軌道，其中所述第一內部結構平行于所述第二內部結構，并且所述第一內部結構和所述第二內部結構與所述殼體的中心等距。所述可移動殼體還可包括第一位置，其中所述第一鏈接和所述第二鏈接設置在互鎖位置。所述可移動殼體還可以包括第二位置，其中所述殼體相對于第一位置旋轉大約180度。所述第一鏈接和所述第二鏈接均可滑動地與所述第一對軌道和所述第二對軌道接合。所述殼體的所述第一側和所述殼體的所述第二側可以是凹的。所述可移動殼體還可包括多個延伸構件，通過第一開口使所述延伸構件中的一個與第一鏈接構成互連，其中所述殼體平行且靠近所述第一鏈接，并且其中所述第一鏈接平行且靠近所述多個延伸構件中的一個，并且所述多個延伸構件中的第二個延伸構件通過第二開口與所述第二鏈接互連，其中所述殼體平行并靠近所述第二鏈接，所述第二鏈接平行且靠近所述多個延伸構件中的第二個延伸構件。所述殼體可圍繞所述第一鏈接和所述第二鏈接接近360度地旋轉，所述殼體相對所述第一鏈接和所述第二鏈接在殼體每次接近180度旋轉時可鎖定。

前述發明內容僅旨在提供簡要介紹，在下面在詳細描述中將更詳細描述的所選特征。根據以下附圖，描述和權利要求，其他技術特征對于本領域技術人員來說是能夠理解的。因此，本部分的發明內容描述不在于意圖標識、表示或強調被認為是所要求保護的主題的關鍵或必要的特征。此外，本部分的發明內容描述不在于意圖在用于幫助限定所要求保護的主題的范圍。

附圖簡要說明

在附圖中的各圖中通過示例而非限制實施的方式,示出了各種示例性實施例，其中相似的附圖標記表示相似的元件。

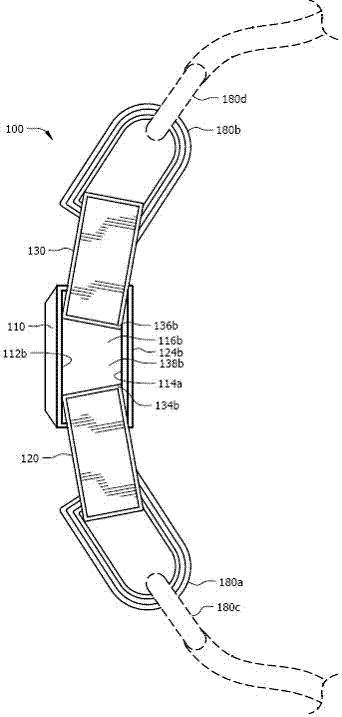

圖1所示的根據本發明的一個鐘表的一個實施例的俯視圖。

圖2所示的是圖1所示的本發明的所述鐘表實施例的背側視圖。

圖3所示的是圖1所示的本發明的所述鐘表實施例的側視圖。

圖4所示的是根據本發明的所述鐘表實施例的包括有表帶的第一側的視圖。

圖5所示的是根據本發明所述的殼體的實施例的俯視圖。

圖6所示的是根據本發明的所述鐘表實施例的包括有表帶的第二側的視圖。

具體實施方式

本發明公開的是一種鐘表，所述鐘表可以包括可移動殼體，所述可移動殼體可以相對于第一鏈接和第二鏈接旋轉大約180度。每個鏈接可以附接到所述殼體的相對兩側，使得第一鏈接和第二鏈接可以排列在接近殼體的相對兩側。在以下描述中，為了實現解釋的目的，闡述了許多具體細節以便提供對本發明的實施例透徹理解。然而，對于本領域技術人員將顯而易見的是，也可以在沒有這些具體細節或具有等同設置的情況下實踐各種實施例。

如附圖1-6所示，描繪的是根據本發明的實施例的鐘表100。鐘表100可包括可移動殼體110，其可提供至少一個時間指示器118用以顯示時間。鐘表100還可以包括設置在殼體110的相對的側邊上的第一鏈接120和第二鏈接130。第一鏈接120可設置在與殼體110互鎖的位置，第二鏈接130可設置在與殼體110互鎖的位置。應當理解，當?shù)谝绘溄?20和第二鏈接130都設置在與殼體110互鎖的位置時，第一鏈接120和第二鏈接130可以設置成距離中心144為等距離（參見附圖1和附圖3-6所示）。進一步的還應當理解，在不脫離本發明的情況下，第一鏈接120和第二鏈接130可以設置在距離殼體110的中心144任何距離處。第一鏈接120可以提供第一開口122，并且第二鏈接130可以提供第二開口132,用于使殼體110圍繞第一鏈接120和/或第二鏈接130旋轉和/或移動。此外，第一鏈接120可以包括連接銷134a（參見圖1和圖3-6）和134b（參見圖1-5），用于接合殼體110內部結構的第一部分126a（參見圖5），并且內部結構的第一部分126a（參見圖5）可以設置在第一鏈接120附近。同樣地，第二鏈接130可以包括鏈接銷136a（參見圖1和圖3-6）和136b（參見圖1-5），用于接合殼體110內部結構的第二部分126b（圖5），內部結構的第二部分126b可以設置在第二鏈接130附近。應當理解，內部結構的第一部分126a（參見圖5）和內部結構的第二部分126b可以設置成與殼體110的中心144等距離。

參照?qǐng)D1-4和圖6，根據本發明的實施例，鐘表100可以具有延伸構件189a，所述延伸構件180a通過第一開口122與第一鏈接120互連。例如，延伸構件180a可以與第一鏈接120互連，使得鐘表100以殼體110、第一鏈接120和延伸構件180a的順序平行布置。同樣地，延伸構件180b可以與第二鏈接130互連。例如，延伸構件180b可以與第二鏈接130互連，使得鐘表100以殼體110、第二鏈接130和延伸構件180b的順序平行布置。應當理解，鐘表100可以包括但不限于殼體110、第一鏈接120、第二鏈接130和多個延伸構件180a，180b，180c和180d布置的部件，而不脫離本發明。應當理解，鐘表100可以包括任何數量的延伸構件。還應當理解，延伸構件180a，180b，180c和180d可以包括但不限于鏈節和/或帶。應當理解，延伸構件180a，180b，180c和180d可以由任何材料組成，包括但不限于金屬，塑料和/或皮革。還應當理解，在不脫離本發明的情況下，可以存在本發明的實施例，其中延伸構件180a，180b，180c和180d包括凹陷軌道并且繞其他延伸構件旋轉。還應當理解，多種延伸構件180a，180b，180c和180d可以附接到任何鏈接和/或附接到任何鏈接的任何一側。

如圖5所示，根據本發明的實施例，第一鏈接120的第一鏈接銷134a和第二鏈接130的第二鏈接銷136a可接合殼體110的第一側124a。同樣地，第一鏈接120的第二鏈接銷134b和第二鏈接130的第二鏈接銷136b可接合殼體110的第二側124b。這種設置可以提供第一鏈接120和第二鏈接130分別可滑動地接合殼體110的內部結構116a和116b。當?shù)谝绘溄?20的鏈接銷134a和134b與內部結構的第一部分126a齊平，并且第二鏈節130的銷136a和136b與殼體110的內部結構的第二部分126b齊平時，可以形成鐘表100的第一位置，其中第一鏈接120和第二鏈接130可以與殼體110互鎖。此外，止動壁138a和138b可以分別設置在殼體內部結構116a和116b內。換句話說，開口可以通過內部結構116a和116b形成在殼體110內，并且內部結構116a和116b可以分別設置成在殼體110的相對側124a和124b內彼此平行。例如，內部結構116a可以設置在殼體的第一側124a中，并且內部結構116b可以設置在殼體110的第二側124b中。應當理解，止動壁138a和138b可以有助于將鏈接銷134,134b和136a，136b分別保持在鐘表100的第一位置。應當理解，第一鏈接120和第二鏈接130可以與第一對軌道112a，114a和第二對軌道112b，114b都滑動地接合，如下面進一步描述的那樣。還應當理解，第一鏈接120和第二鏈接130可以與軌道對112a，114a和112b，114b形成任何類型的接合，包括但不限于咬合接合和可調節接合。

如圖1，圖3，圖4和圖6所示，殼體110可以通過第一鏈接120的第一開口122并且通過第二鏈接130的第二開口132旋轉。第一鏈接120包括鏈接銷134a和134b第二鏈接130包括鏈接銷136a和136b的，可以在將第一鏈接120和第二鏈接130固定在殼體110的相對側的第一位置和第二位置。當殼體110相對于第一鏈接120和第二鏈接130在互鎖位置被旋轉大約180度時，可以形成鐘表100的第二位置。應當理解，殼體110可以相對于第一鏈接120和第二鏈接130旋轉大約360度。還應當理解，殼體110可以大致每隔180度旋轉殼體110而鎖定第一鏈接120和第二鏈接130。還應當理解，可以通過殼體110相對于第一鏈接120和第二鏈接130的不同角度的取向旋轉來形成任何數量的位置。還應當理解，殼體110可以采取任何形狀和尺寸，包括但不限于正方形，圓形，矩形，鼓形，大尺寸和小尺寸，而不偏離本發明的主題。還應當理解，可以提供殼體110以在任何方向上旋轉約180度，包括但不限于向上，向下，向右和/或向左，而不偏離本發明。

參照?qǐng)D1-6所示，根據本發明的實施例，第一鏈接120可以設置在與第一對軌道112a和114a（參見圖6）互鎖的位置。第一對軌道112a和114a可設置在殼體110的第一側124a（參見圖5-6）中并且處于與第二對軌道112b和114b（參見圖2-4）互鎖的位置。第二對軌道112b和114b可以設置在與殼體110的第一側124a（參見圖5）相對的第二側124b（參見圖1-5）中。第一鏈接120和第二鏈接130可滑動地接合第一對軌道112a，114a（參見圖6），第一鏈接120和第二鏈接130可滑動地接合第二對軌道112b，114b（參見圖2-4）。第一對軌道112a，114a和第二對軌道112b，114b可以設置在相對的內部結構116a和116b內（參見圖2-6）。

圖4-6示出了根據本發明的實施例的殼體110的視圖。殼體110可容納第一對軌道112a，114a和第二對軌道112b，114b，所述第一對軌道112a，114a可以設置在第一內部結構116a中，所述第二對軌道112b，114b可以設置在第二內部結構116b中。第一對軌道112a，114a可以包括頂部軌道112a和底部軌道114a。同樣地，第二對軌道112b，114b可包括頂部軌道112b和底部軌道114b。內部結構116a和116b可以在殼體110的相對側上形成凹部，并且每個內部結構116a和116b可以位于殼體110的側部的相對邊緣之間。應當理解，第一內部結構116a可以包括第一對軌道112a，114a，并且第二內部結構116b可以包括第二對軌道112b，114b。

參照?qǐng)D4和圖6所示，根據本發明的實施例，表帶140可以附接到鐘表100的相對側。應當理解，表帶140可以包括任何數量的環。例如，具有兩個環的雙帶可以附接到殼體110上，或者具有三個環的三帶可以附接到殼體110上。應當理解，表帶140可以包括任何期望的長度，而不脫離本發明。還應當理解，表帶140可以包括任何材料，但不限于金屬，塑料和/或皮革。

如圖1和圖3-6所示，至少一個時間顯示器118可以位于殼體110上。應當理解，時間顯示器118可以設置在殼體110上的任何位置。還應當理解，可以包括任何類型的時間顯示器，包括但不限于表盤和/或數字屏幕。應當理解，可以在殼體110上提供多種時間指示器118。還應當理解，可以在殼體110上提供附加的指示器，包括但不限于日期指示器，時區指示器，和/或上午和下午指示器。應當理解，可以存在本發明的實施例，其中在不脫離本公開的情況下，殼體110可以不包括時間指示器118。還應當理解，可以存在本發明的實施例，其中在不脫離本發明的情況下，鐘表100可以呈現為手表，手鐲，腰帶，鑰匙扣和/或任何其他附件的形式。應當理解，在不脫離本發明的情況下，可以在鐘表100的每一側上提供不同的顏色，紋理和/或設計。

闡述在本專利文檔中使用的某些字和詞具的定義可能是有利的。語詞“包括”和“包含”及其衍生詞意味著包括但不限于包括。語詞“或”是包括的，意思是和/或。短語“與...相關聯”和“與此...相關聯”以及其衍生詞可以表示包括，意思是包括在內，被包括在...內，與...互連，包含，被包含在...內，連接到或與...連接，耦合到或與...耦合，被配合，交織，并置，接近于，綁定到或與...綁定，具有，具有...的屬性等。

雖然本發明描述了某些具體的實施例和一般相關的方法，但是對這些實施例和方法的改變和置換對于本領域技術人員將是顯而易見的。因此，示例實施例的上述描述不限定或約束本發明公開的內容。在不脫離由所附權利要求限定的本發明的構思和公開范圍的情況下，其他改變，替換和變更也是可能的。
