本發明涉及鞋靴生產設備技術領域，具體涉及一種靴筒面皮定型機及定型方法。

背景技術：

鞋靴的生產制作過程中需對鞋面進行熨燙除皺，特別是對于具有長靴筒的鞋靴而言，其表面除皺尤為重要，通常在鞋靴的加工過程中，為了去除靴筒的皺痕，需使用靴筒定型機將靴筒進行熨平。靴筒定型機主要適用于各類脫楦后的高筒靴產品進行整形以及定型處理，不僅使筒鞋的形狀與靴幫的形狀渾然成一個整體，而且消除了靴筒表面的線跡、褶皺、折痕等。但是在靴筒加工成型之前，靴筒面皮還沒有專門的設備進行熨燙除皺，工人在將靴筒面皮進行縫制、膠接時很容易將靴筒面皮彎折，從而形成褶皺、破裂等問題面皮，影響返工率。現急需一種能夠?qū)ρネ渤尚颓暗难ネ裁嫫みM(jìn)行熨燙除皺，且能夠快速方便的進行靴筒成型的設備。

技術實現要素：

為解決上述技術問題，本發明提供一種靴筒面皮定型機及定型方法，能夠?qū)ρネ渤尚颓暗难ネ裁嫫みM(jìn)行熨燙除皺，且能夠快速方便的進行靴筒成型，提高工作效率，降低返工率。

本發明采用如下技術方案：

一種靴筒面皮定型機，包括底座，所述底座上設有定型機構，所述定型機構包括設置于所述底座上的弧形加熱板，所述弧形加熱板上設有與所述弧形加熱板相配合的弧形壓板，所述底座上還設有支架，所述支架上固定有氣缸，所述氣缸的輸出軸與所述弧形壓板連接，所述弧形加熱板還連接一溫控表，所述溫控表設置于所述底座上，本發明能夠按照靴筒成型時需要的彎曲弧度熨燙靴筒面皮，能夠方便快速的使靴筒成型，提高工作效率。

優選的，所述支架上還設有滑腔，所述弧形壓板上還設有導桿，所述導桿滑動設置于所述滑腔內，能夠使與氣缸連接的弧形壓板穩定的垂直升降，保證工作效果。

優選的，所述滑腔內設有燕尾槽，所述導桿上設有與所述燕尾槽相配合的梯形導軌，該結構除了具有導向作用外還能使滑動平穩的進行。

優選的，所述弧形加熱板通過若干支撐桿設置于所述底座上，使弧形加熱板與底座之間具有一定的間隙，能夠使弧形加熱板很好的散熱。

優選的，所述弧形加熱板的表面還設有緩沖層，所述緩沖層由橡膠材料制成，使靴筒面皮不直接與弧形加熱板接觸，不至于燙壞靴筒面皮。

優選的，所述底座上還設有開始按鈕和時間繼電器，所述開始按鈕和所述時間繼電器分別與所述氣缸的控制閥連接，通過時間繼電器可設定壓緊熨燙的工作時間，可準確控制靴筒面皮的定型時間。

優選的，所述底座上并列設置有兩個所述定型機構，兩個所述定型機構分別通過控制閥與氣泵連接，所述底座上還設有切換按鈕，所述切換按鈕分別與控制閥連接，使本發明能夠連續生產，減少人力，提高工作效率。

本發明還提供一種靴筒面皮定型機的定型方法，包括如下步驟：

s1、將靴筒面皮放置于弧形加熱板上；

s2、按下開始按鈕，使定型機構的氣缸充氣，氣缸輸出軸伸出使弧形壓板滑下，弧形壓板將靴筒面皮壓緊于弧形加熱板上，同時時間繼電器開始計時；

s3、當計時至預定時間后，氣缸放氣使弧形壓板縮回，取出靴筒面皮，即定型完成。

優選的，所述步驟s2還包括如下步驟：

s21、按下開始按鈕的同時按下第一切換按鈕，使其中一定型機構工作，同時時間繼電器計時，另一定型機構處于待工作狀態；

s22、按下開始按鈕的同時按下第二切換按鈕，使另一定型機構工作，同時時間繼電器分開計時。

優選的，步驟s1還包括如下步驟：

s11、通過溫控表調節加熱溫度；

s12、溫控表上顯示弧形加熱板已達預定溫度后，將靴筒面皮放置于弧形加熱板上。

本發明的有益效果：

(1)本發明能夠連續生產，減少人力，提高工作效率；

(2)通過溫控表可調節加熱的溫度，適應不同材質靴筒面皮的熨燙除皺；

(3)通過時間繼電器可設定壓緊熨燙的工作時間，可準確控制靴筒面皮的定型時間；

(4)本發明能夠按照靴筒成型時需要的彎曲弧度熨燙靴筒面皮，能夠方便快速的使靴筒成型，提高工作效率。

附圖說明

附圖用來提供對本發明的優選的理解，并且構成說明書的一部分，與本發明的實施例一起用于解釋本發明，并不構成對本發明的限制。在附圖中：

圖1為本發明一種靴筒面皮定型機的結構示意圖；

圖2為本發明定型機構處的結構示意圖；

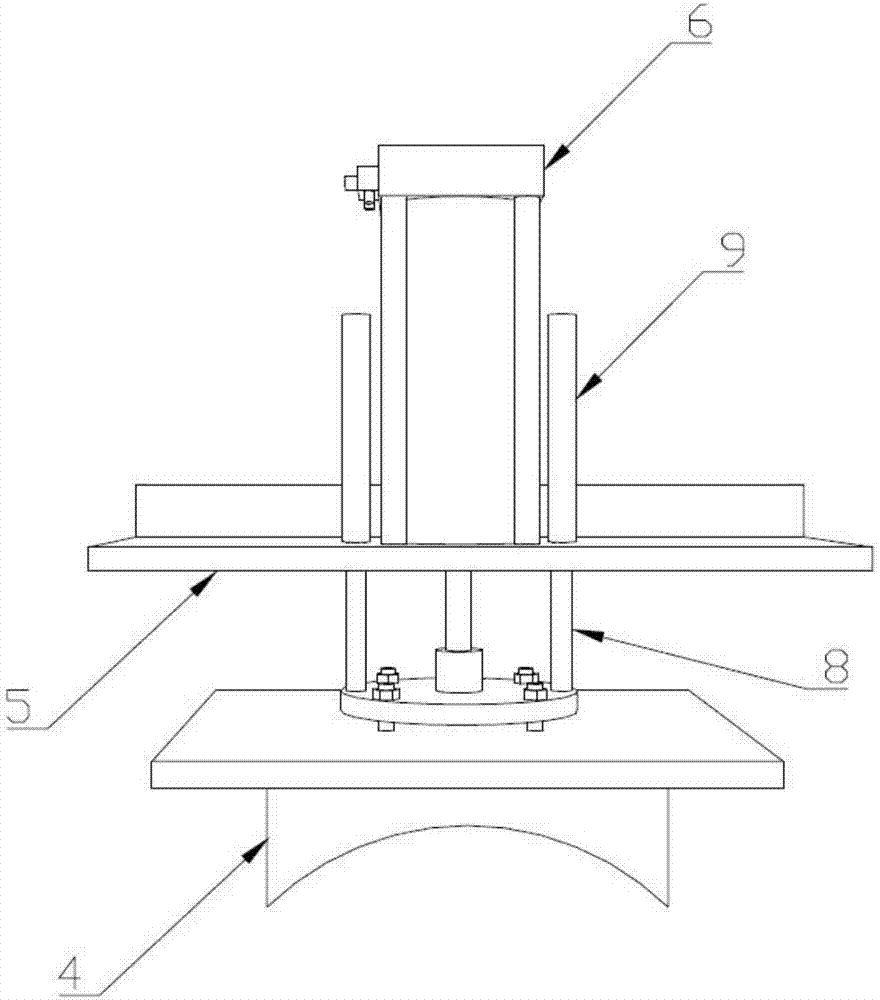

圖3為本發明弧形壓板處的結構示意圖。

圖中標記為：1、底座；2、定型機構；3、弧形加熱板；4、弧形壓板；5、支架；6、氣缸；7、溫控表；8、滑腔；9、導桿；10、支撐桿；11、緩沖層；12、開始按鈕；13、時間繼電器；14、切換按鈕。

具體實施方式

下面結合附圖描述本發明的最優實施方式。

如圖1至圖3所示，本發明的一種靴筒面皮定型機，包括底座1，底座1上設有定型機構2，定型機構2包括設置于底座1上的弧形加熱板3，弧形加熱板3上設有與弧形加熱板3相配合的弧形壓板4，底座1上還設有支架5，支架5上固定有氣缸6，氣缸6的輸出軸與弧形壓板4連接，弧形加熱板3還連接一溫控表7，溫控表7設置于底座1上。

支架5上還設有滑腔8，弧形壓板4上還設有導桿9，導桿9滑動設置于滑腔8內。

滑腔8內設有燕尾槽，導桿9上設有與燕尾槽相配合的梯形導軌。

弧形加熱板3通過若干支撐桿10設置于底座1上。

弧形加熱板3的表面還設有緩沖層11，緩沖層11由橡膠材料制成。

底座1上還設有開始按鈕12和時間繼電器13，開始按鈕12和時間繼電器13分別與氣缸6的控制閥連接。

底座1上并列設置有兩個定型機構2，兩個定型機構2分別通過控制閥與氣泵連接，底座1上還設有切換按鈕14，切換按鈕14分別與控制閥連接。

本發明的定型方法，包括如下步驟：

s1、將靴筒面皮放置于弧形加熱板上；

s2、按下開始按鈕，使定型機構的氣缸充氣，氣缸輸出軸伸出使弧形壓板滑下，弧形壓板將靴筒面皮壓緊于弧形加熱板上，同時時間繼電器開始計時；

s3、當計時至預定時間后，氣缸放氣使弧形壓板縮回，取出靴筒面皮，即定型完成。

優選的，所述步驟s2還包括如下步驟：

s21、按下開始按鈕的同時按下第一切換按鈕，使其中一定型機構工作，同時時間繼電器計時，另一定型機構處于待工作狀態；

s22、按下開始按鈕的同時按下第二切換按鈕，使另一定型機構工作，同時時間繼電器分開計時。

優選的，步驟s1還包括如下步驟：

s11、通過溫控表調節加熱溫度；

s12、溫控表上顯示弧形加熱板已達預定溫度后，將靴筒面皮放置于弧形加熱板上。

本發明能夠連續生產，減少人力，提高工作效率；本發明通過溫控表可調節加熱的溫度，適應不同材質靴筒面皮的熨燙除皺；本發明通過時間繼電器可設定壓緊熨燙的工作時間，可準確控制靴筒面皮的定型時間；本發明能夠按照靴筒成型時需要的彎曲弧度熨燙靴筒面皮，能夠方便快速的使靴筒成型，提高工作效率。
