本發明涉及傘技術領域，涉及一種便攜傘具，具體是一種便攜式可拆卸柔性太陽能傘。

背景技術：

在我們這個科技與能源不斷飛速提升的年代，新能源的開發利用迫在眉睫，常規能源終有開采完結的時候，取而代之的便是可再生能源；新能源的開發普遍應用是必然的發展趨勢，然而太陽能在新能源里有著非常重要的發展地位。

地球目前處在全球變暖的情況下，溫室效應變得尤為明顯，直接導致夏天越來越熱，某些地區室外平均氣溫高達44℃，人們根本無法正常出行；然而人們白天也需要工作必須出門，除了現在車輛保有量增加，但是不得不說還是有很多途徑沒法做到全程乘車，短途還是需要徒步；然而遮陽傘是夏天出行的必備工具。傳統的遮陽傘缺陷有很多，傳統的太陽能傘在太陽光照射下只能起到遮陽的用途，用途比較單一。太陽能傘使用環境均為戶外，特別是大太陽高溫環境下使用居多；高溫戶外環境急需一個既能滿足遮陽又可以降溫且滿足部分戶外要求的產品出現。

時下當局，針對太陽能傘產品較多，主要用于浴場、沙灘及咖啡廳和露營；市面上太陽能傘大多為晶硅組件與太陽傘的結合，晶硅組件安裝于頂部，或者設計異形螺旋槳式安裝方式，用于戶外使用；其傳統硅晶電池——電池主要部分易碎，易產生隱形裂紋，大多有一層鋼化玻璃作為防護，造成重量大、攜帶不便、抗震能力差、造價高、效率或多或少降低。

技術實現要素：

根據以上現有技術的不足，本發明所要解決的技術問題是提供一種便攜式可拆卸柔性太陽能傘，通過將柔性cigs薄膜電池設置在遮陽傘上，不僅能夠在遮陽的同時具備發電的功能，還具有柔性、可彎曲、重量輕、易攜帶、弱光性能好、安全易維護等特點。

本發明采用的技術方案為：

一種便攜式可拆卸柔性太陽能傘，該太陽能傘包括傘體和設置在傘體上的發電模塊。

所述傘體包括傘桿、設置在傘桿上的定位開關、設置在傘桿一端上的骨架和設置在骨架上的傘面，傘桿上設有與定位開關配合的對應卡口。所述發電模塊包括若干設置在傘面上用于發電的電池組件、設置在定位塊上的電路板和設置在定位塊上的啟動開關，設在傘面上連接相鄰電池組件的正負極通過導線串聯，設置在傘桿上的定位塊、設置在定位塊上的蓄能電池、連接蓄能電池也通過導線串聯并與串聯后的電池組件連接。傘桿設有骨架的一端的端部設有用于阻擋雨水的傘帽。傘桿設有骨架的一端上設有外螺紋，傘帽上設有內螺紋，傘帽通過內螺紋與外螺紋配合固定在傘桿上。電路板上設有usb接口。傘桿中填充太陽能組件專用密封硅膠進行密封。所述電池組件為柔性薄膜電池組件。

本發明有益效果是:結構簡單，可實現遮陽、儲能以及給常規用電設備充電功能；柔性薄膜電池組件采用超高阻濕材料(10^-3/(㎡d)水汽透過率)、耐候性能極佳的poe膠膜以及含鋁背板進行封裝，產品性能可靠。便于攜帶：本款柔性太陽能傘設計上與常規庭院傘一致可方便的進行收納攜帶，同時其庭院傘小頂柔性薄膜電池組件可拆卸、分離。本款柔性太陽能傘可任意安裝，不受位置限制，安裝使用簡單，有陽光即有電；同時故障率低，基本免維護，維修量極少。

附圖說明

下面對本說明書附圖所表達的內容及圖中的標記作簡要說明：

圖1為本發明具體實施方式便攜式可拆卸柔性太陽能傘的結構圖；

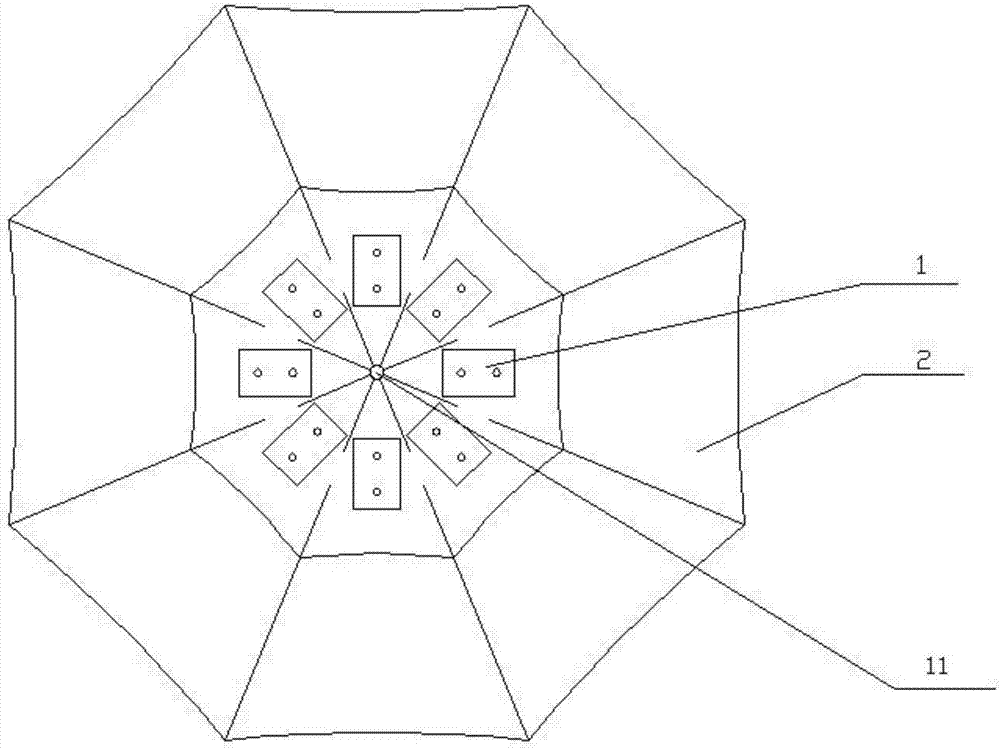

圖2為本發明具體實施方式便攜式可拆卸柔性太陽能傘的俯視圖；

圖3為本發明具體實施方式便攜式可拆卸柔性太陽能傘的電池組件的連接圖；

圖4為本發明具體實施方式便攜式可拆卸柔性太陽能傘的定位開關的結構圖；

圖5為本發明具體實施方式便攜式可拆卸柔性太陽能傘的定位塊正視圖；

圖6為本發明具體實施方式便攜式可拆卸柔性太陽能傘的定位塊左視圖；

圖7為本發明具體實施方式便攜式可拆卸柔性太陽能傘的墊片的結構圖；

圖8為本發明具體實施方式便攜式可拆卸柔性太陽能傘的頂部局部結構圖；

圖9為本發明具體實施方式便攜式可拆卸柔性太陽能傘的電路原理圖；

圖10為本發明具體實施方式便攜式可拆卸柔性太陽能傘的電路圖；

圖中：1、電池組件，2、傘體，3、定位凸起，4、定位開關，5、傘珠，6、線束，7、定位塊，8、蓄能電池，9、電路板、10、啟動開關，11、傘桿，12、傘帽，13、氣釘，14、墊圈。

具體實施方式

下面對照附圖，通過對實施例的描述，本發明的具體實施方式如所涉及的各構件的形狀、構造、各部分之間的相互位置及連接關系、各部分的作用及工作原理、制造工藝及操作使用方法等，作進一步詳細的說明，以幫助本領域技術人員對本發明的發明構思、技術方案有更完整、準確和深入的理解。

一種便攜式可拆卸柔性太陽能傘，該太陽能傘包括傘體2和設置在傘體2上的發電模塊，所述傘體2包括傘桿11、設置在傘桿11上的定位開關4、設置在傘桿11一端上的骨架和設置在骨架上的傘面。傘桿11上設有與定位開關4配合的對應卡口。所述發電模塊包括若干設置在傘面上用于發電的電池組件1、設置在定位塊7上的電路板9和設置在定位塊7上的啟動開關10。設在傘面上連接相鄰電池組件1的正負極通過導線串聯，設置在傘桿11上的定位塊7、設置在定位塊7上的蓄能電池8、連接蓄能電池8也通過導線串聯并與串聯后的電池組件1連接。所述骨架上還設有傘珠，傘珠還與傘面連接，這樣傘面就固定在骨架上了，傘珠通過氣釘13固定于骨架上，保證其外觀平整、牢固。傘桿11設有骨架的一端上設有開槽，導線通過傘桿11上的開槽進入傘桿11內部并與設置在傘桿11內部的蓄能電池8、電路板9和啟動開關10串聯，蓄能電池8、電路板9和啟動開關10串聯后通過導線輸出，進而連通回路。

為了阻擋雨水隨著傘桿11流到內部，所述傘桿11設有骨架的一端的端部設有用于阻擋雨水的傘帽12。傘帽12將傘桿11的端部封閉。傘桿11設有骨架的一端上設有外螺紋，傘帽12上設有內螺紋，傘帽12通過內螺紋與外螺紋配合固定在傘桿11上。

為了整體便于安裝，定位塊7與傘桿11同心且采用間隙配合，電路板9上設有usb接口，定位塊7上設有與usb接口配合的開口，定位塊7底部旋轉按鈕，與傘桿11匹配安裝時，對usb接口位置進行矯正，便于安裝。定位塊7與傘桿11通過氣釘13固定。為了確保整個系統防水，經安裝后在傘桿11中填充太陽能組件專用密封硅膠進行密封。

為安全起見，在傘桿11上設有定位凸起3，定位凸起3的長度小于傘桿11的長度。便攜式可拆卸柔性太陽能傘使用時，手動將傘體2完全撐開，使定位開關4卡在傘桿11對應卡口位置，同時定位凸起3對定位開關4進行定位，定位開關4不能超出定位凸起3的長度范圍，以防止定位開關4失去作用。在傘桿11上對應電路板9上的usb接口位置處開有usb槽，usb槽尺寸與usb接口尺寸一致，usb槽內采用墊圈進行包裹粘貼。當傘面受到陽光直射時，電池組件1經太陽光照條件時發生光電效應，從而將光能轉換為電能；所述電路板9支持邊充邊放電，通過電路板9蓄能電池8進行充電，同時滿足usb接口對用電設備的充電功能(用電設備充電時，須輕按啟動開關10)；若在室內無陽光或夜晚時，只需將用電設備的usb接頭插在傘桿的usb接口上，同時輕按傘桿上的啟動開關10，就可以為其充電；還可以利用usb接口對用電設備進行充電或通過市電給蓄能電池8充電，從而對用電設備進行充電。

為了減輕重量，所述電池組件1為柔性薄膜電池組件。所述柔性薄膜電池組件為8塊柔性cigs薄膜電池模塊采用串聯方式進行連接，柔性cigs薄膜電池(亦稱太陽能芯片或光電池)是一種將太陽光轉成電能的裝置。柔性cigs薄膜電池由cu(銅)、in(銦)、ga(鎵)、se(硒)四種元素構成最佳比例的黃銅礦結晶薄膜柔性cigs薄膜電池，是組成柔性薄膜電池組件的關鍵技術。由于此產品具有光吸收能力強，發電穩定性好、轉化效率高，白天發電時間長、發電量高、生產成本低以及能源回收周期短等諸多優勢，柔性cigs薄膜電池已是柔性cigs薄膜電池產品的明日之星，可以與傳統的晶硅柔性cigs薄膜電池相抗衡。

柔性cigs薄膜電池具有生產成本低、污染小、不衰退、弱光性能好等特點，光電轉換效率居各種薄膜柔性cigs薄膜電池之首；銅銦鎵硒柔性cigs薄膜電池組件也可制作成柔性，可以完美貼合傘面的弧度便于美觀以及貼服。

單純的柔性cigs薄膜電池組件產生的電流與太陽輻照度關系密切，在太陽光輻照度偏低或不穩定情況下，柔性cigs薄膜電池組產生的電流比較小且不穩定，這些因素很大程度上限制了柔性cigs薄膜電池組件將接受的太陽能光轉換為電能給用電設備供電的能力。此外在陽光充沛情況下，柔性cigs薄膜電池組件產生的電能如果沒有用電設備使用時會造成大部分能量的損失。考慮到以上不良影響因素我們需要一個蓄能電池8來儲存電能，并且連續穩定的給用電設備進行供電；從而做到用電設備需要充電的時候，能夠及時獲取電能；若沒有用電設備用電時，柔性cigs薄膜電池組件產生的電能能夠及時的儲存起來。根據傘的傘桿直徑小、負載的耗電量大、傘的使用年限長的特征，我們選擇的儲能電池必須要體積小、容量大、壽命長，為了滿足上述要求我們選擇將18650儲能電池作為蓄能電池8；我們設計用兩節18650儲能電池采用并聯方式連接，其容量高達5000mah；目的為了更好的能量儲存及客戶體驗。

根據所述柔性薄膜電池組件設計的輸入電壓和輸入電流進行選型，滿足設計需要的同時支持邊充邊放；通過穩壓模塊穩定輸出(輸出電壓5v、輸出電流2a)；充電系統方案滿足如下：

其一，使用效率高，效率≥85％。

使用效率包含兩個方面：太陽能板的轉化效率以及二次轉化效率。太陽能板的轉化效率，顧名思義是指光能轉化成電能的效率；而二次轉化效率是指光能在轉化成電能后，儲存在儲能電池上的效率。

其二，儲能電池質量以及容量高；選用兩節18650儲能電池并聯，安全、高性能。儲能電池的容量一般為手機電池容量的1.25倍；太陽能內置儲能電池放電到用電設備，能量轉換過程中會有能量損耗。

其三，控制電路和保護電路設計簡單，兼容性好，且支持邊充邊放，輸出端口電流電壓穩定，保護手機或延長手機及儲能電池的使用壽命，易于太陽能傘裝配。

上述儲能系統通過柔性薄膜電池組件充電時長約4h；通過儲能系統給用電設備充電時長約2h；通過交流適配器給儲能電磁充電時長約2.5h。

上面結合附圖對本發明進行了示例性描述，顯然本發明具體實現并不受上述方式的限制，只要采用了本發明的方法構思和技術方案進行的各種非實質性的改進，或未經改進將本發明的構思和技術方案直接應用于其它場合的，均在本發明的保護范圍之內。本發明的保護范圍應該以權利要求書所限定的保護范圍為準。
