本發明涉及藍牙耳機檢測，具體為一種藍牙耳機生產質量檢測裝置。

背景技術：

1、藍牙耳機就是將藍牙技術應用在免持耳機上，讓使用者可以免除惱人電線的牽絆，自在地以各種方式輕松通話。自從藍牙耳機問世以來，一直是行動商務族提升效率的好工具，藍牙規范采用微波頻段工作，傳輸速率每秒1m字節，最大傳輸距離10米，通過增加發射功率可達到100米。藍牙技術是全球開放的，在全球范圍內具有很好的兼容性，全世界可以通過低成本的無線藍牙網連成一體，藍牙耳機在加工完成后需要對其進行質量檢測。

2、現有技術，如：cn213991019u一種藍牙耳機測試裝置，將藍牙耳機主體朝上并且將連接框中部嵌入支撐塊底部第二卡槽內，由于測試周期長，且測試過程煩瑣，在藍牙耳機的測試過程中需要對被測試藍牙耳機進行固定，否則藍牙耳機發生掉落會影響測試效率的問題，通過設置墊片，可防止藍牙耳機被刮傷，保證了藍牙耳機的質量。

3、但是該裝置在使用的過程中還是存在一定的不足之處：

4、1、該裝置在測試藍牙耳機時存在局限性，僅支持單個耳機的測試，導致測試效率低下。此外它無法執行通電測試和藍牙配對測試，也無法對檢測到的耳機進行數字記錄，這降低了其實用性和便捷性。

5、2、鑒于藍牙耳機的外表面可能沾染灰塵或加工殘留物，必須進行清理作業，以防止其外觀品質受損。此外工作人員若無法直接查看檢測記錄，將影響操作的便捷性。

技術實現思路

1、本發明的目的在于提供一種藍牙耳機生產質量檢測裝置，以解決上述背景技術中提出該裝置在測試藍牙耳機時存在局限性，僅支持單個耳機的測試，導致測試效率低下。此外它無法執行通電測試和藍牙配對測試，也無法對檢測到的耳機進行數字記錄，這降低了其實用性和便捷性，鑒于藍牙耳機的外表面可能沾染灰塵或加工殘留物，必須進行清理作業，以防止其外觀品質受損。此外工作人員若無法直接查看檢測記錄，將影響操作的便捷性的問題。

2、為實現上述目的，本發明提供如下技術方案：

3、一種藍牙耳機生產質量檢測裝置，包括工作臺，所述工作臺的頂部分別開設有連接槽和安裝槽，所述連接槽內分別設置有第一檢測通道、第二檢測通道和第三檢測通道，所述第一檢測通道的底部固定連接有藍牙連接模塊，所述藍牙連接模塊內設置有傳感器，所述第二檢測通道的底部固定連接有紅外檢測器，所述第三檢測通道的底部固定連接有記錄儀，所述安裝槽內設置有環形輸送帶，所述環形輸送帶的頂部設置有檢測臺，所述第一檢測通道、第二檢測通道和第三檢測通道均位于環形輸送帶的正上方，所述檢測臺的頂部開設有卡接槽，所述卡接槽內設置有通電檢測座。

4、作為本發明優選的方案，所述工作臺的頂部固定連接有存放箱，所述存放箱的側面安裝有吸塵器，所述吸塵器的側面固定連接有吸塵管，所述吸塵管貫穿第一檢測通道并延伸至第一檢測通道內，所述吸塵管的末端固定連接有吸塵頭，所述吸塵頭位于檢測臺的側上方。

5、作為本發明優選的方案，所述工作臺的側面分別設置有三個固定螺栓，三個所述固定螺栓分別貫穿工作臺并分別延伸至第一檢測通道、第二檢測通道和第三檢測通道內，三個所述固定螺栓均與工作臺螺紋連接。

6、作為本發明優選的方案，所述存放箱內固定連接有吸附板，所述存放箱的頂部卡接有密封板，所述存放箱的側面開設有排氣孔，所述存放箱、吸塵管和吸塵頭之間相通。

7、作為本發明優選的方案，所述工作臺的頂部固定連接有電動伸縮桿，所述電動伸縮桿的頂部固定連接有固定板，所述固定板的頂部卡接有顯示器。

8、作為本發明優選的方案，所述藍牙連接模塊、紅外檢測器和記錄儀均與顯示器電性連接，所述顯示器位于工作臺的頂部中間位置。

9、作為本發明優選的方案，所述第一檢測通道、第二檢測通道和第三檢測通道大小相同，所述第一檢測通道、第二檢測通道和第三檢測通道的寬度均與安裝槽的寬度相同。

10、作為本發明優選的方案，所述工作臺的底部固定連接有支撐腿，所述支撐腿的頂部開設有定位孔，所述支撐腿的底部固定連接有防滑墊。

11、與現有技術相比，本發明的有益效果是：

12、1、本發明中，通過設置藍牙連接模塊、通電檢測座、紅外檢測器和記錄儀的配合使用，由于在第一檢測通道、第二檢測通道和第三檢測通道內分別配備了藍牙連接模塊、紅外檢測器和記錄儀，通過通電檢測座對藍牙耳機進行通電測試，通過藍牙連接模塊對藍牙耳機進行配對測試，通過紅外檢測器對藍牙耳機進行溫度異常測試，最后通過記錄儀記錄檢測結果，從而提升了檢測的質量和效果。

13、2、本發明中，通過設置存放箱、顯示器、吸塵器、吸塵管和環形輸送帶的配合使用，啟動吸塵器，通過吸塵管和吸塵頭將耳機表面的灰塵吸入存放盒內，從而提升耳機外觀的質量，通過環形輸送帶與檢測臺的協同工作，可以高效地對多個藍牙耳機進行檢測，顯著提高了工作效率，由于藍牙連接模塊、紅外檢測器和記錄儀均與顯示器電性連接，因此檢測結果能夠輕松傳輸至顯示器內，便于工作人員直觀了解，進一步提升了操作的便捷性。

技術特征：

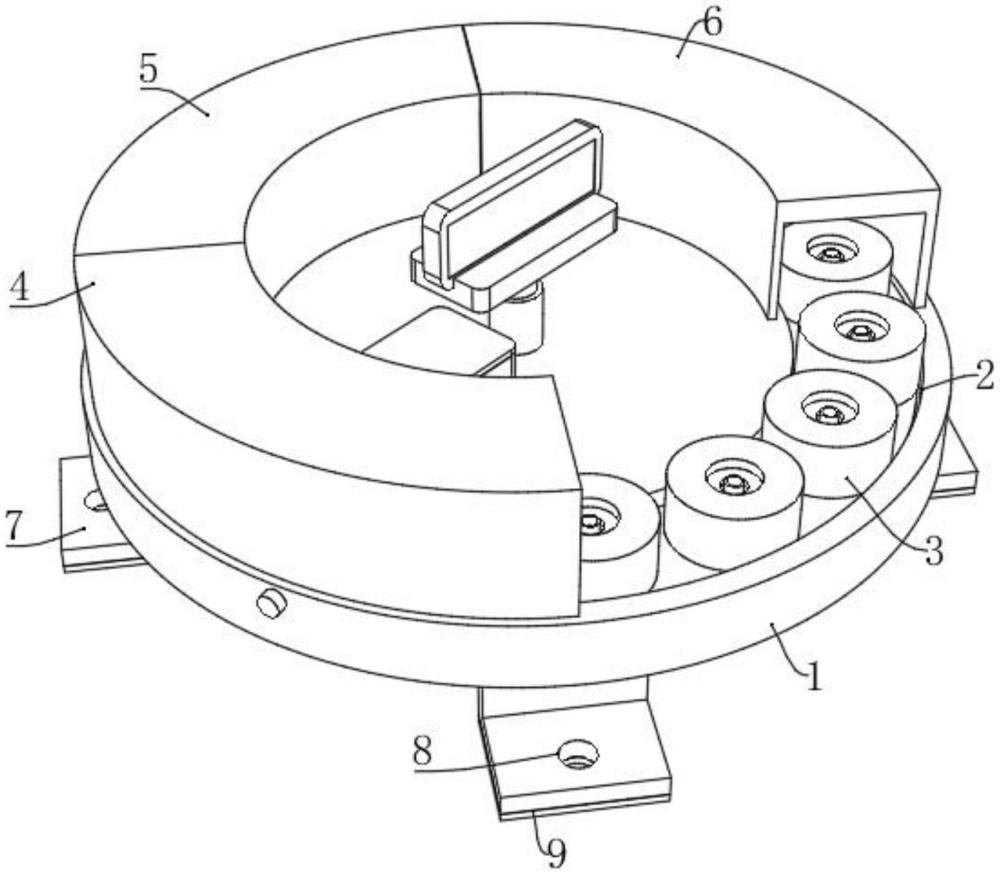

1.一種藍牙耳機生產質量檢測裝置，包括工作臺(1)，其特征在于：所述工作臺(1)的頂部分別開設有連接槽(10)和安裝槽(2)，所述連接槽(10)內分別設置有第一檢測通道(4)、第二檢測通道(5)和第三檢測通道(6)，所述第一檢測通道(4)的底部固定連接有藍牙連接模塊(15)，所述藍牙連接模塊(15)內設置有傳感器，所述第二檢測通道(5)的底部固定連接有紅外檢測器(16)，所述第三檢測通道(6)的底部固定連接有記錄儀(17)，所述安裝槽(2)內設置有環形輸送帶(18)，所述環形輸送帶(18)的頂部設置有檢測臺(3)，所述第一檢測通道(4)、第二檢測通道(5)和第三檢測通道(6)均位于環形輸送帶(18)的正上方，所述檢測臺(3)的頂部開設有卡接槽(12)，所述卡接槽(12)內設置有通電檢測座(13)。

2.根據權利要求1所述的一種藍牙耳機生產質量檢測裝置，其特征在于：所述工作臺(1)的頂部固定連接有存放箱(21)，所述存放箱(21)的側面安裝有吸塵器(24)，所述吸塵器(24)的側面固定連接有吸塵管(25)，所述吸塵管(25)貫穿第一檢測通道(4)并延伸至第一檢測通道(4)內，所述吸塵管(25)的末端固定連接有吸塵頭(26)，所述吸塵頭(26)位于檢測臺(3)的側上方。

3.根據權利要求1所述的一種藍牙耳機生產質量檢測裝置，其特征在于：所述工作臺(1)的側面分別設置有三個固定螺栓(11)，三個所述固定螺栓(11)分別貫穿工作臺(1)并分別延伸至第一檢測通道(4)、第二檢測通道(5)和第三檢測通道(6)內，三個所述固定螺栓(11)均與工作臺(1)螺紋連接。

4.根據權利要求2所述的一種藍牙耳機生產質量檢測裝置，其特征在于：所述存放箱(21)內固定連接有吸附板(22)，所述存放箱(21)的頂部卡接有密封板(23)，所述存放箱(21)的側面開設有排氣孔，所述存放箱(21)、吸塵管(25)和吸塵頭(26)之間相通。

5.根據權利要求1所述的一種藍牙耳機生產質量檢測裝置，其特征在于：所述工作臺(1)的頂部固定連接有電動伸縮桿(19)，所述電動伸縮桿(19)的頂部固定連接有固定板(20)，所述固定板(20)的頂部卡接有顯示器(14)。

6.根據權利要求1所述的一種藍牙耳機生產質量檢測裝置，其特征在于：所述藍牙連接模塊(15)、紅外檢測器(16)和記錄儀(17)均與顯示器(14)電性連接，所述顯示器(14)位于工作臺(1)的頂部中間位置。

7.根據權利要求1所述的一種藍牙耳機生產質量檢測裝置，其特征在于：所述第一檢測通道(4)、第二檢測通道(5)和第三檢測通道(6)大小相同，所述第一檢測通道(4)、第二檢測通道(5)和第三檢測通道(6)的寬度均與安裝槽(2)的寬度相同。

8.根據權利要求1所述的一種藍牙耳機生產質量檢測裝置，其特征在于：所述工作臺(1)的底部固定連接有支撐腿(7)，所述支撐腿(7)的頂部開設有定位孔(8)，所述支撐腿(7)的底部固定連接有防滑墊(9)。

技術總結
本發明涉及藍牙耳機檢測技術領域，尤其為一種藍牙耳機生產質量檢測裝置，包括工作臺，工作臺的頂部分別開設有連接槽和安裝槽，連接槽內分別設置有第一檢測通道、第二檢測通道和第三檢測通道，第一檢測通道的底部固定連接有藍牙連接模塊，藍牙連接模塊內設置有傳感器，第二檢測通道的底部固定連接有紅外檢測器，通過設置藍牙連接模塊、通電檢測座、紅外檢測器和記錄儀的配合使用，由于在第一檢測通道、第二檢測通道和第三檢測通道內分別配備了藍牙連接模塊、紅外檢測器和記錄儀，通過通電檢測座對藍牙耳機進行通電測試，通過藍牙連接模塊對藍牙耳機進行配對測試，最后通過記錄儀記錄檢測結果，從而提升了檢測的質量和效果。

技術研發人員：葛朝陽,易育華
受保護的技術使用者：常德市景虹電子有限公司
技術研發日：
技術公布日：2025/4/24
