本技術涉及雙肩包，具體為一種帶收緊功能的雙肩包。

背景技術：

1、雙肩包是對背在雙肩的背包的統稱。根據雙肩包不同的用途又分成，雙肩電腦背包，運動雙肩包，時尚雙肩包，學校雙肩背包和束口繩包，軍用背包，登山包等等。根據材質的不同又會成帆布包，牛津布包，尼龍布包。

2、現有的一些雙肩包在使用時，如果包內放置的物品較輕或者較少，當使用者行走時內部物品可能會出現晃動的情況，這不僅可能會導致內部物品碰撞造成損壞，也可能會導致內部的物品變得雜亂，不便于使用人員查找、拿取內部的物品，穩定性較低，實用性較低，鑒于此，我們提出一種帶收緊功能的雙肩包來解決上述問題。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種帶收緊功能的雙肩包，解決了現有的一些雙肩包內部物品沒有固定裝置，在顛簸時可能會出現晃蕩的問題。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種帶收緊功能的雙肩包，包括包體，所述包體的后側表面設置有l(wèi)形固定板，l形固定板的內部開設有空腔，空腔的上下兩側內壁均轉動連接有第一轉動桿，兩個第一轉動桿的外表面均套設有蝸輪，兩個蝸輪的外表面分別嚙合連接有蝸桿，兩個蝸桿的右端均轉動貫穿出l形固定板，第一轉動桿的外表面套設有收緊帶，空腔的上下兩側內壁轉動連接有第二轉動桿，收緊帶遠離第一轉動桿的一端套設在第二轉動桿的外表面，l形固定板的后側表面開設有第一通槽，包體的后側表面開設有第二通槽，第二轉動桿的外表面固定套設有固定環，固定環和空腔的內壁之間固定連接有扭簧。

5、優選的，所述第二通槽和第一通槽相連通，收緊帶滑動連接在第一通槽和第二通槽的內部。

6、優選的，所述扭簧套設在第二轉動桿的外表面。

7、優選的，所述l形固定板的后側表面設置有柔性緩沖墊，柔性緩沖墊的后側表面設置有柔性凸起，柔性緩沖墊的后側表面設置有透氣棉網。

8、優選的，所述l形固定板的后側表面設置有兩個背帶，左側背帶的表面設置有固定帶。

9、優選的，所述l形固定板的橫板內部設置有電源，l形固定板的左側表面設置有usb輸出接口和充電接口，usb輸出接口和充電接口均與l形固定板橫板內部的電源電性連接。

10、(三)有益效果

11、與現有技術相比，本實用新型提供了一種帶收緊功能的雙肩包，具備以下有益效果：

12、1、該帶收緊功能的雙肩包，通過工作人員轉動蝸桿帶動蝸輪的旋轉，進而實現對包體內部的物品的收緊，依靠扭簧自身的彈力會將收緊帶拉緊，最終實現進一步提高收緊帶對物品收緊的效果，解決了現有的一些雙肩包內部物品沒有固定裝置，在顛簸時可能會出現晃蕩的問題，有效的避免了包體內部物品出現晃動的情況，避免了包體內部物品發生碰撞的情況，提高了包體內部物品的安全性和穩定性，實用性較高。

13、2、該帶收緊功能的雙肩包，通過柔性緩沖墊和柔性凸起的設置提高了使用者在攜帶包體使得體驗，使得l形固定板可以和使用者的背部柔性接觸，提高了使用者的使用體驗和效果，提高了該裝置的舒適性。

14、3、該帶收緊功能的雙肩包，通過透氣棉網的設置避免了天氣炎熱時使用者背部和柔性緩沖墊長時間接觸會產生大量汗液的情況，保證了背部的通風，進一步提高使用者的使用體驗。

15、4、該帶收緊功能的雙肩包，通過usb輸出接口和充電接口的設置進一步提高了該裝置的功能性，便于使用人員對電子設備進行充電。

技術特征：

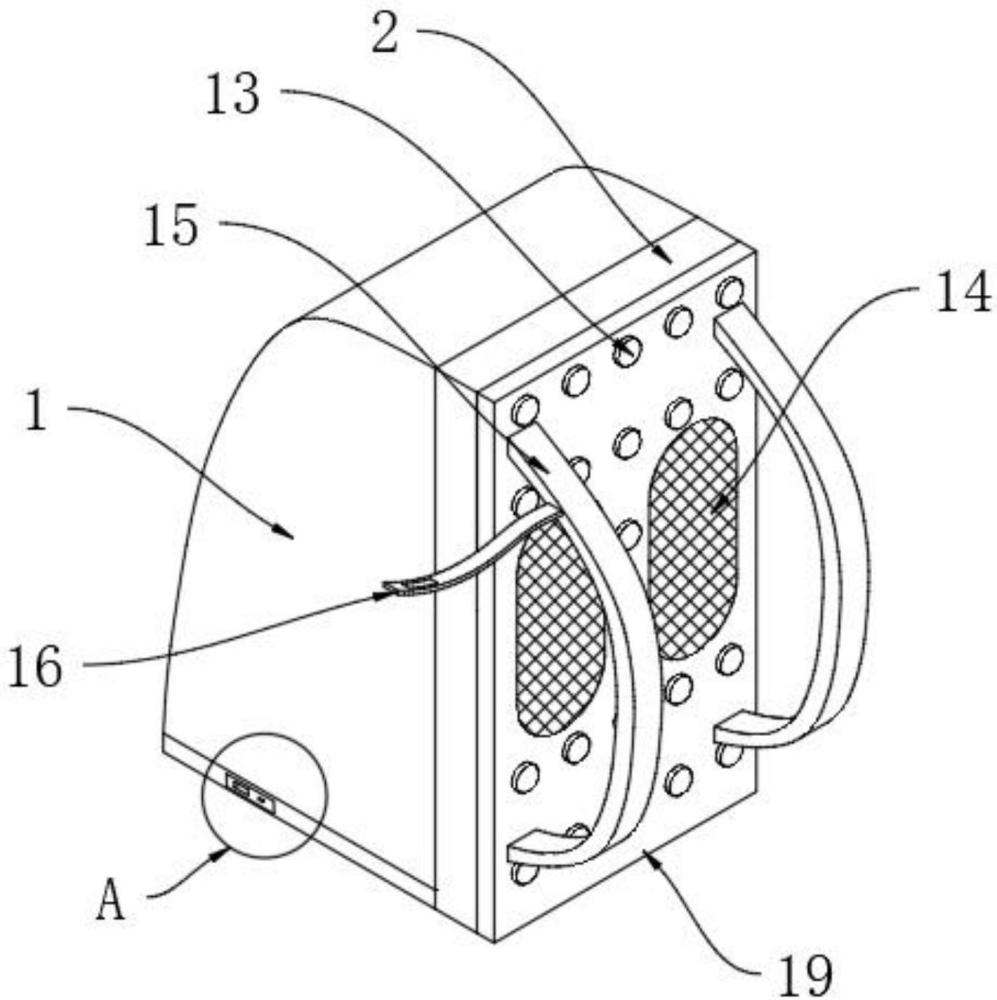

1.一種帶收緊功能的雙肩包，包括包體(1)，其特征在于：所述包體(1)的后側表面設置有l(wèi)形固定板(2)，l形固定板(2)的內部開設有空腔(3)，空腔(3)的上下兩側內壁均轉動連接有第一轉動桿(4)，兩個第一轉動桿(4)的外表面均套設有蝸輪(5)，兩個蝸輪(5)的外表面分別嚙合連接有蝸桿(6)，兩個蝸桿(6)的右端均轉動貫穿出l形固定板(2)，第一轉動桿(4)的外表面套設有收緊帶(7)，空腔(3)的上下兩側內壁轉動連接有第二轉動桿(9)，收緊帶(7)遠離第一轉動桿(4)的一端套設在第二轉動桿(9)的外表面，l形固定板(2)的后側表面開設有第一通槽(8)，包體(1)的后側表面開設有第二通槽(12)，第二轉動桿(9)的外表面固定套設有固定環(10)，固定環(10)和空腔(3)的內壁之間固定連接有扭簧(11)。

2.根據權利要求1所述的一種帶收緊功能的雙肩包，其特征在于：所述第二通槽(12)和第一通槽(8)相連通，收緊帶(7)滑動連接在第一通槽(8)和第二通槽(12)的內部。

3.根據權利要求1所述的一種帶收緊功能的雙肩包，其特征在于：所述扭簧(11)套設在第二轉動桿(9)的外表面。

4.根據權利要求1所述的一種帶收緊功能的雙肩包，其特征在于：所述l形固定板(2)的后側表面設置有柔性緩沖墊(19)，柔性緩沖墊(19)的后側表面設置有柔性凸起(13)。

5.根據權利要求4所述的一種帶收緊功能的雙肩包，其特征在于：所述柔性緩沖墊(19)的后側表面設置有透氣棉網(14)。

6.根據權利要求4所述的一種帶收緊功能的雙肩包，其特征在于：所述l形固定板(2)的后側表面設置有兩個背帶(15)，左側背帶(15)的表面設置有固定帶(16)。

7.根據權利要求6所述的一種帶收緊功能的雙肩包，其特征在于：所述l形固定板(2)的橫板內部設置有電源，l形固定板(2)的左側表面設置有usb輸出接口(17)和充電接口(18)。

8.根據權利要求7所述的一種帶收緊功能的雙肩包，其特征在于：所述usb輸出接口(17)和充電接口(18)均與l形固定板(2)橫板內部的電源電性連接。

技術總結
本技術涉及雙肩包技術領域，且公開了一種帶收緊功能的雙肩包，包括包體，所述包體的后側表面設置有L形固定板，L形固定板的內部開設有空腔，空腔的上下兩側內壁均轉動連接有第一轉動桿，兩個第一轉動桿的外表面均套設有蝸輪，兩個蝸輪的外表面分別嚙合連接有蝸桿，通過工作人員轉動蝸桿帶動蝸輪的旋轉，進而實現對包體內部的物品的收緊，依靠扭簧自身的彈力會將收緊帶拉緊，最終實現進一步提高收緊帶對物品收緊的效果，解決了現有的一些雙肩包內部物品沒有固定裝置，在顛簸時可能會出現晃蕩的問題，有效的避免了包體內部物品出現晃動的情況，避免了包體內部物品發生碰撞的情況，提高了包體內部物品的安全性和穩定性，實用性較高。

技術研發人員：周軍
受保護的技術使用者：廣州市春熙皮具有限公司
技術研發日：20240407
技術公布日：2025/4/28
