本公開內容涉及模塊化醫學設備，并且更具體地涉及用于除顫器/監測器的新穎且創新的儲袋模塊，所述儲袋模塊能夠用于存儲用于除顫器/監測器的操作的附屬物件(例如，ECG纜線、監測電極、數據存儲系統等)。

背景技術：

便攜式除顫器/監測器被使用在醫院內部或外部以用于緊急醫學護理。這些設備并入一個或多個生命體征監測參數，例如，心電圖(“ECG”)、脈搏血氧含量(“SpO2”)、無創血壓(“NIBP”)、呼出(呼氣末)二氧化碳(“EtCO2”)、溫度和有創血壓(“IBP”)。這些設備還并入電療遞送能力，例如，除顫電擊(例如，自動體外除顫、同步電復律以及經皮起博)。

在模塊化版本的便攜式除顫器/監測器中，所有或部分患者測量能力主要由ECG測量模塊來提供，所述ECG測量模塊能夠與提供高能治療遞送的電擊治療模塊相分離。通常，支持便攜式除顫器/監測器的操作所需的附屬物件由單獨的載體存儲和運輸。

技術實現要素：

本公開內容提供了一種模塊化醫學設備，所述模塊化醫學設備并入了用于除顫器/監測器的新穎且創新的儲袋模塊，所述儲袋模塊可以用于存儲用于除顫器/監測器的操作的一個或多個附屬物件(例如，ECG纜線、監測電極、數據存儲系統等)。

本公開內容的發明的一種形式是一種模塊化醫學設備，所述模塊化醫學設備采用除顫器/監測器和儲袋模塊。所述儲袋模塊毗連所述除顫器/監測器，并且在結構上被配置為存儲附屬物件以支持所述除顫器/監測器的操作。

本公開內容的發明的第二形式是模塊醫學設備，所述模塊醫學設備采用除顫器/監測器、支架模塊以及一個或多個儲袋模塊。所述支架模塊的框架毗連所述除顫器/監測器，并且所述(一個或多個)儲袋模塊毗連所述支架模塊的所述框架。所述儲袋模塊在結構上被配置為存儲所述(一個或多個)附屬物件以支持除顫器/監測器的操作。

出于本公開內容的目的，本領域的術語包括但不限于“除顫器”、“監測器”、“心電圖(“ECG”)”、“附屬物件”、“儲袋”、“支架”和“模塊”，以上這些術語被解讀為在本公開內容的領域中所理解的并在本文中示范性地進行描述。

出于本公開內容的目的，術語“除顫器/監測器”廣泛地涵蓋除顫器和/或ECG監測器。除顫器/監測器的范例包括但不限于患者床邊ECG監測器、便攜式診斷ECG監測器、自動外部除顫器和高級生命支持除顫器/監測器。

出于本公開內容的目的，術語“毗連”及其任意時態廣泛地涵蓋涉及在部件之間的直接物理接觸或部件的鄰近放置的部件的任意緊固類型的連接、耦合、附接、安裝、粘附等。

結合附圖閱讀對本公開內容的各種實施例的以下詳細描述，本公開內容的前述形式和其它形式以及本公開內容的各種特征和優點將變得更為明晰。詳細的描述和附圖僅僅是對本公開內容的圖示而非限制，本公開內容的范圍由權利要求及其等價方案所限定。

附圖說明

圖1圖示了根據本公開內容的發明原理的模塊化醫學設備的各種部件的方框圖。

圖2A-2D圖示了根據本公開內容的發明原理的儲袋模塊的示范性實施例的側視圖。

圖3A-3C分別圖示了根據本公開內容的發明原理的模塊化醫學設備的第一示范性實施例的前視圖、頂視圖和后視圖。

圖4A-4C分別圖示了根據本公開內容的發明原理的支架模塊的第一示范性實施例的前視圖、側視圖和后視圖。

圖5A-5C分別圖示了根據本公開內容的發明原理的模塊化醫學設備的第二示范性實施例的前視圖、側視圖和后視圖。

圖6圖示了根據本公開內容的發明原理的醫院內的模塊化醫學設備的示范性耦合的立體視圖。

圖7圖示了根據本公開內容的發明原理的醫院外的模塊化醫學設備的示范性耦合的立體視圖。

圖8A和圖8B分別圖示了根據本公開內容的發明原理的支架模塊的第二示范性實施例的前立體視圖和后立體視圖。

具體實施方式

為了便于理解本公開內容，以下對圖1的描述教導了采用X數量的儲袋模塊的模塊化醫學設備的基本發明原理，其中，X≥1。根據該描述，本領域普通技術人員將意識到如何將本公開內容的發明原理應用于采用X數量的相同種類和/或變化種類的儲袋模塊的任意類型的模塊化醫學設備。

參考圖1，模塊化醫學設備采用并入本領域已知的一個或多個內部部件30的除顫器/監測器20，所述內部部件30包括但不限于，控制器31、顯示器32、電擊源33、打印機34和用戶/端口接口35。除顫器/監測器20的范例包括但不限于，患者床邊ECG監測器、便攜式診斷ECG監測器、自動外部除顫器和高級生命支持除顫器/監測器。

提供本領域已知的各種附屬物件40和50來支持除顫器/監測器20的操作(例如，生命體征監測、除顫電擊遞送、同步電復律和經皮起搏)。附屬物件40便于除顫器/監測器20的操作，并且包括但不限于，(一條或多條)ECG纜線41、(一個或多個)電極/(一個或多個)換能器42、(一個或多個)墊43、(一個或多個)數據存儲設備44(例如，USB、SD和閃盤驅動器)和用于打印機34的紙張45。附屬物件50在除顫器/監測器20的操作中提供對終端用戶和/或患者的額外支持，并且包括但不限于，(一個或多個)通信設備51(例如，移動電話)、(一個或多個)急救產品/(一包或多包)液體52和(一個或多個)醫學供應物/(一個或多個)工具53。

儲袋模塊60在結構上被配置為永久地或可拆卸地毗連到除顫器/監測器20，以用于存儲一個或多個附屬物件40和50。

在實踐中，儲袋模塊60到除顫器/監測器20的毗連包括但不限于儲袋模塊60到除顫器/監測器20或到其上的任意緊固類型的連接、耦合、附接、安裝、粘附等，涉及除顫器/監測器20與儲袋模塊60之間的直接物理接觸或者儲袋模塊60到除顫器/監測器20的鄰近放置。另外，儲袋模塊60還可以在結構上被配置為由于以下任意原因從除顫器/監測器20斷開連接、去耦合、拆卸、移除、卸除等，所述任意原因包括但不限于，儲袋模塊60到另一除顫器/監測器20的連接、耦合、附接、安裝、粘附等。這樣，毗連到各種除顫器/監測器20的儲袋模塊60可以是可互換的且通用的，尤其是對于醫院內的緊急護理用途和醫院外的緊急護理用途兩者。

在實踐中，儲袋模塊60還可以具有適合于毗連到特定類型的除顫器/監測器20并適合于存儲一般或特定類型的一個或多個附屬物件(例如，物件40和50)的任意配置、維度和材料組成(例如，塑料、橡膠等)，如本領域普通技術人員根據本文教導的發明原理所意識到的。在所示的一個實施例中，每個儲袋模塊60包括用于存儲(一個或多個)附屬物件的一個或多個存儲部件61以及用于緊固被存儲在(一個或多個)存儲隔室61內的(一個或多個)附屬物件的一個或多個存儲蓋62。

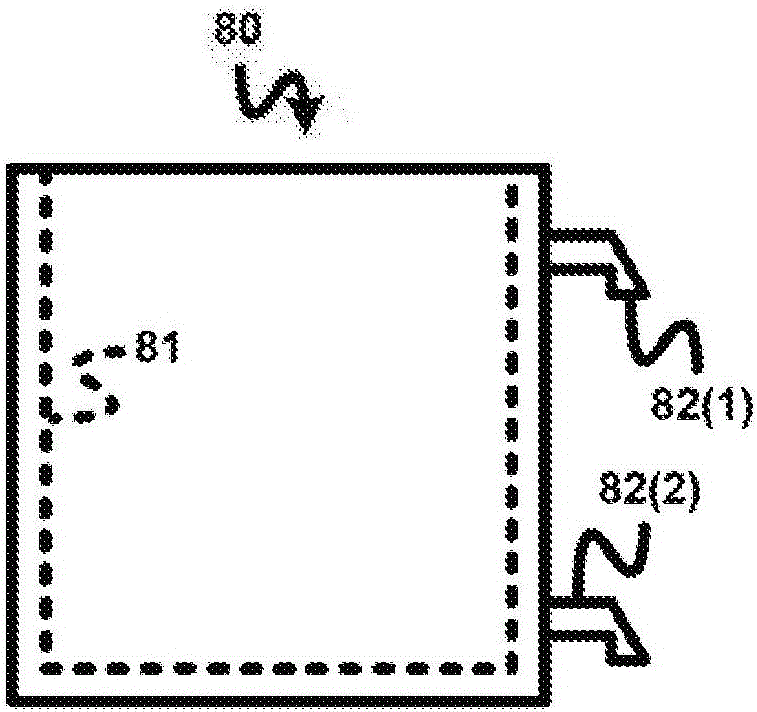

例如，如圖2A所示，一般的儲袋模塊80包括用于存儲(一個或多個)附屬物件的單個存儲隔室81以及用于附接到除顫器/監測器20的叉狀物82。

通過另外的范例，如圖2B所示，一般的儲袋模塊90包括用于存儲(一個或多個)附屬物件的兩(2)個存儲部件91以及用于附接到除顫器/監測器20的叉狀物92。

如圖2C所示，示范性打印機儲袋模塊100包括用于存儲(一個或多個)附屬物件的存儲隔室101以及用于附接到除顫器的叉狀物102。打印機儲袋模塊100還包括導紙機103，所述導紙機103被構造為和/或被配置為在打印機34(圖1)打印期間引導紙45(圖1)從而防止打印機卡紙(或大大降低這種可能性)，這將在后續結合圖4A-4C的描述進一步進行解釋。

如圖2D所示，示范性加蓋的儲袋模塊110包括用于存儲(一個或多個)附屬物件的存儲隔室111以及用于附接到除顫器的叉狀物112。加蓋的儲袋模塊110還包括存儲蓋113，所述存儲蓋113被提供/被設置在存儲部件111上/被提供/被設置為用于存儲部件111，并且所述存儲蓋113被構造為和/或被配置為從打開位置(O)疊蓋到關閉位置(C)，從而經由存儲部件111和存儲蓋113上的按扣114來緊固被存儲在存儲部件111內的(一個或多個)附屬物件。在實踐中，可以針對存儲蓋113使用多個按扣114來提供添加的支持/緊固以保持存儲蓋113閉合和/或間隔，使得不同的按扣或按扣組能夠用于改變儲袋隔室111的內部體積，這允許被緊固存儲在其中的物件在數量和類型和/或尺寸方面具有更大的通用性。

返回圖2C，存儲蓋可以被附接/被設置在儲袋隔室101上和/或直接被附接/被設置到導紙機103，并且被構造為和/或被配置為例如經由儲袋隔室101和存儲蓋上的按扣進行疊蓋和緊固，以將紙張在儲袋隔室101內保持就位并防止在儲袋隔室101中的紙張和相關紙張和/或打印機物件/部件在運輸期間掉落。

圖3A-3C分別圖示了采用除顫器/監測器20、儲袋模塊90(圖2B)、打印機儲袋模塊100(圖2C)和后儲袋模塊180的模塊化醫學設備的前視圖、頂視圖和后視圖。每個儲袋模塊被牢固地或可拆卸地毗連到除顫器/監測器20。儲袋模塊90被示為在其中存儲數據存儲設備44和醫學供應物/工具53。打印機儲袋模塊100被示為存儲紙張45并在除顫器/監測器20的打印機34的打印操作期間經由導紙機101引導紙張45P。存儲蓋(未示出)可以被打印機儲袋模塊100所包括，以提供對紙張45P的進一步引導。儲袋模塊180被示為存儲ECG纜線41和電極42。

返回參考圖1，支架模塊70在結構上被配置為毗連除顫器/監測器20，由此儲袋模塊60永久地(例如被集成)或可拆卸地毗連到支架模塊70。

在實踐中，支架模塊70到除顫器/監測器20的毗連包括但不限于支架模塊70到除顫器/監測器20或到其上的任意緊固類型的連接、耦合、附接、安裝、粘附等，涉及支架模塊70與除顫器/監測器20之間的直接物理接觸或者儲袋模塊60到支架模塊70的鄰近放置。

另外，支架模塊70還可以在結構上被配置為由于以下任意原因從除顫器/監測器20斷開連接、去耦合、拆卸、移除、卸除等，所述任意原因包括但不限于，支架模塊70到另一除顫器/監測器20的連接、耦合、附接、安裝等。這樣，可毗連的支架模塊70可以是可互換且通用的，尤其是對于醫院內的緊急護理用途和醫院外的緊急護理用途兩者。

在實踐中，儲袋模塊60到支架模塊70的毗連還包括但不限于，儲袋模塊60到支架模塊70或到其上的任意緊固類型的連接、耦合、附接、安裝、粘附等，涉及儲袋模塊60與支架模塊70之間的直接物理接觸或者儲袋模塊60到支架模塊70的鄰近放置。

另外，儲袋模塊60還可以在結構上被配置為由于以下任意原因從支架模塊70斷開連接、去耦合、拆卸、移除、卸除等，所述任意原因包括但不限于，儲袋模塊60到另一支架模塊70的連接、耦合、附接、安裝等。這樣，可毗連到各種支架模塊70的儲袋模塊60可以是可互換且通用的，尤其是對于醫院內的緊急護理用途和醫院外的緊急護理用途兩者。

在實踐中，支架模塊70還可以具有適合于毗連到特定類型的除顫器/監測器20和(一個或多個)儲袋模塊60的任意配置、維度和材料組成(例如，塑料、橡膠等)，如本領域普通技術人員根據本文教導的發明原理所意識到的。在一個實施例中，支架模塊70部分地(如果不是整體地)包圍除顫器/監測器20，并且可以包括用于將(一個或多個)附屬物件緊固在(一個或多個)儲袋模塊60的(一個或多個)存儲隔室61內的一個或多個存儲蓋71。

例如，圖4A-4C分別圖示了支架模塊120的前視圖、頂視圖和后視圖，所述支架模塊120包括具有側壁121和124以及被集成在側壁121與124之間的后壁127和底板130的框架。所述框架部分地包圍除顫器/監測器的側面和后部。存儲蓋122從側壁121向上延伸，并且被構造為和/或被配置為例如經由按扣123疊蓋并緊固儲袋模塊。存儲蓋125從側壁124向上延伸，并且被構造為和/或被配置為例如經由按扣126疊蓋并緊固儲袋模塊(未示出)。存儲蓋128從后壁127向上延伸，并且被構造為和/或被配置為例如經由按扣129疊蓋并緊固儲袋模塊(未示出)。

在實踐中，壁121、124和127以及底板130可以在結構上被配置并具有材料組成以抵擋被施加到模塊化醫學設備上的力，例如，有力地放置模塊化醫學設備到地面、操作臺或在除顫器/監測器20的操作期間用于放置模塊醫學設備的任意表面。例如，底板130可以并入橡膠/空氣壓縮加強件和/或橡膠支撐物。

通過另外的范例，圖5A-5C分別圖示了支架模塊120的前視圖、頂視圖和后視圖，所述支架模塊120利用該支架模塊120的毗連到除顫器/監測器20的側面、后部和底部的壁和板部分地包圍除顫器/監測器20。存儲蓋122經由按扣被疊蓋并被緊固到存儲(一個或多個)醫學供應物/工具53的儲袋模塊80。存儲蓋125經由按扣被疊蓋并被緊固到存儲通信設備51和數據存儲設備44的儲袋模塊90。存儲蓋128經由按扣被疊蓋并被緊固到存儲(一條或多條)ECG纜線/(一個或多個)電極41/41的儲袋模塊180。每個儲袋模塊毗連到支架模塊120的壁，由此存儲蓋可以被打開以利用儲袋模塊提供對(一個或多個)附屬物件的存取。

為了提供更為可視的范例，根據本文的教導，圖6圖示了采用醫院內的除顫器/監測器201和儲袋模塊202和203的模塊化醫學設備200，而圖7圖示了采用醫院外的除顫器/監測器301和支架模塊的模塊化醫學設備300，所述支架模塊具有：存儲蓋303，其經由按扣304被疊蓋并被緊固到側連接器儲袋模塊302；存儲蓋306，其經由按扣(未示出)被疊蓋并被緊固到打印機儲袋模塊305；以及存儲蓋307，其經由按扣309被疊蓋并被緊固到后連接器儲袋模塊308。

需要重要注意的是本公開內容的儲袋模塊和支架模塊的通用性。例如，基于圖6中示出的模塊化醫學設備的模塊化醫學設備可以采用(1)側連接器儲袋模塊，(2)后連接器儲袋模塊，(3)打印機連接器儲袋模塊，(4)側連接器儲袋模塊和后連接器儲袋模塊，(5)側連接器儲袋模塊和打印機儲袋模塊，(6)后連接器模塊和打印機儲袋模塊，或(7)連接器模塊和打印機模塊兩者。

通過另外的范例，基于圖7中示出的模塊化醫學設備的模塊化醫學設備可以采用具有側連接器儲袋模塊、后連接器儲袋模塊和打印機儲袋模塊的前述七(7)種組合之一的支架。

額外地，圖8A和圖8B分別圖示了支架模塊400的前立體視圖和后立體視圖，所述支架模塊包括具有側壁401和404以及被集成在側壁401與404之間的后壁407和底板410的框架。所述框架在結構上被配置為部分地包圍除顫器/監測器的側面、后部和底部。存儲蓋402從側壁401向上延伸，并且被構造為和/或被配置為例如經由按扣疊蓋并緊固儲袋模塊403。存儲蓋405從側壁404向上延伸，并且被構造為和/或被配置為例如經由按扣疊蓋并緊固儲袋模塊406。存儲蓋408從后壁407向上延伸，并且被構造為和/或被配置為例如經由按扣疊蓋并緊固儲袋模塊409。底板410并入加強橡膠411和橡膠止擋412。還包括的是被耦合到側壁401和404的緊固綁帶413，由此緊固綁帶413用于緊固坐落在框架內的除顫器/監測器。

盡管結合所圖示的除顫器/監測器(例如，(例如，由醫院人員所使用的)醫院內的除顫器/監測器以及(例如，由EMS人員所使用的)醫院外的除顫器/監測器)已經描述了本發明，但是本領域普通技術人員應當意識到，根據本文提供的教導，本公開內容的示范性實施例能夠被實施在其它醫學設備中，包括但不限于，患者監測器(例如，ECG監測器)、自動體外除顫器(AED)和/或其它除顫器。事實上，在這些其它類型的產品中實施的本公開內容的示范性實施例被特定地預期和并被認為是在本公開內容的范圍內。

參考圖1-8，本領域普通技術人員將意識到本公開內容的眾多益處，包括但不限于，除顫器/監測器為終端用戶提供靈活性以存儲附屬物件，尤其是與復蘇相關的物件。

另外，本文中記載本發明的原理、各方面和實施例以及其特定范例的所有陳述，旨在涵蓋其結構和功能上的等價物。額外地，這樣的等價物旨在包括當前已知的等價物以及未來發展的等價物(例如，執行相同或基本相似的功能的所發展的任何元件而無論其結構如何)。因此，例如，本領域普通技術人員將意識到，根據本文提供的教導，在本文中呈現的任何方框圖能夠表示實施本發明的原理的圖示性系統部件的概念視圖。

在描述了本公開內容的優選和示范性實施例(這些實施例旨在是圖示性的而非限制性的)之后，應當注意，按照本文提供的教導，包括附圖，本領域技術人員能夠做出修改和變型。因此，應當理解，能夠在/對本公開內容的優選和示范性實施例中做出在本文中公開的實施例的范圍之內的改變。

此外，應預期到，包括和/或實施根據本公開內容的設備/系統或諸如能夠在所述設備中使用/實施的對應的和/或有關的系統也被預期并且被認為在本發明的范圍之內。而且，用于制造和/或使用根據本公開內容的設備和/或系統的對應的和/或有關的方法也被預期并且被認為在本發明的范圍之內。
