本公開涉及用于制造吸收制品的設備和方法，且更具體地，涉及用于使用激光源來產生弱線而制造吸收制品的方法和設備。

背景技術：

沿組裝線，可通過將部件添加至推進的連續材料纖維網上并且以其它方式修改推進的連續材料纖維網來組裝各種類型的制品，舉例來說，諸如尿布和其它吸收制品。例如，在一些方法中，推進的材料纖維網與其它推進的材料纖維網相組合。在其它示例中，由推進的材料纖維網形成的單個部件與推進的材料纖維網相組合，繼而與其它推進的材料纖維網組合。用來制造尿布的材料纖維網和組成部件可包括：底片、頂片、吸收芯、前耳片和/或后耳片、緊固件組件、以及各種類型的彈性纖維網和組件諸如腿彈性部件、阻擋腿箍彈性部件和腰彈性部件。在將所期望的組成部件裝配好之后，對推進的纖維網和組成部件進行最終刀切以將纖維網分離成離散的尿布或其它吸收制品。然后也可以對離散的尿布或吸收制品進行折疊和包裝。

各種方法和設備可用于將不同部件附接至推進的纖維網和/或以其它方式修改推進的纖維網。例如，一些生產操作被構造用于構造彈性層壓體，所述彈性層壓體包括與沿縱向推進的一個或多個基底粘合的彈性部件。所述操作可被進一步構造用于切割和/或以其它方式將彈性部件的離散長度去活化。在一些操作中，彈性層壓體可推進通過切割工位，所述切割工位切割推進的層壓體中的彈性部件。然而，一些當前構型具有某些缺點。例如，一些當前切割設備可對彈性層壓體造成非預期損壞，諸如通過在切割彈性部件時切斷基底。此外，一些當前切割設備上的刀片可能在相對短的操作時段之后易受磨損。這類刀片磨損可在不一致的彈性切割中出現。此外，在切割裝置整體需要被更換之前可能僅將刀片重復磨銳特定次數，且存在與維修被磨損切割裝置和最終更換切割裝置相關聯的費用。因此，維修和更換切割裝置可能是相對昂貴的。

類似于上述內容，其它生產操作被構造用于使基底沿縱向推進并且從推進的基底上切割和/或移除剪料。在一些操作中，基底可推進通過切割工位，所述切割工位從推進的基底切割剪料。所述剪料隨后可從推進的基底轉移并且進入真空斜槽或者其它類似的設備中以進行處理。在一些情況下，在通過切割輥隙之后，剪料在通過切割工位后可由未切纖維保持附接至推進的基底。因此，剪料可不合意地繼續隨著基底沿著組裝線推進，從而不利地影響進一步處理。

因此，將有益的是，提供被構造成提供基底和/或彈性部件的相對一致切割而不對基底產生過多和/或非預期損壞并且被構造成從推進的基底精確地移除剪料的方法和設備。還將有益的是，提供不易遭受刀片磨損的方法和設備。

技術實現要素：

本公開涉及用于組裝吸收制品的方法和設備，且更具體地，涉及用于使用激光源來切割和/或施加一條或多條弱線的方法和設備。在一些實施方案中，一種用于制造吸收制品的方法包括以下步驟：在載體構件上推進離散部件；圍繞第一旋轉軸線旋轉傳送構件，其中所述傳送構件包括基本上平坦的傳送表面；在所述基本上平坦的傳送表面上接受離散制品；朝向處理構件推進第一基底、第二基底和一根或多根彈性股線；在所述處理構件的外圓周表面上接收第二基底，其中所述處理構件圍繞縱向旋轉軸線旋轉；將所述一根或多根彈性股線的至少一部分附接至第一基底；將第二基底設置在一根或多根彈性股線和第一基底的至少一部分上以形成帶組件；推進帶組件至第一激光源，其中第一激光源將弱線施加在帶組件上；推進帶組件至第二激光源，其中第二激光源切斷形成間隙的一根或多根彈性股線的一部分；以及將離散部件定位在帶組件的一部分上。

在一些實施方案中，一種用于制造吸收制品的方法包括以下步驟：使帶組件圍繞第一導向輥的一部分推進，其中所述帶組件包括外基底、內基底和設置在外基底和內基底之間的一根或多根彈性股線；將帶組件的外基底設置在處理構件的外圓周表面上；圍繞縱向旋轉軸線旋轉處理構件；推進帶組件至第一激光源，其中第一激光源將弱線施加至帶組件中；推進帶組件至剪料移除構件，其中所述剪料移除構件分離形成剪料部分和分離邊緣的弱線；推進帶組件至第二激光源，其中第二激光源切斷形成間隙的一根或多根彈性股線的一部分；朝向處理構件推進離散部件；對離散部件進行取向；以及將離散部件定位在帶組件的一部分上。

在一些實施方案中，一種用于制造吸收制品的方法包括以下步驟：使帶組件沿縱向推進，其中帶組件包括外層、內層和設置在外層和內層之間的一根或多根彈性股線；將帶組件的外層設置在處理構件的外圓周表面上；圍繞縱向旋轉軸線旋轉處理構件；推進帶組件至第一激光源，其中第一激光源將弱線施加至帶組件中；推進帶組件至切割構件，其中所述切割構件切斷形成間隙的一根或多根彈性股線的一部分；以及推進帶組件至剪料移除構件，其中剪料移除構件分離形成剪料部分和分離邊緣的弱線。

附圖說明

圖1為尿布褲的透視圖；

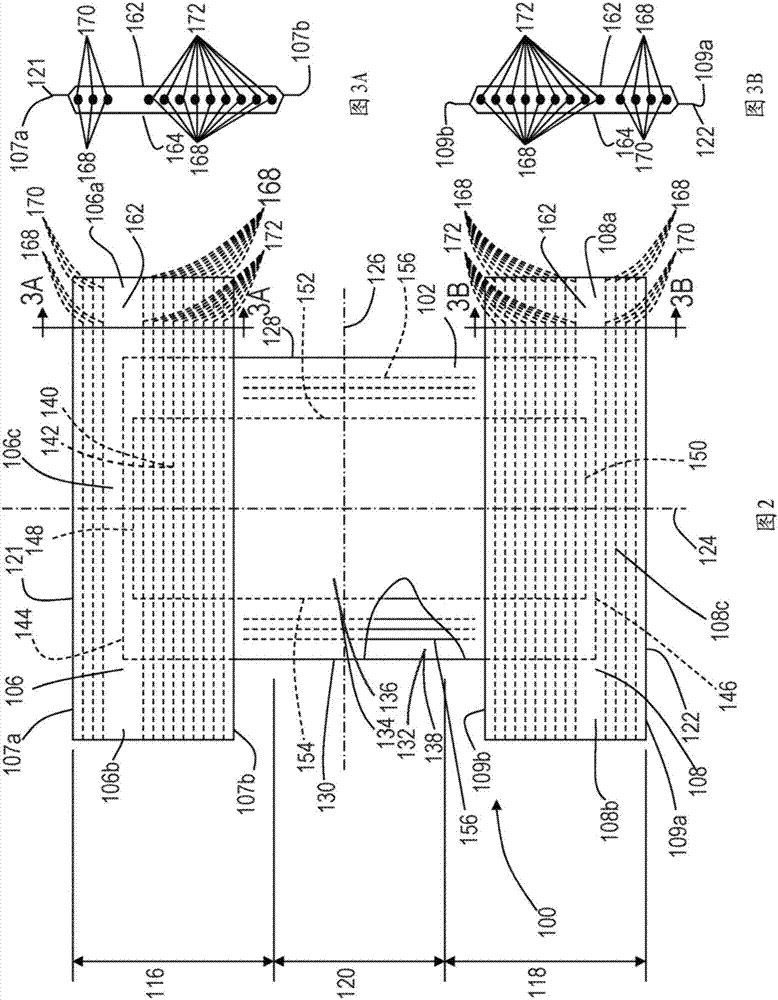

圖2為圖1中所示的尿布褲的部分剖視平面圖；

圖3a為沿線3a-3a截取的圖2的尿布褲的剖視圖；

圖3b為沿線3b-3b截取的圖2的尿布褲的剖視圖；

圖4為尿布的部分剖視平面圖；

圖5為基底的一部分的圖片；

圖6a為基底的切割邊緣的一部分的圖片；

圖6b為基底的切割邊緣的一部分的圖片；

圖6c為基底的切割邊緣的一部分的圖片；

圖6d為基底的切割邊緣的一部分的圖片；

圖6e為基底的切割邊緣的一部分的圖片；

圖6f為基底的切割邊緣的一部分的圖片；

圖6g為基底的切割邊緣的一部分的圖片；

圖7a為包括弱線的基底的一部分的圖片；

圖7b為包括弱線的基底的一部分的圖片；

圖7c為包括弱線的基底的一部分的圖片；

圖8為包括弱線的基底的一部分的圖片；

圖9a為包括分離邊緣的基底的一部分的圖片；

圖9b為包括分離邊緣的基底的一部分的圖片；

圖10a為包括分離邊緣的基底的一部分的圖片；

圖10b為包括分離邊緣的基底的一部分的圖片；

圖11是根據本公開的一個非限制性實施方案的將弱線施加至基底中的設備的示意圖；

圖12a為根據本公開的一個非限制性實施方案的帶組件的俯視圖；

圖12b為根據本公開的一個非限制性實施方案的帶組件的俯視圖；

圖13a為根據本公開的一個非限制性實施方案的處理構件的側視圖。

圖13b為根據本公開的一個非限制性實施方案的設置在處理構件上的帶組件的部分側視圖；

圖14a為根據本公開的一個非限制性實施方案的包括離散弱線的帶組件的俯視圖；

圖14b為根據本公開的一個非限制性實施方案的包括連續弱線的帶組件的俯視圖；

圖14c為根據本公開的一個非限制性實施方案的包括離散弱線和間隙的帶組件的俯視圖；

圖14d為根據本公開的一個非限制性實施方案的定位在激光源和設置在處理構件上的帶組件的一部分之間的掩模的側視圖的示意圖；

圖15為根據本公開的一個非限制性實施方案的包括離散弱線和間隙的帶組件的俯視圖；

圖16是根據本公開的一個非限制性實施方案的將弱線施加至基底中的設備的示意圖；

圖17a為根據本公開的一個非限制性實施方案的包括離散分離邊緣的帶組件的俯視圖；

圖17b為根據本公開的一個非限制性實施方案的包括連續分離邊緣的帶組件的俯視圖；

圖18a為根據本公開的一個非限制性實施方案的在第一取向上的離散部件的俯視圖；

圖18b為根據本公開的一個非限制性實施方案的在第二取向上的離散部件的俯視圖；

圖18c為根據本公開的一個非限制性實施方案的包括離散部件的帶組件的俯視圖；

圖19是根據本公開的一個非限制性實施方案的將弱線施加至基底中的設備的示意圖；和

圖20為根據本公開的一個非限制性實施方案的分離層壓體所需的力的圖形圖示。

具體實施方式

以下術語解釋對理解本公開是可用的。

“吸收制品”在本文中用來指主要功能為吸收和保留污垢和排泄物的消費產品。本文所用的“尿布”是指一般被嬰兒和失禁患者圍繞下體穿著的吸收制品。術語“一次性的”在本文中用來描述通常不旨在洗滌、或者以其它方式復原或作為吸收制品再使用的吸收制品(例如，它們旨在在初次使用后丟棄，并且也可被構造成可回收利用、堆肥處理或以與環境相容的其它方式進行處理)。

“彈性的”、“彈性體”或“彈性體的”是指表現出彈性性能的材料，該材料包括如下任何材料，在向其松弛的初始長度施加力時所述材料能夠拉伸或伸長至比其初始長度長10％以上的伸長長度，并且在釋放所施加的力時將基本上回復至大約其初始長度。

如本文所用，術語“可延展的”是指任何如下材料：在對其施加偏置力時可拉伸至其松弛初始長度的至少約110％的伸長長度(即可拉伸至10％)而不破裂或斷裂，并且在釋放外加力時可顯示出極小的恢復，即恢復小于其伸長的約40％。

術語“活化”或“機械活化”是指使基底或彈性體層壓材料比處理之前更具延展性的方法。

“實時拉伸”包括拉伸彈性部件并將拉伸的彈性部件粘結至基底上。在粘結之后，將拉伸的彈性部件釋放，從而使其收縮，并導致“波紋”基底。在波紋部分被拉至使基底達到約至少一個原始平面尺寸的點時，波紋基底可拉伸。然而，如果基底也是彈性的，則在與彈性部件粘結之前，基底可拉伸超過基底的松弛長度。當被粘結到基底上時，彈性部件被拉伸其松弛長度的至少25％。

如本文所用，術語“接合”涵蓋通過將元件直接附連至另一個元件而將元件直接固定至另一個元件的構型，以及通過將元件附連到(多個)中間構件(所述中間構件繼而附連到另一個元件)而將一個元件間接固定至另一個元件的構型。

“縱向”是指當制品處于平展未收縮狀態時從吸收制品的腰部邊緣至縱向相對的腰部邊緣，或者在雙折制品中從腰部邊緣至襠的底部(即折疊線)基本上垂直延伸的方向。在縱向45度內的方向被認為是“縱向”?！皞?cè)向”是指從制品的縱向延伸的側邊延伸到側向相對的縱向延伸的側邊并大致與縱向成直角的方向。在側向的45度內的方向被認為是“側向”。

術語“基底”在本文中用來描述主要為二維的(即在xy平面中)材料，并且其厚度(在z方向上)與其長度(在x方向上)和寬度(在y方向上)相比相對較小(即1/10或更小)?；椎姆窍拗菩允纠ɡw維網、一層或多層纖維材料、非織造材料、膜和箔片諸如聚合物膜或金屬箔片。這些材料可單獨使用或可包括層合在一起的兩個或更多個層。因此，纖維網為基底。

術語“非織造材料”在本文中是指采用諸如紡粘法、熔噴法、梳理法等方法由連續(長)絲(纖維)和/或不連續(短)絲(纖維)制成的材料。非織造材料不具有織造的或編織的長絲圖案。

術語“縱向”(md)在本文中用來指處理過程中材料流的方向。此外，材料的相對放置和移動可被描述為在處理過程中沿縱向從處理過程上游向處理過程下游流動。

術語“橫向”(cd)在本文中用來指大致垂直于縱向的方向。

術語“褲”(也稱為“訓練褲”、“預閉合尿布”、“尿布褲”、“褲型尿布”、和“套穿尿布”)在本文中是指被設計成用于嬰兒或成人穿著者的具有連續周邊腰部開口和連續周邊腿部開口的一次性吸收制品。在制品被施用至穿著者身上之前，褲可被構造有連續或閉合的腰部開口和至少一個連續的閉合的腿部開口。褲可用多種技術預成形，所述技術包括但不限于使用任何可重復緊固的閉合構件和/或永久性閉合構件(例如縫合、熱粘結、壓力焊接、粘合劑、膠粘劑粘結、機械緊固件等)將制品的各部分接合在一起。褲可沿制品周圍在腰區中的任何位置預成形(例如，側邊緊固的或接縫的、前腰緊固的或接縫的，后腰緊固的或接縫的)。

“預緊固的”在本文是指褲型尿布，其按以下構型制造并提供給消費者，其中在被施用至穿著者身上之前，前腰區和后腰區在包裝時是彼此緊固的或連接的。因此，褲型尿布可具有被設計成用于嬰兒或成人穿著者的連續周邊腰部開口和連續周邊腿部開口。如下文更詳細討論，尿布褲可通過各種技術來預形成，包括但不限于使用可重復緊固的和/或永久性閉合構件(例如，接縫、熱粘結、壓力焊接、粘合劑、膠粘劑粘結、機械緊固件等)將尿布的各部分接合在一起。此外，褲型尿布可在沿腰區周圍的任何位置預形成(例如，側邊緊固的或連接的、前腰緊固的或連接的、后腰緊固的或連接的)。

術語“膠粘尿布”是指在施用至穿著者身上之前具有包裝時彼此未緊固、預緊固或連接的初始前腰區和初始后腰區的一次性吸收制品。膠粘尿布可圍繞其側向中心軸線折疊，其中一個腰區的內部以表面對表面方式與相對腰區的內部接觸，而不將所述腰區緊固或接合在一起。以各種合適的構型公開的示例性膠粘尿布公開于以下美國專利中：美國專利號5,167,897；5,360,420；5,599,335；5,643,588；5,674,216；5,702,551；5,968,025；6,107,537；6,118,041；6,153,209；6,410,129；6,426,444；6,586,652；6,627,787；6,617,016；6,825,393；和6,861,57l。

本公開涉及用于組裝吸收制品的方法和設備，且更具體地，涉及用于使用激光源來切割吸收制品的部件的一個或多個部分和/或在吸收制品的部件的一個或多個部分中產生一條或多條弱線的方法和設備。

為了幫助為對方法實施方案的后續討論提供另外的上下文，下文提供了對呈尿布形式的吸收制品的大體描述，所述尿布可根據本文所公開的方法和設備進行組裝。雖然下文是在制造吸收制品的上下文中討論本文的方法和設備，但應當理解，本文的組裝方法和設備可被構造成制造各種類型的基底。

圖1，2和4示出了諸如尿布的吸收制品100的示例，其可用本文所討論的方法和設備進行組裝。具體地，圖1示出了處于預緊固構型的吸收制品100的透視圖，并且圖2示出了吸收制品100的平面圖，其中尿布的部分背向朝觀察者取向的穿著者。圖1和2中所示的吸收制品100包括基礎結構102和環狀彈性帶104。如下文更詳細討論，第一帶106和第二帶108(其均為彈性的)被連接在一起以形成環狀彈性帶104。

繼續參見圖2，基礎結構102包括第一腰區116、第二腰區118、以及在第一腰區和第二腰區中間設置的襠區120。第一腰區116可被構造為前腰區，并且第二腰區118可被構造為后腰區。在一些實施方案中，前腰區、后腰區、和襠區120各自的長度可為吸收制品100的長度的1/3。尿布100也可包括在前腰區116中的側向延伸的前腰邊緣121和在后腰區118中的縱向相對且側向延伸的后腰邊緣122。為了為本討論提供參照系，圖2的吸收制品100和基礎結構102被示出為具有縱向軸線124和側向軸線126。在一些實施方案中，縱向軸線124可延伸穿過前腰邊緣121并且穿過后腰邊緣122。并且橫向軸線126可延伸穿過第一縱向或右側邊緣128并且經過基礎結構102的第二縱向或左側邊緣130的中點。

如圖1，2和4中所示，吸收制品100可包括面向身體的內表面132和面向衣服的外表面134?；A(chǔ)結構102可包括底片136和頂片138。基礎結構102也可包括具有吸收芯142的吸收組件140，所述吸收芯可設置在頂片138的一部分和底片136的一部分之間。如下文所更詳細討論，吸收制品100也可包括其它特征，諸如腿彈性部件和/或腿箍以增強圍繞穿著者腿部的貼合性。

如圖2中所示，基礎結構102的周邊可由以下部分限定：第一縱向側邊128、第二縱向側邊130；設置在第一腰區116中的第一側向延伸的端邊144；和設置在第二腰區118中的第二側向延伸的端邊146。側邊128和130兩者均在第一端邊144與第二端邊146之間縱向延伸。當吸收制品100被穿著在穿著者的下體上時，基礎結構102的前腰邊緣121和后腰邊緣122可環繞穿著者的腰部的一部分。同時，基礎結構側邊128和130可環繞穿著者的腿部的至少一部分。此外，襠區120一般可被定位在穿著者兩腿之間，其中吸收芯142從前腰區116延伸穿過襠區120至后腰區118。

還應當理解，吸收制品100的一部分或全部也可被制成側向可延展的。另外的延展性可有助于使吸收制品100在穿著者移動期間適形于穿著者的身體。另外的延展性也可幫助例如允許包括基礎結構102的尿布100(所述基礎結構在延伸之前具有特定尺寸)在尿布100和/或基礎結構102的前腰區116、后腰區118、或這兩個腰區中延伸，以對具有不同身材尺寸的穿著者提供另外的身體覆蓋，即，將尿布調整成適合于個體穿著者。只要襠區被延伸到與一個或多個腰區相比相對較小的程度，則一個或多個腰區的此類延伸即可使吸收制品具有大致沙漏形形狀，并且在制品被穿著時可賦予其定制的外觀。

如先前所提及，尿布100可包括底片136。底片136還可限定基礎結構102的外表面134。底片136可為流體(例如，經液、尿液和/或稀便)不可透過的，并且可由薄的塑料膜制成，但也可使用其它柔性的液體不可透過的材料。底片136可防止吸收芯中所吸收和容納的流出物潤濕與尿布100接觸的制品，該制品諸如床單、睡衣和內衣。底片136也可包括織造或非織造材料、聚合物膜諸如聚乙烯或聚丙烯的熱塑性膜、和/或多層的或復合材料，所述多層的或復合材料包括膜和非織造材料(例如，具有內膜層和外非織造層)。底片也可包括彈性體膜。示例性底片136可為具有約0.012mm(0.5密爾)至約0.051mm(2.0密爾)厚度的聚乙烯膜。示例性聚乙烯膜由clopaycorporation(cincinnati，ohio)制造，商品名為br-120和br-121，并且由tredegarfilmproducts(terrehaute，ind.)制造，商品名為xp-39385。也可對底片136進行壓花和/或表面打毛以提供更像布料的外觀。此外，底片136可允許蒸氣從吸收芯中逸出(即，底片是能夠透氣的)，同時仍然防止流出物穿過底片136。底片136的尺寸可取決于吸收芯142的尺寸和/或尿布100的特定構型或尺寸。

也如上所述，吸收制品100可包括頂片138。頂片138還可限定基礎結構102的內表面132的全部或部分。頂片138可具有柔順、松軟感，并且對穿著者的皮膚無刺激。其可沿一個或兩個方向彈性拉伸。此外，頂片138還可為液體可滲透的，從而允許液體(例如，經液、尿液和/或稀便)穿透其厚度。頂片138可由許多各種不同的材料制成，諸如機織材料和非織造材料；開孔或液壓成型的熱塑性膜；開孔非織造材料、多孔泡沫；網狀泡沫、網狀熱塑性膜；和熱塑性稀松布?？椩觳牧虾头强椩觳牧峡砂ㄌ烊焕w維諸如木纖維或棉纖維；合成纖維諸如聚酯、聚丙烯或聚乙烯纖維；或它們的組合。如果頂片138包括纖維，則所述纖維可由紡粘、梳理成網、濕法成網、熔噴、水刺或本領域已知的其它方法來加工。

頂片138可選自高蓬松非織造頂片、開孔膜頂片和開孔非織造頂片。開孔膜頂片可滲透身體流出物但基本上不吸收它們，并且會減弱允許流體流回并回滲穿著者皮膚的趨勢。示例性開孔膜可包括描述于美國專利5,628,097；5,916,661；6,545,197；和6,107,539中的那些。

吸收制品100也可包括接合到基礎結構102的吸收組件140。如圖2和4中所示，吸收組件140在前腰區116中可具有側向延伸的前邊緣148，并且在后腰區118中可具有縱向相對且側向延伸的后邊緣150。吸收組件可具有縱向延伸的右側邊152，且可具有側向相對且縱向延伸的左側邊154，這兩個吸收組件側邊152和154可在前邊緣148與后邊緣150之間縱向延伸。吸收組件140可另外包括一個或多個吸收芯142或吸收芯層。吸收芯142可至少部分地設置在頂片138與底片136之間，并且可按與尿布相容的各種尺寸和形狀來形成。用作本公開的吸收芯的示例性吸收結構描述于美國專利4,610,678；4,673,402；4,888,231；和4,834,735中。

一些吸收芯實施方案可包括流體存儲芯，所述流體存儲芯包含減小的量的纖維素透氣氈材料。例如，此類芯可包括小于約40％,30％，20％,10％,5％，或甚至1％的纖維素透氣氈材料。這種芯可主要包括含量為至少約60％,70％,80％,85％,90％,95％，或甚至約100％的吸收膠凝材料，其中芯的其余部分可包括微纖維膠(如果適用的話)。此類芯、微纖維膠、和吸收膠凝材料描述于美國專利5,599,335；5,562,646；5,669,894；和6,790,798以及美國專利公布2004/0158212和2004/0097895中。

吸收制品100也可包括彈性化腿箍156。應當理解，腿箍156可為且有時候也稱為腿圍、側翼、阻隔箍、彈性箍或襯圈箍。彈性化腿箍156可以各種方式構造來幫助減少身體流出物在腿區中的滲漏。例如，在一些實施方案中，襯圈腿箍160可被定位成鄰近于基礎結構102的側邊130,128，并且阻隔腿箍158可被定位在襯圈腿箍160和吸收制品100的縱向軸線124之間。示例性腿箍156可包括描述于美國專利號3,860,003；4,909,803；4,695,278；4,795,454；4,704,115；4,909,803；以及美國專利公布號2009/0312730a1；和美國專利公布號2013/0255865a1中的那些腿箍。

如上所述，尿布褲可被制造有環狀彈性帶104，并且以如下構型提供給消費者：其中在被施用至穿著者身上之前，前腰區116和后腰區118在包裝時彼此連接。因此，吸收制品可具有諸如圖1中所示的連續周邊腰部開口110和連續周邊腿部開口112。如先前所提及，環狀彈性帶104由與第二彈性帶108連接的第一彈性帶106限定。如圖2中所示，第一彈性帶106限定相對的第一端區106a和第二端區106b以及中心區106c，并且第二彈性帶108限定相對的第一端區108a和第二端區108b以及中心區108c。

第一彈性帶的中心區106c與基礎結構102的第一腰區116相連接，并且第二彈性帶108的中心區108c與基礎結構102的第二腰區118相連接。如圖1所示，第一彈性帶106的第一端區106a與第二彈性帶108的第一端區108a在第一側接縫178處連接，并且第一彈性帶106的第二端區106b與第二彈性帶108的第二端區108b在第二側接縫180處連接，從而限定環狀彈性帶104以及腰部開口110和腿部開口112。

如圖2,3a和3b中所示，第一彈性帶106也限定外側向邊緣107a和內側向邊緣107b，并且第二彈性帶108限定外側向邊緣109a和內側向邊緣109b。外側向邊緣107a，109a也可限定前腰邊緣121和側向延伸的后腰邊緣122。第一彈性帶和第二彈性帶也可各包括外部面向衣服層162和內部面向穿著者層164。應當理解，第一彈性帶106和第二彈性帶108可包括相同的材料，并且/或者可具有相同的結構。在一些實施方案中，第一彈性帶106和第二彈性帶可包括不同的材料，并且/或者可具有不同的結構。應當理解，第一彈性帶106和第二彈性帶108可由各種材料構造。例如，第一帶和第二帶可由以下材料制成：諸如塑料膜；開孔塑料膜；離散股線；天然材料的織造纖維網或非織造纖維網(例如，木纖維或棉纖維)、合成纖維(例如，聚烯烴纖維、聚酰胺纖維、聚酯纖維、聚乙烯纖維、或聚丙烯纖維)或者天然纖維和/或合成纖維的組合；或涂覆的織造纖維網或非織造纖維網。在一些實施方案中，第一彈性帶和第二彈性帶可包括合成纖維的非織造纖維網，并且可包括可拉伸的非織造材料。在其它實施方案中，第一彈性帶和第二彈性帶可包括內部疏水的、不可拉伸的非織造材料和外部疏水的、不可拉伸的非織造材料。

第一彈性帶106和第二彈性帶108也可各自包括插置在外層162與內層164之間的帶彈性材料。帶彈性材料可包括一個或多個彈性元件，諸如沿彈性帶的長度延伸的股線、帶狀物或片。如圖2,3a和3b中所示，帶彈性材料可包括多根彈性股線168，它們?cè)诒疚闹锌杀环Q為外腰彈性部件170和內腰彈性部件172。

如圖2中所示，外腰彈性部件170在相對的第一端區106a與第二端區106b之間連續地側向延伸并橫跨第一彈性帶106的中心區106c，并且在相對的第一端區108a與第二端區108b之間連續地側向延伸并橫跨第二彈性帶108的中心區108c。在一些實施方案中，一些彈性股線168可被構造有區域中的不連續部分。例如，如圖2中所示，內腰彈性部件172沿第一彈性帶106和第二彈性帶108間斷地延伸。更具體地，內腰彈性部件172沿相對的第一端區106a和第二端區106b延伸并部分地橫跨第一彈性帶106的中心區106c。內腰彈性部件172也沿相對的第一端區108a和第二端區108b延伸并部分地橫跨第二彈性帶108的中心區108c。因此，內腰彈性部件172不橫跨第一彈性帶106和第二彈性帶108的整個中心區106c,108c延伸。因此，一些彈性股線168可不連續地延伸穿過第一彈性帶106和第二彈性帶108的如下區，所述區中第一彈性帶106和第二彈性帶108與吸收組件140重疊。在一些實施方案中，一些彈性股線168可部分地延伸到第一彈性帶106和第二彈性帶108的如下區中，所述區中第一彈性帶106和第二彈性帶108與吸收組件140重疊。在一些實施方案中，一些彈性股線168可不延伸到第一彈性帶106和第二彈性帶108的如下任何區中，所述區中第一彈性帶106和第二彈性帶108與吸收組件140重疊。應當理解，第一彈性帶106和/或第二彈性帶108可在外腰彈性部件170和/或內腰彈性彈性部件172中被構造有各種構型的不連續部分。

在一些實施方案中，可沿縱向以恒定間隔設置彈性股線168。在其它實施方案中，可沿縱向以不同間隔設置彈性股線168。如下文所更詳述，帶彈性股線168在拉伸狀態中可插置并接合在未收縮的外層與未收縮的內層之間。當帶彈性材料松弛時，帶彈性材料回到未拉伸狀態并使外層和內層收縮。帶彈性材料可在環狀彈性帶區域中提供期望的變化的收縮力。應當理解，可按與圖2中所描繪的方式不同的方式來構造基礎結構102和彈性帶106,108。

參考圖4，在一些實施方案中，吸收制品100可包括緊固系統。緊固系統可用來提供圍繞吸收制品的周圍的側向張力以將吸收制品保持在穿著者身上。緊固系統可包括緊固件，諸如帶突出部、鉤-環緊固部件、聯鎖緊固件諸如突出部和狹槽、扣環、紐扣、搭鎖、和/或雌雄同體緊固部件。著陸區182可設置在前腰區116上以使緊固件的至少一部分可釋放地與其附接。示例性緊固系統可包括以下美國專利中所述的那些扣緊系統：美國專利號3,848,594；4,662,875；4,846,815；4,894,060；4,946,527；5,151,092和5,221,274。

如圖4中所示，吸收制品100可包括前耳片184和后耳片174。前耳片184和后耳片174可為基礎結構102的一體部分。例如，前耳片184和后耳片174可由頂片138和/或底片136形成。另選地，前耳片184和后耳片174可附接至底片136和/或頂片138。前耳片184和后耳片174可為可延展的以促進附接在著陸區182上并保持圍繞穿著者的腰部放置。后耳片174可包括突片構件176。突片構件176可附接至后耳片174的一部分以促進附接至著陸區182。

如先前所提及，根據本公開的方法可用來組裝離散吸收制品100和/或吸收制品100的各種部件，舉例來說，諸如基礎結構102、彈性帶106，108和/或腿箍156。雖然如圖1,2和4中所示，可在吸收制品100的上下文中提供以下方法，但應當理解，本文的方法和設備可與各種方法構型和/或吸收制品一起使用，舉例來說，諸如以下美國專利中所公開的方法構型和/或吸收制品：美國專利號7,569,039；美國專利公布號2005/0107764a1、2012/0061016a1、和2012/0061015a1；2013/0255861a1；2013/0255862a1；2013/0255863a1；2013/0255864a1；和2013/0255865a1。

如先前所提及，根據本公開的設備和方法可用來組裝吸收制品。各種部件用來組裝吸收制品。這些部件中的一些可能需要切割使得部件為適當尺寸和/或適當形狀，例如以附接至其它部件。這些部件中的大多數，諸如頂片和底片，由非織造材料制成，如先前所公開。

激光源已是一種用來切割這些組成部件的方法。激光源可用于將激光束投射在部件部分處，所述組成部件可為例如推進的基底。激光束與推進的基底的非織造材料的一部分相互作用，從而導致對推進的基底的該部分的切割。推進的基底分離成第一部分和第二部分。第一部分和第二部分各自具有切割邊緣。所述切割邊緣為由激光源形成的邊緣，從而引起對非織造材料的消融和熔融。一般來說，激光源使用的功率越大，非織造材料可分離得越快。由于高制造速度，使用激光源切割基底需要相對較大量的功率。

然而，增加激光源的功率可導致最終切割邊緣的降級。更具體地，利用激光源來切割非織造部件可在組成部件的切割邊緣處產生粗糙感。這個粗糙邊緣是由積聚材料的形成引起。材料的積聚部分是由非織造基底的分離期間非織造材料的彈性和/或熱變形引起。與激光束相對直接接觸的單個纖維被消融。然而，非織造材料沿著切割邊緣或分離邊緣不被消融的單個纖維經歷熔融和/或收縮以及后續冷卻。在已分離的非織造材料的后續冷卻期間，沿著切割邊緣的纖維快速回縮，其也可被描述為回卷，從而導致材料積聚在纖維的末端部分處。此外，一個或多個纖維可接合在一起以形成積聚材料簇。一般來說，用來分離非織造材料的功率越大，在切割邊緣處積聚的材料和/或簇的量越大。吸收制品特別不期望此積聚材料。吸收制品旨在被穿戴或與個體皮膚緊密接觸地使用。因此，不期望具有被感覺為粗糙和/或劣等(其也可導致對穿著者皮膚的刺激)的吸收制品。

還應當理解，快速回縮的至少一部分(也稱為回卷)可由用于形成非織造基底的方法引起。用于形成非織造基底的單個纖維可由擠出方法制成。擠出機迫使單個纖維通過管狀結構，從而導致單個纖維受到某種張力。當纖維被鋪開來形成非織造基底時，單個纖維仍然受到相對量的張力。然而，當激光源作用于單個纖維以將它們分離時，單個纖維中的張力在單個纖維分離時被釋放，從而引起單個纖維想要松弛。單個纖維的此張力釋放和松弛可造成材料積聚在已經歷激光源所進行的分離的單個纖維的末端處。單個纖維中的張力可僅是造成材料積聚在單個纖維的末端處的一個因素或多個因素。

圖5示出了非織造基底200，其包括非織造材料的第一層和第二層，已經歷了激光源對其進行的切割或已在由激光源施加弱線之后經歷了分離。使用激光源來切割(本文中也稱為切斷)基底200與使用激光源來將弱線施加至基底和隨后分離基底相比，產生具有相對不同特性的邊緣。如下文所述，分離邊緣相對于切割邊緣可為優選的。應當理解，當激光源單獨地沿著切割邊緣將基底分離成第一部分和第二部分時，其切斷或切割基底。當激光源作用于基底時，激光源施加弱線，從而導致分離非織造材料的纖維的一些但并非全部，并且可施加后續力以將基底分離成第一部分和第二部分。

下文是對其中切割基底和其結果的示例的討論。沿著切割邊緣202切割基底200，其示于圖5中。切割邊緣202可包括中心部分204和邊緣部分206。在此示例性實施方案中，激光源在其總功率容量的60％下操作。圖6a-6h示出了在用于其總功率容量的60％下操作的激光源切割基底200之后切割邊緣202的特性。應當理解，激光源可在總功率輸出的各種水平下操作。圖6a為基底200在中心部分204處的側視圖。圖6b和6c示出了邊緣部分206的左邊和右邊的區域。此外，圖6d和6e示出了基底200的第一表面208和基底200的第二表面210。圖6d和6e中的箭頭指示相同區域，即區域a和區域b。此外，圖6f和6g示出了切割邊緣202的兩個另外側視圖。如圖6a-6g中所示，非織造材料的纖維在末端部分處和/或沿著切割邊緣具有積聚材料220。此外，在單個纖維的末端部分處的積聚材料220已與其它纖維的積聚材料220接合在一起而形成積聚材料的簇222。此積聚材料220和積聚材料的簇222使該切割邊緣有粗糙感和/或劣等感。

與前述內容相比，期望具有用于吸收制品中的被認為柔軟、光滑和/或無刺激的組成部件(諸如基底)。因此，為了解決前述問題，可使用激光源來將弱線施加至非織造基底200中，而非切穿或切斷非織造基底。弱線212不分離非織造基底200。在激光源施加弱線之后，多個非織造纖維保持連接。這些纖維保持基底不分離，并且需要另外的力將非織造基底分離成第一部分和第二部分。

在此示例性實施方案中，激光源在其總功率容量的25％下操作。圖7a-7d,8,9a-9b和10a-10b示出了在于其總功率容量的25％下操作的激光源施加弱線至基底200中之后分離邊緣204的特性。應當理解，激光源可在總功率輸出的各種水平下操作。

圖7a和7b示出了由激光源施加至基底200上的弱線212。圖7b為圖7a中所示的區域的放大視圖。類似地，圖7c和7d示出了具有弱線212的基底的另一部分。圖7d為如圖7c中所示的弱線212的部分的詳細視圖。在激光源將弱線212施加至基底200中之后，基底200可沿著弱線212分離使得基底被分離成第一部分214和第二部分216。圖8示出了基底200沿著弱線212的分離，從而產生沿著第一部分214和第二部分216兩者的分離邊緣218。圖9a和9b示出了在沿著分離邊緣218分離之后基底200的一部分的第一表面208和第二表面210。圖10a和10b示出了分離邊緣218的一部分。

如由圖所表明，分離邊緣218包括少于切割邊緣202的材料積聚，如圖6a-6g中所示。材料積聚的減少導致分離邊緣218被感覺為柔軟和/或光滑。此外，如由圖所表明，分離邊緣218具有在于分離邊緣218處分離期間已松散的更多數量的纖維。這些松散的纖維也可造成基底200在分離邊緣218處的更柔軟和/或更光滑的感覺。

本公開涉及一種在利用激光源時克服前述缺陷并且制造相比于已經歷激光源所進行的切割的類似基底和/或其它組成部件被感覺為更柔軟和/或更光滑的基底和/或其它組成部件的方法和設備。

圖11示出了可用于制造如先前所述的吸收制品100的設備300的示例性示意圖。設備300可包括處理構件302。處理構件302可圍繞縱向旋轉軸線310旋轉；此外，處理構件302可被構造成接收帶組件304。應當理解，帶組件用于描述本文中的方法和設備，但是任何層壓體或多層基底可用在本文所討論的方法和設備中。帶組件304可沿縱向md朝向處理構件302推進。第一導向輥306可輔助帶組件304傳送至處理構件302的外圓周表面308上。處理構件302的外圓周表面308可包括一個或多個孔，如圖13a中所示。真空源(未示出)可與一個或多個孔流體連通。真空源允許流體朝向縱向旋轉軸線310循環通過一個或多個孔。流體移動可導致帶組件304被迫朝向處理構件302的外圓周表面308。處理構件302可圍繞縱向旋轉軸線310旋轉，從而引起帶組件304朝向激光源312推進。激光源312可用于將離散弱線施加至帶組件304中或?qū)⑦B續弱線施加至帶組件304中。具有連續弱線和離散弱線中的至少一者的帶組件304可推進至另外的處理過程，諸如從帶組件304分離離散剪料部分和/或連續剪料部分和/或?qū)⒘硗獠考砑又翈ЫM件304。第二導向輥314可用于使帶組件304推進至這些后續處理過程和/或用于輔助后續處理過程。此方法和設備將在本文中作更詳細描述。

如先前所述，可使帶組件304朝向處理構件302推進。帶組件304可包括第一帶106和第二帶108，如圖12a中所示。第一帶106和第二帶108可被隔開使得吸收芯或其它離散部件可橫跨第一帶106的一部分和第二帶108的一部分設置。第一帶106和第二帶108可各自包括外層162、設置成與外層162成面向關系的內層164，以及設置在外層162和內層164之間的彈性股線168。彈性股線168可沿縱向md拉伸且與第一基底層162和/或第二基底層164粘結。更具體地，彈性股線168可用粘合劑沿縱向md與第一基底層164和/或第二基底層162連續地粘結，并且/或者彈性股線168可用粘合劑沿縱向md與第一基底層162和/或第二基底層164間斷地粘結。因此，彈性股線168可包括沿縱向md的非粘結區。彈性股線在非粘結區中不粘結至第一基底162或第二基底164中的任一者。應當了解，粘合劑也可在彈性股線168之間施涂于第一基底162和第二基底164。

在一些實施方案中，如圖12b中所示，帶組件304可包括單一主體基底316。主體基底316可包括外層162、設置成與外層162成面向關系的內層164，以及設置在外層162和內層164之間的一根或多根彈性股線168。

帶組件304可推進至處理構件302的外圓周表面308上，如圖11中所示。帶組件304可設置在處理構件302上使得帶組件304的外層162或內層164設置在外圓周表面308上。更具體地，外層162和內層164中的至少一者的任一表面可設置在外圓周表面308上。應當理解，外層162和內層164可各自由具有不同性質(諸如纖維類型、添加劑和密度)的一個或多個層組成。外層162的性質和內層164的性質可使得有利于使一層或另一層緊鄰于激光源或者與激光源成面向關系。

還應當理解，分離邊緣的特性可使得有利于使外層162或內層164與激光源成面向關系。更具體地，如圖7a-7d，9a-9b和10a-10b中所示，分離邊緣可仍然包括單個纖維在末端處具有積聚材料的部分。纖維具有積聚材料的部分在定位成與激光源成面向關系的層上(換句話說，在當作用于基底上時激光束最初遇到的層上)較大。因此，具有較大的積聚材料部分的層可定位在吸收制品上使得其減少或消除與穿著者皮膚的接觸，并且具有較小積聚材料部分的層可定位在吸收制品上使得其可接觸穿著者皮膚。使內層164或外層162在單個纖維的末端處具有較大的積聚材料部分的部分最小化可輔助層被感覺到的柔軟度。本文中所述的方法和設備可作用于基底的內層164或外層162。

在一些實施方案中，彈性股線168可定位在外圓周表面308上的某個位置中。因此，外圓周表面可包括其中可放置彈性股線168的一個或多個溝槽，如圖13a和13b中所示。

圖13a示出了處理構件302，所述處理構件包括外圓周表面308。外圓周表面308可包括一個或多個孔318，所述孔被構造成將空氣朝向或遠離縱向旋轉軸線310傳送。一個或多個孔318可在旋轉和后續處理期間輔助將帶組件304傳送至外圓周表面308上并且將帶組件304保持在適當位置。

此外，外圓周表面308可包括一個或多個溝槽320。所述一個或多個溝槽可包圍外圓周表面308使得溝槽圍繞旋轉軸線310延伸。在一些實施方案中，所述溝槽中的全部或一些可僅部分圍繞旋轉軸線310延伸。換句話說，溝槽320可被放置成使得在溝槽部分之間存在未開槽部分。此外，溝槽可沿橫向隔開使得每個溝槽320之間存在均勻距離。還應當理解，溝槽320可沿橫向隔開使得每個溝槽320之間存在非均勻距離，如圖13a中所示。溝槽可沿橫向cd隔開，使得每個溝槽對應于彈性股線168的期望間距。外圓周表面308可包括任何數量的溝槽320，所述溝槽允許帶組件304在帶組件304的推進期間保持在期望位置中和/或?qū)⒁桓蚨喔鶑椥怨删€168定位在帶組件304中。例如，為了定位彈性股線168，外圓周表面308可包括多個溝槽320，在帶組件304被傳送至處理構件302上時，將彈性股線168定位在所述溝槽中。圖13b示出了外圓周表面308的一部分，其包括其中定位彈性股線168的一個或多個溝槽320。應當理解，所述溝槽可為任何形狀，諸如半圓形、三角形、六邊形、梯形、或阻礙彈性股線移動和/或保持彈性股線168圍繞外圓周表面308的位置的任何其它形狀。

如圖11中所示，處理構件302使帶組件304推進至激光源312。激光源312可用于將弱線施加至帶組件304中。弱線是指任何弱化材料區或區域，并且可包括線性和非線性圖案，諸如弱曲線圖像，或其它形狀，諸如圓形、矩形或三角形。激光源通過引起非織造材料的一些纖維分離但不引起非織造材料的全部纖維分離而形成弱線。因此，在激光源作用于帶或其它基底之后，基底保持附接在某些位置處但在其它位置處已變成分離。激光源的功率和基底的性質確定在激光源施加弱線之后基底保持附接的量。弱線可為離散弱線或連續的弱線。離散弱線可為在兩個產品間距的長度內包括第一端點和第二端點的線。連續弱線可為在兩個或更多個產品間距的長度內連續的線。產品間距pp為在連續基底被切割成離散部分之后離散基底的長度。圖18c中示出了產品間距pp的示例。在第一切割線和平行于可為帶組件304的基底的邊緣232的鄰近第二切割線之間測量產品間距，如圖18c中所示。

如圖14a中所示，激光源312可用于將離散弱線施加至帶組件中。更具體地，例如，第一激光源322可定位成鄰近第一帶106，且第二激光源324可定位成鄰近第二帶108。第一激光源322可用于將離散弱線224施加至第一帶106中。第二激光源324可用于將離散弱線224施加至第二帶108中。第一激光源322和第二激光源324中的每個可通電或斷電以產生每條離散弱線。當帶組件304沿縱向推進時，激光源322,324可通電以施加離散弱線且隨后斷電直至帶組件304推進至其中需要施加第二離散弱線至帶組件上的位置為止。每條離散弱線224可具有諸如關于圖7a-7d,9a-9b和10a-10b描述的弱線212的特性。

還應當理解，也可通過保持通電的激光源將離散弱線施加至基底。例如，激光源可保持通電但是可被轉移至基底的邊緣，或者激光源可被引導至處理構件的外圓周表面。更具體地，當基底沿縱向推進時，激光源保持通電。隨著基底推進，激光源的激光束可被轉移使得其施加離散弱線，并且隨后可被再次轉移使得激光束鄰近基底邊緣，或者換句話說，不作用于基底，而是定位在處理構件的外圓周表面上。

激光源322,324的功率輸出可在激光源被通電或在激光源被斷電時進行調整。例如，可在第一功率輸出處將第一離散弱線施加至帶組件，并且可在第二功率輸出處將第二離散弱線施加至帶組件，其中第一功率輸出大于或小于第二功率輸出。在施加單條離散弱線時，也可調整激光源的功率。更具體地，激光源可在第一功率輸出處施加離散弱線的一部分，并且在第二功率輸出處施加離散弱線的另一部分，所述第二功率輸出大于或小于所述第一功率輸出。例如，帶組件可包括具有單個基底層的第一部分和具有一個以上基底層(諸如兩個或三個基底層)的第二部分?？赡苄枰獙㈦x散或連續弱線施加在帶組件的第一部分和第二部分兩者上。因此，在激光源將弱線施加于包括僅單個基底層的第一部分上時，激光源可在第一功率輸出處操作，并且在激光源將弱線施加于包括一個以上基底層的第二部分上時，激光源可在不同于第一功率輸出的第二功率輸出處操作。當激光源被通電且施加弱線至帶組件中時，激光源可從第一輸出功率調整至第二輸出功率。激光源的功率輸出可隨著其中需要施加弱線的基底層的數量增加而增加。應當理解，可存在一個或多個激光源321，此取決于切割和/或需要施加至帶組件304中的弱線類型。

弱線可為連續弱線，如圖14b中所示。第一激光源322可定位成鄰近第一帶106，并且第二激光源324可定位成鄰近第二帶108。第一激光源322可用于將連續弱線226施加至第一帶106中。第二激光源324可用于將連續弱線226施加至第二帶108中。連續弱線226可具有諸如關于圖7a-7d,9a-9b和10a-10b描述的弱線212的特性。應當理解，當激光源322,324施加連續弱線至帶組件上時，可調整激光源的功率輸出，如先前所述。此外，為了確保弱線的剪料部分的分離，激光源的功率輸出可能需要圍繞連續弱線的曲線或非線性部分而增加。這可引起這些區中的更多纖維分離，從而使得更易于沿著連續弱線從帶組件分離并移除剪料。

在一些實施方案中，可使用一系列激光源，如圖14c中所示。例如，第一激光源322可用于將離散弱線224施加至第一帶106中，并且第二激光源324可用于將離散弱線224施加至第二帶108中。此外，第三激光源326和第四激光源328可用于切斷形成帶組件304中的彈性股線168的間隙330的一根或多根彈性股線168。更具體地，第三激光源326可用于切斷第一帶106中的一根或多根彈性股線168，并且第四激光源328可用于切斷第二帶108中的一根或多根彈性股線168。彈性股線168可定位在帶組件疊覆離散部件或子組件的部分中，諸如吸收芯，如參考圖2和4所述，其在后續處理過程中可設置在帶組件304上。彈性股線168可在此區中被切斷以防止帶組件聚集在吸收芯和/或基礎結構的區中，吸收芯和/或基礎結構是可添加至帶組件304的組成部件的示例。激光源可被構造成切斷任何數量的彈性部件168。因此，間隙尺寸跨帶組件304可不同。

在一些實施方案中，激光源可在帶組件沿縱向推進時沿橫向操作以切斷一根或多根彈性股線。更具體地，激光源和/或由激光源發射的激光束可被操作成使得其橫跨彈性股線期望被切斷的部分施加連續線。應當理解，激光源312和/或激光束也可沿與橫向cd成某個角度的方向移動。例如，激光源312或激光束可沿基本上對角方向移動，這是因?yàn)閹ЫM件304沿縱向md移動。因此，帶組件沿縱向移動可以激光的移動進行解釋使得激光源和/或激光束沿對角方向移動使得彈性股線在平行橫向延伸的線中切斷。

在一些實施方案中，掩模332可用于防止非織造材料未疊覆彈性股線168的那些部分受激光源影響。掩模332可定位在激光源324和帶組件304之間，如圖14c和14d中所示。掩模332可包括：傳送部分334，其允許激光源與基底和(多根)彈性股線相互作用；和防止性部分336，其阻止激光源作用于基底和(多根)彈性股線。掩模332可被定位成使得傳送部分334與彈性股線重合并且防止性部分336與彈性帶不具有彈性股線的部分重合。換句話說，激光源可在其沿橫向移動時連續操作以切斷彈性股線168。掩模允許激光源僅影響非織造基底的某些部分，最合意的是疊覆彈性股線168的部分。掩模332可被構造有任何數量的傳送部分和防止性部分。這些部分的數量和設計將部分取決于期望受激光源影響的非織造基底的部分。掩模可為可移動的。掩?？裳匾粋€(gè)或多個方向繼續調整使得其可保持與期望被激光源作用的基底部分對準。

在一些實施方案中，激光源可被施加脈沖使得非織造基底的某些部分保持不受激光源影響。例如，可控制激光源使得激光源在某個時間段內被通電并且在某個時間段內被斷電。激光源被通電和斷電的時間量可部分取決于帶組件沿縱向推進的速度和弱線的特性。每當激光源完成一個通電/斷電周期時，可改變激光源被通電和斷電的時間量。因此，在第一周期中，激光源可在較長時間段內保持通電，而在后續周期中可在較短時間段內保持通電。

對激光源施加脈沖也可用于影響弱線或切割的質量。例如，對激光源施加脈沖可減少被傳送至區中的材料的熱量，從而減少單個纖維的熔融和鄰近纖維成簇的量。因此，脈沖施加也可輔助改善切割邊緣或分離邊緣的如使用者所感覺的柔軟度。

對激光源施加脈沖可用于施加連續弱線或離散弱線兩者。對用于施加連續弱線或離散弱線的激光源施加脈沖可導致弱線具有受激光源影響的區的單個離散段。因此，離散弱線可包括離散段，并且連續弱線可在由已被施加脈沖的激光源施加時包括離散段。

應當理解，欲以此方式使用激光源來切斷一個或多個彈性部件，必須知道或檢測彈性部件的位置。如先前所述，處理構件的外圓周表面可包括一個或多個溝槽。因此，每根彈性股線可設置在溝槽內，或者將被切斷的那些彈性股線可設置在一個或多個溝槽內。可預定溝槽的位置，并且因此可知道彈性股線的位置。另選地或除前述內容之外，可使用高速相機來檢測彈性股線的位置。彈性股線的位置然后可被傳達至激光源，并且激光源可被相應地操作。

圖15示出了鄰近于包括主體基底316的帶組件304的第一激光源322和第二激光源324。在一些實施方案中，可使用第一激光源322來切斷一根或多根彈性股線168以在彈性股線中形成間隙330。為了切斷一根或多根彈性股線322，可對第一激光源施加脈沖，使得當激光源設置在彈性股線上時，激光源被通電，并且當激光源未設置在彈性股線上，激光源被斷電。另選地，或除了對激光源施加脈沖之外，可使用掩模來控制基底的哪些部分可被激光源影響。對激光源施加脈沖以及掩模的使用也可結合具有一個或多個溝槽的外圓周表面使用以輔助定位應當被切斷的彈性股線。第二激光源324可用于施加弱線。如圖15中所示，第二激光源324可將離散弱線224施加至主體基底316中。還應當理解一條或多條連續弱線也可或另選地由第二激光源324施加至主體基底316中。第二激光源324可沿橫向cd遍歷第二位置。在第二位置中，也可使用第二激光源324來切斷一根或多根彈性股線以在彈性股線中形成間隙330。一根或多根彈性股線168可以如先前所討論的任何方式切斷。

應當理解，在切斷彈性股線時，需要通過控制基底層于激光源的暴露而使損壞最小化并且確保彈性股線分離。換句話說，意圖是，在分離所有非織造纖維之前切斷彈性股線。一般來說，設置在激光源和彈性股線之間的非織造基底將在彈性股線之前降級，諸如通過熔融和/或消融，這是由非織造基底和彈性股線的性質引起。更具體地，每種不同材料均具有吸收性為最大或最優時所處的波長或波長范圍。因此，可選擇激光源使得由激光束發射的波長相比于非織造基底而更容易地被彈性股線吸收。在這種情況下，彈性股線可在非織造基底的所有纖維分離之前斷裂。應當理解，當彈性股線由激光源作用時，彈性股線可受到張力。受到張力的彈性部件想要松弛。彈性股線的這個性質也可在使非織造基底的所有纖維斷裂之前輔助切割彈性股線。

然而，可改變材料來增加其吸收性，即使激光源在其最優的波長范圍外操作。在一些實施方案中，能夠以化學方式改變彈性股線使得彈性股線具有增加的能量吸收率，或吸收性?？稍谥T如通過擠出方法或其它已知方法形成彈性股線之前，將這些化學添加劑添加至形成每根彈性股線的材料。也可在形成之后，將這些化學添加劑添加至彈性股線。例如，可將這些化學品局部施涂至每根彈性股線。也可將這些化學添加劑添加至將彈性股線附接至非織造基底的粘合劑。這類化學添加劑可購自clearweld,binghamton,ny?？商砑舆@些化學添加劑來確保存在于弱線中的彈性股線168被切斷或可在剪料從帶組件304分離時用相對較小的力切斷，并且確保存在于帶組件304的區中的彈性股線168被切斷同時不毀壞基底層。

還應當理解，可使用任何數量的激光源來切斷彈性股線和/或?qū)⑦B續或斷續弱線施加至帶組件中。例如，可使用單個激光源來將連續弱線或斷續弱線施加至第一帶106和第二帶108中，并且可使用另一激光源來切斷第一帶106和第二帶108兩者中的彈性股線。

激光源312，如圖11中所示，可為產生并放大光的任何設備。更具體地，激光源可為將能量變換成其它形式的電磁輻射(例如光)的任何設備。在一些實施方案中，激光源可為co2激光或nd:yag激光。然而，可使用能夠弱化基底的任何類型的激光。激光源312可發射上百瓦，其可集中在相對較小區域上，也稱作焦點區域。例如，焦點區域可為約30μm至約300μm，和/或約50μm至約200μm，和/或約100μm至約150μm，包括它們之間所有的0.1μm。然而，如果激光源發射過多功率，那么可切割或切斷一個或多個基底層。切割材料所需的最小功率被稱為切割功率。通過使激光源在小于其切割功率的功率下操作，可將弱線施加至一個或多個基底。更具體地，為了施加弱線，激光源可在其切割功率的約98％至約5％下操作。

例如，總功率容量為600瓦的激光源312可作用于帶組件304上，所述帶組件包括第一帶106，所述第一帶包括第一基底、第二基底和在它們之間的彈性股線，如圖12a中所示。如果總功率容量為600瓦的激光源312在其總功率容量的100％-60％的功率下操作，那么激光源312切割或切斷第一帶106。更具體地，如果激光源312的總功率容量是600瓦，那么激光源312于60％下操作時將發射360瓦。發射360瓦的激光源312切割或切斷第一帶106。然而，在低于360瓦下，激光源312無法切穿第一帶。因此，激光源具有360瓦的切割功率。為了施加諸如先前所公開的弱線，激光源312在低于總功率容量的60％下或低于360瓦下操作以施加弱線而非切割或切斷帶。激光源312可在其總功率容量的約58％至約24％下操作，或換句話說，激光源可在低于其切割功率的約98％下操作。在本示例中，激光源312可發射約330瓦至約150瓦以將弱線施加至帶106中。

一般來說，由激光源312發射的功率越低，分離纖維的數量越少。激光源312的最優操作設置可為使得激光源不分離存在于帶組件304的非織造基底中的全部纖維。激光源312的精確設置可部分取決于激光源將在其中施加弱線的材料、激光源的類型以及激光源與材料或基底相距的距離。前述內容適用于本文所討論的任何激光源。

在將激光源312作用于帶組件304上之后，帶組件304可繼續由處理構件302推進。參考圖11，帶組件304可被傳送至第二導向輥314并且使其朝向后續處理過程推進。處理構件302可包括壓力源(未示出)，所述壓力源將氣體和/或流體傳送通過一個或多個孔318，從而引起帶組件304被迫遠離處理構件302的外圓周表面308。

如先前所討論，帶組件304可經歷一個或多個處理過程。圖16示出了可用于制造吸收制品100的設備300的示例性實施方案。處理構件302可圍繞縱向旋轉軸線310旋轉并且被構造成接收帶組件304，如先前所討論。

帶組件304可沿縱向md朝向處理構件302推進。第一導向輥306可輔助帶組件304傳送至處理構件302的外圓周表面308上。處理構件302的外圓周表面308可包括一個或多個孔。真空源(未示出)可與一個或多個孔流體連通。真空源允許氣體朝向縱向旋轉軸線310循環通過一個或多個孔。流體移動可導致帶組件304被迫朝向處理構件302的外圓周表面308。處理構件302可圍繞縱向旋轉軸線310旋轉，從而引起帶組件304朝向激光源312推進，所述激光源可包括一個或多個激光源，如先前所討論。激光源312可用于將離散弱線施加至帶組件304中或?qū)⑦B續弱線施加至帶組件304中。

處理構件304然后可使所述帶組件304推進至切割構件350。切割構件350可用于切斷一根或多根彈性股線168。切割構件350可為諸如美國專利號8,440,043中所公開的設備。

包括連續弱線或離散弱線中的至少一者的帶組件304可推進至剪料移除構件338。剪料移除構件338可移除剪料340，所述剪料可包括弱線的離散部分和/或連續部分，如圖14b和14c中所示。剪料移除構件338可將力施加于離散弱線或連續弱線以移除剪料的連續長度以及已被激光源312弱化的剪料的離散塊。更具體地，當?shù)谝粠?06和第二帶108沿縱向推進時，剪料移除構件338可用于從第一帶106和第二帶108的任一或兩個相對側邊和/或沿著所述側邊分離并移除剪料。剪料移除構件338可包括諸如美國公布號2012/0079926中所公開的設備?？蛇m合作為剪料移除構件338的其它裝置包括：包括一個或多個真空噴嘴的真空頭，其可用于將剪料從帶組件分離；和管道系統，其可用于將剪料從處理構件輸送至處理位置。圖17a-17b示出了在移除剪料340時的帶組件304。在移除剪料340之后，形成分離邊緣218，諸如先前參考圖8,9a-9b和10a-10b所論述。

然后可使帶組件304推進至粘合劑施涂器342。粘合劑施涂器可施涂粘合劑(諸如膠合物)至帶組件304。粘合劑可施涂至第一帶106的一部分和第二帶108的一部分。粘合劑可施涂至第一帶106和第二帶108的將添加吸收制品的另外部件的部分。在一些實施方案中，粘合劑可施涂至帶組件304具有切斷的彈性股線168的部分。

在將粘合劑施涂至至少一個帶組件304之后，可使帶組件304推進以與傳送設備344可操作地接合。傳送設備344可用于傳送和/或旋轉吸收制品的離散部件346。離散部件346的示例為諸如參考圖2和4所討論的基礎結構102。在一些實施方案中，傳送設備344可接收定位在第一取向352上的離散部件346，如圖18a中所示。更具體地，當離散部件346的縱向軸線124基本上平行于縱向md和/或基本上垂直于橫向cd時，離散部件346可被取向在第一取向352上。然而，為了設置在帶組件304上，可能需要旋轉離散部件346。在其中離散部件346為基礎結構102的實施方案中，可能需要旋轉基礎結構102，使得基礎結構102的第一部分設置在第一帶106上，并且基礎結構102的第二部分設置在第二帶108上。因此，傳送設備344可被構造成從第一載體構件356傳送離散部件346，所述第一載體構件可包括由一個或多個導向輥支撐的輸送帶。更具體地，可使用第三導向輥358來輔助將離散部件346傳送至傳送構件344的外圓周表面360上。傳送構件344可推進離散部件346至允許離散部件346設置在帶組件304上的位置。在一些實施方案中，傳送構件344還可將離散部件旋轉至第二取向354，如圖18b中所示。更具體地，當離散部件346的縱向軸線124基本上垂直于縱向md和/或基本上平行于橫向cd時，離散部件346可被取向在第二方向352上。應當理解，離散部件346可不被旋轉或者可在允許離散部件346被取向在期望位置中的任何位置中旋轉。傳送構件344可為諸如美國專利號8,820,513中所公開的設備。

如圖16中所示，傳送構件344可與處理構件302可操作地接合。更具體地，當帶組件304圍繞縱向旋轉軸線310旋轉時，傳送構件344可將離散部件346傳送至帶組件304的至少一部分上。在一些實施方案中，如圖18c中所示，傳送構件344可將基礎結構102傳送至第一帶106的一部分和第二帶108的一部分上。換句話說，基礎結構102的第一部分可設置在第一帶106的一部分上，并且基礎結構102的第二部分可設置在第二帶108的部分上。如先前所討論，粘合劑可施加至帶組件304。粘合劑可允許基礎結構102粘合至帶組件304，并且因此從傳送構件344傳送至處理構件302。

仍然參考圖16，包括離散部件346(諸如基礎結構346)的帶組件304可由處理構件302推進至第二導向輥314。第二導向輥314可用于將包括離散部件346的帶組件304傳送至另外的下游處理過程。在一些實施方案中，第二導向輥314還可用作粘結輥。第二導向輥314可被定位成使得當帶組件304和離散部件346的組合在第二導向輥314和處理構件302之間通過時，將壓力施加至帶組件304和離散部件346。第二導向輥314可用于將離散部件346粘結至帶組件304。

如先前所討論，帶組件304可包括非織造材料162的面向衣服的層(也稱為外層)和非織造材料164的面向穿著者的層(也稱為內層)以及設置在外層162和內層164之間的一根或多根彈性股線168。在一些實施方案中，帶組件304可組裝在處理構件302的外圓周表面308上，如圖19中所示。第一連續基底層可對應于外層162。第二連續基底層164可對應于內層164。

如圖19中所示，可使第一連續基底層362朝向處理構件304推進。第一連續基底層362可包圍第一導向輥306的一部分。第一導向輥可輔助推進并傳送第一連續基底層362。第一連續基底層362可設置在處理構件302的外周表面308上。如先前所討論，一個或多個孔可與真空源流體連通，所述真空源可引起第一連續基底362被推抵于外圓周表面308。

仍然參考圖19，可使一根或多根彈性股線168朝向處理構件302推進。一根或多根彈性股線168可在設置在第一連續基底362上之前沿縱向md被拉伸。此外，一根或多根彈性股線可粘合至第一連續基底362。因此，可使用第二導向輥314來將一根或多根彈性股線168推進至粘合劑施涂器366。粘合劑施涂器366可將粘合劑施涂至一根或多根股線168。粘合劑可連續地施涂在一根或多根彈性股線上，或者粘合劑能夠以離散區段或間斷地施涂在彈性股線上。還應當理解，粘合劑的離散區段可延伸在相同長度上或者離散區段可具有不同長度。例如，粘合劑的第一離散區段可比粘合劑的第二離散區段長或短。還應當理解，可存在沒有粘合劑的區段，這些區段是非粘結區段。可能存在彈性股線將被切斷的非粘結區域。包括使粘合劑施涂在其上的部分的彈性股線可設置在第一連續基底362上并粘結至第一連續基底362。

還應當理解，在將粘合劑設置在彈性股線上之前，彈性股線可設置在第一連續基底362上。換句話說，彈性股線168可設置在第一連續基底362上。可使包括彈性股線168的第一連續基底362推進至粘合劑施涂器366。粘合劑施涂器366可將粘合劑施涂至設置在第一連續基底362上的一根或多根股線168。彈性股線168粘結至第一連續基底362上。

仍然參考圖19，可使第二連續基底364朝向處理構件302推進。第三導向輥358可輔助推進并將第二連續基底364傳送至處理構件302上。第二連續基底364可設置在彈性股線168和第一連續基底362上。

應當理解，上述內容可能適用于第一帶106、第二帶108兩者和主體基底316的形成。關于帶組件304，第一帶106和第二帶108可沿橫向cd彼此鄰近地組裝在處理構件302的外周表面308上。

還應當理解，在處理構件302的外圓周表面308上組裝第一帶106、第二帶108和/或主體基底316可輔助定位一個或多個彈性股線168用于切斷。在處理構件302上組裝帶或基底可導致更好地控制每個部件如何設置在外圓周表面上且設置在外圓周表面上何處。此外，粘合劑的一部分可傳送通過第一連續層，從而引起對外圓周表面308的一些粘合，這可能引起彈性股線保持在相對相同的位置以供后續處理。一旦帶組件304已被組裝，則帶組件304可前進至另外的處理過程，如先前所討論。

圖19還示出了其中離散部件346可在將剪料340從帶組件304移除之前設置在帶組件304上的實施方案。更具體地，激光源322,326可將弱線施加至帶組件304中。此外，一個或多個離散部件346可設置在帶組件304上。隨后，可使帶組件304推進使得剪料移除構件338與帶組件304接合，從而引起離散和/或連續剪料340保持與處理構件302的外圓周表面308接合，并且對于帶組件304包括離散部件346的其余部分，則從處理構件304的外圓周表面308轉移，并且沿縱向md遠離處理構件304推進。如先前所討論，剪料移除構件338可為諸如美國公布號2012/0079926中所公開的設備。

雖然本公開的許多內容均是結合吸收制品的制造提供的，但應當理解，本文所公開的設備和方法可應用于制造其它類型的制品和從連續基底制造的產品。其它產品的示例包括用于非生命表面的吸收制品，諸如其主要功能為吸收和保留污垢和排泄物的消費品，所述污垢和排泄物可為固體或液體并且它們被從非生命表面諸如地板、物體、家具等上移除。用于非生命表面的吸收制品的非限制性示例包括除塵片、預潤濕的擦拭物或襯墊、預潤濕的布料、紙巾、烘干機紙和干洗布。產品的附加示例包括用于生命表面的吸收制品，它們的主要功能是吸收和容納身體流出物；更具體地講，包括緊貼或鄰近使用者的身體放置、用于吸收和容納各種由身體排泄的流出物的裝置。失禁吸收制品的非限制性示例包括尿布、訓練褲和套穿褲、成人失禁貼身短內褲和內衣、婦女衛生內衣諸如衛生護墊、吸收插入件等、衛生紙、薄頁紙、面部擦拭物或布、以及入廁訓練擦拭物。產品的其它示例可包括包裝組件和基底和/或可被生產成小球或小袋形式并且可在轉換加工或纖維網加工中制造的用于衣物洗滌劑的容器、或甚至以高速生產的諸如在高速灌注生產線上生產的離散的產品、化妝品、剃刀刀片架、和一次性消費電池。

還應當理解，分離邊緣218和/或切割邊緣202可在被激光源作用之后機械地軟化。積聚材料或積聚材料的簇導致邊緣有粗糙感或尖銳感。一般來說，如果纖維的末端產生小的振幅波和很小的周期性，則皮膚感覺到非織造邊緣是柔軟的。如果在皮膚和纖維末端之間產生的波的振幅和周期性不是平坦的，則皮膚會感覺到邊緣是粗糙的。振幅越高且周期越短，邊緣就越有粗糙感。

激光源消融了單個纖維末端的一部分，并熔融了接近消融部分的單個纖維末端。因此，經歷熔融的單個纖維包括在尖端處的材料積聚，也被稱為材料球。這種材料球可為沒有經歷熔融或不被消融的單個纖維的直徑的三至四倍。

已經歷熔融的單個纖維的尺寸可隨著它們接合在一起而增加。例如，中等尺寸的簇可由熔融在一起的兩個以上的纖維末端形成。此中等尺寸的簇形成直徑大于單個纖維直徑的三倍或大于約四倍的較大球體。材料簇形成線性的、看似高密度的邊緣，至少與非織造復合厚度一樣厚。因此，重要的是，這些簇可在用于吸收制品中之前被分裂。

在一些實施方案中，分離邊緣或切割邊緣可被通過兩個輥進給。兩個輥將壓力施加在邊緣上，從而導致邊緣產生應變。邊緣的應變產生分裂了這些積聚材料簇中的一些，從而導致邊緣具有相對較柔軟感。輥的表面的材料對于在邊緣上引發所需的應變以移除簇可能是重要的。還應當理解，可選擇材料使得進給在兩個輥的輥隙之間的彈性股線在使邊緣產生應變的過程中不會損壞。例如，第一輥可具有金屬表面，并且第二輥可具有橡膠表面。此外，第一輥可具有基本上平滑的表面，或者第一輥可具有圖案。

在一些實施方案中，邊緣可被活化，諸如通過如美國專利號4,116,892中所公開的環軋，或通過如美國專利號6,500,377中所公開的極板活化?；罨吘壱部捎捎诜e聚材料的簇的分裂而減少邊緣的粗糙感或尖銳感。在此過程中，簇分裂的量可部分是由齒尖半徑、鄰近齒之間的距離、齒高度、齒壁角度、溫度和齒接合深度而引起。

如先前所討論，施加至基底的弱線需要后續分離。沿著弱線分離基底所需的力部分地取決于弱線的特性。一般來說，由激光源切斷的纖維的數量越多，基底將越容易沿著弱線分離。圖20示出了這個概念。

圖20示出了在具有和不具有弱線的情況下分離層壓體所需的分離力。更具體地，使用總功率容量為600瓦的co2型激光源，來將弱線施加至層壓體中。層壓體包括兩個基底層。每個基底層由非織造材料的紡粘聚丙烯制成，并且每層的基重為約20gsm。將兩個基底層與基重為6gsm的構造粘合劑(諸如dispomelt526)保持在一起。層壓體以約500m/min的速度通過激光源，并且由激光源發射的激光束的焦點面積為140μm。使用激光源來將第一弱線施加至第一層壓體中。為了施加第一弱線，激光源發射約180瓦的功率輸出。然后使用激光源來將第二線弱線施加至第二層壓體中。為了施加第二弱線，激光源發射270瓦的功率輸出。將第一分離力402施加至第一層壓體以分離第一弱線。圖20中示出了第一分離力402在第一層壓體沿著第一弱線分離時的變化。將第二分離力404施加至第二層壓體以分離第二弱線。圖20中示出了第二分離力404在第二層壓體沿著第二弱線分離時的變化。出于比較的目的，將第三分離力406施加至沒有被激光源作用的第三層壓體，并且因此不包括弱線。圖20中也示出了第三分離力406在第三層壓體被分離時的變化。

如圖20中所示，將弱線施加至層壓體中減小分離層壓體所需的力的量。此外，通過增加激光源的功率，減小沿著弱線分離層壓體所需的力的量。然而，應當理解，通過增加激光源的功率，沿著分離邊緣的積聚材料和/或簇可增加。施加至基底的弱線的最優特性可部分取決于沿著弱線分離基底所需的力和分離邊緣的特性。

施加至層壓體或其它基底的弱線可為使得分離層壓體或其它基底所需的力小于將不具有弱線的層壓體或其它基底分離所需的力小。例如，如圖20中所示，需要第三分離力406來分離第三層壓體，并且第三層壓體不包括弱線。在最小力線408內示出了第三分離力406曲線上的最低點。應當理解，分離施加至層壓體或其它基底的任何弱線所需的分離力低于該特定層壓體或基底的最小力線。例如，如圖20中所示，對于第二層壓體，當施加至第二層壓體的弱線被分離時，繪制第二分離力404。此第二分離力404包括最大力線410，所述最大力線與分離第二層壓體期間所需的最大力相交。如圖所示，最大力線410低于或小于最小力線408。

如果最大力線410高于或大于最小力線410，則這可證明基底或?qū)訅后w在除弱線之外的區域中分離。弱線可用于控制基底或?qū)訅后w分離的地方。此外，這可表明激光源對于給定的基底或?qū)訅后w是不合適的。例如，激光源的強度不足以將正確的弱線施加至基底或?qū)訅后w中。

本文所公開的量綱和值不應理解為嚴格限于所引用的精確數值。相反，除非另外指明，否則每個這樣的量綱旨在表示所述值以及圍繞該值功能上等同的范圍。例如，公開為“40mm”的量綱旨在表示“約40mm”。

除非明確排除或有所限制，否則將本文引用的每篇文獻，包括任何交叉引用或相關專利或申請，全文均以引用方式并入本文。任何文獻的引用不是對其相對于任何本發明所公開的或本文受權利要求書保護的現有技術的認可，或不是對其單獨地或以與任何其它參考文獻或多個參考文獻的組合提出、建議或公開了任何此類發明的認可。此外，如果此文獻中術語的任何含義或定義與以引用方式并入本文的文獻中相同術語的任何含義或定義相沖突，將以此文獻中賦予該術語的含義或定義為準。

雖然已經舉例說明和描述了本發明的特定實施方案，但是對于本領域技術人員來說顯而易見的是，在不脫離本發明實質和范圍的情況下可作出多個其它改變和修改。因此，本文旨在于所附權利要求中涵蓋屬于本發明范圍內的所有這些改變和變型。
