本發明涉及微創醫療器械領域，尤其是一種冷循環消融針的分流循環密封裝置。

背景技術：

消融針并不是針，它是一根很細的射頻能量輸出電極。具體做法是：在B超或CT引導下，把消融針直接穿刺到腫瘤部位，組織內的極性分子在射頻場的作用下高速運動，互相摩擦產生熱量，在腫瘤內迅速升溫，當溫度升到60度左右時，癌細胞蛋白質變性凝固，導致不可逆的壞死。同時對其他組織的影響非常小，提高患者機體的免疫力，抑制腫瘤細胞的擴散。

消融針因具有升溫快、組織穿透性強、多點消融可同時進行、消融范圍大、可實時監控溫度、療效確切等優點，而廣泛用于肝癌、肺癌、子宮肌瘤、骨癌、腎癌、胰腺癌、甲狀腺腫瘤、脾亢等的治療。

現有的消融針在工作部位的溫度控制效果不理想，導致消融針升溫快，不容易控制，出現針桿和針尖粘連，還會損傷周圍器官，出現的反應有術中輕微灼痛感、術后低熱等。

技術實現要素：

本發明的目的在于提供一種冷循環消融針的分流循環密封裝置，實現消融針的冷卻水循環控溫，以克服現有技術的不足。

本發明的技術方案是：

一種冷循環消融針的分流循環密封裝置，包括針桿固定座(7)、水管固定座(10)、出水管(11)和進水管(12)，所述水管固定座(10)設置在針桿固定座(7)內，水管固定座(10)上分別連接有出水管(11)和進水管(12)，進水管(12)與冷循環消融針的毛細管(3)的內部連通，出水管(11)連通毛細管(3)外壁與針桿(2)內壁之間的空隙，所述針桿固定座(7)為桶狀，其后端開放結構，水管固定座(10)從后端插入其中，針桿固定座(7)前端為收口結構，前端開口為喇叭口(23)，喇叭口(23)內為用于固定針桿(2)的針桿固定孔(21)。

所述水管固定座(10)上設有密封圈卡槽(91)，密封圈卡槽(91)內設有密封圈(9)，水管固定座(10)與針桿固定座(7)之間通過密封圈(9)密封。

所述水管固定座(10)為柱狀結構，其前端設有毛細管固定孔(31)，水管固定座(10)中段設有進水口(141)，進水口(141)與毛細管固定孔(31)連通，水管固定座(10)內部設有貫穿其內部的出水口(151)，水管固定座(10)前端與針桿固定座(7)的內壁之間的空腔為出水腔(50)；進水口(141)與針桿固定座(7)的內壁之間的空腔為進水腔(51)；冷循環消融針的毛細管(3)外壁與冷循環消融針的針桿(2)內壁之間的空隙與出水腔(50)連通，出水腔(50)與出水口(151)連通；冷循環消融針的毛細管(3)的內部連通進水口(141)，進水管(12)通過進水管固定座(121)與進水口(141)連通，出水管(11)通過出水管固定座(111)與出水口(151)連接，進水管固定座(121)、出水管固定座(111)和電極線固定座(131)分別設置在水管固定座(10)后端，冷循環消融針的溫度補償導線(17)和熱電偶傳感器導線(4)從電極線固定座(131)穿出。

所述進水管固定座(121)、出水管固定座(111)和電極線固定座(131)均分別為管狀結構，電極線固定座(131)的長度較長，伸出針桿固定座(7)后端。

所述針桿固定座(7)上還設有射頻線固定座(22)，冷循環消融針的射頻線(16)固定在射頻線固定座(22)上。

所述針桿固定座(7)置入水管固定座(10)后，針桿固定座(7)的后端注入防水膠，形成密封尾蓋(15)。

本發明的有益效果是：

本發明的冷循環消融針的分流循環密封裝置的電極內部冷無菌水循環結構，在消融區內獲得最高能量沉積，有效減少周圍組織阻抗上升，避免炭化。

本發明的冷循環消融針的分流循環密封裝置通過蠕動泵再針桿內部實現冷卻水的循環，及時帶走多余熱量，并配合熱電偶傳感器實現精確控溫，本發明的冷循環消融針系統的進水腔與出水腔相互隔絕，互不干擾，同時還做到了干濕分離，高度集成了傳感器導線和射頻導線，進一步縮小體積。

本發明的冷循環消融針系統無任何毒副作用，具有不開刀，保腺體，不留疤痕，安全高效，見效快速，隨治隨走，全面徹底，無并發癥等特點。

本發明的冷循環消融針系統手術時在超聲引導下，導入隔離液保護正常組織，將超微創消融針穿透患者頸部皮膚，直接插到病灶組織內進行消融。消融針產生高溫，滅活結節組織的同時可產生熱休克蛋白，刺激機體免疫系統吸收滅活后的組織細胞，提高機體的免疫功能，起到抑制結節再次生長的作用。超聲引導下微創消融治療技術能夠在最大限度保護正常組織和功能的同時微創、精確治療結節體。

本發明的冷循環消融針系統主要針對甲狀腺結節、甲狀腺囊腫、甲狀腺瘤等甲狀腺疾病，同時亦適用于腫瘤科進行超聲微創手術。冷循環射頻治療儀治療具有微創，不損傷正常甲狀腺，治療全面，康復快速，復發率低等多重優勢。

附圖說明

圖1是本發明的實施例一的整體結構剖視示意圖。

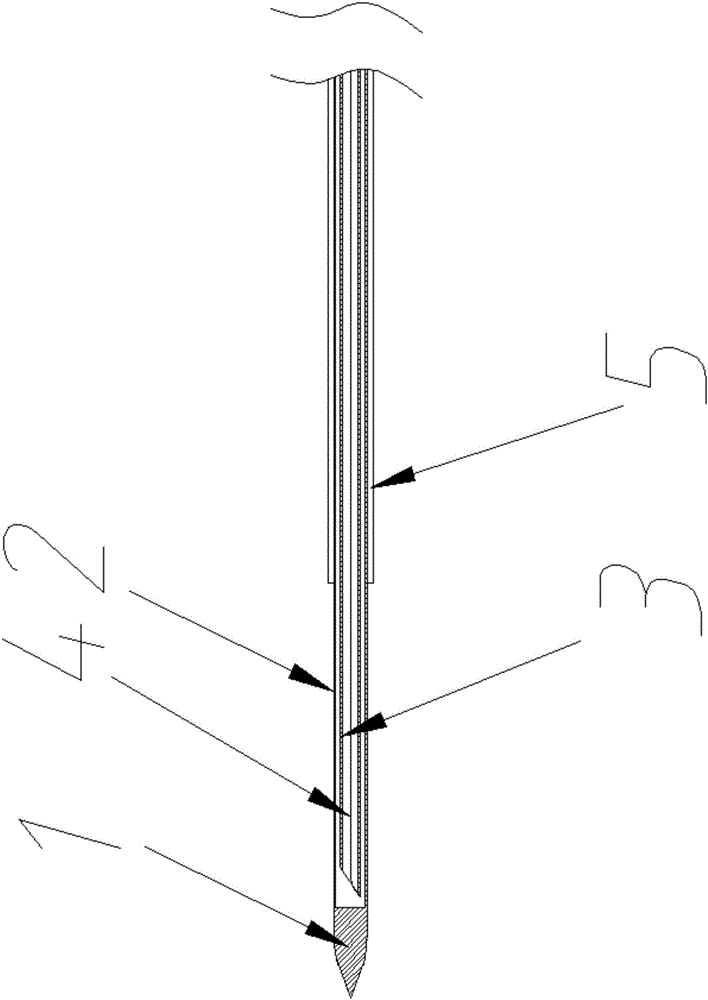

圖2是本發明的針桿局部放大剖視結構示意圖。

圖3是本發明的分流循環密封裝置部分剖視結構示意圖。

圖4是本發明的實施例二的整體結構剖視示意圖。

圖5是本發明的分流循環密封裝置的剖視結構示意圖。

圖6是本發明的分流循環密封裝置的立體結構示意圖。

圖7是本發明的針桿固定座的剖視結構示意圖。

圖8是本發明的針桿固定座的立體結構示意圖。

圖9是本發明的水管固定座的結構示意圖。

圖10是圖9中沿著C—C方向的剖視圖。

圖11是圖9的側視圖。

圖12是圖11中沿著D—D方向的剖視圖。

圖13是本發明的水管固定座的立體結構示意圖。

圖中：1為針尖、2為針桿、3為毛細管、4為熱電偶傳感器導線、5為熱縮管、6為針桿固定帽、7為針桿固定座、8為手柄殼體、9為密封圈、10為水管固定座、11為出水管、12為進水管、14為電極接頭、15為密封尾蓋、16為射頻線、17為溫度補償導線、50為出水腔、51為進水腔、21為針桿固定孔、22為射頻線固定座、23為喇叭口、91為密封圈卡槽、31為毛細管固定孔、111為出水管固定座、121為進水管固定座、131為電極線固定座、141為進水口、151為出水口。

具體實施方式

下面結合附圖對本發明作進一步描述：

如圖1至圖13，一種冷循環消融針的分流循環密封裝置，包括針桿固定座(7)、水管固定座(10)、出水管(11)和進水管(12)，所述水管固定座(10)設置在針桿固定座(7)內，水管固定座(10)上分別連接有出水管(11)和進水管(12)，進水管(12)與冷循環消融針的毛細管(3)的內部連通，出水管(11)連通毛細管(3)外壁與針桿(2)內壁之間的空隙，所述針桿固定座(7)為桶狀，其后端開放結構，水管固定座(10)從后端插入其中，針桿固定座(7)前端為收口結構，前端開口為喇叭口(23)，喇叭口(23)內為用于固定針桿(2)的針桿固定孔(21)。

所述水管固定座(10)上設有密封圈卡槽(91)，密封圈卡槽(91)內設有密封圈(9)，水管固定座(10)與針桿固定座(7)之間通過密封圈(9)密封。

所述水管固定座(10)為柱狀結構，其前端設有毛細管固定孔(31)，水管固定座(10)中段設有進水口(141)，進水口(141)與毛細管固定孔(31)連通，水管固定座(10)內部設有貫穿其內部的出水口(151)，水管固定座(10)前端與針桿固定座(7)的內壁之間的空腔為出水腔(50)；進水口(141)與針桿固定座(7)的內壁之間的空腔為進水腔(51)；冷循環消融針的毛細管(3)外壁與冷循環消融針的針桿(2)內壁之間的空隙與出水腔(50)連通，出水腔(50)與出水口(151)連通；冷循環消融針的毛細管(3)的內部連通進水口(141)，進水管(12)通過進水管固定座(121)與進水口(141)連通，出水管(11)通過出水管固定座(111)與出水口(151)連接，進水管固定座(121)、出水管固定座(111)和電極線固定座(131)分別設置在水管固定座(10)后端，冷循環消融針的溫度補償導線(17)和熱電偶傳感器導線(4)從電極線固定座(131)穿出。

所述進水管固定座(121)、出水管固定座(111)和電極線固定座(131)均分別為管狀結構，電極線固定座(131)的長度較長，伸出針桿固定座(7)后端。

所述針桿固定座(7)上還設有射頻線固定座(22)，冷循環消融針的射頻線(16)固定在射頻線固定座(22)上。

所述針桿固定座(7)置入水管固定座(10)后，針桿固定座(7)的后端注入防水膠，形成密封尾蓋(15)。

一種冷循環消融針系統，包括針尖(1)、針桿(2)、毛細管(3)、熱電偶傳感器導線(4)、熱縮管(5)、針桿固定座(7)、手柄殼體(8)、水管固定座(10)、出水管(11)、進水管(12)、電極接頭(14)、射頻線(16)和溫度補償導線(17)，所述針尖(1)位于針桿(2)前端，針桿(2)后端與針桿固定座(7)連接，針桿(2)上套設有熱縮管(5)，針桿(2)為空心結構，其內部設有毛細管(3)，毛細管(3)外壁與針桿(2)的內壁之間有空隙，毛細管(3)內設有熱電偶傳感器導線(4)，毛細管(3)的后端與水管固定座(10)連接，熱電偶傳感器導線(4)一端與毛細管(3)的前端連接，熱電偶傳感器導線(4)另一端穿出毛細管(3)和水管固定座(10)并與電極接頭(14)連接，水管固定座(10)設置在針桿固定座(7)內，水管固定座(10)上分別連接有出水管(11)和進水管(12)，進水管(12)與毛細管(3)的內部連通，出水管(11)連通毛細管(3)外壁與針桿(2)內壁之間的空隙，射頻線(16)一端連接針桿(2)，另一端與電極接頭(14)連接；溫度補償導線(17)一端在針桿固定座(7)內內部連接毛細管(3)外壁，另一端與電極接頭(14)連接；針桿固定座(7)設置在手柄殼體(8)內。

所述水管固定座(10)上設有密封圈卡槽(91)，密封圈卡槽(91)內設有密封圈(9)，水管固定座(10)與針桿固定座(7)之間通過密封圈(9)密封。所述針桿固定座(7)為桶狀，其后端開放結構，水管固定座(10)從后端插入其中，針桿固定座(7)前端為收口結構，前端開口為喇叭口(23)，喇叭口(23)內為用于固定針桿(2)的針桿固定孔(21)。

所述水管固定座(10)為柱狀結構，其前端設有毛細管固定孔(31)，水管固定座(10)中段設有進水口(141)，進水口(141)與毛細管固定孔(31)連通，水管固定座(10)內部設有貫穿其內部的出水口(151)，水管固定座(10)前端與針桿固定座(7)的內壁之間的空腔為出水腔(50)；進水口(141)與針桿固定座(7)的內壁之間的空腔為進水腔(51)；毛細管(3)外壁與針桿(2)內壁之間的空隙與出水腔(50)連通，出水腔(50)與出水口(151)連通；毛細管(3)的內部連通進水口(141)，進水管(12)通過進水管固定座(121)與進水口(141)連通，出水管(11)通過出水管固定座(111)與出水口(151)連接，進水管固定座(121)、出水管固定座(111)和電極線固定座(131)分別設置在水管固定座(10)后端，溫度補償導線(17)和熱電偶傳感器導線(4)從電極線固定座(131)穿出。

所述射頻線(16)、溫度補償導線(17)和熱電偶傳感器導線(4)一起穿出手柄殼體(8)后連接電極接頭(14)。

所述進水管固定座(121)、出水管固定座(111)和電極線固定座(131)均分別為管狀結構，電極線固定座(131)的長度較長，伸出針桿固定座(7)后端。

所述針桿固定座(7)上還設有射頻線固定座(22)，射頻線(16)固定在射頻線固定座(22)上。

所述針桿(2)與手柄殼體(8)的連接處還設有針桿固定帽(6)。

所述針桿固定座(7)置入水管固定座(10)后，針桿固定座(7)的后端注入防水膠，形成密封尾蓋(15)。

本發明各個部件的連接處可以通過紫外光固化膠水密封連接。

如圖1，實施例1的手柄殼體(8)為直手柄，如圖2，實施例二的手柄形狀為后端彎曲的圓弧狀，較短小。

使用過程：

將進水蠕動泵管接通瓶裝注射用水，通過進水管12、進水口141以及進水腔51進入毛細管3的內孔直至針桿2前端針尖1，針桿2前端針尖的水經過毛細管3與針桿2內孔間隙回流到出水腔50的腔體區域里，再經過出水口151、出水管11流出，如此循環，保證針桿2前端內部水是循環水，從而保證手術時針尖前端水的溫度，保證消融針手術消融的范圍。

上面所述的實施例僅僅是對本發明的優選實施方式進行描述，并非對本發明的構思和范圍進行限定，在不脫離本發明設計構思前提下，本領域中普通工程技術人員對本發明的技術方案做出的各種變型和改進，均應落入本發明的保護范圍，本發明請求保護的技術內容已經全部記載在權利要求書中。
