本發明涉及一種專用于修復腰椎間盤突出的固定器。

背景技術：

隨著現代社會生活方式改變，辦公族長期坐著工作，導致腰椎間盤突出癥、盤源性腰痛和腰椎不穩等疾病越來越多。如果保守治療無效，需要手術治療。腰椎融合術廣泛應用治療腰椎間盤突出癥、盤源性腰痛和腰椎不穩等疾病，治療過程中需要強度高的固定器固定，現有的固定器由兩顆簡單的螺釘和一根很細的傳統金屬棒組成，這種傳統的經典固定方式不是很牢固，并且需要對人體的雙側肌肉都進行剝離，然后分別通過兩組固定器固定，使患者承受的痛苦較大，無法實現微創手術，螺釘在旋入固定時容易走偏，準確率不高，容易誤置，導致脊髓、神經根等損傷。

技術實現要素：

針對上述技術問題，本發明提供一種：固定牢固、一側肌肉進行剝離即可實現固定、患者承受的痛苦較小、螺釘置入準確率高、不易誤置和可實現微創手術的專用于修復腰椎間盤突出的固定器。

為解決上述技術問題，本發明采用以下技術方案：專用于修復腰椎間盤突出的固定器，包括上椎弓根螺釘、下椎弓根螺釘、側關節突螺釘、三角形固定架、螺釘導向筒和導板，所述三角形固定架包括上固定帽、下固定帽、左側斜向固定帽、上橫向連接柱、下豎向連接柱和左側斜向連接柱，所述上固定帽、下固定帽以及左側固定帽之間呈三角形分布，所述上橫向連接柱的左端與左側斜向固定帽固定連接，所述上橫向連接柱的右端與上固定帽固定連接，所述下豎向連接柱的上端與上固定帽固定連接，所述下豎向連接柱的下端與下固定帽固定連接，所述左側斜向連接柱的下端與下固定帽固定連接，所述左側斜向連接柱的上端與左側斜向固定帽固定連接，所述上固定帽的外圈上設有上固定帽外螺紋，所述上固定帽的內孔上設有上固定帽內螺紋，所述下固定帽的外圈上設有下固定帽外螺紋，所述下固定帽的內孔上設有下固定帽內螺紋，所述左側斜向固定帽的外圈上設有左側斜向固定帽外螺紋，所述左側斜向固定帽的內孔上設有左側斜向固定帽內螺紋，所述上椎弓根螺釘包括上椎弓根螺釘松質骨自攻段和上椎弓根螺釘固定段，所述上椎弓根螺釘固定段的頂部設有上椎弓根螺釘沉頭內六角孔，所述上椎弓根螺釘松質骨自攻段上設有上椎弓根螺釘自攻外螺紋，所述上椎弓根螺釘固定段上設有上椎弓根螺釘固定外螺紋，所述上椎弓根螺釘固定外螺紋與上固定帽內螺紋相匹配，所述下椎弓根螺釘包括下椎弓根螺釘松質骨自攻段和下椎弓根螺釘固定段，所述下椎弓根螺釘固定段的頂部設有下椎弓根螺釘沉頭內六角孔，所述下椎弓根螺釘松質骨自攻段上設有下椎弓根螺釘自攻外螺紋，所述下椎弓根螺釘固定段上設有下椎弓根螺釘固定外螺紋，所述下椎弓根螺釘固定外螺紋與下固定帽內螺紋相匹配，所述側關節突螺釘包括側關節突螺釘松質骨自攻段和側關節突螺釘固定段，所述側關節突螺釘固定段的頂部設有側關節突螺釘沉頭內六角孔，所述側關節突螺釘松質骨自攻段上設有側關節突螺釘自攻外螺紋，所述側關節突螺釘固定段上設有側關節突螺釘固定外螺紋，所述側關節突螺釘固定外螺紋與左側斜向固定帽內螺紋相匹配，所述上椎弓根螺釘松質骨自攻段的長度大于上椎弓根螺釘固定段的長度，所述上椎弓根螺釘松質骨自攻段的大小小于上椎弓根螺釘固定段的大小，所述上椎弓根螺釘松質骨自攻段的大小小于上固定帽的內孔的大小，所述下椎弓根螺釘松質骨自攻段的長度大于下椎弓根螺釘固定段的長度，所述下椎弓根螺釘松質骨自攻段的大小小于下椎弓根螺釘固定段的大小，所述下椎弓根螺釘松質骨自攻段的大小小于下固定帽的內孔的大小，所述側關節突螺釘松質骨自攻段的長度大于側關節突螺釘固定段的長度，所述側關節突螺釘松質骨自攻段的大小小于側關節突螺釘固定段的大小，所述側關節突螺釘松質骨自攻段的大小小于左側斜向固定帽的內孔的大小，所述螺釘導向筒包括定位段螺釘導向筒和安裝段螺釘導向筒，所述安裝段螺釘導向筒的長度大于定位段螺釘導向筒的長度，所述安裝段螺釘導向筒的大小大于定位段螺釘導向筒的大小，所述安裝段螺釘導向筒的內孔上設有安裝段螺釘導向筒內螺紋，所述定位段螺釘導向筒的內孔上設有定位段螺釘導向筒內螺紋，所述上椎弓根螺釘固定外螺紋與上固定帽內螺紋相匹配，所述下椎弓根螺釘固定外螺紋與下固定帽內螺紋相匹配，所述側關節突螺釘固定外螺紋與左側斜向固定帽內螺紋相匹配，所述上椎弓根螺釘固定外螺紋、所述下椎弓根螺釘固定外螺紋和側關節突螺釘固定外螺紋均與定位段螺釘導向筒內螺紋相匹配，所述上固定帽外螺紋、下固定帽外螺紋和左側斜向固定帽外螺紋均與安裝段螺釘導向筒內螺紋相匹配，所述導板上設有導板上通孔、導板下通孔和導板左側斜向通孔，所述上椎弓根螺釘松質骨自攻段可穿過導板上通孔，所述下椎弓根螺釘松質骨自攻段可穿過導板下通孔，所述側關節突螺釘松質骨自攻段可穿過導板左側斜向通孔，所述導板包括上導板、左下導板和右下導板，所述上導板、左下導板以及右下導板三者之間可拆卸連接，所述導板上通孔位于上導板、左下導板以及右下導板三者之間的連接處上，所述導板下通孔位于左下導板與右下導板之間的連接處上，所述導板左側斜向通孔位于上導板與左下導板之間的連接處上，所述上固定帽的底部設有上固定帽凸圈，所述下固定帽的底部設有下固定帽凸圈，所述導板上通孔上設有導板上通孔凹圈，所述導板下通孔上設有導板下通孔凹圈，所述上固定帽凸圈與導板上通孔凹圈相匹配，所述下固定帽凸圈與導板下通孔凹圈相匹配，所述左下導板上設有第一左下導板卡鉤和第二左下導板卡鉤，所述右下導板上設有右下導板卡鉤、右下導板卡孔和右下導板拆卸孔，所述上導板上設有第一上導板卡孔、第二上導板卡孔、第一上導板拆卸孔和第二上導板拆卸孔，所述第一左下導板卡鉤與第一上導板卡孔相配合，所述第二左下導板卡鉤與右下導板卡孔相配合，所述右下導板卡鉤與第二上導板卡孔相配合，所述右下導板卡孔與右下導板拆卸孔相貫通，所述第一上導板卡孔與第一上導板拆卸孔相貫通，所述第二上導板卡孔與第二上導板拆卸孔相貫通，所述上導板與左下導板的左側上設有左側鎖板，所述左側鎖板上設有左側鎖板左上卡孔和左側鎖板左下卡孔，所述左側鎖板上設有左側鎖板拉環，所述上導板上設有上導板左側卡柱，所述左下導板上設有左下導板左側卡柱，所述上導板左側卡柱與左側鎖板左上卡孔卡接配合，所述左下導板左側卡柱與左側鎖板左下卡孔卡接配合，所述上導板與右下導板的右側上設有右側鎖板，所述右側鎖板上設有右側鎖板右上卡孔和右側鎖板右下卡孔，所述右側鎖板上設有右側鎖板拉環，所述上導板上設有上導板右側卡柱，所述右下導板上設有右下導板右側卡柱，所述上導板右側卡柱與右側鎖板右上卡孔卡接配合，所述右下導板右側卡柱與右側鎖板右下卡孔卡接配合，所述左下導板與右下導板的下側上設有下側鎖板，所述下側鎖板上設有下側鎖板左下卡孔和下側鎖板右下卡孔，所述下側鎖板上設有下側鎖板拉環，所述左下導板上設有左下導板下側卡柱，所述右下導板上設有右下導板下側卡柱，所述左下導板下側卡柱與下側鎖板左下卡孔卡接配合，所述右下導板下側卡柱與下側鎖板右下卡孔卡接配合。

本發明提供的專用于修復腰椎間盤突出的固定器的有益效果是：使用時把導板放在患者身上，導板的貼合度更高，定位更加準確，三角形固定架安裝在導板上，三角形固定架上的上固定帽凸圈插入導板上通孔凹圈內，三角形固定架上的下固定帽凸圈插入導板下通孔凹圈內，實現三角形固定架定位不會發生位移，上椎弓根螺釘固定在腰椎時，要先把螺釘導向筒安裝在上固定帽上，螺釘導向筒是通過安裝段螺釘導向筒內螺紋與上固定帽外螺紋配合實現螺釘導向筒固定，然后將上椎弓根螺釘裝在螺釘導向筒上，上椎弓根螺釘固定外螺紋與定位段螺釘導向筒內螺紋相配合，形成上椎弓根螺釘沿著螺釘導向筒下移，使上椎弓根螺釘在在旋入固定時不會走偏，準確率大大提高，不會誤置，避免脊髓、神經根等損傷，上椎弓根螺釘快旋到底后，上椎弓根螺釘固定外螺紋脫離定位段螺釘導向筒內螺紋并與上固定帽內螺紋配合，實現椎弓根螺釘固定安裝在三角形固定架上，最后將螺釘導向筒從上固定帽上拆下，同理下椎弓根螺釘和側關節突螺釘在固定時也采用這種方式，實現旋入固定時不會走偏、準確率大大提高，不會誤置，設置上椎弓根螺釘沉頭內六角孔、下椎弓根螺釘沉頭內六角孔和側關節突螺釘沉頭內六角孔安裝更加方便，設置左側鎖板、右側鎖板以及下側鎖板，使得上導板、左下導板以及右下導板之間具有多重連接，導板的整體更加穩固，設置左側鎖板拉環、右側鎖板拉環和下側鎖板拉環，使得左側鎖板、右側鎖板以及下側鎖板拆卸時更加方便省力，

當上椎弓根螺釘、下椎弓根螺釘和側關節突螺釘都安裝在三角形固定架上后，把導板拆下，拆卸時先將左側鎖板、右側鎖板以及下側鎖板拆下解除鎖止，然后從第一上導板拆卸孔插入細針將第一左下導板卡鉤頂開，使得第一左下導板卡鉤與第一上導板卡孔解除鎖止，從第二上導板拆卸孔插入細針將右下導板卡鉤頂開，使得右下導板卡鉤與第二上導板卡孔解除鎖止，從右下導板拆卸孔插入細針將第二左下導板卡鉤頂開，使得第二左下導板卡鉤與右下導板卡孔解除鎖止，從而將導板分成上導板、左下導板和右下導板拆卸，這樣即能定位，又能避免導板留在患者身體內影響身體健康，

還需要說明的是，只需對人體的一側肌肉進行剝離，即可實現上下固定和側向固定，通過上椎弓根螺釘和下椎弓根螺釘實現上下固定，通過一根側入側關節突螺釘實現側向固定，上椎弓根螺釘、下椎弓根螺釘以及側關節突螺釘被三角形固定架連接固定，形成三角穩定固定關系，達到固定牢固的目的，實現微創手術，使患者承受的痛苦大大降低，手術效率大大提高。

進一步地包括上加固螺帽、下加固螺帽和側加固螺帽，所述上加固螺帽與，所述上加固螺帽、下加固螺帽和側加固螺帽上均設有沉頭內六角孔，所述上加固螺帽與上固定帽相配合，所述下加固螺帽與下固定帽相配合，所述側加固螺帽與左側斜向固定帽相配合，使得在上固定帽、下固定帽和左側斜向固定帽上分別安裝上加固螺帽、下加固螺帽和側加固螺帽后強度更高。

進一步地所述導板上設有上弧形折起貼片和下弧形折起貼片，使得導板貼合度更高，定位效果更好。

進一步地所述上橫向連接柱包括方形上橫向連接柱和半圓形上橫向連接柱，所述半圓形上橫向連接柱的底部與方形上橫向連接柱的頂部固定連接，所述下豎向連接柱包括方形下豎向連接柱和半圓形下豎向連接柱，所述半圓形下豎向連接柱的底部與方形下豎向連接柱的頂部固定連接，所述左側斜向連接柱包括方形左側斜向連接柱和半圓形下豎向連接柱，所述半圓形左側斜向連接柱的底部與方形左側斜向連接柱的頂部固定連接，這種結構使得三角形固定架的整體強度更高。

下面結合附圖和具體實施方式對本發明作進一步的描述。

附圖說明

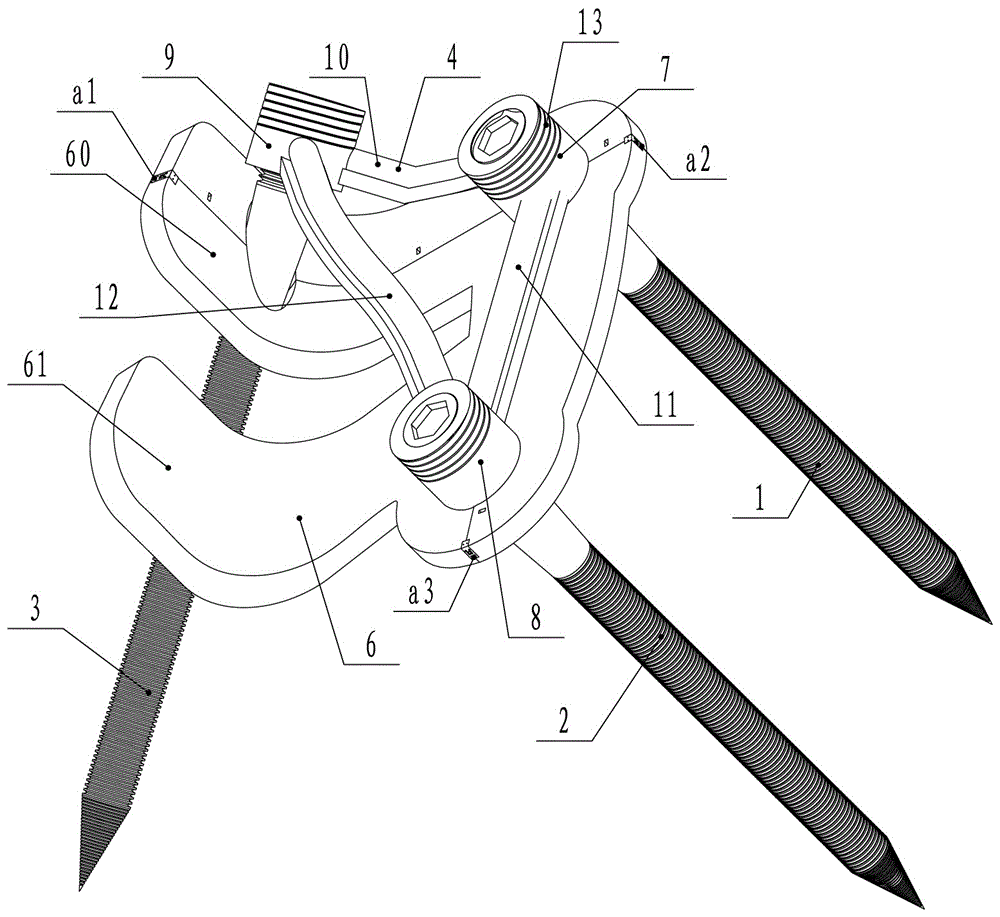

圖1是本發明提供的專用于修復腰椎間盤突出的固定器的上椎弓根螺釘、下椎弓根螺釘、側關節突螺釘、三角形固定架和導板的結構示意圖之一；

圖2是本發明提供的專用于修復腰椎間盤突出的固定器的上椎弓根螺釘、下椎弓根螺釘、側關節突螺釘、三角形固定架和導板的結構示意圖之二；

圖3是本發明提供的專用于修復腰椎間盤突出的固定器的上椎弓根螺釘、下椎弓根螺釘、側關節突螺釘、三角形固定架、螺釘導向筒和導板的結構示意圖之一；

圖4是本發明提供的專用于修復腰椎間盤突出的固定器的上椎弓根螺釘、下椎弓根螺釘、側關節突螺釘、三角形固定架、螺釘導向筒和導板的結構示意圖之二；

圖5是本發明提供的專用于修復腰椎間盤突出的固定器的上椎弓根螺釘、下椎弓根螺釘、側關節突螺釘、三角形固定架、上加固螺帽、下加固螺帽和側加固螺帽的結構示意圖；

圖6是本發明提供的專用于修復腰椎間盤突出的固定器的三角形固定架的結構示意圖之一；

圖7是本發明提供的專用于修復腰椎間盤突出的固定器的三角形固定架的結構示意圖之二；

圖8是本發明提供的專用于修復腰椎間盤突出的固定器的導板的結構示意圖之一；

圖9是本發明提供的專用于修復腰椎間盤突出的固定器的導板的結構示意圖之二；

圖10是本發明提供的專用于修復腰椎間盤突出的固定器的螺釘導向筒的結構示意圖之一；

圖11是本發明提供的專用于修復腰椎間盤突出的固定器的螺釘導向筒的結構示意圖之二；

圖12是本發明提供的專用于修復腰椎間盤突出的固定器的上椎弓根螺釘的結構示意圖；

圖13是本發明提供的專用于修復腰椎間盤突出的固定器的下椎弓根螺釘的結構示意圖；

圖14是本發明提供的專用于修復腰椎間盤突出的固定器的側關節突螺釘的結構示意圖。

具體實施方式

如圖1至圖14所示，本發明提供的專用于修復腰椎間盤突出的固定器的實施例，包括上椎弓根螺釘1、下椎弓根螺釘2、側關節突螺釘3、三角形固定架4、螺釘導向筒5和導板6，所述三角形固定架4包括上固定帽7、下固定帽8、左側斜向固定帽9、上橫向連接柱10、下豎向連接柱11和左側斜向連接柱12，所述上固定帽7、下固定帽8以及左側斜向固定帽9之間呈三角形分布，所述上橫向連接柱10的左端與左側斜向固定帽9固定連接，所述上橫向連接柱10的右端與上固定帽7固定連接，所述下豎向連接柱11的上端與上固定帽7固定連接，所述下豎向連接柱11的下端與下固定帽8固定連接，所述左側斜向連接柱12的下端與下固定帽8固定連接，所述左側斜向連接柱12的上端與左側斜向固定帽9固定連接，所述上固定帽7的外圈上設有上固定帽外螺紋13，所述上固定帽7的內孔上設有上固定帽內螺紋14，所述下固定帽8的外圈上設有下固定帽外螺紋15，所述下固定帽8的內孔上設有下固定帽內螺紋16，所述左側斜向固定帽9的外圈上設有左側斜向固定帽外螺紋17，所述左側斜向固定帽9的內孔上設有左側斜向固定帽內螺紋18，所述上椎弓根螺釘1包括上椎弓根螺釘松質骨自攻段19和上椎弓根螺釘固定段20，所述上椎弓根螺釘固定段20的頂部設有上椎弓根螺釘沉頭內六角孔21，所述上椎弓根螺釘松質骨自攻段19上設有上椎弓根螺釘自攻外螺紋22，所述上椎弓根螺釘固定段20上設有上椎弓根螺釘固定外螺紋23，所述上椎弓根螺釘固定外螺紋23與上固定帽內螺紋14相匹配，所述下椎弓根螺釘2包括下椎弓根螺釘松質骨自攻段24和下椎弓根螺釘固定段25，所述下椎弓根螺釘固定段25的頂部設有下椎弓根螺釘沉頭內六角孔26，所述下椎弓根螺釘松質骨自攻段24上設有下椎弓根螺釘自攻外螺紋27，所述下椎弓根螺釘固定段25上設有下椎弓根螺釘固定外螺紋28，所述下椎弓根螺釘固定外螺紋28與下固定帽內螺紋16相匹配，所述側關節突螺釘3包括側關節突螺釘松質骨自攻段29和側關節突螺釘固定段30，所述側關節突螺釘固定段30的頂部設有側關節突螺釘沉頭內六角孔31，所述側關節突螺釘松質骨自攻段29上設有側關節突螺釘自攻外螺紋32，所述側關節突螺釘固定段30上設有側關節突螺釘固定外螺紋33，所述側關節突螺釘固定外螺紋33與左側斜向固定帽內螺紋18相匹配，所述上椎弓根螺釘松質骨自攻段19的長度大于上椎弓根螺釘固定段20的長度，所述上椎弓根螺釘松質骨自攻段19的大小小于上椎弓根螺釘固定段20的大小，所述上椎弓根螺釘松質骨自攻段19的大小小于上固定帽7的內孔的大小，所述下椎弓根螺釘松質骨自攻段24的長度大于下椎弓根螺釘固定段25的長度，所述下椎弓根螺釘松質骨自攻段24的大小小于下椎弓根螺釘固定段25的大小，所述下椎弓根螺釘松質骨自攻段24的大小小于下固定帽8的內孔的大小，所述側關節突螺釘松質骨自攻段29的長度大于側關節突螺釘固定段30的長度，所述側關節突螺釘松質骨自攻段29的大小小于側關節突螺釘固定段30的大小，所述側關節突螺釘松質骨自攻段29的大小小于左側斜向固定帽9的內孔的大小，所述螺釘導向筒5包括定位段螺釘導向筒34和安裝段螺釘導向筒35，所述安裝段螺釘導向筒35的長度大于定位段螺釘導向筒34的長度，所述安裝段螺釘導向筒35的大小大于定位段螺釘導向筒34的大小，所述安裝段螺釘導向筒35的內孔上設有安裝段螺釘導向筒內螺紋36，所述定位段螺釘導向筒34的內孔上設有定位段螺釘導向筒內螺紋37，所述上椎弓根螺釘固定外螺紋23與上固定帽內螺紋14相匹配，所述下椎弓根螺釘固定外螺紋28與下固定帽內螺紋16相匹配，所述側關節突螺釘固定外螺紋33與左側斜向固定帽內螺紋18相匹配，所述上椎弓根螺釘固定外螺紋23、所述下椎弓根螺釘固定外螺紋28和側關節突螺釘固定外螺紋33均與定位段螺釘導向筒內螺紋37相匹配，所述上固定帽外螺紋23、下固定帽外螺紋28和左側斜向固定帽外螺紋33均與安裝段螺釘導向筒內螺紋36相匹配，所述導板6上設有導板上通孔38、導板下通孔39和導板左側斜向通孔40，所述上椎弓根螺釘松質骨自攻段19可穿過導板上通孔38，所述下椎弓根螺釘松質骨自攻段24可穿過導板下通孔39，所述側關節突螺釘松質骨自攻段29可穿過導板左側斜向通孔40，所述導板6包括上導板41、左下導板42和右下導板43，所述上導板41、左下導板42以及右下導43板三者之間可拆卸連接，所述導板上通孔38位于上導板41、左下導板42以及右下導板43三者之間的連接處上，所述導板下通孔39位于左下導板42與右下導板43之間的連接處上，所述導板左側斜向通孔40位于上導板41與左下導板42之間的連接處上，所述上固定帽7的底部設有上固定帽凸圈44，所述下固定帽8的底部設有下固定帽凸圈45，所述導板上通孔38上設有導板上通孔凹圈46，所述導板下通孔39上設有導板下通孔凹圈47，所述上固定帽凸圈44與導板上通孔凹圈相匹配46，所述下固定帽凸圈45與導板下通孔凹圈相匹配47，所述左下導板42上設有第一左下導板卡鉤48和第二左下導板卡鉤49，所述右下導板43上設有右下導板卡鉤50、右下導板卡孔51和右下導板拆卸孔52，所述上導板41上設有第一上導板卡孔53、第二上導板卡孔54、第一上導板拆卸孔55和第二上導板拆卸孔56，所述第一左下導板卡鉤48與第一上導板卡孔53相配合，所述第二左下導板卡鉤49與右下導板卡孔51相配合，所述右下導板卡鉤50與第二上導板卡孔54相配合，所述右下導板卡孔51與右下導板拆卸孔52相貫通，所述第一上導板卡孔53與第一上導板拆卸孔55相貫通，所述第二上導板卡孔54與第二上導板拆卸孔56相貫通，所述上導板41與左下導板42的左側上設有左側鎖板a1，所述左側鎖板a1上設有左側鎖板左上卡孔和左側鎖板左下卡孔，所述左側鎖板a1上設有左側鎖板拉環，設置左側鎖板拉環是為了左側鎖板a1方便拆卸，所述上導板41上設有上導板左側卡柱，所述左下導板42上設有左下導板左側卡柱，所述上導板左側卡柱與左側鎖板左上卡孔卡接配合，所述左下導板左側卡柱與左側鎖板左下卡孔卡接配合，所述上導板41與右下導板43的右側上設有右側鎖板a2，所述右側鎖板a2上設有右側鎖板右上卡孔和右側鎖板右下卡孔，所述右側鎖板a2上設有右側鎖板拉環，設置右側鎖板拉環是為了右側鎖板a2方便拆卸，所述上導板41上設有上導板右側卡柱，所述右下導板43上設有右下導板右側卡柱，所述上導板右側卡柱與右側鎖板右上卡孔卡接配合，所述右下導板右側卡柱與右側鎖板右下卡孔卡接配合，所述左下導板42與右下導板43的下側上設有下側鎖板a3，所述下側鎖板a3上設有下側鎖板左下卡孔和下側鎖板右下卡孔，所述下側鎖板a3上設有下側鎖板拉環，設置下側鎖板拉環是為了下側鎖板a3方便拆卸，所述左下導板42上設有左下導板下側卡柱，所述右下導板43上設有右下導板下側卡柱，所述左下導板下側卡柱與下側鎖板左下卡孔卡接配合，所述右下導板下側卡柱與下側鎖板右下卡孔卡接配合。

其中上導板41、左下導板42以及右下導板43連接為一體時，左側鎖板a1位于上導板41與左下導板42的左側上，所述上導板左側卡柱卡入左側鎖板左上卡孔內，所述左下導板左側卡柱卡入左側鎖板左下卡孔內，右側鎖板a2位于上導板41與右下導板43的右側上，所述上導板右側卡柱卡入右側鎖板右上卡孔內，所述右下導板右側卡柱卡入右側鎖板右下卡孔內，下側鎖板a3位于左下導板42與右下導板43的下側上，所述左下導板下側卡柱卡入下側鎖板左下卡孔內，所述右下導板下側卡柱卡入下側鎖板右下卡孔內，從而上導板41、左下導板42以及右下導板43可以牢固的連接在一起。

其中需要拆分上導板41、左下導板42以及右下導板43時，通過拉動左側鎖板拉環將左側鎖板a1拉下，通過拉動右側鎖板拉環將右側鎖板a2拉下，通過拉動下側鎖板拉環將下側鎖板a3拉下。

包括上加固螺帽57、下加固螺帽58和側加固螺帽59，所述上加固螺帽57、下加固螺帽58和側加固螺帽59上均設有沉頭內六角孔，所述上加固螺帽57與上固定帽7相配合，所述下加固螺帽58與下固定帽8相配合，所述側加固螺帽59與左側斜向固定帽9相配合，所述導板6上設有上弧形折起貼片60和下弧形折起貼片61，所述上橫向連接柱10包括方形上橫向連接柱62和半圓形上橫向連接柱63，所述半圓形上橫向連接柱63的底部與方形上橫向連接柱62的頂部固定連接，所述下豎向連接柱11包括方形下豎向連接柱64和半圓形下豎向連接柱65，所述半圓形下豎向連接柱65的底部與方形下豎向連接柱64的頂部固定連接，所述左側斜向連接柱12包括方形左側斜向連接柱66和半圓形下豎向連接柱67，所述半圓形左側斜向連接柱67的底部與方形左側斜向連接柱66的頂部固定連接。

根據需要，在本文中公開了本發明的詳細實施例，但應了解所公開的實施例只是示范本發明，本發明可以有不同和替代形式實施。附圖未必按照比例繪制。因此，本文所公開的具體結構和功能細節不應被理解為具有限制意義，而是僅作為代表性基礎以教導本領域技術人員采用實施本發明。基于本發明中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。
