本實用新型涉及醫療器械領域，尤其涉及的是一種運動自適應共路OCT內窺系統。

背景技術：
光學相干斷層成像技術(Opticalcoherencetomography，OCT)作為一種高分辨率的生物醫學成像手段，很好地解決了普通的層析成像技術在具有較深的成像深度的同時分辨率較低，難以發現微小病變的技術問題。光學相干斷層成像技術的原理基于低相干干涉技術，結合外差檢測和共焦成像的優點，經過干涉信號的采集處理，恢復出樣品的三維層析圖像，反映出生物組織的內部結構、散射系數等重要信息，成像深度3-5mm，覆蓋病變區域，分辨率高達1-10um，還有非侵入、無輻射等優點，在許多領域有著良好的應用前景和開發潛力。現有的OCT內窺成像系統的光路系統采用非共路的分光干涉裝置，一路作為信號的參考端，安置在成像主機上，另一路作為樣品信號的傳導端，安置在內窺探頭上，這種光路結構會由于兩光路所處的環境不一樣，受到色散、偏振態、溫度、振動等因素干擾而導致最終干涉信號質量下降，嚴重影響了成像分辨率，往往需要加入調節元器件，對系統進行復雜的校正操作，影響了其實時成像能力。為了克服上述不足，共路OCT結構作為一種內窺OCT的理想結構，將兩光路放置在相同的環境中來避免干擾，近年來受到越來越多的關注，現有的共路OCT內窺系統在成像之前需要對樣品臂和參考臂進行光程匹配，這個過程較為復雜，超出一定光程范圍后無法進行成像，但是在實際應用 過程中，組織表面形貌凹凸不平，很可能超出測量的量程，此時又需要重新進行光程匹配，不利于實時成像；匹配光程的干涉結構復雜，或者需要更換不同長度的探頭，過多器件也會影響系統穩定性；OCT內窺系統使用的是不可見的近紅外光，沒有引導光源對其掃描位置進行定位，因此也不利于其結合現有醫用內窺鏡，共用其中的成像通道。因此，現有技術還有待于改進和發展。

技術實現要素：

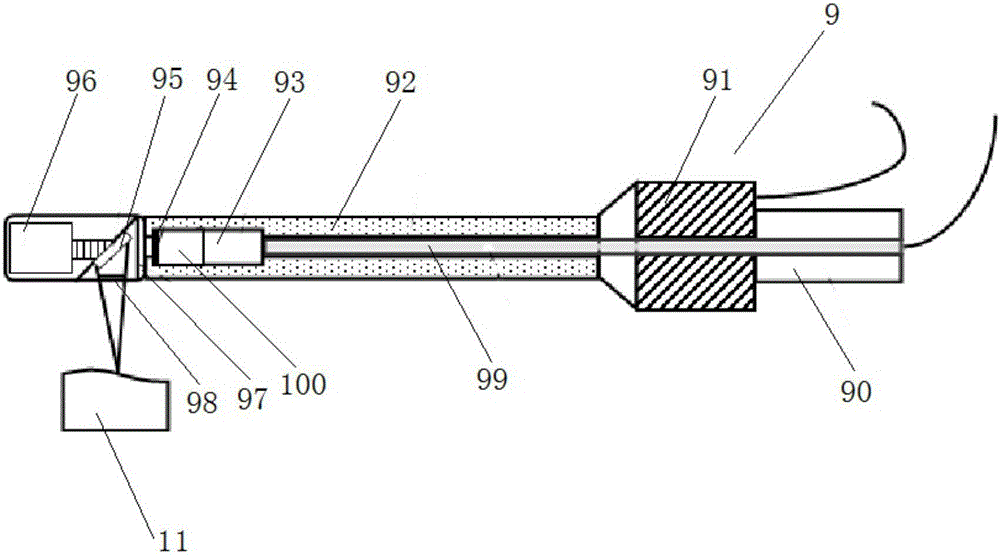

本實用新型的目的在于提供一種運動自適應共路OCT內窺系統，以解決現有技術的如下技術問題：(1)非共路OCT內窺系統由于兩光路所處的環境不一樣，受到色散、偏振態、溫度、振動等因素干擾而導致最終干涉信號質量下降，嚴重影響了成像分辨率。(2)現有的共路OCT內窺系統在成像之前需要對樣品臂和參考臂進行光程匹配，這個過程較為復雜，超出一定光程范圍后無法進行成像，匹配光程的干涉結構復雜，需要更換不同長度的探頭，過多器件會影響系統穩定性；(3)OCT內窺系統使用的是不可見的近紅外光，沒有引導光源對其掃描位置進行定位，因此也不利于結合現有醫用內窺鏡，共用其中的成像通道。本實用新型的技術方案如下：一種運動自適應共路OCT內窺系統，其中，包括一照射樣品表面的紅外光源；一引導光源，所述引導光源發出的光束和所述紅外光源的光束匯合后照射樣品，所述引導光源定位OCT內窺系統紅外光源掃描的位置；一波分復用耦合器，所述波分復用耦合器匯合所述紅外光源和所述引 導光源的光束；共路OCT內窺探頭，所述共路OCT內窺探頭對被觀察樣品進行實時光學成像；探測器，將所述共路OCT內窺探頭返回的光信號轉換成電信號；主機，所述主機發出指令控制共路OCT內窺探頭運動。所述的運動自適應共路OCT內窺系統,其中，所述共路OCT內窺探頭包括線性電機，所述線性電機連接有內窺探頭單模光纖，所述內窺探頭單模光纖的末端連接調整光束的格林透鏡，格林透鏡末端還設置有部分反射部分透射光線的分光鏡，格林透鏡和分光鏡之間留有空氣間隙,所述線性電機帶動內窺探頭單模光纖、格林透鏡和分光鏡軸向移動以調節光程；還包括反射光線并可二維掃描樣品的微振鏡，所述微振鏡連接一帶動微振鏡全范圍旋轉的旋轉電機。所述的運動自適應共路OCT內窺系統,其中，所述內窺探頭單模光纖外包覆有保護內窺探頭單模光纖不受外界干擾的金屬套管和光纖套管。所述的運動自適應共路OCT內窺系統,其中，所述分光鏡的末端還設置有雙膠合消色差透鏡，經所述微振鏡反射后的光線經過一保護膜后入射至樣品。所述的運動自適應共路OCT內窺系統,其中，還包括一電機控制器，所述線性電機、旋轉電機和微振鏡與所述電機控制器連接，所述電機控制器連接所述主機并根據主機發出的指令控制所述線性電機、旋轉電機和微振鏡運動。所述的運動自適應共路OCT內窺系統,其中，所述波分復用耦合器的一端通過單模光纖連接有一分二光纖分光器，所述紅外光源輸出端通過單模光纖連接有光纖環形器，所述光纖環形器的其中一輸出端連接所述波分復用耦合器，另一輸出端連接所述探測器，所述探測器與一分二光纖分光器和所述主機相連。所述的運動自適應共路OCT內窺系統,其中，所述引導光源為L(zhǎng)ED光源或可見光波段激光。所述的運動自適應共路OCT內窺系統,其中，所述紅外光源為掃頻光源，所述探測器為平衡探測器。所述的運動自適應共路OCT內窺系統,其中,所述紅外光源為超輻射發光二極管等寬帶紅外光源，所述探測器為光譜儀。所述的運動自適應共路OCT內窺系統,其中，所述紅外光源和所述主機連接并向主機輸出掃頻同步信號，所述主機包括一GPU模塊，共路OCT內窺探頭采集的數據通過所述GPU模塊進行處理運算。本實用新型的有益效果：本實用新型通過提供一種運動自適應共路OCT內窺系統，基于共路干涉原理，參考光和樣品光在相同的環境中不容易受到干擾，顯著增強系統的穩定性，經過對干涉信號的采集處理恢復出樣品的三維層析圖像；內窺探頭內元器件帶運動自適應功能，電機帶動內部結構匹配參考光和樣品光的光程，減少人為操作的復雜程度；除了紅外光源，還設置有引導光源對掃描位置進行精確定位，方便此內窺探頭與現有內窺鏡的成像通道共用，實現多模式成像。附圖說明圖1是本實用新型的總體結構示意圖。圖2是本實用新型中的共路OCT內窺探頭內部結構示意圖。圖3為本實用新型中主機GPU數據處理和運動自適應流程圖。具體實施方式為使本實用新型的目的、技術方案及優點更加清楚、明確，以下參照附圖并舉實施例對本實用新型進一步詳細說明。參閱圖1，本實用新型一種運動自適應共路OCT內窺系統，其中，包括一照射樣品表面的紅外光源2；一引導光源1，所述引導光源1為L(zhǎng)ED光源或可見光波段激光，所述引導光源1發出的光束和所述紅外光源2的光束匯合后照射樣品，引導光源1用于定位OCT內窺系統紅外光源掃描的位置，紅外光源發出的紅外光頻率在人眼的可視范圍外，通過將紅外光和引導光源發出的可視光匯合，使人眼易于觀察當前掃描位置，方便內窺探頭與現有內窺鏡的多個成像通道集成共用，實現多模式成像。一波分復用耦合器5，所述波分復用耦合器5匯合所述紅外光源2和所述引導光源1的光束，波分復用耦合器5將兩列波長、頻率不同的光信號匯合成一束后沿一根單模光纖傳輸。共路OCT內窺探頭9，所述共路OCT內窺探頭9對被觀察的樣品11進行實時光學成像；探測器6，將所述共路OCT內窺探頭9返回的光信號轉換成電信號；主機10，所述主機10發出指令控制共路OCT內窺探頭9運動并對探測的信號進行處理成像。參閱圖2，進一步地，所述共路OCT內窺探頭9包括線性電機91，所述線性電機91連接有內窺探頭單模光99，所述內窺探頭單模光纖99的末端連接調整光束的格林透鏡93，格林透鏡93末端還設置有部分反射部分透射光線的分光鏡94，格林透鏡93和分光鏡94之間留有空氣間隙100，還包括反射光線并可二維掃描樣品的微振鏡95，所述微振鏡95連接一帶動微振鏡95全范圍旋轉的旋轉電機96，分光鏡94的末端還設置有雙膠合消色差透鏡97用于消除兩列不同波長光的色差，經所述微振鏡95反射后的光線經過一保護膜98后入射至樣品。線性電機91帶動內窺探頭單模光纖99、格林透鏡93和分光鏡94軸向移動以調節光程，光束經過格林透鏡93后到達分光鏡94，經過分光鏡94后一部分反射一部分透射，反射光束在格林透鏡93的后端面發生第二次反 射后在分光鏡94發生第三次反射，然后沿原光路返回系統中，此返回光束為參考光束。透射光束中通過分光鏡94的光束經過雙膠合消色透鏡97，經所述微振鏡95反射后的光線經過一保護膜98后入射至樣品，經樣品反射的光沿原路返回至系統中，此光束為樣品光束，當樣品光束和參考光束等光程時發生干涉，本實用新型通過此干涉信號的采集處理，恢復出樣品的三維層析圖像，反映生物組織的內部結構、散射系數等重要信息。進一步地，所述內窺探頭單模光纖99外包覆有保護內窺探頭單模光纖99不受外界干擾的金屬套管92和光纖套管90，金屬套管92和光纖套管90將內窺探頭單模光纖99與外界隔絕，最大程度地降低傳輸光信號時受到的干擾。進一步地，本實用新型還包括一電機控制器8，所述線性電機91、旋轉電機96和微振鏡95與所述電機控制器8連接，所述電機控制器8連接所述主機10并根據主機10發出的指令控制所述線性電機91、旋轉電機96和微振鏡95運動實現實時掃描成像。進一步地，所述波分復用耦合器5的一端通過單模光纖連接有一分二光纖分光器7，所述紅外光源2輸出端通過單模光纖連接有光纖環形器7，所述光纖環形器7的其中一輸出端連接所述波分復用耦合器5，另一輸出端連接所述探測器6，所述探測器6與一分二光纖分光器7和所述主機10相連。在本實施例中，紅外光源2為掃頻光源，所述探測器6為平衡探測器，平衡探測器通過平衡探測獲取電信號。作為本實用新型的另一實施方式，所述紅外光源2可以為超輻射發光二極管等寬帶紅外光源，所述探測器6為光譜儀，將成分復雜的光分解成光譜線，將光信號轉化成電信號再通過主機10去識別，經過不同算法處理生成圖像。進一步地，所述紅外光源2和所述主機10連接并向主機10輸出同步 信號，所述主機10包括一GPU模塊，共路OCT內窺探頭9采集的數據通過所述GPU模塊進行處理運算。以下為本實用新型工作過程：?jiǎn)?dòng)紅外光源2和引導光源1，紅外光源2輸出頻率固定的掃頻光，經過光纖環形器4，波分復用耦合器5與引導光源1發出的光束匯合，兩者通過單模光纖的傳輸，在共路OCT內窺探頭9中經過相同的光路，引導光源1可以對內窺探頭掃描位置進行定位，從而知道系統的掃描區域，方便將共路OCT內窺探頭9與現有內窺鏡的成像通道共用，實現多模式成像。由單模光纖傳輸至共路OCT內窺探頭9內部的光束經過分光鏡94后部分反射部分透射，反射光在格林透鏡93的后端面發生二次反射，二次反射光束在分光鏡94上發生三次反射后沿共路OCT內窺探頭9入口端返回系統中，此光束為參考光束；另一路透射光經過雙膠合消色差透鏡97，由微振鏡95反射出去，經過保護套98最終入射在樣品11上，攜帶上樣品信息并返回光路系統中，此光束為樣品光。通過對透鏡端面和分光鏡鍍膜，可以實現增透，增反，和不同分光比的需求。由于參考光和樣品光經過的光程往往不一樣，其中參考光經過格林透鏡93和分光鏡94，光程固定，而樣品光光程受到共路OCT內窺探頭9長度和其與樣品距離等因素的影響為一個變量。探頭采集的數據被探測器6收集并由主機10處理，如圖3所示，采集到的數據通過主機10中的GPU模塊進行處理運算，原始數據經過GPU模塊，經過插值補零，F(xiàn)FT，線性平均，比例調整等處理，輸出OCT解調數據并實時顯示，線性平均后同時輸出位置信號，經過峰值檢測后將位置信息反饋給電機控制器8，電機控制器8控制線性電機91帶動內窺探頭單模光纖99、格林透鏡93和分光鏡94軸向位移，進行位置和光程校對，使參考光光程和樣品光光程相等。如圖3所示，為了使參考光光程和樣品光光程相等，線性電機91帶動內窺探頭單模光纖99、格林透鏡93和分光鏡94運動補償及校正過程如下：信號被解調的過程中，可得到樣品表面每一點的掃描信號，稱為A-scan信號，對其進行峰值檢測，可定位光束與樣品表面的距離，假設光束從分光鏡94出射，入射到樣品表面的初始距離為d，運動后的新距離為d(n),理想等光程位置為d0，那么此時存在一個位置偏差e＝d-d0，基于閉環控制的電機做出的行程補償應該為其中KP、KI、KD分別為經過優化的比例系數，積分系數，導數系數。上式也可以表示為U(n+1)＝U(n)+d(n)-d針對運動補償中可能存在的不穩定的情況，在啟動驅動器時需要做一次比較判斷，||U(n+1)-U(n)||＜S，S為根據拓?fù)溥\(yùn)動性質及系統響應速度預估的安全距離，可以設為S＝0.1mm，并且運用K階AR預測模型來主動追蹤組織目標的位置：d(n-i)+U(n-i)是組織目標的位置，αi為d(n)+U(n)的K值用最小二乘法得到的模式系數。紅外光源2輸出同步信號給主機10，并由主機10通過電機控制器8驅動微振鏡95進行同步掃描，實現特定位置的一維和二維掃描成像，并生成三維層析圖像，同時也可以驅動旋轉電機96，實現全范圍的環形螺旋掃描。本實用新型通過提供一種運動自適應共路OCT內窺系統，基于共路干涉原理，參考光和樣品光在相同的環境中不容易受到干擾，顯著增強系統的穩定性，經過對干涉信號的采集處理恢復出樣品的三維層析圖像；內窺探頭內元器件帶運動自適應功能，電機帶動探頭內部結構匹配參考光和樣品光的光程，減少人為操作的復雜程度；除了紅外光源，還設置有引導光 源對掃描位置進行精確定位，方便此內窺探頭與現有內窺鏡的成像通道共用，實現多模式成像。應當理解的是，本實用新型的應用不限于上述的舉例，對本領域普通技術人員來說，可以根據上述說明加以改進或變換，所有這些改進和變換都應屬于本實用新型所附權利要求的保護范圍。
