本實用新型涉及醫療設備技術領域，尤指一種中心靜脈導管套件。

背景技術：

中心靜脈導管套件包括穿刺針、血管鞘、導引導絲和中心靜脈導管。其中，中心靜脈導管作為一種放置在中心靜脈系統內臨床常用血管通路工具，應用領域廣泛。一般來說中心靜脈導管有如下種類有中心靜脈導管(CVC)，隧道式中心靜脈導管(TCVC)、經外周靜脈中心靜脈導管(PICC)，植入式輸液港(Port)、長短期血液透析導管等。臨床使用中心靜脈導管可以測量中心靜脈壓、大量快速的靜脈輸液、長期腸外營養與抗腫瘤化療的血管通路、以及血液凈化時血液交換通路。

而中心靜脈導管尖端的位置對治療的效果和患者安全至關重要，中心靜脈導管尖端應位于上腔靜脈內靠近右心房連接處。CVC使用前必須進行導管尖端定位，如果中心靜脈導管尖端不在上腔靜脈(SVC)，必須進行調整。而目前國際上公認可以確定導管尖端位置的方法主要有X線定位技術和腔內心電圖(Intracavitary Electrocardiography簡稱ECG)，腔內ECG定位技術。

隨著醫療技術和醫療水平的提高，如今將電極中心靜脈導管置于心臟不同部位以記錄心腔內心電圖的標測技術已成為臨床電生理研究的基石。運用腔內ECG技術，中心靜脈導管置管過程中可根據心電圖P波(人體內部中心臟發出的一種波)形態判斷中心靜脈導管尖端位置。而在具體操作過程中心靜脈導管套件的穿刺針或血管鞘進入目標血管后，經穿刺針或血管鞘將導引導絲遞送進入目標血管，建立引導通路，之后中心靜脈導管延導引導絲進入目標血管直至到達預期位置。

對于醫護人員來說如何準確、快捷地將導引導絲遞送到目標血管，進而通過中心靜脈導管的末端檢測心電信號，則是本領域技術人員急需解決的問題。

技術實現要素：

本實用新型的目的是提供一種中心靜脈導管套件，能夠提高中心靜脈導管置管的成功率、準確率，并通過連接電纜傳遞心電信號，以便醫護人員做出準確的判斷。

本實用新型提供的技術方案如下：

一種中心靜脈導管套件，包括穿刺針、血管鞘、導引導絲和中心靜脈導管；

所述導引導絲包括核芯，所述核芯靠近心腔的一端為遠端，所述遠端的橫截面為圓形，軸線方向外徑一致；

所述核芯遠離心腔的一端為近端，所述近端的橫截面為圓形，軸線方向外徑一致；

所述近端的橫截面外徑大于所述遠端的橫截面外徑；

還包括一用于將心腔內信號輸出的連接電纜，所述連接電纜通過電纜適配器與所述導引導絲的所述近端連接。

本技術方案中心靜脈導管套件的導引導絲的特殊設計，通過近端與連接電纜線連接，實現將心臟腔內電信號以心電波形的形式傳導出來。主要是利用設置的電纜適配器實現對兩者的連接，進一步地提高連接電纜與中心靜脈導管套件的連接強度，保證電信號的良好傳遞同時有效地避免中心靜脈導管置管的過程中連接電纜脫落，從而無法獲取精準的監測信息。

較佳地，所述近端的橫截面外徑為所述遠端的橫截面外徑的一倍，且長度為1.0cm-1.5cm。

本技術方案，具體的將近端的橫截面外徑設置成是遠端的橫截面外徑的一倍，且長度在1.0cm-1.5cm之間，能夠保證導引導絲被夾子夾住，且提高兩者連接時接觸面積。

較佳地，所述核芯采用鎳鈦記憶合金或不銹鋼。

本技術方案優選鎳鈦記憶合金或不銹鋼，目的是利用材料本身具有優良的電信號傳導屬性，將心腔電信號引導至體外并進行檢測、記錄、識別以確定中心靜脈導管末端的位置。

較佳地，所述電纜適配器包括與所述導引導絲的所述近端連接的第一端和與所述連接電纜連接的第二端；

所述第二端由內芯和包覆所述內芯的外層構成，所述內芯由若干個長度相等的弧形內芯片沿所述內芯邊緣拼接構成。

較佳地，所述第一端為插座。

較佳地，所述內芯為金屬管，所述外層為絕緣層。

本技術方案，通過絕緣層對金屬管內芯的包覆設置的電纜適配器，防止金屬管導電后造成不必要的傷害。進而將內芯設置為由若干個長度相等的弧形內芯片沿內芯的邊緣拼接而成。目的是利用導引導絲自身材質的特性，將其分成若干片與相應多干各弧形內芯片連接，最終實現與直徑較細的信號傳遞電纜連接。

較佳地，所述金屬管內徑為0.6mm或0.8mm。

本技術方案優選地將金屬管內徑設置為0.6mm或0.8mm，主要是依據導引導絲的外徑差異，能夠滿足不同導引導絲插入到不同內徑的金屬管中，提高兩者的適配度高。

通過本實用新型提供的中心靜脈導管套件，能夠帶來以下至少一種有益效果：

1、能夠監測中心靜脈導管置管過程中不同位置的心電信號，通過監測的信號進一步地判斷中心靜脈導管的末端。具體的對導引導絲中核芯的近端和遠端外徑大小不同做設計，且外徑大的一端又通過一電纜適配器連接，實現連接電纜與導引導線的連接，能夠提高連接強度。同時利用核芯自身材質的特性實現將心腔內的心電信號傳輸，進而通過中心靜脈導管在心腔的不同位置所顯示的不同心電波形，并判斷中心靜脈導管的末端所處的位置，便于醫護人員查看和做進一步的判斷，提高治療效果，且提高置管效率。

2、能夠提高連接強度和適配度。具體的是通過設置的電纜適配器實現將不同的連接電纜和導引導絲的連接，同時對電纜適配器中內芯做進一步的改進，方便導引導絲插入到孔徑不同的金屬管內芯中。

3、降低醫療成本，可重復操作，對醫護人員和患者帶來極大的方便。

附圖說明

下面將以明確易懂的方式，結合附圖說明優選實施方式，對一種中心靜脈導管套件的上述特性、技術特征、優點及其實現方式予以進一步說明。

圖1是本實用新型中心靜脈導管套件中導引導絲的結構示意圖；

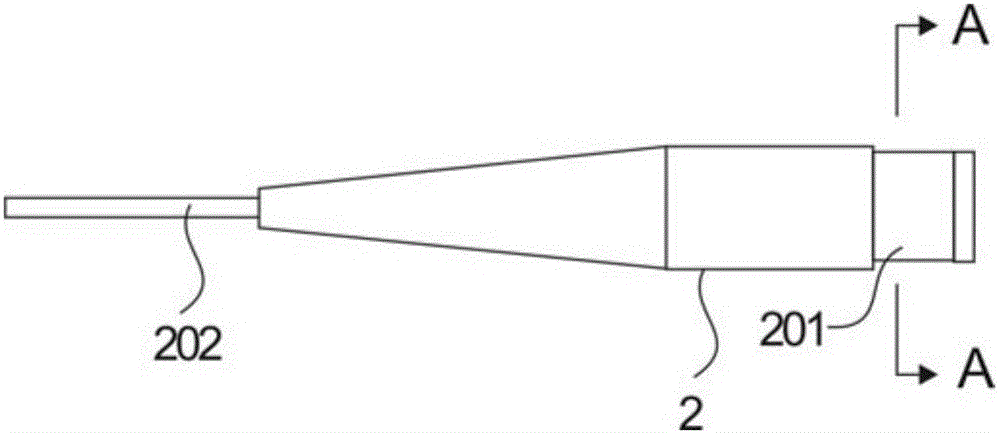

圖2是本實用新型中心靜脈導管套件連接的電纜適配器的結構示意圖；

圖3是圖2A-A方向的剖面視圖。

圖4是本實用新型中心靜脈導管套件與電纜適配器連接的第一種實施例結構示意圖；

圖5是本實用新型中心靜脈導管套件與電纜適配器連接的第二種實施例結構示意圖。

附圖標號說明：

1、中心靜脈導管套件；

101、導引導絲；1011、核芯；1011a、遠端；1011b、近端；102、保護套；

11、連接電纜；

111、觸點；112、連接器；

2、電纜適配器；

201、第一端；201a、內芯；2011a、內芯片；201b、外層；202、第二端。

具體實施方式

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對照附圖說明本實用新型的具體實施方式。顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖，并獲得其他的實施方式。

為使圖面簡潔，各圖中的只示意性地表示出了與本實用新型相關的部分，它們并不代表其作為產品的實際結構。另外，以使圖面簡潔便于理解，在有些圖中具有相同結構或功能的部件，僅示意性地繪示了其中的一個，或僅標出了其中的一種連接方式。在本文中，不僅表示“僅此一個連接方式”，也可以表示“多于一個”的情形。

本實用新型的實施例一中，參看圖1所示，中心靜脈導管套件1具體的包括穿刺針、血管鞘、導引導絲101和中心靜脈導管(圖中未示)，還包括利用導引導絲101的電信號傳導屬性將心腔電信號引導至體外，并進行檢測、記錄、識別，進而通過監測的心電波形的不同來確定中心靜脈導管302靠近心腔5一端的位置(即中心靜脈導管末端)的連接電纜11，而連接電纜11又通過電纜適配器2與導引導絲101連接實現心電信息傳輸。

具體的導引導絲101包括核芯1011，而核芯1011靠近心腔的一端為遠端1011a，遠端1011a的橫截面為圓形，且軸線方向外徑設置成一致；核芯1011遠離心腔的一端為近端1011b，與遠端1011a一致，橫截面也為圓形，且軸線方向外徑設置成一致，從而將近端1011b的橫截面外徑設置的大于遠端1011a的橫截面外徑。本申請優選地，將近端1011b的橫截面外徑設置成遠端1011a的橫截面外徑的一倍，且長度為1.0cm-1.5cm之間，依此，通過近端1011b一定長度的設置，進一步提高核芯1011與電纜適配器2的連接強度。進而不僅增加核芯1011近端1011b的硬度，同時可以提高與電纜適配器2的接觸面積，防止中心靜脈導管置管過程中脫落。

本實用新型的實施例一中，參看圖2、3所示，設置電纜適配器2的目的是為了實現連接電纜11與導引導絲101連接。所以利用核芯1011采用的鎳鈦記憶合金或不銹鋼，具有良好的支撐性和操控性，以及優良的電信號傳導的屬于，且能夠?qū)崿F(xiàn)將心腔電信號引導至體外并進行檢測、記錄、識別別。同時中心靜脈導管套件3在置管的過程中由于中心靜脈導管(圖中未標示)的末端(即靠近心腔5的一端)在心腔5不同的位置檢測的心電波形是不同的，進而可以通過不同心電波形判斷定中心靜脈導管末端的位置，提高置管的準確率。同時電纜適配器2與核芯1011的近端1011b連接的一端為第一端201，與連接電纜11連接的一端為第二端202。從第一端201沿第二端202構成楔子形，且第二端202為插座，同時為軟性，目的是方便與連接電纜11連接。

本實用新型的實施例一中，進一步地參看圖2、3電纜適配器2具體的包括內芯201a和包覆內芯201a的外層201b，內芯201a為金屬管，為方便導引導絲101的插入將金屬管的內徑優選地設置為0.6mm或0.8mm，提高適配度。同時為避免不必要的傷害將外層201b設置為絕緣層。而電纜適配器2第一端201的內芯101a具體的是由若干個長度相等的弧形內芯片1011a沿內芯101a邊緣拼接構成，可有效地利用導引導絲101的延展性，實現與連接電纜11的連接。應說明，本申請中的內芯101a由相對的兩個內芯片1011a構成，在實際運用時可以分成多個(具體數據根據導引導絲101的實際粗細做調整)。同時為避免導引導絲101在導電情況下產生危險，進而在導引導絲101上包覆一層保護套102，保護套102也能夠?qū)?dǎo)引導絲101與電纜適配器2的連接處同時包覆，不僅外形美觀，且安全性高。

本實用新型的實施例一中，參看圖4所示，在實際運用中，將連接電纜11的一端插設在電纜適配器2的第二端202插座內，另一端為裸露的觸點111與信號傳遞電纜(是現有的心電監護儀上的原裝電纜線，市場上可直接購買)連接，進而實現數據的采集和分析。

本實用新型的實施例二中，參看圖5所示，在實際運用中與實施例一不同的是，將連接電纜11的一端插設在電纜適配器2的第二端202插座內，而另一端上連接一連接器112，再由連接器112與信號傳遞電纜連接。其中，連接器112的形狀可以多樣，只需實現與信號傳遞電纜11連接，且能達到數據的傳輸即可。

應當說明的是，上述實施例均可根據需要自由組合。以上所述僅是本實用新型的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
