本實用新型涉及一種醫療設備，具體是一種帶有噴淋裝置的醫用消毒干燥箱。

背景技術：

醫療消毒箱是一種用于清潔手術刀、鑷子、剪刀等醫療器械的專用醫療設備，其消毒、殺菌的效果與便捷度直接關系到醫務人員的工作效率，并可避免患者的傷口感染或者傳染，對外殼領域具有重要的地位，屬于醫院的基本設施與器械。

技術實現要素：

本實用新型的目的在于提供一種帶有噴淋裝置的醫用消毒干燥箱，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種帶有噴淋裝置的醫用消毒干燥箱，包括箱體、噴淋裝置、排液管和排液閥；所述箱體是帶有噴淋裝置的醫用消毒干燥箱的主體部分，箱體內設置有橫桿、掛鉤、電熱絲、照明燈、吸附干燥層和支撐橫板；所述支撐橫板設置在箱體內的漏水板上；所述漏水板的兩端分別于箱體的兩內壁固定連接在一起，且漏水板底部設置有蓄水箱；所述蓄水箱設置在箱體的內部，箱體的底部；所述吸附干燥層設置在支撐橫板的頂部，通過螺釘與支撐橫板固定在一起，且吸附干燥層內設置有吸附干燥劑；所述吸附干燥劑均勻的設置在吸附干燥層內；所述橫桿設置有兩個，且對稱設置在吸附干燥層的頂部；所述掛鉤設置在橫桿上；所述照明燈設置有六個，且均勻的設置在箱體的左右兩內壁上；所述排液管設置在蓄水箱的底部右側，且與蓄水箱固定連接在一起；所述排液閥設置在排液管上；所述噴淋裝置設置在箱體的頂部，且噴淋裝置由進液管、大齒輪、小齒輪、蓄液腔、噴淋孔、連接軸和驅動電機組成；所述進液管貫穿大齒輪與蓄液腔相連接；所述大齒輪設置在進液管上，通過螺釘與進液管固定連接在一起，且與小齒輪相嚙合；所述小齒輪設置在大齒輪的右側，通過連接軸與驅動電機相連接；所述連接軸貫穿小齒輪，且通過螺釘與小齒輪固定連接在一起；所述驅動電機設置在小齒輪的頂部；所述蓄液腔設置在進液管的底部；所述噴淋孔設置有多個，且均勻的設置在蓄液腔的底部。

作為本實用新型進一步的方案：所述漏水板上設置有多個漏水孔。

作為本實用新型再進一步的方案：所述電熱絲設置有兩個，且對稱設置在箱體的左右兩內壁上。

與現有技術相比，本實用新型的有益效果是：

本實用新型內設置有噴淋裝置、掛鉤，能夠將需要清洗的醫療器械掛在掛鉤上，然后通過噴淋裝置進行噴灑消毒液，從而達到清洗消毒的效果，本實用新型中設置有電熱絲，能夠在醫療器械清洗完全后，進行烘干，有利于將醫療器械進行烘干保存。

附圖說明

圖1為帶有噴淋裝置的醫用消毒干燥箱的結構示意圖。

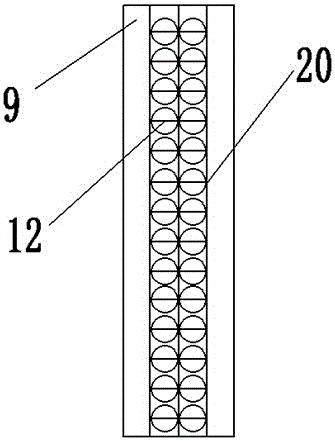

圖2為帶有噴淋裝置的醫用消毒干燥箱中吸附干燥層俯視圖。

圖3為帶有噴淋裝置的醫用消毒干燥箱中噴淋裝置的結構示意圖。

圖中：1-箱體，2-橫桿，3-掛鉤，4-照明燈，5-電熱絲，6-漏水網，7-排液閥，8-排液管，9-支撐橫板，10-噴淋裝置，11-蓄水箱，12-吸附干燥劑，13-進液管，14-大齒輪，15-蓄液腔，16-噴淋孔，17-連接軸，18-小齒輪，19-驅動電機，20-吸附干燥層。

具體實施方式

下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。

請參閱圖1-3，一種帶有噴淋裝置的醫用消毒干燥箱，包括箱體1、噴淋裝置10、排液管8和排液閥7；所述箱體1是帶有噴淋裝置的醫用消毒干燥箱的主體部分，箱體1內設置有橫桿2、掛鉤3、電熱5、照明燈4、吸附干燥層20和支撐橫板9；所述支撐橫板9設置在箱體1內的漏水板6上；所述漏水板6的兩端分別于箱體1的兩內壁固定連接在一起，漏水板6上設置有多個漏水孔，且漏水板6底部設置有蓄水箱11；所述蓄水箱11設置在箱體1的內部，箱體1的底部，用于暫時存放用過的清洗液；所述吸附干燥層20設置在支撐橫板6的頂部，通過螺釘與支撐橫板6固定在一起，且吸附干燥層20內設置有吸附干燥劑12；所述吸附干燥劑12均勻的設置在吸附干燥層20內；所述橫桿2設置有兩個，且對稱設置在吸附干燥層20的頂部，用于支撐掛鉤3和醫療器械；所述掛鉤3設置在橫桿2上，用于懸掛醫療器械；所述電熱絲5設置有兩個，且對稱設置在箱體1的內部，左右兩內壁上，對殺菌消毒后的醫療器械進行烘干；所述照明燈4設置有六個，且均勻的設置在箱1體的左右兩內壁上，當箱體1內的消毒液過多或霧氣過大時，打開照明燈，能更清晰地觀察醫療器械的清洗狀況；所述排液管8設置在蓄水箱11的底部右側，且與蓄水箱11固定連接在一起，用于使用過的消毒液進行排放出去；所述排液閥7設置在排液管8上；所述噴淋裝置10設置在箱體1的頂部，且噴淋裝置10由進液管13、大齒輪14、小齒輪18、蓄液腔15、噴淋孔16、連接軸17和驅動電機19組成，用于將消毒液進行均勻的噴灑出來，對醫療器械進行殺菌消毒；所述進液管13貫穿大齒輪14與蓄液腔15相連接；所述大齒輪14設置在進液管13上，通過螺釘與進液管13固定連接在一起，且與小齒輪18相嚙合；所述小齒輪18設置在大齒輪14的右側，通過連接軸17與驅動電機19相連接；所述連接軸17貫穿小齒輪18，且通過螺釘與小齒輪18固定連接在一起；所述驅動電機19設置在小齒輪18的頂部，為消毒液的均勻噴灑提供動力；所述蓄液腔15設置在進液管13的底部，暫時存放消毒液；所述噴淋孔16設置有多個，且均勻的設置在蓄液腔15的底部，用于將消毒液均勻的噴灑出來，對醫療器械進行消毒殺菌。

上面對本專利的較佳實施方式作了詳細說明，但是本專利并不限于上述實施方式，在本領域的普通技術人員所具備的知識范圍內，還可以在不脫離本專利宗旨的前提下做出各種變化。
