本實用新型涉及醫用器材領域，特別是采集樣本的取樣拭子。

背景技術：

目前在針對陰道分泌物的取樣，很多操作人員都只采用一根特長制棉簽直接蘸取，之后就放入玻璃試管中，并在無任何遮蓋情況下轉運，直到送至檢驗科進行檢測。醫院環境和運送移動的不確定性非常容易造成標本被污染。進而導致結果不準確，不能真實體現患者病情而造成誤診。在檢驗時，檢驗醫生將往試管內添加試劑，然后進行攪拌，讓棉簽頭上的分泌物能脫落下來。但整個過程中，由于加入試劑量的不精確和攪拌水平的差異性將確定分泌物脫落完成度和溶解濃度水平。

目前市場上有一種具備防護措施的取樣拭子，有著與棉簽桿相連的帽塞，并可與塑料試管合蓋，帽塞也為取樣時的手握處，以此避免轉運過程中的交叉污染。但因為棉簽桿需深入陰道中取樣，所以棉簽桿長度較長，達到14cm，導致整個試管長度達到16cm。過長的試管導致吸樣針長度過長，不僅造成吸樣針加工難度，還容易造成插針進入試管時，分泌物容易粘到試管壁上，不利于清潔。

更重要的是，這些取樣拭子只為手工操作簡便而普遍應用。但取樣拭子進入檢驗科后，檢驗醫師需對其進行人工注入混勻液、攪拌，讓棉簽內分泌物充分進行脫離、混勻的前處理。在此過程中流程繁雜，檢驗醫師不僅需耗費大量時間，并且將會引入人為誤差和標本污染。

技術實現要素：

本實用新型要解決的技術問題是，克服現有技術中的不足，提供一種能用于全自動前處理的取樣拭子。

為了解決上述技術問題，本實用新型專利是通過以下技術方案實現的：

提供一種能用于全自動前處理的取樣拭子，包括試管、取樣桿和試管蓋，試管蓋安裝于取樣桿上；所述取樣桿貫穿試管蓋，其一端設取樣把手，另一端設棉簽頭；試管的下半部分是能變形的揉捏管，當取樣桿伸入試管并蓋上試管蓋后，棉簽頭位于揉捏管中。

本實用新型中，所述試管蓋上設有通孔，取樣桿穿過通孔并與試管蓋實現卡裝的活動連接，具體是下述任意一種：

(1)在試管蓋上設臺階狀凸起，在取樣桿上設置與該凸起形狀相互匹配的缺口；

(2)在試管蓋上設多個爪扣，爪扣的末尾具有倒鉤，在取樣桿上設置與該倒鉤形狀相互匹配的缺口；

所述臺階狀凸起或爪扣位于試管蓋的內側。

本實用新型中，所述試管蓋的外側表面設有豎向的把手壓片；把手壓片是環形片材或呈環形布置的多個片材，其所形成的空腔能容納取樣把手并留有空隙。

本實用新型中，在靠近試管口的試管外壁上，設有凸起臺階。

本實用新型中，所述試管是一體式的，其上半部分是試管本體，其厚度大于揉捏管的厚度(使得試管本體不變形或不易變形)；或者，所述試管是以PE材料一次吹塑而成，其上半部分的試管本體厚度與揉捏管的厚度相同。

本實用新型中，所述試管是兩段式的，其上半部分是不能變形的試管本體，與揉捏管之間通過螺接或套接方式實現連接。

本實用新型中，所述試管本體為注塑而成，其厚度為1mm；所述揉捏管的厚度為0.5mm。

與現有技術相比，本實用新型的有益效果在于：

1、本實用新型的產品可以方便取樣，有效的減少交叉污染；

2、本實用新型還可以提供給全自動前處理儀器方便進行全自動前處理；從而減少檢驗醫師的工作量，提升標本檢驗標準化操作。

附圖說明

圖1為本實用新型產品組合后的示意圖。

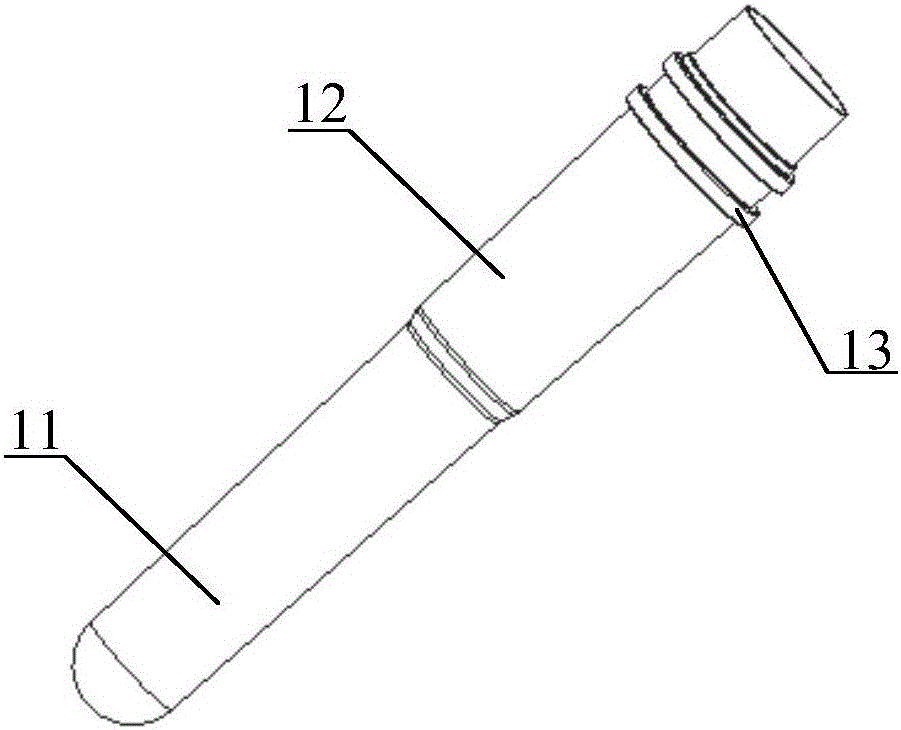

圖2為試管的結構示意圖。

圖3為試管蓋的結構示意圖。

圖4為取樣桿的結構示意圖。

圖5為試管蓋與取樣把手的組合示意圖。

圖6為具有簡化試管蓋的產品結構示意圖。

圖7為簡化試管蓋與取樣桿的組合示意圖。

附圖標記為：試管 1、試管蓋 2、取樣桿 3、揉捏管 11、試管本體 12、凸起臺階 13、爪扣 21、通孔 22、把手壓片 23、棉簽頭 31、長桿 32、取樣把手 33、缺口 34。

具體實施方式

參考附圖，下面將對本實用新型專利具體實施例子進行詳細描述。

本實用新型中的能用于全自動前處理的取樣拭子，包括試管1、試管蓋2和取樣桿3，試管蓋2安裝于取樣桿3上。取樣桿3貫穿試管蓋2，其主體是一根長桿32，一端設取樣把手33，另一端設棉簽頭31；試管1的下半部分是能變形的揉捏管11，當取樣桿3伸入試管1并蓋上試管蓋2后，棉簽頭31位于揉捏管11中。

試管蓋2與取樣桿3之間可以是如現有技術一般采取固定式一體設計，也可以是分體式設計。例如，在試管蓋2上設有通孔22，取樣桿3穿過通孔22并與試管蓋2實現卡裝的活動連接。其連接方式舉例：在試管蓋上設臺階狀凸起，在取樣桿3上設置與該凸起形狀相互匹配的缺口34(圖6、7的實施例)；或者，在試管蓋2上設多個爪扣21，爪扣21的末尾具有倒鉤，在取樣桿3上設置與該倒鉤形狀相互匹配的缺口34(圖1-5的實施例)。臺階狀凸起或爪扣21均位于試管蓋的內側，避免污染。

在本實用新型圖1-5的實施例中，試管蓋2的外側表面設有豎向的把手壓片23；把手壓片23可以是環形片材(一體式)或呈環形布置的多個片材(分體式)，其所形成的空腔能容納取樣把手33并留有空隙。

本實用新型中，試管1可以是一體式的，其上半部分是試管本體12，其厚度大于揉捏管11的厚度(試管本體12不變形或不易變形)；或者，試管1是以PE材料一次吹塑而成，其上半部分的試管本體12厚度與揉捏管11的厚度相同。試管1也可以是兩段式的，其上半部分是不能變形的試管本體12，與揉捏管11之間通過螺接或套接方式實現連接。此時，試管本體12可注塑而成，其厚度為1mm；揉捏管11的厚度為0.5mm。較薄的揉捏管11就可以擠捏變形。在靠近試管口的試管1外壁上，設有凸起臺階13，可用于全自動前處理儀器的夾持。

本實用新型的使用方法說明：

產品在未使用狀態下，取樣桿3是伸入試管1且試管蓋2是蓋著的，避免污染。在用于陰道分泌物采樣時，對于圖6-7中的產品，只要醫生捏住取樣把手33即可將取樣桿3和試管蓋2抽離試管1，然后用于取樣。而對于圖1-5的實施例中產品，可以進一步將試管蓋2往上拉至取樣把手33的位置，通過捏住把手壓片23即可將把手壓片23與取樣把手33一并固定。這樣長桿32的可利用長度就更多，便于深入陰道更內部的取樣位置，對分泌物進行蘸取。蘸取完成后，只需將取樣桿3插入試管1，將試管蓋2蓋緊，即可完成取樣的密封。對于圖1-5的實施例中產品，需先將手壓片23與取樣把手33分離，再蓋上試管蓋2。完成取樣后的試管1即可進行傳輸，能可有效的減少交叉污染。

更重要的后續應用方式說明如下：

正如背景技術部分所述，傳統技術的取樣拭子在檢驗時只適用于手工操作：檢驗醫師需人工注入混勻液、攪拌，讓棉簽上蘸取的分泌物能充分脫離、混勻。在此過程中流程繁雜，檢驗醫師不僅需耗費大量時間，并且將會引入人為誤差和標本污染。而本實用新型所述產品，可以應用于全自動前處理的機器或設備。

如圖2所示，試管1相對普通塑料試管具有揉捏管11，揉捏管11位于試管1的下半部分，可以選擇薄PE材料吹塑而成，其厚度0.5mm。取樣后的棉簽頭31置于試管1中，加入稀釋液后即可通過自動擠壓揉捏機構對揉捏管11進行擠壓或揉捏，并隨自動擠壓揉捏機構的松開而快速反彈，這樣能夠使棉簽頭31上的陰道分泌物快速脫離，進而與稀釋液混勻。試管1上半部分是不能變形的試管本體12，在靠近試管口的試管1外壁上設有凸起臺階13，形狀優選為圓環型。前處理儀器的固定設備夾持住試管本體12，凸起臺階13起到防止滑脫的作用。前處理儀器的拔蓋機構捏住取樣把手33并拔取動作，即可使試管蓋2與試管1快速分離，試管1中的樣品液體則用于后續的自動化檢驗。

本實用新型主要是為了適于全自動前處理設備或裝置的應用而做出了改進，能夠提升醫生的操作方便性、減少過程中的交叉污染和能夠實現自動化操作的結構解放勞動力，同時為陰道分泌物前處理做好標準化操作。當然，也可以在不具備全自動前處理設備或裝置的情況下，用于常規的手工操作。

最后，還需要注意的是，以上列舉的僅是本實用新型專利的具體實施例。顯然，本實用新型專利不限于以上實施例，還可以有許多變形。本領域的普通技術人員能從本實用新型專利公開的內容直接導出或聯想到的所有變形，均應認為是本實用新型專利的保護范圍。
