本實用新型涉及婦產科手術器械技術領域，更具體的是涉及一種安全型產鉗。

背景技術：

在產科產房手術過程中，胎兒的分娩經常需要醫生通過助產器材來對待產孕婦進行輔助分娩，普通的產鉗為左右二葉形，使用時，將產鉗的左右二葉放在胎兒的耳部，然后用力幫助胎兒娩出，使用過程中，關鍵是找準胎兒的位置，不要損傷胎兒的面部和耳朵等，這給助產手術帶來一定程度上的負擔。

在順產產婦分娩過程中，由于現有產鉗葉部較硬，新生兒頭部壓痕太深，產婦軟產道的裂傷較嚴重。

如何解決上述技術問題成了本領域技術人員的努力方向。

技術實現要素：

本實用新型為了克服上述技術不足，提供一種結構簡單、安全性能高及使用方便的安全型產鉗。

本實用新型為了實現上述目的具體采用以下技術方案：

一種安全型產鉗，包括左鉗、右鉗和吸盤，所述的吸盤下設置有中空的負壓吸管，所述的負壓吸管外套設置有套筒，所述的套筒上設置有多對固定孔，負壓吸管上設有一對與固定塊，所述的左鉗和右鉗鉸軸設置在套筒上，所述的負壓吸管遠離吸盤的一端延伸出套筒，伸出套筒的負壓吸管身上設置有負壓表和卸氣閥，所述的左鉗和右鉗均包括鉗葉和鉗柄，所述的鉗葉為向內側彎曲的弧形結構，所述的鉗葉的頂部裝有微型攝像頭，鉗葉的中部均布有多個LED光源，所述的鉗葉外均套設有保護套。

進一步地，所述的保護套的厚度設置在0.5～1.2mm，所述的保護套是采用軟質硅膠制成。

進一步地，所述的負壓吸管末端設置有波紋接口。

進一步地，所述的左鉗和右鉗的鉗葉均為非金屬材料。

進一步地，所述的左鉗和右鉗對稱的設置在套筒上，鉗柄上防滑凹槽。

進一步地，所述吸盤為上大下小的漏斗形。

進一步地，所述的吸盤采用無毒的柔性材料制成。

進一步地，所述的負壓吸管上設置有一個彈簧固定塊，彈簧固定塊與左鉗的鉗柄之間設置有彈簧件A，彈簧固定塊與右鉗的鉗柄之間設置有彈簧件B。

本實用新型的有益效果如下：

1、本實用新型的保護套與鉗葉形狀一致，左鉗和右鉗的鉗葉均為非金屬材料，保護套是采用軟質硅膠制成，彈性高，厚度適中，可顯著降低胎兒面部挫傷、面部淤血和頭面部神經損傷等并發癥的發生率；不會對產鉗的操作帶來不便，對產婦產道的損傷小，安全可靠；

2、本實用新型的保護套是使用軟質硅膠制成，成本低，可作為一次性用品且使用方法簡單，適于廣泛推廣使用；

3、而且鉗葉的頂端設有微型攝像頭，并配有LED光源，對于情況比較復雜的產婦，亦可更加直觀地觀察子宮內部的情況，進而使醫生做出更加準確的判斷。

附圖說明

圖1是本實用新型的結構示意圖；

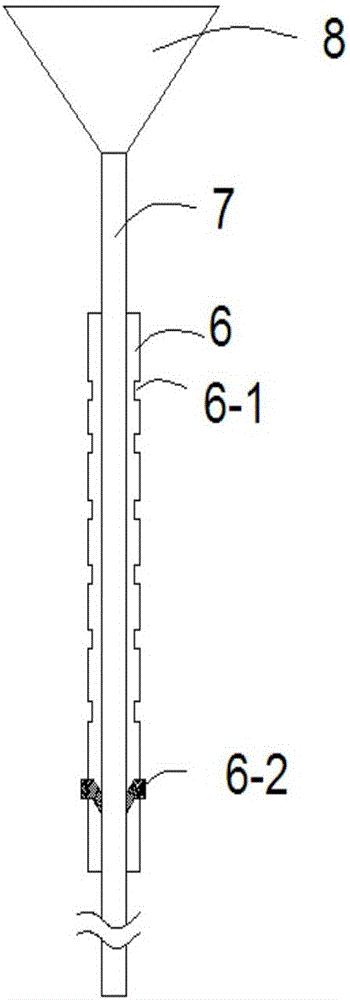

圖2是圖1的結構示意圖；

附圖標記：1-負壓表，2-卸氣閥，3-彈簧件B，3-1-彈簧件A，4-防滑凹槽，5-鉗柄，6-套筒，7-負壓吸管，8-吸盤，9-右鉗，10-LED光源，11-微型攝像頭，12-保護套，13-左鉗，14-彈簧固定塊，15-鉗葉。

具體實施方式

為了本技術領域的人員更好的理解本實用新型，下面結合附圖和以下實施例對本實用新型作進一步詳細描述。

實施例1

如圖1和2所示，本實施例提供一種安全型產鉗，包括左鉗13、右鉗9和吸盤8，其特征在于，所述的吸盤8下設置有中空的負壓吸管7，所述的負壓吸管7外套設置有套筒6，所述的套筒6上設置有多對固定孔6-1，負壓吸管7上設有一對固定塊6-2，所述的左鉗13和右鉗9鉸接設置在套筒6上，所述的負壓吸管7遠離吸盤8的一端延伸出套筒6，伸出套筒6的負壓吸管7身上設置有負壓表1和卸氣閥2，所述的左鉗13和右鉗9均包括鉗葉15和鉗柄5，所述的鉗葉15為向內側彎曲的弧形結構，所述的鉗葉15的頂部裝有微型攝像頭11，鉗葉15的中部均布有多個LED光源10，所述的鉗葉15外均套設有保護套12。

所述的保護套12的厚度設置在0.5～1.2mm，所述的保護套12是采用軟質硅膠制成。

所述的左鉗13和右鉗9的鉗葉15均為非金屬材料。

本實施例中，保護套與鉗葉形狀一致，左鉗和右鉗的鉗葉均為非金屬材料，保護套是采用軟質硅膠制成，彈性高，厚度適中，可顯著降低胎兒面部挫傷、面部淤血和頭面部神經損傷等并發癥的發生率；不會對產鉗的操作帶來不便，對產婦產道的損傷小，安全可靠；保護套是使用軟質硅膠制成，成本低，可作為一次性用品且使用方法簡單，適于廣泛推廣使用；而 且鉗葉的頂端設有微型攝像頭，并配有LED光源，對于情況比較復雜的產婦，亦可更加直觀地觀察子宮內部的情況，進而使醫生做出更加準確的判斷。

實施例2

本實施例實在實施例1的基礎上做了進一步優化，具體是：

所述的負壓吸管7末端設置有波紋接口14。

所述的左鉗13和右鉗9對稱的設置在套筒6上，鉗柄5上防滑凹槽4。

所述吸盤8為上大下小的漏斗形。

所述的吸盤8采用無毒的柔性材料制成。

所述的負壓吸管7上設置有一個彈簧固定塊16，彈簧固定塊16與左鉗13的鉗柄5之間設置有彈簧件A3-1，彈簧固定塊16與右鉗9的鉗柄5之間設置有彈簧件B3。

以上所述，僅為本實用新型的較佳實施例，并不用以限制本實用新型，本實用新型的專利保護范圍以權利要求書為準，凡是運用本實用新型的說明書及附圖內容所作的等同結構變化，同理均應包含在本實用新型的保護范圍內。
