本實用新型涉及一種阻止有張口呼吸習慣人群的關口器。

背景技術：

人類正常的呼吸是通過鼻腔進行的，因?yàn)楸乔痪哂袑羧氲目諝膺M(jìn)行過濾，加溫，加濕的功能。但根據統計全國有87.3％的人患有鼻炎，由于鼻炎導致的呼吸不暢，鼻炎患者有85％以上的人有張口呼吸的習慣，由于張口呼吸吸入口腔的空氣會風干扁桃體分泌腺孔和唾液腺孔，使得患者自身的免疫抗體分泌功能極度受到消弱，一夜的口干舌燥沒有了抗體以后，反而會加重鼻炎的癥狀，如此循環往復反過來又加重了患者張口呼吸的習慣，在空氣質量嚴重污染的現在，張口呼吸的空氣沒有經過鼻腔的過濾，口腔直接吸入的空氣會伴隨眾多細菌，吸入嘴里的空氣能使唾液氧化后變質發苦，(我們懷疑氧化后的唾液產生了毒性和腐蝕性)，加之張口呼吸帶來的口干舌燥使的張口呼吸患者抗體的缺失，目前可以肯定“胃病，便秘，齲齒，風濕痛，失眠，憂郁癥，糖尿病”生病的誘因都是來源于“口呼吸”癥。

本申請人2015年提出了CN201510095314.9一種阻止睡眠張口呼吸的器件，它是一個覆蓋口部橢圓形O型環，材料為柔性高品質硅膠注塑構成，橢圓環的長徑兩端設有穿松緊帶的掛耳小環；然而此產品在佩帶的過程中經常被患者張口后移動，容易造成上半邊跑到上嘴唇下邊，嘴仍然可以張開來呼吸，而且患有“口呼吸”的人對閉住嘴睡覺很多人都無法忍受，我們曾經試過用醫用膠布條把嘴唇中間上下貼起來睡覺以阻止張口呼吸，但是發現睡著以后嘴都能頑強的在嘴角的一邊再張開一點縫隙來吸氣，所以古人就深知“張口呼吸”給人體健康帶來的重大危害，但至今還沒有一種產品可以有效的克服張口呼吸的毛病，韓國申請的：201310313362.1專利，做成的產品根本就不可能達到關住嘴的作用，更不要談抑制口呼吸了，因此我們根據很多人無法閉嘴睡覺的現實，在原有專利申請的基礎上又從新設計出一種允許患者張著嘴也無法“口呼吸”的裝置。增加了環筋弧形結構能更有效和舒適的帖服在嘴部防止脫落，同時環筋上增加了一層突起的薄膜半球能徹底阻隔嘴與外界的空氣交流。經過多名患者的試用，完全解決了張口呼吸的毛病。

技術實現要素：

本實用新型目的是提供一種阻止張口呼吸的裝置，能在保證人體舒適的條件下將該關口器無障礙帖服在患者嘴唇上以起到阻止張口呼吸的作用。有效阻止患有張口呼吸習慣的患者改善睡眠時呼吸習慣，提高人體免疫力和預防眾多疾病的發生。

本實用新型技術方案，以硅膠以制備覆蓋口部的橢圓環，環上有一層向外凸起的薄膜。

橢圓環在投影在平面為O型或者橢圓環筋。

橢圓環是向外凸起的即在垂直面觀為弧形或者弓形；用于將該關口器無障礙貼合在嘴唇上。

一個覆蓋口部的橢圓環為環筋，環筋的長徑為5-9.5cm，短徑為2-6cm，環筋的直徑尺寸為2.5-6mm，環上有一層0.10-1.0mm厚度的向外凸起的薄膜，用以阻止張口呼吸的空氣與外界交流。

環筋與臉的貼合面設計為弧形或者弓形，能有效的適應面部特征，緊貼嘴部防止嘴唇過渡壓迫和脫落；環上有一層向外凸起的半球狀薄膜，在保證人體舒適的條件下將該關口器無障礙帖服在患者嘴唇上以起到阻止張口呼吸的作用。

環與臉的貼合面設計成與嘴唇吻合的弧形或者弓形；以減小了環對嘴唇的受力，可有效的與嘴唇密封。

橢圓環筋1的橫截面為O型、橢圓，半圓，環的長經兩端設有固定松緊帶的掛耳固定耳。

在環的長徑的兩外端各有一個向外的有孔的掛耳，可以穿入松緊帶系于脖頸，將其戴在佩戴者的口上，關口器O型環緊貼嘴唇通過松緊帶佩戴在患者脖子上成一水平面。

松緊帶兩端設有凸齒型條紋14以增加“日”字扣內的松緊帶之間受力后不會變滑動，保證松緊帶調準后尺寸其不會變化。

上述的阻止張口呼吸的關口器，它可以由無毒的具有彈性的材料制成，如合成橡膠、高分子彈性體(可以注塑制造)、天然橡膠，硅橡膠制成。尤其是采用具有彈性的聚合物：包括苯乙烯類彈性體材料、聚脂彈性體和其它聚烯烴彈性體材料，也可采用其它發泡高分子材料。尤其是采用彈性的硅橡膠。

有益效果：使用本實用新型的阻止張口呼吸的關口器，原易張口呼吸睡眠的人，佩戴入睡后一般不會再張口呼吸，從而避免冷空氣經口腔進入人體，不會再引起半夜口干舌燥，改善睡眠效果，人不易失眠，胃病靠自身的抗體也能夠完全自愈。本實用新型已經經過胃病患者，風濕病患者，鼻炎等眾多患者的親自試用，效果特別明顯，試用過本實用新型產品的胃病患者不張口呼吸睡覺以后一個月胃病，便秘基本能夠痊愈，風濕痛患者半年時間疼痛明顯消失，本實用新型者50多年的鼻炎現已痊愈。

本實用新型提供了一種睡眠時阻止張口呼吸的關口器，利用橢圓O型圈的彈性和膜2對嘴唇的服貼貼合關閉作用，戴在嘴上，傾向于使得嘴唇不能張開，克服口干舌燥等癥狀。經過一個月以上的使用，胃病，便秘即可自愈，根據實用新型人理解，我們常說“病從口入”，實際上當時理解只是對了一半，以為只是“毛病是吃出來的”；而另一半，應該是“毛病是用嘴呼吸得來的”。佩戴本實用新型產品可以有效阻止睡眠時張口呼吸習慣，只要不再張口呼吸患者自身的免疫抗體(扁桃體液，唾液)分泌功能就能恢復正常，多數人胃病，便秘，風濕痛，失眠等癥狀都徹底得到了改善直至完全能夠自愈。

附圖說明

圖1為關口器主視圖；

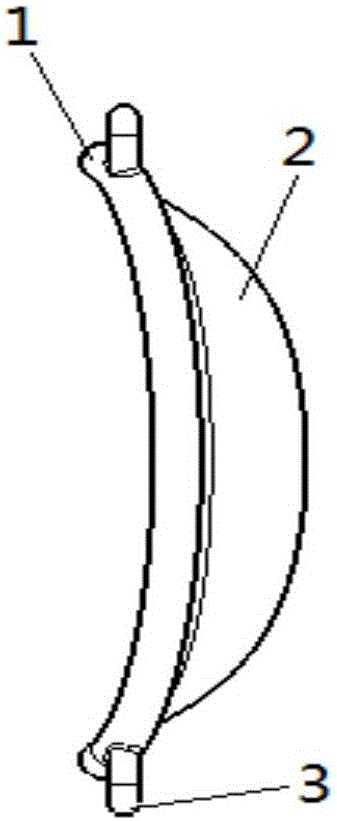

圖2是從圖1中AA視角看的圖；

圖3圖1中BB視角看的圖；

圖4是的立體圖，

圖5是圖4翻過去看立體圖。

圖6為關口器佩戴松緊帶圖3D；

圖7為關口器佩戴松緊帶圖2D。

具體實施方式

下面將結合附圖和實施例對本實用新型做進一步的說明。

一種阻止張口呼吸的關口器，如圖通過高品質醫用硅膠注塑(硫化)成型橢圓環筋1，橢圓環筋的長徑為5-9.5cm，如8.5cm，橢圓環筋短徑為2-6cm，如4.4cm，環筋垂直面設計為弧形或者弓形，能有效的適應嘴唇形態，緊貼嘴部防止嘴唇過渡壓迫和脫落；環上有一層0.10-1.0mm厚度的向外凸起的半橢球狀薄膜2，在不影響人體舒適性情況下將該關口器無障礙帖服在嘴唇上起到阻止張口呼吸的作用。用以徹底阻隔嘴與外界空氣的交流，環筋為柔性材料構成，環的長徑兩端設有固定松緊帶的掛耳固定耳，從脖子后面繞過來的松緊帶通過固定耳將其固定佩戴在口呼吸患者的嘴上，從而達到徹底阻斷佩戴者嘴巴與空氣的通路；迫使患者只能用鼻子呼吸，以此糾正患者張口呼吸的毛病。

上述裝置，所述橢圓環筋的橫截面是圓形時，橫截面的直徑為2-6mm，當橫截面是其他形狀時，只要達到相似的強度即可；橢圓環筋與凸出的薄膜為一體化，均以相同的材料，如醫用硅膠成型。橢圓環筋的的橫截面為還可以為橢圓、槽狀或空心柱狀；圓角矩形等。

圖2設計O型環上設一層薄膜，有效阻止張口呼吸患者口腔與外界空氣接觸，O型環在垂直面做弓形或者弧形處理，增加了與臉型和嘴唇的吻合度；使佩戴者更加舒適和不易脫落。

將圖6和圖7關口器橢圓環的長徑兩端設有固定松緊帶的固定耳3，松緊帶11用“日”字扣與關口器環兩邊的固定耳3扣住，橢圓環筋或橢圓環的長經兩端設有固定松緊帶的固定耳，從脖子后面繞過來的松緊帶將其固定佩戴在口呼吸患者的嘴上，關口器通過調節“日”字扣調節佩戴患者所需的尺寸和松緊度。

固定耳用于從脖子后面繞過來的松緊帶將其固定佩戴在口呼吸患者的嘴上。

松緊帶11為硅膠帶，佩戴在脖子后部的寬度為20-40mm,使受力面的面積倍數增大，以減少患者佩戴的壓迫感，起到舒適實用的效果。

松緊帶11表面在與固定耳的接觸位置制成均勻分布的凸齒型14或粗糙面。以增加“日”字扣的禁錮效果。

如圖1將調節好松緊度的關口器佩戴在患者口上，可實現張口呼吸患者糾正張口呼吸的習慣。

松緊帶11用于在腦后固定或脖子上固定處的帶寬為2-4cm，帶寬尤其為2.5-3cm，具有較寬的寬度。

在橢圓環的長徑的兩外端各有一個向外固定耳，可以穿入較窄松緊帶12，較窄松緊帶12中央平面開有均勻分布1-4個孔13，用于減低松緊帶的彈性，可以使松緊帶佩帶時較為舒適。

上述裝置，它可以其它無毒的具有彈性的材料制成，如合成橡膠、高分子彈性體(可以注塑制造)、天然橡膠。尤其是采用具有彈性的聚合物：包括苯乙烯類彈性體材料、聚脂彈性體和其它聚烯烴彈性體材料，也可采用其它發泡高分子材料。硅橡膠是最好的選擇。

與嘴的形狀匹配的凸出的薄膜外拱的，自然大于并包裹住嘴的形狀，環與膜均為柔性硅膠材料構成，環的長徑兩端固定有彈性繩；且在橢圓形的環上包裹一層包裹嘴唇而凸出的薄膜。為了保證舒適性，吸取張口時的水份，薄膜內可以填塞吸濕材料。

由于橢圓環的膜罩相對形狀與人嘴唇貼合的形狀好，兩耳的拉緊力并不需要多大的力量，尤其是橢圓環的上半與下半的橢圓弧形并非相同的弧度，下半的橢圓弧形1-2比上半橢圓弧形1-1平緩；因?yàn)樽斓纳洗脚c下唇弧度不同，貼合更好，下半的橢圓弧形平緩。

本實用新型用以徹底阻隔嘴與外界空氣的交流，環筋為柔性材料構成，環的長徑兩端設有固定松緊帶的掛耳固定耳，從脖子后面繞過來的松緊帶通過固定耳將其固定佩戴在口呼吸患者的嘴上，從而達到徹底阻斷佩戴者嘴巴與空氣的通路；迫使患者只能用鼻子呼吸，以此糾正患者張口呼吸的毛病。本實用新型設計簡單實用，能有效的阻止患者繼續張嘴睡覺，長期使用后多數人能恢復閉上嘴睡覺的習慣。只要不再張口呼吸后患者自身的免疫抗體(扁桃體液，唾液)分泌功能就能夠恢復正常，絕大多數人胃病，便秘，風濕痛，失眠等癥狀都得到了改善直至完全自愈。

所屬領域的普通技術人員應當理解：以上所述僅為本實用新型的具體實施例而已，并不用于限制本實用新型，凡在本實用新型的精神和原則之內，所做的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
