本實用新型涉及醫療器械領域，特別涉及一種高效注水內鏡組合裝置。

背景技術：

對一些消化病患者，如胃病患者進行檢查時，通常使用胃鏡作為檢查工具，醫生們通過將細而且軟的纖維內窺鏡伸入患者體內，通過內窺鏡可以發現病變，判斷病變性質，還可以在病變部位取小塊標本做病理檢查，具有很好的檢查和治療效果。在利用消化內鏡檢查治療過程中常常需要向體腔內注入大量的水，用來沖洗血跡及粘液，但是現有的與消化內鏡配套的注水裝置一般都是采用針筒進行注水，這種注水方式的出水量小，使用過程中遇到患者大出血情況時往往來不及沖洗，從而使得內鏡的數據和圖像不準確，從而影響了檢查和治療效果。

技術實現要素：

為了解決上述問題的一個或多個，提供一種高效注水內鏡組合裝置。

根據本實用新型的一個方面，提供了一種高效注水內鏡組合裝置，包括帶有活檢口的消化內鏡以及注水器，注水器包括注水筒體和加壓裝置，注水筒體開設有進水口，加壓裝置能夠與注水筒體密封連接，加壓裝置能夠?yàn)樽⑺搀w加壓，注水筒體開設有出水口，出水口一端位于注水筒體內且連通第一上水水管，出水口的另一端位于注水筒體外且連通有送水裝置，送水裝置通過管件組合裝置與消化內鏡的活檢口連通。其有益效果是：在原有的消化內鏡基礎上，增加一套注水器，注水器的加壓裝置為注水筒體提供壓力，注水筒體內的水在壓力作用下壓進第一上水水管，然后通過送水裝置和管件組合裝置輸送到消化內鏡以供使用，整個裝置的結構簡單，在加壓裝置的作用下出水方便，在送水裝置的作用下使得水流速度可控，從而可控高效地對患者進行病變部位血跡及粘液的沖洗，同時大大地提高操作的精準性和節約操作時間，可以進一步保證治療效果。

在一些實施方式中，還包括呈碗狀的進水連接件，進水口內壁設有第一內螺紋，進水連接件的底部外壁上設有與第一內螺紋相匹配的第一外螺紋。其有益效果是：進水連接件呈碗狀，上下開口，可以方便對注水筒體內加水，有效防止加水過程中外溢，而且進水連接件的第一外螺紋與進水口的第一內螺紋相互配合，能實現密封連接的同時還方便拆裝。

在一些實施方式中，加壓裝置為打氣筒，打氣筒設有外殼體，外殼體上開設有第二外螺紋，進水連接件內壁設有與第二外螺紋相互匹配的第二內螺紋。其有益效果是：加壓裝置采用打氣筒，打氣筒的外殼體整個都在注水筒體內，外殼體上開設有第二外螺紋，進水連接件內壁設有與第二外螺紋相互匹配的第二內螺紋，從而實現密封連接的同時還能夠方便拆裝，而且拉桿手柄在注水筒體外，使用打氣筒對注水筒體進行加壓時，就只要反復推拉打氣拉桿即可，使用操作都較為簡便。

在一些實施方式中，送水裝置包括第二上水水管以及按壓噴水槍，按壓噴水槍裝有出水管，第二上水水管的一端與出水口連通，第二上水水管的另一端與按壓噴水槍的一端連通，出水管的另一端與管件組合裝置連通。其有益效果是：送水裝置的按壓噴水槍可以控制注水筒體內的出水流速及流量，從而可控高效地對患者進行病變部位的血跡及粘液的沖洗，同時將大大提高操作的精準性和節約操作時間，可以進一步保證治療效果。

在一些實施方式中，管件組合裝置包括依次連通的第一連接管、第二連接管以及第三連接管。其有益效果是：這種由第一連接管、第二連接管以及第三連接管組成的管件組合裝置，結構簡單，拆裝方便。

在一些實施方式中，第一連接管和第三連接管為軟質管，第二連接管為硬質管。其有益效果是：由于按壓噴水槍的出水管一般都是金屬的硬質的，活檢口也是硬質的，所以為了連接方便就通過軟質管來連接，從而形成硬質管-軟質管-硬質管-軟質管-硬質管的這種連接模式，保證整個裝置的牢固穩定性。

在一些實施方式中，第二連接管的兩端均設有環形凸起。其有益效果是：在第二連接管兩端均增設環形凸起有利于增加摩擦，可以使得第一連接管和第三連接管可以更加牢固地連接在第二連接管的兩端，有效防止脫落。

在一些實施方式中，注水筒體的底部設有支撐腳。其有益效果是：支撐腳的設置可以方便可以有利于注水筒體穩定牢固地立置于地面上。

在一些實施方式中，注水筒體裝有排氣閥。其有益效果是：排氣閥的設置有利于防止注水筒體內的壓力過大而影響整個裝置的使用效果。

在一些實施方式中，注水筒體上裝有氣壓表。其有益效果是：氣壓表的增設可以實時監測注水筒體內的壓力。

附圖說明

圖1為本實用新型一實施方式的高效注水內鏡組合裝置圖；

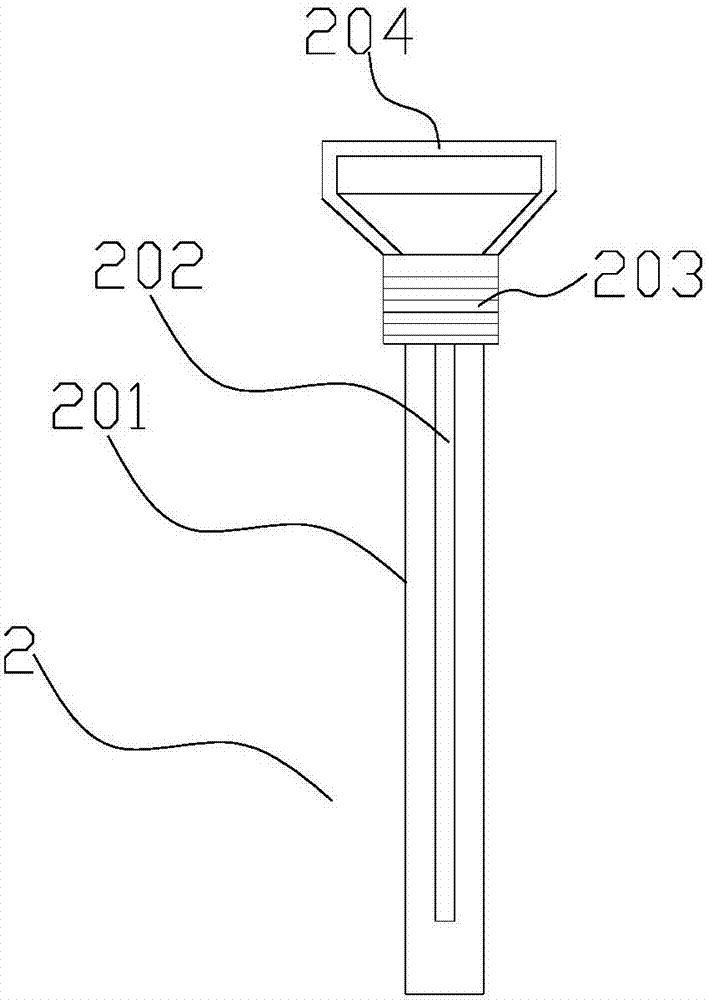

圖2為打氣筒的結構示意圖；

圖3為管件組合裝置的結構示意圖；

圖4為第二連接管的結構示意圖；

圖5為進水連接件的結構示意圖。

具體實施方式

下面結合附圖對本實用新型作進一步詳細的說明。

提供了一種高效注水內鏡組合裝置，包括帶有活檢口801的消化內鏡8以及注水器，注水器包括注水筒體1和加壓裝置，注水筒體1開設有進水口103，加壓裝置能夠與注水筒體1密封連接，加壓裝置能夠?yàn)樽⑺搀w1加壓，注水筒體1開設有出水口102，出水口102一端位于注水筒體1內且連通第一上水水管3，出水口102的另一端位于注水筒體1外且連通有送水裝置4，送水裝置4通過管件組合裝置01與消化內鏡8的活檢口801連通。其中，還包括呈碗狀的進水連接件9，進水口103內壁設有第一內螺紋，進水連接件9的底部外壁上設有與第一內螺紋相匹配的第一外螺紋902。進水連接件9呈碗狀，上下開口，可以方便對注水筒體1內加水，有效防止加水過程中外溢，而且進水連接件9的第一外螺紋902與進水口103的第一內螺紋相互配合，能實現密封連接的同時還方便拆裝。加壓裝置為打氣筒2，打氣筒2設有外殼體201，外殼體201上開設有第二外螺紋203，進水連接件9內壁設有與第二外螺紋203相互匹配的第二內螺紋901。加壓裝置采用打氣筒2，打氣筒2的外殼體201整個都在注水筒體1內，外殼體201上開設有第二外螺紋203，進水連接件9內壁設有與第二外螺紋203相互匹配的第二內螺紋901，從而實現密封連接的同時還能夠方便拆裝，而且拉桿手柄204在注水筒體1外，使用打氣筒2對注水筒體1進行加壓時，就只要反復推拉打氣拉桿202即可，使用操作都較為簡便。

在原有的消化內鏡8基礎上，增加一套注水器，注水器的加壓裝置為注水筒體1提供壓力，注水筒體1內的水在壓力作用下壓進第一上水水管3，然后通過送水裝置4和管件組合裝置01輸送到消化內鏡8以供使用，整個裝置的結構簡單，在加壓裝置的作用下出水方便，在送水裝置4的作用下使得水流速度可控，從而可控高效地對患者進行病變部位血跡及粘液的沖洗，同時大大地提高操作的精準性和節約操作時間，可以進一步保證治療效果。

優選地，送水裝置4包括第二上水水管401以及按壓噴水槍402，按壓噴水槍402裝有出水管403，第二上水水管401的一端與出水口102連通，第二上水水管401的另一端與按壓噴水槍402的一端連通，出水管403的另一端與管件組合裝置01連通。送水裝置4的按壓噴水槍402可以控制注水筒體1內的出水流速及流量，從而可控高效地對患者進行病變部位的血跡及粘液的沖洗，同時將大大提高操作的精準性和節約操作時間，可以進一步保證治療效果。

優選地，管件組合裝置01包括依次連通的第一連接管5、第二連接管6以及第三連接管7。第三連接管7與活檢口801的連通端設有連接套701,連接套701剛好可以套接在活檢口801上。這種由第一連接管5、第二連接管6以及第三連接管7組成的管件組合裝置01，結構簡單，拆裝方便。

優選地，第一連接管5和第三連接管7為軟質管，第二連接管6為硬質管。由于按壓噴水槍402的出水管403一般都是金屬的硬質的，活檢口801也是硬質的，所以為了連接方便就通過軟質管來連接，從而形成硬質管-軟質管-硬質管-軟質管-硬質管的這種連接模式，保證整個裝置的牢固穩定性。

優選地，第二連接管6的兩端均設有環形凸起601。在第二連接管6兩端均增設環形凸起601有利于增加摩擦，可以使得第一連接管5和第三連接管7可以更加牢固地連接在第二連接管6的兩端，有效防止脫落。

優選地，注水筒體1的底部設有支撐腳104。支撐腳104的設置可以方便可以有利于注水筒體1穩定牢固地立置于地面上。

優選地，注水筒體1裝有排氣閥101。排氣閥101的設置有利于防止注水筒體1內的壓力過大而影響整個裝置的使用效果。

優選地，注水筒體1上裝有氣壓表。氣壓表的增設可以實時監測注水筒體1內的壓力。

具體使用時，將打氣筒2旋擰取出注水筒體1，通過碗狀的進水連接件9往注水筒體1內放入蒸餾水，然后將打氣筒2伸進注水筒體1內并旋緊，使得打氣筒2和注水筒體1之間實現密封，然后利用拉桿手柄204反復提拉打氣拉桿202實現對注水筒體1的打氣增壓，注水筒體1內的蒸餾水會在壓力作用下進入到第一上水水管3，進而進入第二上水水管401和按壓噴水槍402，并依次通過第一連接管5、第二連接管6以及第三連接管7再到達消化內鏡8的活檢口801處，從而實現對消化內鏡8的供水。通過按壓噴水槍402可以控制出水流速及流量，從而可控高效地對患者進行病變部位的血跡及粘液的沖洗，同時將大大提高操作的精準性和節約操作時間，可以進一步保證治療效果。

以上所述的僅是本實用新型的一些實施方式。對于本領域的普通技術人員來說，在不脫離本實用新型創造構思的前提下，還可以做出若干變形和改進，這些都屬于本實用新型的保護范圍。
