本發明屬于口腔醫療器械技術領域，具體涉及一種適用于3D打印牙模的咬合架。

背景技術：

英國《經濟學人》雜志在《三次工業革命》一文中，將3D打印技術作為第三次工業革命的重要標志之一。3D打印技術現在已經在口腔修復領域得到廣泛的應用，并將對牙科工業的發展帶來顛覆性的變化。隨著數字化技術、3D打印等廣泛應用于口腔修復領域，口腔醫療進入數字化時代，義齒的數字化制備將成為未來的發展趨勢。義齒的數字化制備過程主要包括數字化模型的獲取、牙模和義齒的數字化設計及牙模和義齒的數字化制備。在義齒的數字化制備過程中，需要對數字化的牙模進行制備，由于牙模高度個性化的特點，采用3D打印技術制作牙模成為最佳的選擇。隨著數字化技術在義齒制備中的應用，3D打印牙模替代傳統石膏牙模將成為一種必然的趨勢。

牙模咬合架是模仿人體上下頜和顳下頜關節，藉以固定上下頜模型和牙合托以便分析和診斷牙齒的有關問題，并根據患者的具體咬合情況來制備口腔修復體。傳統的牙模咬合架都是針對石膏牙模，多采用磁鐵限位裝置來固定牙模。然而，采用3D打印制備的牙模很難在底座上安裝磁鐵，使得對牙模的裝夾固定較為困難。

技術實現要素：

本發明的目的在于克服現有技術的不足之處，提供了一種適用于3D打印牙模的咬合架，可實現3D打印個性化牙模的裝夾定位，操作簡便，高效方便，有助于進一步推廣3D打印在義齒制備中的應用。

本發明解決其技術問題所采用的技術方案是：

一種適用于3D打印牙模的咬合架，包括上頜牙模固定裝置、下頜牙模固定裝置、用于調節上頜牙模固定裝置和下頜牙模固定裝置在上下方向上相對位置的上下調節裝置、用于調節上頜牙模固定裝置和下頜牙模固定裝置相對轉動和在左右方向上相對位置的咬合調節裝置；

所述上頜牙模固定裝置包括上蓋板和上夾緊塊，上夾緊塊滑動裝接在上蓋板且二者相互配合以在二者間形成用于容納上牙模的空間；還包括用于調節上蓋板和上夾緊塊間相對位置以使二者在夾緊狀態與放松狀態間轉變的上聯動組件；所述上聯動組件包括上啟動件、第一上彈性件、第二上彈性件和上連桿；該上啟動件裝接在上蓋板且與第一上彈性件相連，該第二上彈性件裝接在上蓋板且與上夾緊塊相連，該上連桿轉動裝接在上蓋板且其兩端分別與第一上彈性件和第二上彈性件轉動連接；通過該上啟動件壓縮第一上彈性件且?guī)由线B桿轉動并壓縮第二上彈性件以使上蓋板和上夾緊塊由夾緊狀態轉變?yōu)榉潘蔂顟B(tài)；通過第一上彈性件和第二上彈性件彈性復位以使上蓋板和上夾緊塊由放松狀態轉變?yōu)閵A緊狀態；

所述下頜牙模固定裝置包括下蓋板和下夾緊塊，下夾緊塊滑動裝接在下蓋板且二者相互配合以在二者間形成用于容納下牙模的空間；還包括用于調節下蓋板和下夾緊塊間相對位置以使二者在夾緊狀態與放松狀態間轉變的下聯動組件；所述下聯動組件包括下啟動件、第一下彈性件、第二下彈性件和下連桿；該下啟動件裝接在下蓋板且與第一下彈性件相連，該第二下彈性件裝接在下蓋板且與下夾緊塊相連，該下連桿轉動裝接在下蓋板且其兩端分別與第一下彈性件和第二下彈性件轉動連接；通過該下啟動件壓縮第一下彈性件且?guī)酉逻B桿轉動并壓縮第二下彈性件以使下蓋板和下夾緊塊由夾緊狀態轉變?yōu)榉潘蔂顟B(tài)；通過第一下彈性件和第二下彈性件彈性復位以使下蓋板和下夾緊塊由放松狀態轉變?yōu)閵A緊狀態；

所述上下調節裝置包括支架和滑動裝接在支架的滑塊，所述下頜牙模固定裝置固接在支架，所述上頜牙模固定裝置與滑塊相連，通過滑塊沿支架上下滑動以調節上頜牙模固定裝置和下頜牙模固定裝置在上下方向上的相對位置；

所述咬合調節裝置包括沿左右方向布置的轉軸，該轉軸固接在所述滑塊；所述上頜牙模固定裝置轉動連接在轉軸且可沿轉軸左右滑動；通過上頜牙模固定裝置以轉軸為軸轉動和沿轉軸左右移動以調節上頜牙模固定裝置和下頜牙模固定裝置相對轉動和在左右方向上的相對位置。

一實施例中：所述上啟動件為按鈕，其裝接在上蓋板且其前端與第一上彈性件的后端相連，該第二上彈性件的后端固接在上蓋板且其前端與上夾緊塊相連，該連桿的兩端分別與第一上彈性件的前端和第二上彈性件的前端轉動連接；通過上啟動件按動壓縮第一上彈性件且?guī)舆B桿轉動并壓縮第二上彈性件以使上夾緊塊相對上蓋板后移且二者由夾緊狀態轉變?yōu)榉潘蔂顟B(tài)；通過第一上彈性件和第二上彈性件彈性復位以使上夾緊塊相對上蓋板前移且二者由放松狀態轉變?yōu)閵A緊狀態；

所述下啟動件為按鈕，其裝接在下蓋板且其前端與第一下彈性件的后端相連，該第二下彈性件的后端固接在下蓋板且其前端與下夾緊塊相連，該連桿的兩端分別與第一下彈性件的前端和第二下彈性件的前端轉動連接；通過下啟動件按動壓縮第一下彈性件且?guī)舆B桿轉動并壓縮第二下彈性件以使下夾緊塊相對下蓋板后移且二者由夾緊狀態轉變?yōu)榉潘蔂顟B(tài)；通過第一下彈性件和第二下彈性件彈性復位以使下夾緊塊相對下蓋板前移且二者由放松狀態轉變?yōu)閵A緊狀態。

一實施例中：所述第一上彈性件和第二上彈性件平行間隔布置；所述第一下彈性件和第二下彈性件平行間隔布置。

一實施例中：所述上聯動組件還包括上連桿支架，該上連桿支架固接在上蓋板，所述上連桿轉動連接在上連桿支架；所述下聯動組件還包括下連桿支架，該下連桿支架固接在下蓋板，所述下連桿轉動連接在下連桿支架。

一實施例中：還包括用于測量咬合間隙的測距裝置，該測距裝置包括沿上下方向布置的測量桿，該測量桿上設置有刻度，其下端固接在下頜牙模固定裝置，其上端與上頜牙模固定裝置滑動連接；所述測距裝置還包括用于固定測量桿與上頜牙模固定裝置間相對位置的測量調節件。

一實施例中：所述支架為兩個，所述滑塊為兩個，所述下蓋板固接在兩個支架間；所述轉軸固接在兩個滑塊間，所述上蓋板轉動裝接在轉軸并位于兩個滑塊之間。

一實施例中：所述上下調節裝置還包括用于固定滑塊與支架相對位置的滑動調節件；所述咬合調節裝置還包括用于固定上頜牙模固定裝置相對轉軸的轉動位置的轉動調節件。

一實施例中：所述下蓋板通過緊固件固接在兩個支架間。

一實施例中：所述上夾緊塊與上蓋板處于夾緊狀態時，所述第一上彈性件和第二上彈性件處于預壓緊狀態；所述下夾緊塊與下蓋板處于夾緊狀態時，所述第一下彈性件和第二下彈性件處于預壓緊狀態。

一實施例中：所述上夾緊塊與上蓋板間的空間與上牙模基底形狀相適配；所述下夾緊塊與下蓋板間的空間與下牙模的基底形狀相適配。

本技術方案與背景技術相比，它具有如下優點：

本發明的適用于3D打印牙模的咬合架構造簡單，操作簡單，可實現3D打印個性化牙模的裝夾定位，模擬上下頜骨運動過程中的牙齒咬合，方便技工的裝配操作和拆卸操作，提高工作效率，可以制作優良的修復體。

附圖說明

下面結合附圖和實施例對本發明作進一步說明。

圖1為本發明的適用于3D打印牙模的咬合架整體外觀示意圖。

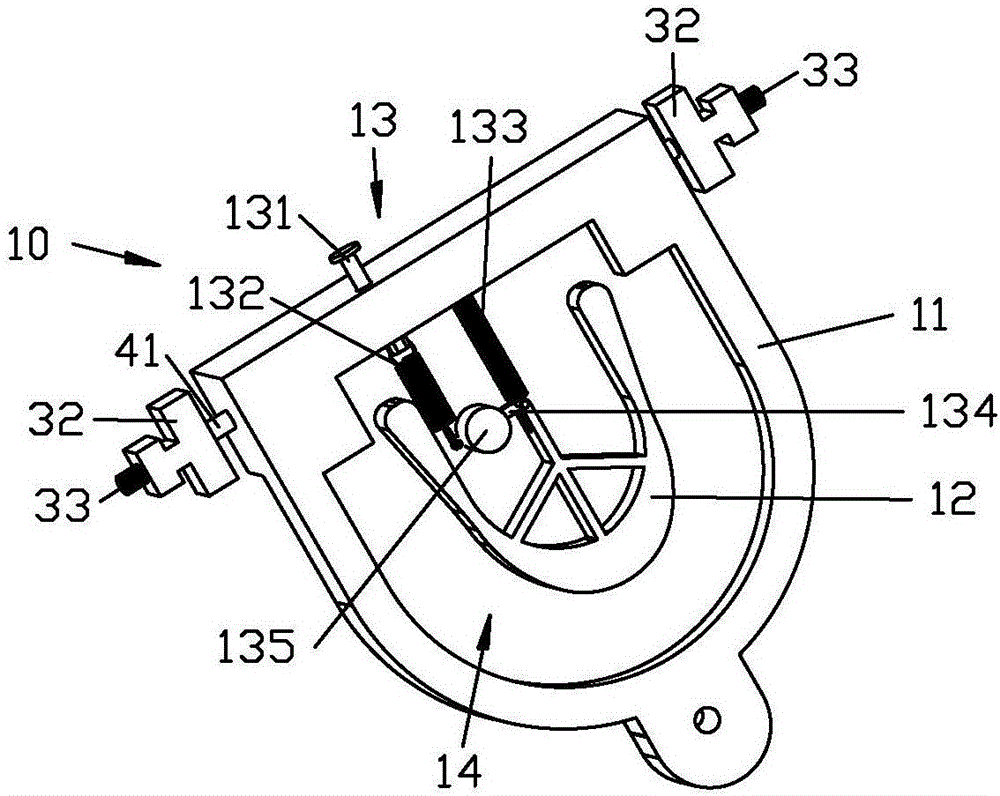

圖2為本發明的上頜牙模固定裝置示意圖。

圖3為本發明的下頜牙模固定裝置示意圖。

圖4為本發明的咬合架適用的牙模形態示意圖。

附圖標記：

上頜牙模固定裝置10；上蓋板11；上夾緊塊12；上聯動組件13，上啟動件131，第一上彈簧132，第二上彈簧133，上連桿134，上連桿支架135；上頜牙模固定裝置中容納上牙模的空間14；

下頜牙模固定裝置20；下蓋板21；下夾緊塊22；下聯動組件23，下啟動件231，第一下彈簧232，第二下彈簧233，下連桿234，下連桿支架235；下頜牙模固定裝置中容納下牙模的空間24；

上下調節裝置30，支架31，滑塊32，滑動調節螺母33，緊固螺母34；

咬合調節裝置40，轉軸41，轉動調節螺母42；

測距裝置50，測量桿51，測量調節螺母52；

上/下牙模60，上/下牙模中牙齒部分62，上/下牙模基底部分62。

具體實施方式

下面通過實施例具體說明本發明的內容：

請查閱圖1至圖4，一種適用于3D打印牙模的咬合架，包括上頜牙模固定裝置10、下頜牙模固定裝置20、上下調節裝置30、咬合調節裝置40和測距裝置50；

所述上頜牙模固定裝置10包括上蓋板11、上夾緊塊12和上聯動組件13；上蓋板11大致呈板狀，其后端平直，前端為類半圓形，上蓋板11具有向下凸出的周壁；上夾緊塊12大致呈U型，其滑動裝接在上蓋板11底部且可相對上蓋板11前后移動，上夾緊塊12的外壁面與上蓋板11周壁間形成用于容納上牙模的空間14，該空間14與上牙模基底62形狀相適配；上聯動組件13包括上啟動件131、平行間隔布置的第一上彈簧132和第二上彈簧133、以及上連桿支架135和上連桿134；該上啟動件131為按鈕形式，裝接在上蓋板11后端周壁外且上啟動件131的前端穿過上蓋板11周壁與第一上彈簧132的后端相連，第二上彈簧133的后端固接在上蓋板11后端周壁內且第二上彈簧133的前端與上夾緊塊12相連；上連桿支架135固接在上蓋板11底部，上連桿134轉動連接在上連桿支架135且上連桿134的兩端分別與第一上彈簧132的前端和第二上彈簧133的前端轉動連接；通過按動上啟動件131可壓縮第一上彈簧132且?guī)由线B桿134轉動并壓縮第二上彈簧133以使上夾緊塊12相對上蓋板11后移且二者由夾緊狀態轉變?yōu)榉潘蔂顟B(tài)；通過第一上彈簧132和第二上彈簧133彈性復位以使上夾緊塊12相對上蓋板11前移且二者由放松狀態轉變?yōu)閵A緊狀態。

所述下頜牙模固定裝置20包括下蓋板21、下夾緊塊22和下聯動組件23；下蓋板21大致呈板狀，其后端平直，前端為類半圓形，下蓋板21具有向上凸出的周壁；下夾緊塊22大致呈U型，其滑動裝接在下蓋板21頂部且可相對下蓋板21前后移動，下夾緊塊22的外壁面與下蓋板21周壁間形成用于容納下牙模的空間24，該空間24與下牙模基底形狀62相適配；下聯動組件23包括下啟動件231、平行間隔布置的第一下彈簧232和第二下彈簧233、以及下連桿支架235和下連桿234；該下啟動件231為按鈕形式，裝接在下蓋板21后端周壁外且下啟動件231的前端穿過下蓋板21周壁與第一下彈簧232的后端相連，第二下彈簧232的后端固接在下蓋板21后端周壁內且第二下彈簧232的前端與下夾緊塊22相連；下連桿支架235固接在下蓋板21底部，下連桿234轉動連接在下連桿支架235且下連桿234的兩端分別與第一下彈簧232的前端和第二下彈簧233的前端轉動連接；通過按動下啟動件231可壓縮第一下彈簧232且?guī)酉逻B桿234轉動并壓縮第二下彈簧233以使下夾緊塊22相對下蓋板21后移且二者由夾緊狀態轉變?yōu)榉潘蔂顟B(tài)；通過第一下彈簧232和第二下彈簧233彈性復位以使下夾緊塊22相對下蓋板21前移且二者由放松狀態轉變?yōu)閵A緊狀態。

所述上下調節裝置30包括兩個支架31、兩個滑塊32和兩個滑動調節螺母33，該兩個滑塊32分別滑動裝接在兩個支架31，滑動調節螺母33裝接在支架31的滑槽內并連接滑塊32，滑動調節螺母33擰緊后使得支架31和滑塊32直接或間接相互抵緊從而固定二者相對位置；所述下蓋板21后部的左右兩側分別通過兩個緊固螺母34固接在兩個支架31底部；

所述咬合調節裝置40包括沿左右方向布置的轉軸41和轉動調節螺母42，該轉軸41固接在兩個滑塊32之間；所述上蓋板11后部轉動裝接在轉軸41并位于兩個滑塊32之間，且上蓋板11后部的左右兩側與兩個滑塊32均間隔一定間隙；轉動調節螺母42連接上蓋板11和轉軸41，轉動調節螺母42擰緊后使得上蓋板11和轉軸41直接或間接相互抵緊從而固定二者相對位置；

通過滑塊32沿支架31上下滑動可實現上頜牙模固定裝置10相對下頜牙模固定裝置20的上下滑動；通過上蓋板11沿轉軸41在兩個滑塊32之間左右滑動可實現上頜牙模固定裝置10相對下頜牙模固定裝置20的左右滑動，轉軸41上還可設有刻度，以測量二者的左右距離；通過上蓋板11以轉軸41為軸轉動可實現上頜牙模固定裝置10相對下頜牙模固定裝置20的轉動，模擬上下頜咬合的過程。

所述測距裝置50包括沿上下方向布置的測量桿51和測量調節螺母52，該測量桿51下端固接在下蓋板21前側，其上端滑動穿過上蓋板11前側；該測量調節螺母52連接上蓋板11和測量桿51，測量調節螺母52擰緊后使得上蓋板11和測量桿51直接或間接相互抵緊從而固定二者相對位置；測量桿51上還設置有刻度，可以測量上頜牙模固定裝置10與下頜牙模固定裝置20的上下距離。

本發明現場使用方式如下：

采用3D打印技術打印好上牙模60和下牙模60后，擰松滑動調節螺母33，使上頜牙模固定裝置10和下頜牙模固定裝置20盡量分開；然后按動上啟動件131，上啟動件131向前壓縮第一上彈簧132，第一上彈簧132推動上連桿134轉動，上連桿134另一端向后壓縮第二上彈簧133，第二上彈簧133拉動上夾緊塊12相對上蓋板11后移，使得二者由夾緊狀態轉變?yōu)榉潘蔂顟B(tài)，可將上牙模60放入上夾緊塊12和上蓋板11之間；松開上啟動件131，第一上彈簧132和第二上彈簧133復位，上夾緊塊12相對上蓋板11前移，二者由放松狀態轉變?yōu)閵A緊狀態，夾緊上牙模60；同樣的，將下牙模60夾緊在下夾緊塊22和下蓋板21之間。此時第一上彈簧132、第二上彈簧133、第一下彈簧232和第二下彈簧233均處于預壓緊狀態，能夠?qū)ι涎滥?0和下牙模60保持一定的夾緊力度，防止掉落。

隨后，通過滑動調節螺母33調節固定上頜牙模固定裝置10和下頜牙模固定裝置20的上下距離，通過轉動調節螺母42調節固定上頜牙模固定裝置10和下頜牙模固定裝置20的左右距離和模擬上下頜咬合狀態，然后通過轉軸41和測量桿51上的刻度可以測量上牙模和下牙模的上下和左右方向上的咬合間隙，從而檢測假牙修復體的精密性和匹配度。最后，分開上頜牙模固定裝置10和下頜牙模固定裝置20，分別按動上啟動件131和下啟動件231取出上牙模和下牙模即可。

以上所述，僅為本發明較佳實施例而已，故不能依此限定本發明實施的范圍，即依本發明專利范圍及說明書內容所作的等效變化與修飾，皆應仍屬本發明涵蓋的范圍內。
