本發明涉及鉆頭清洗，具體涉及一種鉆頭專用清洗裝置。

背景技術：

1、醫用鉆頭是醫護人員在為病人做手術中使用的手術專用鉆頭；例如：在心胸手術、骨科手術等相關手術中都需要用到醫用手術鉆頭。醫用手術鉆頭每次在手術后要進行清洗、殺菌、消毒等過程，以保證手術鉆頭的潔凈。

2、現有醫用手術鉆頭清洗設備不能很好的將手術鉆頭清洗干凈，常因為鉆頭內的角縫中殘留的雜質，不能被有效的清除；這些殘留的雜質多因為清晰角度不能實現全角度沖洗，導致雜質殘留。為此，本發提供一種鉆頭專用清洗裝置。

技術實現思路

1、針對上述存在的技術不足，本發明的目的是提供一種鉆頭專用清洗裝置，通過設置清洗管、承載組件、清洗組件、驅動設備和調節機構，實現手術鉆頭的全角度沖刷清晰，解決了背景技術中提出的不能全角度清晰導致雜質殘留的問題。

2、為解決上述技術問題，本發明采用如下技術方案：本發明提供一種鉆頭專用清洗裝置，包括：清洗筒、清洗管、承載組件、清洗組件以及驅動設備；所述清洗筒底部開口端通過漏斗狀承接管連通連接所述清洗管；所述清洗管內周側均布開設若干刷條；所述清洗筒內部同軸心安裝所述清洗組件；所述清洗組件包括圓環水管以及高壓噴頭；所述圓環水管同軸心固定安裝在所述清洗筒內部；所述圓環水管內側環形均布連通安裝若干所述高壓噴頭；所述清洗筒內頂部活動安裝所述承載組件；所述承載組件包括承載筒以及外螺紋帽；所述承載筒開口端外周側開設與外螺紋帽螺紋匹配的外螺紋；所述承載筒開口端均布開設若干收縮孔縫；所述清洗筒外頂部安裝驅動設備；所述驅動設備驅動所述承載組件轉動以及上下移動，同時所述驅動設備驅動所述清洗管轉動。

3、優選地，所述驅動設備包括伺服電機、電動伸縮桿以及主軸；所述伺服電機安裝在所述清洗筒外頂部；所述伺服電機的輸出端同軸心安裝主動齒輪；所述主軸同軸心安裝在所述清洗筒外頂部；所述主軸頂端同軸心固定安裝從動齒輪；所述主動齒輪與所述從動齒輪嚙合連接；所述主軸下端同軸心固定安裝電動伸縮桿；所述電動伸縮桿輸出端固定連接推桿；所述承載筒頂端鉸接在所述推桿底端。

4、優選地，所述驅動設備還包括聯動機構；所述聯動機構包括豎軸、聯動齒輪、傳動齒輪；所述清洗筒外側面固定兩支撐塊；所述豎軸與兩所述支撐塊轉動連接；所述聯動齒輪同軸心固定安裝在所述豎軸頂端；所述傳動齒輪轉動安裝在所述清洗筒外頂端；所述傳動齒輪分別與聯動齒輪以及從動齒輪嚙合連接；所述豎軸底端同軸心固定安裝帶輪；所述清洗管外周側同軸心固定安裝帶環；所述帶輪與帶環通過皮帶傳動連接。

5、優選地，所述驅動設備與所述承載組件之間安裝調節機構；所述調節機構為微型電動伸縮桿；所述微型電動伸縮桿一端鉸接在所述推桿外側；所述微型電動伸縮桿的輸出端鉸接在所述承載筒外側面。

6、優選地，所述圓環水管通過連接桿固定連接在所述清洗筒內部；所述圓環水管連通進水管；所述進水管進水端連接高壓水泵。

7、優選地，所述高壓噴頭傾斜向下設置且所述高壓噴頭出水端指向所述清洗筒的軸心位置。

8、優選地，所述清洗筒外部安裝矩形支撐架；所述矩形支撐架通過四角位置安裝支撐豎桿且所述支撐豎桿頂端固定在所述漏斗狀承接管的下底面。

9、本發明的有益效果在于：

10、1、本發明通過電動伸縮桿調整使得手術鉆頭位于清洗管內部，通過伺服電機帶動主軸轉動，進而帶動承載組件以及手術鉆頭轉動，使得清洗管內部的刷條對手術鉆頭高效刷洗；同時打開高壓水泵使得高壓水流沖洗手術鉆頭，進行高效沖洗。

11、2、本發明驅動設備通過聯動機構帶動清洗管轉動，此時清洗管轉動方向與承載組件轉動方向相反，提高清晰效率。

12、3、本發明通過微型電動伸縮桿的伸長和縮短，調整手術鉆頭與高壓噴頭的角度，使得手術鉆頭能夠滿足各種角度被清刷，提高清刷效率和效果。

技術特征：

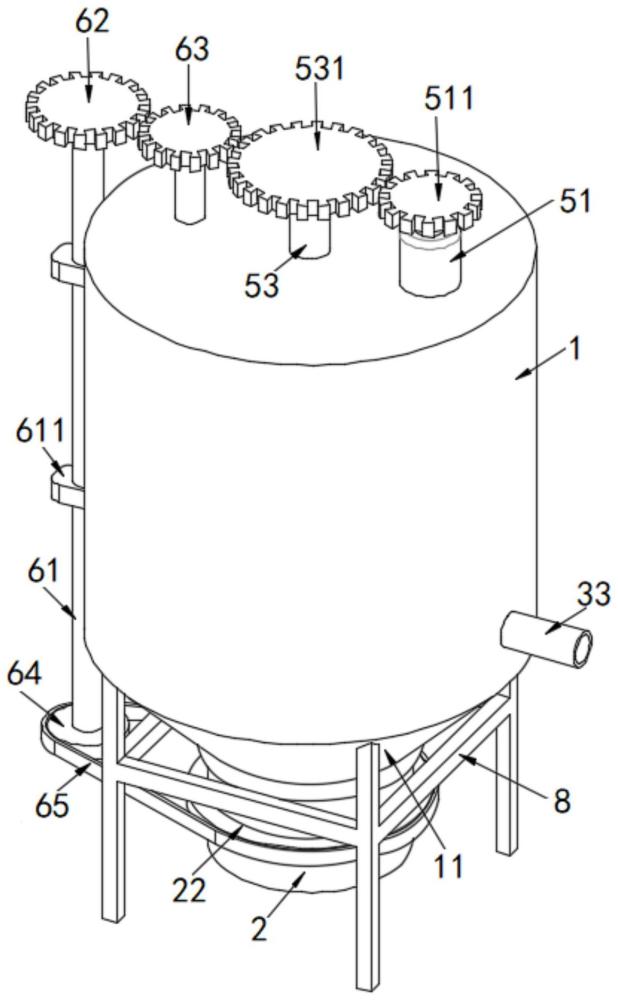

1.一種鉆頭專用清洗裝置，其特征在于，包括：清洗筒(1)、清洗管(2)、承載組件、清洗組件以及驅動設備；所述清洗筒(1)底部開口端通過漏斗狀承接管(11)連通連接所述清洗管(2)；所述清洗管(2)內周側均布開設若干刷條(21)；所述清洗筒(1)內部同軸心安裝所述清洗組件；所述清洗組件包括圓環水管(31)以及高壓噴頭(32)；所述圓環水管(31)同軸心固定安裝在所述清洗筒(1)內部；所述圓環水管(31)內側環形均布連通安裝若干所述高壓噴頭(32)；

2.如權利要求1所述的一種鉆頭專用清洗裝置，其特征在于，所述驅動設備包括伺服電機(51)、電動伸縮桿(52)以及主軸(53)；所述伺服電機(51)安裝在所述清洗筒(1)外頂部；所述伺服電機(51)的輸出端同軸心安裝主動齒輪(511)；所述主軸(53)同軸心安裝在所述清洗筒(1)外頂部；所述主軸(53)頂端同軸心固定安裝從動齒輪(531)；所述主動齒輪(511)與所述從動齒輪(531)嚙合連接；所述主軸(53)下端同軸心固定安裝電動伸縮桿(52)；所述電動伸縮桿(52)輸出端固定連接推桿(521)；所述承載筒(41)頂端鉸接在所述推桿(521)底端。

3.如權利要求2所述的一種鉆頭專用清洗裝置，其特征在于，所述驅動設備還包括聯動機構；所述聯動機構包括豎軸(61)、聯動齒輪(62)、傳動齒輪(63)；所述清洗筒(1)外側面固定兩支撐塊(611)；所述豎軸(61)與兩所述支撐塊(611)轉動連接；所述聯動齒輪(62)同軸心固定安裝在所述豎軸(61)頂端；所述傳動齒輪(63)轉動安裝在所述清洗筒(1)外頂端；所述傳動齒輪(63)分別與聯動齒輪(62)以及從動齒輪(531)嚙合連接；所述豎軸(61)底端同軸心固定安裝帶輪(64)；所述清洗管(2)外周側同軸心固定安裝帶環(22)；所述帶輪(64)與帶環(22)通過皮帶(65)傳動連接。

4.如權利要求3所述的一種鉆頭專用清洗裝置，其特征在于，所述驅動設備與所述承載組件之間安裝調節機構；所述調節機構為微型電動伸縮桿(7)；所述微型電動伸縮桿(7)一端鉸接在所述推桿(521)外側；所述微型電動伸縮桿(7)的輸出端鉸接在所述承載筒(41)外側面。

5.如權利要求4所述的一種鉆頭專用清洗裝置，其特征在于，所述圓環水管(31)通過連接桿固定連接在所述清洗筒(1)內部；所述圓環水管(31)連通進水管(33)；所述進水管(33)進水端連接高壓水泵。

6.如權利要求5所述的一種鉆頭專用清洗裝置，其特征在于，所述高壓噴頭(32)傾斜向下設置且所述高壓噴頭(32)出水端指向所述清洗筒(1)的軸心位置。

7.如權利要求6所述的一種鉆頭專用清洗裝置，其特征在于，所述清洗筒(1)外部安裝矩形支撐架(8)；所述矩形支撐架(8)通過四角位置安裝支撐豎桿且所述支撐豎桿頂端固定在所述漏斗狀承接管(11)的下底面。

技術總結
本發明公開了一種鉆頭專用清洗裝置，屬于鉆頭清洗技術領域，本發明包括清洗筒、清洗管、承載組件、清洗組件以及驅動設備；清洗筒底部開口端通過漏斗狀承接管連通連接所述清洗管；清洗管內周側均布開設若干刷條；清洗筒內部同軸心安裝所述清洗組件；清洗組件包括圓環水管以及高壓噴頭。本發明通過電動伸縮桿調整使得手術鉆頭位于清洗管內部，通過伺服電機帶動主軸轉動，進而帶動承載組件以及手術鉆頭轉動，使得清洗管內部的刷條對手術鉆頭高效刷洗；同時打開高壓水泵使得高壓水流沖洗手術鉆頭，進行高效沖洗；通過微型電動伸縮桿的伸長和縮短，調整手術鉆頭與高壓噴頭的角度，使得手術鉆頭能夠滿足各種角度被清刷，提高清刷效率和效果。

技術研發人員：趙家兵,萬杰,臧銀平
受保護的技術使用者：蘇州曼威精密工具有限公司
技術研發日：
技術公布日：2025/4/28
