本披露涉及一種用于將釘倉裝載到縫合裝置中的裝載單元，并且更特別地涉及一種用于將釘倉和支撐物材料裝載在縫合裝置的工具組件上的裝載單元。

背景技術：

1、各種類型的用于以內窺鏡方式治療組織的外科手術裝置在本領域中是已知的，并且通常用于例如在橫切、切除、吻合手術中閉合組織或器官，用于在胸部和腹部手術中閉塞器官，以及用于電外科融合或密封組織。

2、這樣的外科手術裝置的一個示例是外科手術縫合裝置。典型地，外科手術縫合裝置包括具有砧組件和倉組件的工具組件。倉組件包括通道構件和釘倉，該釘倉被接納在由通道構件限定的腔體中。在某些外科手術裝置中，釘倉由通道構件可釋放地支撐，并且可以在縫合裝置每次擊發之后在通道構件內更換，以便于重復使用縫合裝置。

3、為了增強組織中的釘合線，可以在釘倉和/或工具組件的砧上設置支撐物材料。當縫合裝置被擊發時，支撐物材料被固定到組織，以沿著釘合線向組織提供增加的強度。在包括可更換的釘倉的縫合裝置中，更換工具組件上的支撐物材料可能是困難的。

4、在本領域中存在對可以用于將釘倉快速且容易地裝載到縫合裝置上、同時將支撐物材料遞送到砧組件的裝載單元的持續需求。

技術實現思路

1、本技術涉及一種用于以快速且高效的方式將釘倉和砧支撐物材料裝載到縫合裝置的工具組件上的釘倉和支撐物裝載單元組件。該釘倉和支撐物裝載單元組件包括釘倉和裝載單元。裝載單元包括可釋放地支撐釘倉的運輸蓋、支撐支撐物材料的支撐物滑板、以及與支撐物滑板限定砧通道的支撐物護罩。砧通道的尺寸被設定成接納縫合裝置的砧組件。

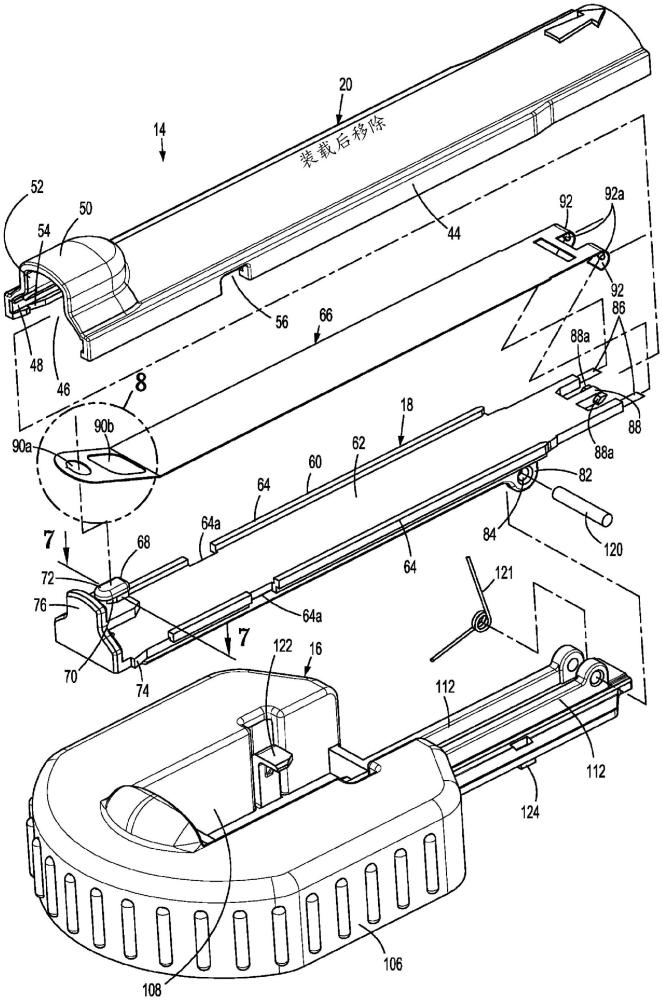

2、本披露的各方面涉及一種裝載單元，該裝載單元包括運輸蓋、支撐物滑板和支撐物護罩。運輸蓋具有遠端部分、近端部分和從遠端部分延伸到近端部分的倉支撐構件。倉支撐構件包括倉接合表面和從倉接合表面的相反側向下延伸的彈性指狀物。彈性指狀物被構造為將釘倉可釋放地固定到運輸蓋。支撐物滑板具有遠端部分、近端部分和內表面。支撐物滑板的遠端部分包括被構造為將支撐物材料的第一端固定到支撐物滑板的第一安裝構件，支撐物滑板的近端部分可樞轉地固定到運輸蓋并且包括被構造為將支撐物材料的第二端固定到支撐物滑板的第二安裝構件。支撐物護罩固定到支撐物滑板，以限定砧通道，該砧通道被構造為且尺寸被設定成接納外科手術縫合裝置的砧組件。支撐物護罩和支撐物滑板可相對于運輸蓋在第一位置與第二位置之間樞轉，在該第一位置，支撐物護罩和支撐物滑板與運輸蓋并置對齊，在該第二位置，支撐物護罩和支撐物滑板背離運輸蓋樞轉。

3、在本披露的各方面，運輸蓋的遠端部分包括限定蓋腔體的抓握部分，并且運輸蓋包括鎖定指狀物，這些鎖定指狀物延伸到蓋腔體中并且被構造為接合支撐物滑板以將支撐物護罩和支撐物滑板保持在第一位置。

4、在本披露的一些方面，第一安裝構件被定位在蓋腔體內且包括柱。

5、在本披露的某些方面，第二安裝構件包括隔開的叉狀物。

6、在本披露的各方面，支撐物護罩限定沿著蓋腔體延伸的隔開的通道，并且支撐物滑板包括肋，這些肋被接納在隔開的通道內以將支撐物護罩固定到支撐物滑板。

7、在本披露的一些方面，支撐物護罩在隔開的通道內限定三角形切口，并且支撐物滑板包括三角形突出部，這些三角形突出部被接納在三角形切口內以將支撐物滑板固定到支撐物護罩。

8、在本披露的某些方面，裝載單元包括偏置構件，該偏置構件被定位在支撐物滑板與運輸蓋之間，以將支撐物護罩和支撐物滑板推動到第二位置。

9、在本披露的各方面，彈簧偏置構件被支撐在支撐物滑板的第二端部部分上并且包括至少一個凸輪傳動構件。

10、在本披露的一些方面，裝載單元包括支撐物材料，該支撐物材料被支撐在支撐物滑板的內表面上。

11、在本披露的某些方面，支撐物材料限定第一開口，該第一開口接納支撐物滑板的柱以將支撐物材料固定到支撐物滑板。

12、在本披露的各方面，柱包括邊緣，并且支撐物限定與柱的邊緣對齊的刻痕。

13、在本披露的一些方面，邊緣被構造為通過刻痕切割支撐物材料。

14、在本披露的某些方面，支撐物材料包括半圓形延伸部，這些半圓形延伸部限定接納隔開的叉狀物的開口。

15、在本披露的各方面，支撐物材料限定第二開口，該第二開口位于蓋腔體內并且被構造為接納縫合裝置的工具組件的砧的遠端。

16、在本披露的一些方面，支撐物滑板和支撐物護罩是一體形成的。

17、在本披露的某些方面，裝載單元包括滑動構件，該滑動構件被支撐在支撐物護罩和支撐物滑板上。

18、在本披露的各方面，滑動構件可相對于支撐物護罩和支撐物滑板在近側位置與遠側位置之間移動。

19、在本披露的一些方面，裝載單元包括連桿，該連桿具有可樞轉地聯接到運輸蓋的第一端部部分和可樞轉地聯接到滑動構件的第二端部部分。

20、在本披露的某些方面，滑動構件可從近側位置移動到遠側位置，以將支撐物護罩和支撐物滑板從第一位置移動到第二位置。

21、在本披露的各方面，裝載單元包括偏置構件，該偏置構件被定位成將滑動構件朝向第一位置推動。

22、在本披露的一些方面，支撐物護罩限定長形槽，并且滑動構件包括通過支撐物護罩的長形槽延伸到砧通道中的指狀物。

23、本披露的其他方面涉及一種釘倉和支撐物裝載單元組件，該釘倉和支撐物裝載單元組件包括釘倉和裝載單元。釘倉包括倉體、釘和推動器。倉體限定釘接納槽，并且釘和推動器被接納在釘接納槽內。裝載單元包括支撐物材料、運輸蓋、支撐物滑板和支撐物護罩。支撐物材料具有遠端部分和近端部分。運輸蓋具有遠端部分、近端部分、以及從運輸蓋的遠端部分延伸到運輸蓋的近端部分的倉支撐構件。倉支撐構件包括倉接合表面和在倉接合表面的相反側上向下延伸的彈性指狀物。彈性指狀物與釘倉接合以將釘倉可釋放地固定到運輸蓋。支撐物滑板具有遠端部分、近端部分和內表面。內表面支撐支撐物材料。支撐物滑板的遠端部分包括被構造為將支撐物材料的遠端部分固定到支撐物滑板的第一安裝構件，支撐物滑板的近端部分可樞轉地固定到運輸蓋并且包括被構造為將支撐物材料的近端部分固定到支撐物滑板的第二安裝構件。支撐物護罩固定到支撐物滑板。支撐物護罩以及支撐物滑板的內表面限定砧通道，該砧通道被構造為接納外科手術縫合裝置的砧組件。支撐物護罩和支撐物滑板可相對于運輸蓋在第一位置與第二位置之間樞轉，在該第一位置，支撐物護罩和支撐物滑板與運輸蓋并置對齊，在該第二位置，支撐物護罩和支撐物滑板背離運輸蓋樞轉。

24、本披露的其他方面涉及一種裝載單元，該裝載單元包括運輸蓋、支撐物滑板和支撐物護罩。運輸蓋具有遠端部分、近端部分和從遠端部分延伸到近端部分的倉支撐構件。倉支撐構件包括倉接合表面和在倉接合表面的相反側上向下延伸的彈性指狀物。彈性指狀物被構造為將釘倉可釋放地固定到運輸蓋。支撐物滑板具有遠端部分和近端部分。支撐物滑板的遠端部分包括被構造為將支撐物材料的第一端可釋放地固定到支撐物滑板的第一安裝構件，支撐物滑板的近端部分可樞轉地固定到運輸蓋并且包括被構造為將支撐物材料的第二端可釋放地固定到支撐物滑板的第二安裝構件。支撐物護罩固定到支撐物滑板。支撐物護罩和支撐物滑板限定砧通道，該砧通道被構造為接納外科手術縫合裝置的砧組件。支撐物護罩和支撐物滑板可相對于運輸蓋在第一位置與第二位置之間樞轉，在該第一位置，支撐物護罩和支撐物滑板與運輸蓋并置對齊，在該第二位置，支撐物護罩和支撐物滑板背離運輸蓋樞轉。

25、將從以下描述中理解本披露內容的其他特征。
