本發明屬于醫療器械，尤其涉及一種微小病灶可視定位裝置。

背景技術：

1、對于胃腸道良惡性腫瘤的手術，病灶的準確定位是手術成功施行的基礎，然而，臨床上相當一部分胃腸道早期癌、良性腫瘤（內鏡無法切除者）、小的內生性間質瘤等病變由于病灶小，僅憑視覺或觸覺難以準確定位病灶，在腹腔鏡技術未廣泛推廣前，常采取術前內鏡下于病灶旁置1枚或數枚金屬鈦夾輔助定位病灶，術中通過手觸摸金屬鈦夾即可準確定位病灶。現今，腹腔鏡微創手術在胃腸外科廣泛應用，其療效也被廣泛認可，對于胃腸道早期癌、良性腫瘤（內鏡無法切除者）、小的內生性間質瘤等病變更是腹腔鏡微創手術的良好適應征。對于此類病變，腹腔鏡手術中術者缺乏手的直接觸感，即便術前已通過內鏡置入鈦夾的方式輔助定位病灶，僅憑器械間觸碰腸段難以判斷病變的位置，從而限制了腹腔鏡微創手術中病灶定位的精確程度。

技術實現思路

1、有鑒于此，本發明創造旨在提供一種微小病灶可視定位裝置，至少有利于提升微創手術中病灶的定位精度。

2、為達到上述目的，本發明創造的技術方案是這樣實現的：

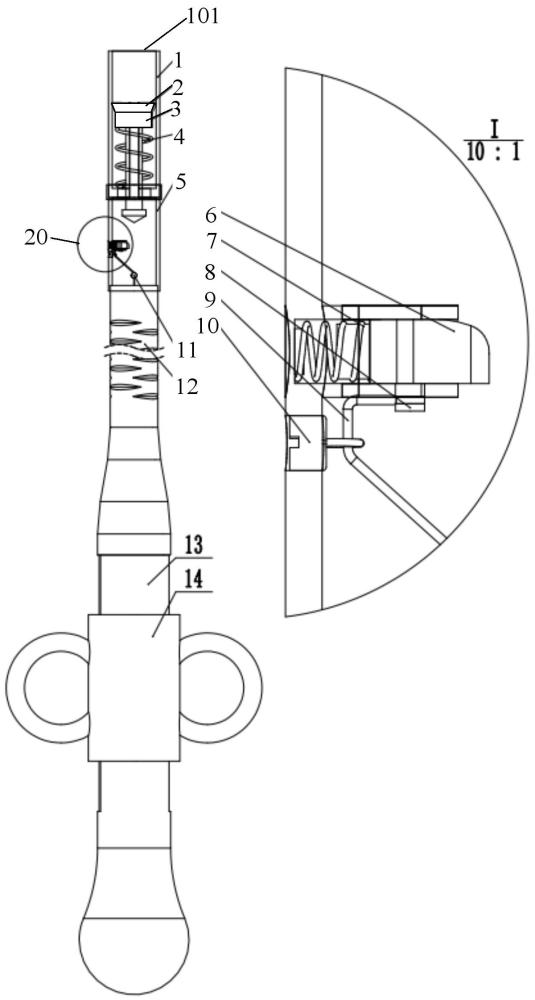

3、本發明創造提供一種微小病灶可視定位裝置，包括：套筒，套筒具有第一端和第二端，第一端具有發射口；推送滑塊，推送滑塊設置在套筒的內圈；發射彈簧，發射彈簧套設在推送滑塊的外圈，且發射彈簧的第一端與推送滑塊鄰近發射口的一端相連接，發射彈簧的第二端與套筒相連接；定位體，定位體設置在推送滑塊鄰近發射口的端部，定位體包括發光材料，發光材料可在光源的激發下發光；卡合組件，卡合組件設置在套筒內，且卡合組件位于發射彈簧遠離發射口的一側，卡合組件用于將推送滑塊限位在蓄力位置；其中，推送滑塊位于蓄力位置時，發射彈簧呈壓縮狀態，卡合組件釋放推送滑塊后，發射彈簧帶動推送滑塊向發射口移動，以將定位體自發射口推出并發射至目標位置。

4、進一步的，發光材料可在可見光光源或紫外光光源的激發下發射紅外光。

5、進一步的，定位體上具有水凝膠，定位體通過水凝膠粘接在目標位置。

6、進一步的，套筒包括相連接的導向套筒和連接套筒，導向套筒遠離連接套筒的一端具有發射口；推送滑塊的一部分設置在導向套筒內，推送滑塊的剩余部分設置在連接套筒內，發射彈簧設置在部分導向套筒內；導向套筒與連接套筒連接的一端的內圈具有環形凸出部，發射彈簧的第二端與環形凸出部相抵接。

7、進一步的，推送滑塊包括連接桿、卡合部和發射部，卡合部和發射部分別與連接桿的相對兩端相固定，發射部的外徑和卡合部的外徑均大于連接桿的外徑，發射彈簧套設在連接桿外圈，發射彈簧的第一端與發射部相抵接。

8、進一步的，導向套筒的內壁具有至少一組相對設置的兩個導向槽，發射部的側面具有與導向槽配合的滑動件，推送滑塊在導向套筒內滑動時，滑動件位于相應的導向槽內并沿相應的導向槽滑動。

9、進一步的，卡合組件包括限位滑塊、第二彈簧、固定環、換向環以及導絲；連接套筒的內壁具有槽口，第二彈簧設置在槽口內，且第二彈簧與限位滑塊相連接，導絲的一端通過固定環與限位滑塊相連接，換向環設置在連接套筒內壁上，導絲穿過換向環向遠離發射口的方向延伸；其中，導絲不受力時，沿遠離發射口的方向推動推送滑塊，卡合部移動至限位滑塊遠離發射口的一側后，第二彈簧向限位滑塊施壓作用力，限位滑塊對卡合部進行限位，以將推送滑塊限位在蓄力位置；向遠離發射口的方向拉動導絲，導絲帶動限位滑塊沿槽口進行離軸運動，限位滑塊釋放卡合部，以使卡合組件釋放推送滑塊。

10、進一步的，卡合組件還包括導向軸，導向軸設置在連接套筒內，導向軸上具有導向孔，導絲依次穿過換向環以及導向孔向遠離發射口的方向延伸。

11、進一步的，微小病灶可視定位裝置還包括導管和工作手柄，工作手柄上具有把手，導管與連接套筒遠離導向套筒的一端相連接，工作手柄與導管遠離連接套筒的一端相連，導絲穿過導管與把手相連接。

12、與現有技術相比，本發明創造能夠取得如下有益效果：本發明提供的微小病灶可視定位裝置，不需要采用傳統式的鈦夾，解決了鈦夾因角度而無法夾緊定位的問題，本發明將包括發光材料的定位體發射至病灶所在的目標位置，在術中利用光源激發發光材料發光，從而精確定位到定位體所在的位置，進而定位病灶，有利于提升微創手術中病灶的定位精度，且本發明提供的微小病灶可視定位裝置可重復使用，在第一次使用后，經過嚴格消毒并更換定位體即可重復使用，具有較高的經濟價值。

技術特征：

1.一種微小病灶可視定位裝置，其特征在于，包括：

2.根據權利要求1所述的微小病灶可視定位裝置，其特征在于，所述發光材料可在可見光光源或紫外光光源的激發下發射紅外光。

3.根據權利要求1所述的微小病灶可視定位裝置，其特征在于，所述定位體上具有水凝膠，所述定位體通過所述水凝膠粘接在所述目標位置。

4.根據權利要求1所述的微小病灶可視定位裝置，其特征在于，所述套筒包括相連接的導向套筒和連接套筒，所述導向套筒遠離所述連接套筒的一端具有所述發射口；

5.根據權利要求4所述的微小病灶可視定位裝置，其特征在于，所述推送滑塊包括連接桿、卡合部和發射部，所述卡合部和所述發射部分別與所述連接桿的相對兩端相固定，所述發射部的外徑和所述卡合部的外徑均大于所述連接桿的外徑，所述發射彈簧套設在所述連接桿外圈，所述發射彈簧的第一端與所述發射部相抵接。

6.根據權利要求5所述的微小病灶可視定位裝置，其特征在于，所述導向套筒的內壁具有至少一組相對設置的兩個導向槽，所述發射部的側面具有與所述導向槽配合的滑動件，所述推送滑塊在所述導向套筒內滑動時，所述滑動件位于相應的所述導向槽內并沿相應的所述導向槽滑動。

7.根據權利要求5所述的微小病灶可視定位裝置，其特征在于，所述卡合組件包括限位滑塊、第二彈簧、固定環、換向環以及導絲；

8.根據權利要求7所述的微小病灶可視定位裝置，其特征在于，所述卡合組件還包括導向軸，所述導向軸設置在所述連接套筒內，所述導向軸上具有導向孔，所述導絲依次穿過所述換向環以及所述導向孔向遠離所述發射口的方向延伸。

9.根據權利要求7所述的微小病灶可視定位裝置，其特征在于，所述微小病灶可視定位裝置還包括導管和工作手柄，所述工作手柄上具有把手，所述導管與所述連接套筒遠離所述導向套筒的一端相連接，所述工作手柄與所述導管遠離所述連接套筒的一端相連，所述導絲穿過所述導管與所述把手相連接。

技術總結
本發明涉及醫療器械技術領域，尤其涉及一種微小病灶可視定位裝置，包括：套筒，套筒具有第一端和第二端，第一端具有發射口；推送滑塊，推送滑塊設置在套筒的內圈；發射彈簧，發射彈簧套設在推送滑塊的外圈，且發射彈簧的第一端與推送滑塊鄰近發射口的一端相連接，發射彈簧的第二端與套筒相連接；定位體，定位體設置在推送滑塊鄰近發射口的端部，定位體包括發光材料，發光材料可在光源的激發下發光；卡合組件，卡合組件設置在套筒內，且卡合組件位于發射彈簧遠離發射口的一側，卡合組件用于將推送滑塊限位在蓄力位置。本發明至少有利于提升微創手術中病灶的定位精度。

技術研發人員：咸紅旭,劉志成,楊棟,張亮亮,韓哈斯敖其爾,徐振邦
受保護的技術使用者：中國科學院長春光學精密機械與物理研究所
技術研發日：
技術公布日：2025/4/28
