本發明涉及醫療器械，尤其涉及輸注耗材、輸注設備及輸注耗材型號的檢測方法。

背景技術：

1、通過營養泵可以向患者輸入液體，以滿足患者的需求。例如，該液體可以為營養液。

2、通常一個營養泵可使用多種型號的輸注耗材，當輸注耗材安裝在營養泵上之后，營養泵可自動識別輸注耗材的具體型號，根據輸注耗材的型號可以確定輸注模式。相關技術中，輸注耗材分為兩大類，其中第一類包括兩種型號的輸注耗材，分別為帶有識別件和不帶識別件的輸注耗材，與第一類輸注耗材匹配的營養泵通常只需要設置一個傳感器來識別上述識別件即可。第二類包括多種型號的輸注耗材，每個型號的輸注耗材上設置的識別件的種類不同，與第二類輸注耗材匹配的營養泵通常需要設置多個傳感器，每個傳感器分別可以識別一種識別件，因此這種營養泵可以識別多種類型的輸注耗材，且識別類型與傳感器的數量有關。

3、然而，第一類輸注耗材的型號較少，從而導致與這類輸注耗材匹配的營養泵的適用范圍較小。而第二類輸注耗材則需要與之匹配的營養泵設置多個傳感器，導致營養泵的結構復雜，且成本較高。

技術實現思路

1、本發明的目的是提供一種輸注耗材、輸注設備及輸注耗材型號的檢測方法，該輸注耗材的結構簡單、容易被識別，可以解決相關技術中因傳感器較多導致與輸注耗材配合的輸注設備的結構復雜，且成本較高的問題。

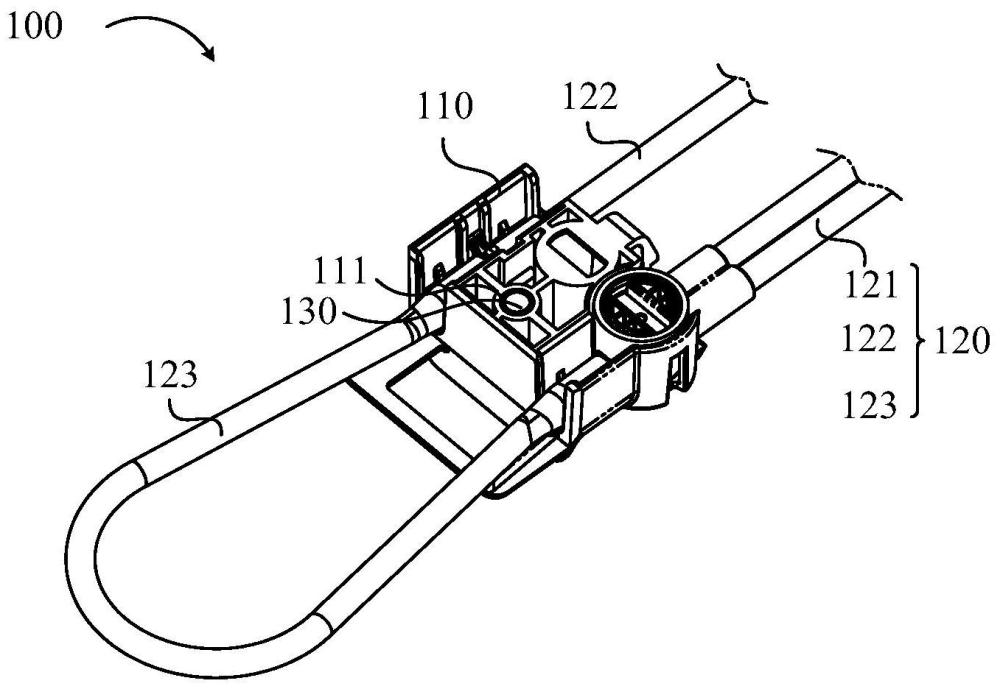

2、本技術第一方面提供一種輸注耗材，應用于輸注設備，該輸注耗材包括安裝部，所述安裝部上設有安裝孔，所述安裝孔內設有識別件。其中，所述安裝孔的深度大于等于所述識別件的厚度。

3、本技術實施例中的輸注耗材，通過設置識別件，可以方便與該輸注耗材配合使用的輸注設備識別該輸注耗材的型號，以便后續選擇與該輸注耗材對應的輸注模式。通過在安裝部上設置安裝孔，可以為識別件提供安裝位置，另外，孔狀結構的加工工藝比較簡單，可以降低該輸注耗材的加工成本。其中，通過將安裝孔的深度設置的大于識別件的厚度，這樣可以通過根據識別件位于安裝孔中的深度，來區分不同型號的輸注耗材，從而實現使用一個識別件，可以識別多種型號的輸注耗材的效果。這樣可以簡化與輸注耗材對應的輸注設備的結構，進而降低輸注設備的成本。

4、在一種可能的實現方式中，所述識別件包括磁性件。

5、本技術實施例中的輸注耗材，通過將識別件設置包括磁性件的結構，由于磁性件的成本較低，所以可以降低輸注耗材的成本。另外，磁性件具有磁性，且具有極性，因此可以為區分不同輸注耗材提供不同的識別參數，進而為增加輸注耗材的型號提供可能。另外，還可以為輸注設備的識別提供識別參數，以便輸注設備識別不同的輸注耗材。

6、在一種可能的實現方式中，所述識別件設置于所述安裝孔的底部。

7、通過將識別件設置在安裝孔的底部。這樣在安裝孔的深度不同時，可以使識別件的頂端到所述安裝孔的開口的距離不同。從而為區別不同型號的輸注耗材提供識別參數，例如，識別件到安裝孔開口的高度信息或識別件的磁通量信息，以便輸注設備識別不同信號的輸注耗材。

8、在一種可能的實現方式中，所述安裝孔的深度與所述識別件的厚度的比值大于等于2。

9、通過將安裝孔的深度和識別件的厚度比設置的大于等于2，可以增加識別件的安裝孔中的安裝位置的數量，當以安裝位置不同來區分輸注耗材的型號時，這樣可以為增加輸注耗材的型號提供可能。

10、在一種可能的實現方式中，所述安裝孔中設有限位結構，所述限位結構用于將所述識別件限制在所述安裝孔內的不同高度。

11、本技術實施例中的輸注耗材，通過在安裝孔中設置限位結構，可以將識別件限制在安裝孔的不同高度，并且對識別件起到支撐作用，防止識別件在安裝孔中移位，保證輸注耗材可以正常使用，并延長輸注耗材的使用壽命。

12、在一種可能的實現方式中，多個所述限位結構沿著所述安裝孔的深度方向間隔設置。

13、本技術實施例中的輸注耗材，通過設置多個限位結構，并將多個限位結構沿著安裝孔的深度方向間隔設置，以實現將識別件設置在安裝孔中的不同高度。

14、在一種可能的實現方式中，所述輸注耗材還包括固定件。其中，所述固定件設置在所述識別件和所述安裝孔之間，所述固定件用于將所述識別件與所述安裝孔固定連接。

15、本技術實施例中的輸注耗材，通過設置固定件，可以提升識別件和安裝孔之間的連接穩固性，并延長輸注耗材的使用壽命。

16、在一種可能的實現方式中，所述固定件為膠水或粘性材料。

17、本技術實施例中的輸注耗材，通過將固定件設置為膠水或粘性材料，這樣可以降低固定件的設置難度。換句話說就是，膠水或粘性材料形成的固定件可以隨識別件和安裝孔的形狀變化，并貼合識別件和安裝孔的表面，方便設置。另外，膠水或粘性材料形成的固定件可以為較薄的一層，占用的體積較小，進而可以減小固定件對識別件的影響，進而提高后期與輸注設備配合時，被識別的準確性。

18、當然，在一些實施例中，還可以不設置限位結構或固定件，例如，可以將安裝孔設為從底端到頂端逐漸變大的漸變孔，識別件可以在尺寸與安裝孔過盈配合處穩定連接。這樣可以通過改變安裝孔的內徑來改變，識別件在安裝孔中的安裝高度。當然，還可以通過其他方式將識別件與安裝孔連接。在本技術實施例中，不再進一步限定。

19、在一種可能的實現方式中，所述安裝孔的數量為多個。其中，多個所述安裝孔間隔設置在所述安裝部上，每個所述安裝孔配置為設置一個所述識別件。

20、本技術實施例中的輸注耗材，通過設置多個安裝孔，并將每個安裝孔配置為設置一個識別件。這樣可以進一步增加區分不同輸注耗材的識別參數，進而為增加輸注耗材的型號提供可能。另外，還可以為輸注設備的識別提供更多識別參數，以便輸注設備識別不同的輸注耗材。

21、在一種可能的實現方式中，所述輸注耗材還包括輸注管道；其中，所述輸注管道與所述安裝部固定連接，所述安裝部用于將所述輸注耗材與營養泵連接。

22、本技術實施例中的輸注耗材，通過設置輸注管道，以使該輸注耗材可以對使用者進行輸注。

23、本技術第二方面提供一種輸注設備，包括耗材安裝槽和耗材檢測裝置。其中，所述耗材安裝槽配置為安裝以上任一所述的輸注耗材。所述耗材檢測裝置與輸注耗材上的識別件相對設置，以識別所述輸注耗材的型號。

24、本技術實施例中的輸注設備，通過設置耗材安裝槽，以便將輸注耗材安裝到輸注設備上，以保證在使用時，輸注耗材可以和輸注設備穩定連接。通過設置耗材檢測裝置，進而對安裝到輸注設備上的輸注耗材的型號進行識別，以便輸注設備可以根據輸注耗材的型號，確定合適的輸注模式。

25、在一種可能的實現方式中，所述輸注耗材的識別件包括磁性件。所述耗材檢測裝置包括：

26、耗材檢測件，配置為獲取預設輸注耗材上的所述識別件的磁場強度和/或方向；

27、控制器，配置為根據所述識別件的磁場強度和/或方向，判斷所述預設輸注耗材的型號。

28、本技術實施例中的輸注設備，通過將識別件設置為包括磁性件的結構，并根據識別件的磁場強度和/或方向，判斷預設輸注耗材的型號，由于磁場強度和/或方向的獲取方式和判斷方式均比較簡單，因此這樣可以簡化識別過程。另外，可以識別磁場強度和/或方向的裝置的種類比較多，所以可以擴大耗材檢測件的選擇范圍，這樣有利于輸注設備的規模化生產，還可以為降低該輸注設備的成本提供可能。

29、本發明第三方面提供一種輸注耗材型號的檢測方法，應用于輸注設備，輸注設備設有耗材安裝槽和耗材檢測裝置，耗材安裝槽配置為安裝輸注耗材，所述輸注耗材包括安裝部，所述安裝部上設有安裝孔，所述安裝孔內設有識別件，所述安裝孔的深度大于等于所述識別件的厚度，所述識別件包括磁性件。

30、所述方法包括：

31、獲取所述輸注耗材上的所述識別件的磁場強度和/或方向；

32、根據所述識別件的磁場強度和/或方向，判斷所述輸注耗材的型號。

33、本技術實施例中的輸注耗材型號的檢測方法，通過將輸注耗材上的識別件設置為包括磁性件的結構，并根據識別件的磁場強度和/或方向，判斷輸注耗材的型號，由于磁場強度和方向的獲取方式和判斷方式均比較簡單，因此這樣可以降低識別難度，簡化識別過程，提升識別效率，并提高識別準確性。
