本發明涉及口腔護理器具，具體涉及一種口腔護理元件及電動口腔護理器具。

背景技術：

1、電動牙刷是常用的口腔護理器具，其大致結構包括牙刷頭和手柄，牙刷頭的一端的前表面上設置有刷絲簇，牙刷頭的另一端能夠與手柄耦合或者拆卸，手柄內設置有振動電機。在使用時，用戶將牙刷頭與手柄進行耦合，手柄內的振動電機啟動時，其產生振動通過牙刷頭傳遞至刷絲簇，并使得刷絲簇高速擺動。刷絲簇高速擺動時，即可將牙齒或者牙齦上的食物殘渣或者污漬清除。

2、現有技術中的電動牙刷中通常會設置有多個刷絲簇，但是各個刷絲簇不能夠隨牙齒幅度和口腔形狀自由活動，導致刷絲簇與牙齒貼合度較差，影響清潔效果。

技術實現思路

1、有鑒于此，本發明提供了一種口腔護理元件及電動口腔護理器具，以解決現有技術中的電動牙刷多個刷絲簇自由度較差，與牙齒貼合度不高，清潔效果差的問題。

2、第一方面，本發明提供了一種口腔護理元件，包括：

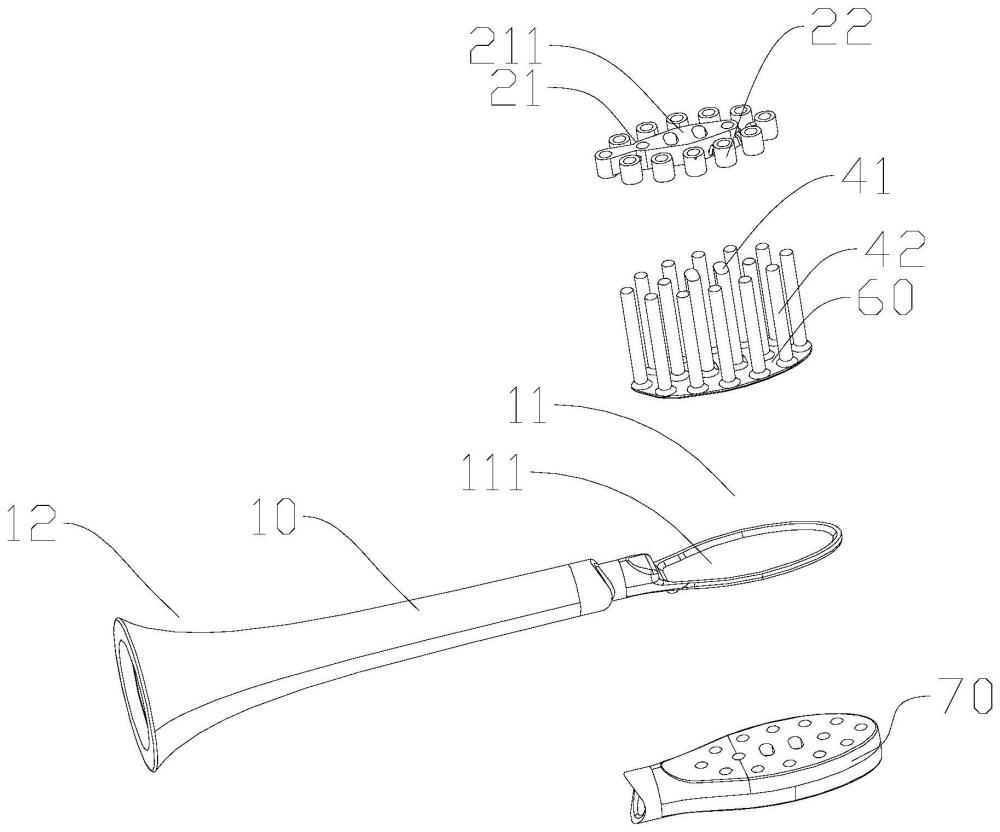

3、主體，所述主體包括沿主體軸線延伸的近端和遠端，所述遠端用于與驅動組件耦合；接觸元件載體，位于所述支撐件上，所述接觸元件載體包括第一載體，以及通過彈性件連接在所述第一載體上的第二載體，多組所述第二載體和所述彈性件間隔設置在所述第一載體的側邊；保持在所述近端，且至少支撐部分所述接觸元件載體的支撐件；所述接觸元件載體具有前表面，所述第一載體上具有與前表面連通的第一通道，所述第二載體上具有與前表面連通的第二通道；第一接觸元件簇穿過所述第一通道，從所述前表面伸出；第二接觸元件簇穿過所述第二通道，從所述前表面伸出；所述第二接觸元件簇受力時，所述第二載體適于以所述彈性件為擺動臂相對所述第一載體擺動。

4、可選地，所述支撐件為板狀，所述支撐件的外輪廓線與所述第一載體的外輪廓線重合；或，部分所述接觸元件載體的正投影位于所述支撐件的正投影內。

5、可選地，所述彈性件的截面形狀為u形或者s形。

6、可選地，所述第二載體和所述第一載體之間的間隔距離的1/2大于所述彈性件的厚度。

7、可選地，所述第二載體為筒狀，所述第二載體的側壁厚度為0.4mm至0.8mm，所述第二載體的高度為1mm至3mm。

8、可選地，所述第二通道具有向所述第二載體底部邊緣延伸的弧面。

9、可選地，所述弧面由所述第二通道的頂部向所述第二載體底部邊緣延伸，或者，所述第二通道的頂部為豎直壁面，所述弧面由所述豎直壁面的底部向所述第二載體底部邊緣延伸。

10、可選地，所述弧面的切線方向與所述第二通道延伸方向之間形成夾角的角度范圍為15°至65°。

11、可選地，所述第一接觸元件簇熱熔在所述第一通道的底部；所述第二接觸元件簇熱熔在所述第二通道的底部。

12、可選地，多個所述第一接觸元件簇的底部熱熔在一起形成第一連接片，同側的多個所述第二接觸元件的底部熱熔在一起形成第二連接片；或，多個所述第一接觸元件簇的底部和多個所述第二接觸元件簇的底部熱熔在一起形成第三連接片。

13、可選地，所述口腔護理元件包括彈性軟膠，所述彈性軟膠包裹在所述支撐件的至少部分底面，以及所述第二載體的底面及至少部分側面；或，所述彈性軟膠包裹在所述支撐件的至少部分底面及所述接觸元件載體的至少部分側面。。

14、可選地，相鄰兩個所述第二載體之間的間距為0.5mm至2mm。

15、可選地，所述接觸元件載體與所述支撐件之間具有間隙，所述間隙的尺寸大于0.5mm。

16、第二方面，本發明提供了一種電動口腔護理器具，包括上述的口腔護理元件，以及握持部，所述握持部包括用于握持的殼體，設置于所述殼體內部的驅動組件、能量元件，以及觸發元件；所述驅動組件與所述口腔護理元件耦合，若所述觸發元件受到觸發，則所述能量元件為所述驅動組件提供能量，供所述驅動組件帶動所述口腔護理元件往復振動。

17、有益效果：

18、利用本發明的技術方案，口腔護理元件上接觸元件載體的第一載體和第二載體可以相對主體的近端擺動，且第二載體可以相對第一載體擺動，如此設置，在口腔清潔時，第一接觸元件簇和第二接觸元件簇與凹凸不平的牙齒或牙齦表面接觸，第一載體可以根據對應的第一接觸元件簇的受力情況，相對主體的近端擺動，第二載體可以根據對應的第二接觸元件簇的受力情況，相對第一載體擺動，提高第一接觸元件簇和第二接觸元件簇與牙齒或牙齦表面的貼合度，從而提高清潔效果。同時，還可以減小第一接觸元件簇和第二接觸元件簇對牙齒或牙齦的壓力，提高舒適度。

技術特征：

1.一種口腔護理元件，其特征在于，包括：

2.根據權利要求1所述的口腔護理元件，其特征在于，所述支撐件(111)為板狀，所述支撐件(111)的外輪廓線與所述第一載體(21)的外輪廓線重合；或，

3.根據權利要求1所述的口腔護理元件，其特征在于，所述彈性件(30)的截面形狀為u形或者s形。

4.根據權利要求3所述的口腔護理元件，其特征在于，所述第二載體(22)和所述第一載體(21)之間的間隔距離的1/2大于所述彈性件(30)的厚度。

5.根據權利要求1所述的口腔護理元件，其特征在于，所述第二載體(22)為筒狀，所述第二載體(22)的側壁厚度為0.4mm至0.8mm，所述第二載體(22)的高度為1mm至3mm。

6.根據權利要求5所述的口腔護理元件，其特征在于，所述第二通道(52)具有向所述第二載體(22)底部邊緣延伸的弧面。

7.根據權利要求6所述的口腔護理元件，其特征在于，所述弧面由所述第二通道(52)的頂部向所述第二載體(22)底部邊緣延伸，或者，所述第二通道(52)的頂部為豎直壁面，所述弧面由所述豎直壁面的底部向所述第二載體(22)底部邊緣延伸。

8.根據權利要求7所述的口腔護理元件，其特征在于，所述弧面的切線方向與所述第二通道(52)延伸方向之間形成夾角的角度范圍為15°至65°。

9.根據權利要求1至8任一項所述的口腔護理元件，其特征在于，所述第一接觸元件簇(41)熱熔在所述第一通道(51)的底部；所述第二接觸元件簇(42)熱熔在所述第二通道(52)的底部。

10.根據權利要求9所述的口腔護理元件，其特征在于，多個所述第一接觸元件簇(41)的底部熱熔在一起形成第一連接片，同側的多個所述第二接觸元件的底部熱熔在一起形成第二連接片；或，多個所述第一接觸元件簇(41)的底部和多個所述第二接觸元件簇(42)的底部熱熔在一起形成第三連接片(60)。

11.根據權利要求1至8任一項所述的口腔護理元件，其特征在于，所述口腔護理元件包括彈性軟膠(70)，所述彈性軟膠(70)包裹在所述支撐件(111)的至少部分底面，以及所述第二載體(22)的底面及至少部分側面；或，所述彈性軟膠(70)包裹在所述支撐件(111)的至少部分底面及所述接觸元件載體的至少部分側面。

12.根據權利要求11所述的口腔護理元件，其特征在于，相鄰兩個所述第二載體(22)之間的間距為0.5mm至2mm。

13.根據權利要求11所述的口腔護理元件，其特征在于，所述接觸元件載體與所述支撐件(111)之間具有間隙，所述間隙的尺寸大于0.5mm。

14.一種電動口腔護理器具，其特征在于，包括權利要求1至13任一項所述的口腔護理元件，以及握持部，

技術總結
本發明提供了一種口腔護理元件及電動口腔清潔器具，口腔護理元件包括：主體、支撐件、接觸元件載體、第一接觸元件簇和第二接觸元件簇。主體包括沿主體軸線延伸的近端和遠端，遠端用于與驅動組件耦合。接觸元件載體位于支撐件上，接觸元件載體包括第一載體，以及通過彈性件連接在第一載體上的第二載體，第二接觸元件簇受力時，第二載體適于以彈性件為擺動臂相對第一載體擺動。第一載體和第二載體可以根據受力情況調整第一接觸元件簇和第二接觸元件簇的位姿，由此提高與不平整牙齒表面或牙齦表面的貼合度，提高清潔效果。

技術研發人員：李鵬,張遠平
受保護的技術使用者：深圳素士科技股份有限公司
技術研發日：
技術公布日：2025/4/28
