本公開的實施例涉及一種手消毒機。

背景技術：

1、目前，手消毒設備已被廣泛應用于醫院、商超、辦公大廈以及學校等公共場所。通過調研，市場上常見的手消毒設備通常采用傾倒等方式灌裝消毒液體，在傾倒過程中消毒液體會接觸空氣，有污染風險和火災隱患；另外，部分手消毒設備采用瓶裝消毒液，并使用機械式行程出液。

2、在上述手消毒設備中，消毒液體的剩余量通常通過觀察儲液瓶中液位的高低來進行判斷，經常會出現消毒液用完沒人發現，或者儲液瓶中還有剩余消毒液體時整體換掉儲液瓶造成浪費等現象。

技術實現思路

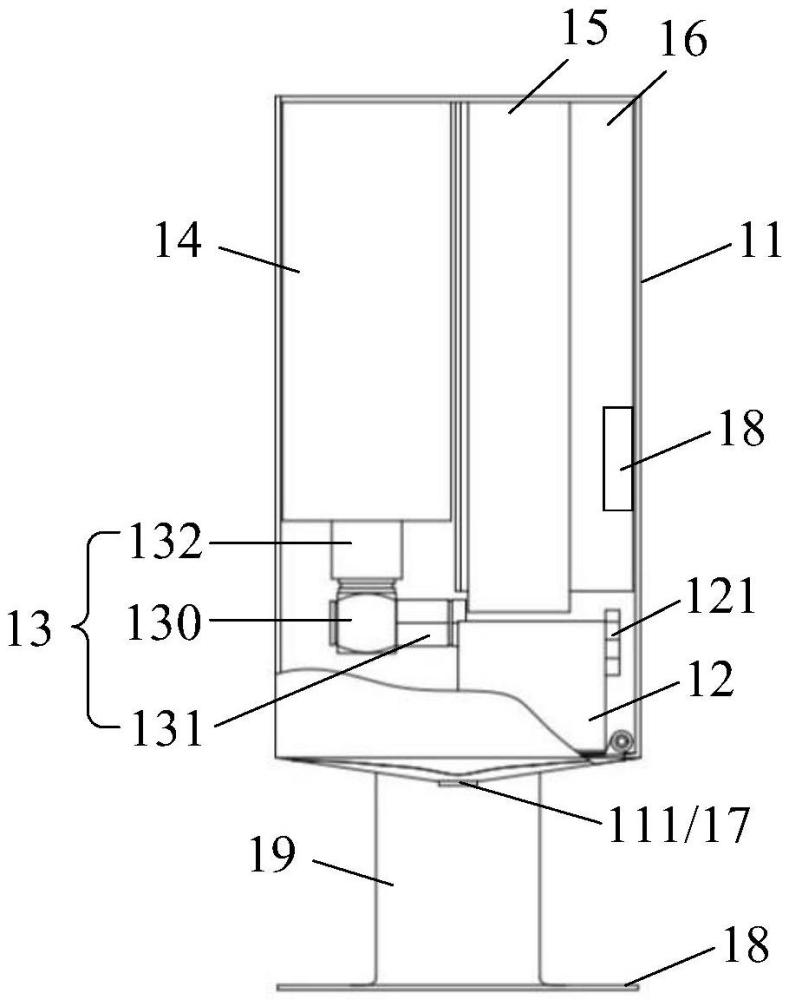

1、針對消毒液體出液方式不佳、更換方式不當、難以及時更換以及易產生浪費等問題，本公開至少一實施例提供一種手消毒機，該手消毒機包括殼體、儲液盒和轉接頭；殼體具有出液口；儲液盒設置在所述殼體內，連通所述出液口，以使得所述儲液盒中的液體可流入所述出液口；轉接頭設置在所述殼體內，包括接頭部、與所述接頭部連接的沿第一方向延伸的第一轉接部和與所述接頭部連接的沿第二方向延伸的第二轉接部，其中，所述第一方向不同于所述第二方向，所述第一轉接部配置為連接所述儲液盒，所述第二轉接部配置為連接液瓶，以使得所述液瓶中的液體可通過所述第二轉接部、所述接頭部和所述第一轉接部流入所述儲液盒；其中，所述接頭部與所述第一轉接部轉動連接。

2、例如，本公開至少一實施例提供的手消毒機還包括：液瓶，與所述第二轉接部連接。

3、例如，本公開至少一實施例提供的手消毒機中，所述第二轉接部、所述接頭部和所述第一轉接部內部具有直徑為8mm-15mm的管路，以供液體流通。

4、例如，本公開至少一實施例提供的手消毒機中，所述第一轉接部內的管路的至少部分內壁具有相對于第一方向傾斜2度-5度的斜坡，以便于液體流入所述儲液盒。

5、例如，本公開至少一實施例提供的手消毒機中，所述第一方向垂直于所述第二方向。

6、例如，本公開至少一實施例提供的手消毒機還包括：液位傳感器，設置在所述儲液盒上，配置為檢測所述儲液盒中液體的液位信息。

7、例如，本公開至少一實施例提供的手消毒機還包括控制器和報警裝置；控制器與所述液位傳感器通訊連接；報警裝置與所述控制器通訊連接；其中，所述液位傳感器還配置為將所述液位信息傳輸至所述控制器，所述控制器配置為接收所述液位信息，并在所述液位信息低于預定值時，向所述報警裝置傳輸第一報警信號，以使所述報警裝置發出第一警告。

8、例如，本公開至少一實施例提供的手消毒機中，所述儲液盒至少部分透明，所述液位傳感器為貼片式紅外傳感器，配置為貼附在所述儲液盒的外壁。

9、例如，本公開至少一實施例提供的手消毒機還包括：電池，配置為至少向所述液位傳感器供電，且與所述控制器通訊連接，其中，所述控制器還配置為檢測所述電池的電量，且在所述電量低于預定值時，控制所述報警裝置發出第二警告。

10、例如，本公開至少一實施例提供的手消毒機還包括感應噴頭、接液板和連接板；感應噴頭設置在所述出液口，與所述儲液盒連接，配置為檢測到感應物后，噴出液體；接液板設置在所述感應噴頭下方；連接板連接所述接液板和所述殼體；其中，所述連接板配置為能夠與外部物體連接

11、本公開實施例提供上述手消毒機采用轉接頭連接儲液盒和液瓶，以使液瓶中存儲的大量液體可以通過轉接頭首先達到儲液盒，再從儲液盒流向出液口，以供使用；儲液盒作為中間出液裝置，可以使液瓶中的液體完全排除后再進行更換，并且通過轉接頭中接頭部與第一連接部之間的轉動，第二連接部可以在液瓶的瓶口朝上的正置狀態下與液瓶進行連接，在連接后，通過接頭部與第一連接部之間的轉動將液瓶倒置，使其瓶口朝下，以便于液瓶的中的液體通過轉接頭順利達到儲液盒，由此便于液瓶的平穩更換，并且防止漏液等不良現象發生。

技術特征：

1.一種手消毒機，其特征在于，包括：

2.根據權利要求1所述的手消毒機，其特征在于，還包括：

3.根據權利要求1或2所述的手消毒機，其特征在于，所述第二轉接部、所述接頭部和所述第一轉接部內部具有直徑為8mm-15mm的管路，以供液體流通。

4.根據權利要求3所述的手消毒機，其特征在于，所述第一轉接部內的管路的至少部分內壁具有相對于第一方向傾斜2度-5度的斜坡，以便于液體流入所述儲液盒。

5.根據權利要求1或2所述的手消毒機，其特征在于，所述第一方向垂直于所述第二方向。

6.根據權利要求1或2所述的手消毒機，其特征在于，還包括：

7.根據權利要求6所述的手消毒機，其特征在于，還包括：

8.根據權利要求7所述的手消毒機，其特征在于，所述儲液盒至少部分透明，所述液位傳感器為貼片式紅外傳感器，配置為貼附在所述儲液盒的外壁。

9.根據權利要求7所述的手消毒機，其特征在于，還包括：

10.根據權利要求1或2所述的手消毒機，其特征在于，還包括：

技術總結
一種手消毒機，該手消毒機包括殼體、儲液盒和轉接頭；殼體具有出液口；儲液盒設置在殼體內，連通出液口，以使得儲液盒中的液體可流入出液口；轉接頭設置在殼體內，包括接頭部、與接頭部連接的沿第一方向延伸的第一轉接部和與接頭部連接的沿第二方向延伸的第二轉接部，其中，第一方向不同于第二方向，第一轉接部配置為連接儲液盒，第二轉接部配置為連接液瓶，以使得液瓶中的液體可通過第二轉接部、接頭部和第一轉接部流入儲液盒；接頭部與第一轉接部轉動連接。該手消毒機便于平穩更換液瓶，并且不易發生漏液等不良現象。

技術研發人員：白亮
受保護的技術使用者：北京君陽方舟科技有限公司
技術研發日：20240618
技術公布日：2025/4/28
