本技術涉及一種分娩助產，尤其涉及一種孕產婦會陰按摩裝置。

背景技術：

1、近年來，隨著人們經濟水平的改善，女性對生活質量更佳重視，較多孕婦為減輕產后盆底肌損傷程度及分娩痛苦而選擇剖宮產。近年來我國剖宮產率不斷升高，雖能夠一定程度上減輕產婦痛苦，但其所造成的負面情緒和并發癥是多重的，因此，臨床需不斷提升助產技術，調整分娩法則，給予產婦合理、有效地治療措施，實施無創傷醫療，盡可能滿足產婦自然分娩的期望值，對減少剖宮產、促進產科質量提高具有積極意義。

2、因此，孕晚期采用會陰按摩，能夠提高會陰的完整性，有效降低會陰側切及會陰裂傷發生風險，且能夠縮短產程，緩解患者分娩時疼痛程度，減少產后出血量；

3、助產士在行會陰按摩的日常工作時，通常利用食指和中指伸入陰道內約3cm長度，于直腸方向做持續向下、向外加壓擴張性按摩，然而，有時因助產士的手指條件差異(例如：手指肚長得薄，指甲修剪不齊等)的原因造成孕婦不適，按摩效率較低，而且長時間的反復按摩操作容易導致助產士的手部肌肉產生被動損傷，易患腱鞘炎，甚至可能引出現肌無力、肌肉萎縮等職業傷害；

4、中國實用新型專一種產科專用會陰按摩器利cn202222743596.7，公開了一種產科專用會陰按摩器，采用一個固定的球形按摩頭進行按摩，在按摩的過程中僅能夠采用摩擦和施加壓力的方式進行按摩，按摩效果不佳。

技術實現思路

1、本實用新型提供一種孕產婦會陰按摩裝置，解決了如何對孕產婦會陰部進行按壓及滾動按摩，已達到更好的按摩效果的問題。

2、為實現上述目的，本實用新型的技術方案為：一種孕產婦會陰按摩裝置，包括按摩頭，所述按摩頭包括第一外殼和設置在第一外殼中的中空半球形的第一置物殼，所述第一外殼的頂部為水平的月牙形蓋板，所述蓋板的頂部表面開設有第一限位口，所述第一置物殼開口的邊緣與第一限位口外周密封連接，第一按摩球置于第一置物殼內，第一限位口的直徑小于第一按摩球直徑，第一按摩球頂部自第一限位口位置突出于蓋板頂面。

3、作為進一步改進，所述第一按摩球頂部距蓋板表面之間的距離為3-5mm。

4、作為進一步改進，所述第一按摩球設置至少有3個，且沿著蓋板長度方向的中部依次排列設置。

5、作為進一步改進，所述蓋板的一側表面邊緣一體成型延伸段，所述延伸段與蓋板表面垂直，所述延長段所述延伸段長度為2-4cm，優選為3cm。

6、作為進一步改進，所述延長段為光滑的板狀結構，延長段一端與蓋板的外側邊緣一體成型，其邊緣為倒角結構，延長段遠離蓋板的端部為拱形結構。

7、作為進一步改進，所述延長段的靠近第一按摩球一側的表面形成置球槽，置球槽內固定設置有第二按摩球，第二按摩球頂面突出于延長段表面。

8、作為進一步改進，所述延長段包括中空的矩形體第二外殼和設置在第二外殼中的中空半球形的第二置物殼，所述第二外殼邊緣處為倒角結構，所述第二外殼靠近蓋板表面的一側開設有第二限位口，所述第二置物殼開口的邊緣與第二限位口外周密封連接，第二按摩球置于第二置物殼內，第二限位口的直徑小于第二按摩球直徑，第二按摩球頂部自第二限位口位置突出于第二外殼一側表面。

9、作為進一步改進，所述第二按摩球頂部距第二限位口所在第二外殼的表面之間的距離為1-2mm。

10、作為進一步改進，還包括手柄，所述手柄的一端與按摩頭可解除式連接，所述手柄內設置電源，手柄表面設置有換擋開關，所述第一外殼內設置電阻加熱組件，所述電阻加熱組件一端與電源連接，另一端與蓋板相接觸，換擋開關用于控制電阻加熱組件的開啟、關閉和加熱溫度。

11、作為進一步改進，所述蓋板為陶瓷板。

12、本實用新型的上述技術方案具有以下有益效果：本實用新型在使用的過程中，醫護人員或者助產士將石蠟油涂抹在第一按摩球或者蓋板表面均可，然后將第一按摩球位置與孕產婦會陰部位置皮膚表面相接觸，并通過按壓和移動按摩頭使第一按摩球在局部皮膚表面滾動，實現更好的按摩的目的，進一步促進局部皮膚的血液循環，月牙形蓋板與皮膚表面更加貼合；

13、由于第一置物殼開口的邊緣與第一限位口外周密封連接，使得第一按摩球置于獨立的放置空間，防止過多的石蠟油進入至第一外殼內部，在對按摩頭進行清潔時同樣使第一按摩球的旋轉即可，第一按摩球為萬向旋轉，第一按摩球在增加對局部皮膚的壓強外，由于第一按摩球的部分表面位于第一置物殼內，其置于第一置物殼內的第一按摩球的外表面與第一置物殼的內表面相接觸，也就是說在第一按摩球轉動時，第一按摩球外表面與第一置物殼內表面發生輕微接觸，從而方便將落入到第一置物殼內的醫用石蠟油帶出，便于清潔。

14、附圖說明

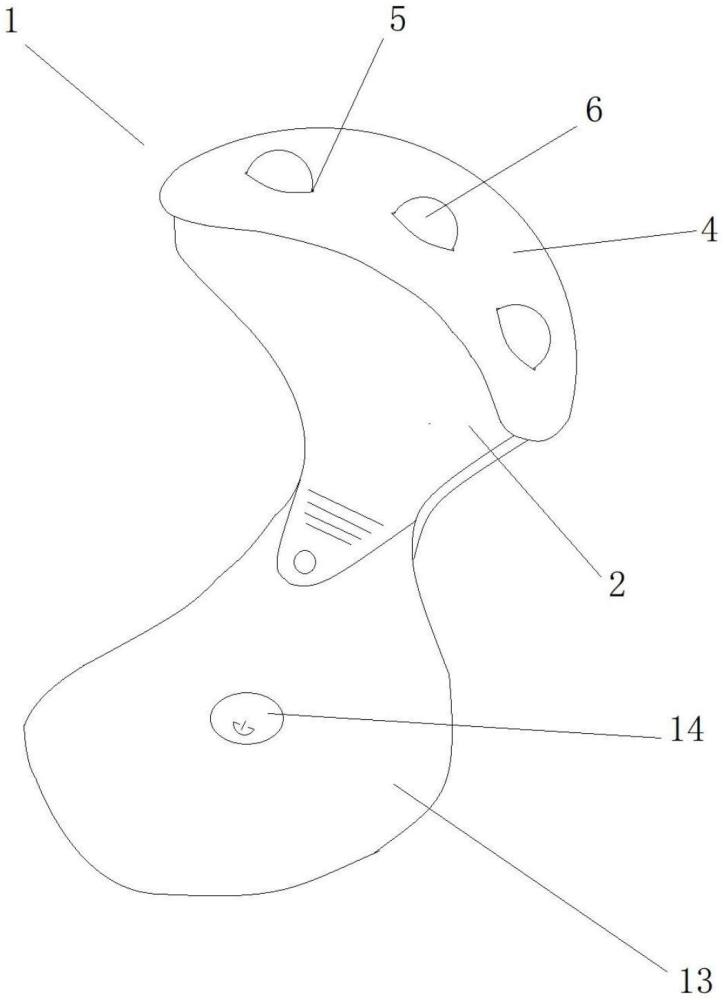

15、圖1為本實用新型的其中一種實施例的整體結構示意圖；

16、圖2為本實用新型的其中一種實施例的按摩頭的蓋板位置的內部透視整體結構示意圖；

17、圖3為本實用新型的其中一種實施例的整體結構示意圖；

18、圖4為本實用新型的其中一種實施例的整體結構示意圖；

19、圖5為本實用新型的其中一種實施例的延伸段的內部透視整體結構示意圖；

20、圖6為本實用新型的其中一種實施例的手柄與按摩頭分離的整體結構示意圖。

技術特征：

1.一種孕產婦會陰按摩裝置，其特征在于：包括按摩頭(1)，所述按摩頭(1)包括第一外殼(2)和設置在第一外殼(2)中的中空半球形的第一置物殼(3)，所述第一外殼(2)的頂部為水平的月牙形蓋板(4)，所述蓋板(4)的頂部表面開設有第一限位口(5)，所述第一置物殼(3)開口的邊緣與第一限位口(5)外周密封連接，第一按摩球(6)置于第一置物殼(3)內，第一限位口(5)的直徑小于第一按摩球(6)直徑，第一按摩球(6)頂部自第一限位口(5)位置突出于蓋板(4)頂面。

2.根據權利要求1所述的孕產婦會陰按摩裝置，其特征在于：所述第一按摩球(6)頂部距蓋板(4)表面之間的距離為3-5mm。

3.根據權利要求1所述的孕產婦會陰按摩裝置，其特征在于：所述第一按摩球(6)設置至少有3個，且沿著蓋板(4)長度方向的中部依次排列設置。

4.根據權利要求1所述的孕產婦會陰按摩裝置，其特征在于：所述蓋板(4)的一側表面邊緣一體成型延伸段(7)，所述延伸段(7)與蓋板(4)表面垂直，所述延伸段(7)所述延伸段(7)長度為2-4cm。

5.根據權利要求4所述的孕產婦會陰按摩裝置，其特征在于：所述延伸段(7)為光滑的板狀結構，延伸段(7)一端與蓋板(4)的外側邊緣一體成型，其邊緣為倒角結構，延伸段(7)遠離蓋板(4)的端部為拱形結構。

6.根據權利要求5所述的孕產婦會陰按摩裝置，其特征在于：所述延伸段(7)的靠近第一按摩球(6)一側的表面形成置球槽(8)，置球槽(8)內固定設置有第二按摩球(9)，第二按摩球(9)頂面突出于延伸段(7)表面。

7.根據權利要求4所述的孕產婦會陰按摩裝置，其特征在于：所述延伸段(7)包括中空的矩形體第二外殼(10)和設置在第二外殼(10)中的中空半球形的第二置物殼(11)，所述第二外殼(10)邊緣處為倒角結構，所述第二外殼(10)靠近蓋板(4)表面的一側開設有第二限位口(12)，所述第二置物殼(11)開口的邊緣與第二限位口(12)外周密封連接，第二按摩球(9)置于第二置物殼(11)內，第二限位口(12)的直徑小于第二按摩球(9)直徑，第二按摩球(9)頂部自第二限位口(12)位置突出于第二外殼(10)一側表面。

8.根據權利要求7所述的孕產婦會陰按摩裝置，其特征在于：所述第二按摩球(9)頂部距第二限位口(12)所在第二外殼(10)的表面之間的距離為1-2mm。

9.根據權利要求1所述的孕產婦會陰按摩裝置，其特征在于：還包括手柄(13)，所述手柄(13)的一端與按摩頭(1)可解除式連接，所述手柄(13)內設置電源，手柄(13)表面設置有換擋開關(14)，所述第一外殼(2)內設置電阻加熱組件(15)，所述電阻加熱組件15一端與電源連接，另一端與蓋板(4)相接觸，換擋開關(14)用于控制電阻加熱組件(15)的開啟、關閉和加熱溫度。

10.根據權利要求9所述的孕產婦會陰按摩裝置，其特征在于：所述蓋板(4)為陶瓷板。

技術總結
本技術涉及一種孕產婦會陰按摩裝置，包括按摩頭，所述按摩頭包括第一外殼和設置在第一外殼中的中空半球形的第一置物殼，所述第一外殼的頂部為水平的月牙形蓋板，所述蓋板的頂部表面開設有第一限位口，所述第一置物殼開口的邊緣與第一限位口外周密封連接，第一按摩球置于第一置物殼內，第一限位口的直徑小于第一按摩球直徑，第一按摩球頂部自第一限位口位置突出于蓋板頂面，本技術解決了如何對孕產婦會陰部進行按壓及滾動按摩，以達到更好的按摩效果的問題。

技術研發人員：邢麗莉,張超,劉磊,李敬
受保護的技術使用者：北京大學人民醫院
技術研發日：20240618
技術公布日：2025/4/28
