本技術涉及醫療器械，具體為一種陰囊水腫治療坐墊。

背景技術：

1、陰囊水腫為肝硬變腹水等疾病的合并癥。由于陰囊水腫皮膚變薄及尿液浸漬，此部位易發生破潰感染加重病情，不僅患者痛苦，而且增加護理難度。陰囊水腫多呈球形腫物，患者自覺有腫脹、下墜感，活動受限，水腫嚴重時可埋沒陰莖。

2、現有的陰囊托墊通過墊芯的上表面形成向中心凹陷的傾斜面，可使陰囊被托放在托墊的中間，符合生理曲線設計，減少病人的疼痛感，但由于患者之間的體型是各不相同的，該陰囊托墊只是適用于體型相差不大的人群，當遇到體型相差較大的患者時，墊芯的上表面形成向中心凹陷的傾斜面便無法對該患者的陰囊進行抬高支撐，導致該患者使用陰囊托墊時的舒適性較低，使得該陰囊托墊的靈活性和實用性較低。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種陰囊水腫治療坐墊，具備的優點，解決了的問題。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種陰囊水腫治療坐墊，包括坐墊本體，所述坐墊本體包括：

5、海綿墊，其一端設置有凹型托槽；

6、支撐架，設置于所述海綿墊的內部；

7、所述支撐架的內部設置有調節組件，所述調節組件包括：

8、轉動桿，貫穿于所述海綿墊和所述支撐架；

9、錐齒輪，設置于所述轉動桿一端；

10、螺紋桿，設置于所述錐齒輪的頂部；

11、螺紋管，套設于所述螺紋桿的外側，所述螺紋管的頂部設置有配合所述凹型托槽的凹型支撐板。

12、在一些實施例中，所述螺紋桿的頂部設置有限位板，并位于所述螺紋管的內部。

13、在一些實施例中，所述支撐架的內部設置有配合所述凹型支撐板的伸縮支撐管。

14、在一些實施例中，所述螺紋桿和伸縮支撐管的頂部設置有螺紋孔，所述凹型支撐板上設置有配合所述螺紋孔的固定螺栓，使得所述螺紋桿和伸縮支撐管與所述凹型支撐板進行螺紋連接。

15、在一些實施例中，所述海綿墊的內部設置有芒硝藥包，并位于所述凹型托槽的下方。

16、在一些實施例中，所述海綿墊一端設置有配合所述芒硝藥包的開口。

17、在一些實施例中，所述海綿墊一端的開口處設置有魔術貼。

18、在一些實施例中，所述海綿墊的中間部分為鏤空狀態。

19、(三)有益效果

20、與現有技術相比，本實用新型提供了一種陰囊水腫治療坐墊，具備以下有益效果：

21、該陰囊水腫治療坐墊，通過向左旋轉轉動桿，旋轉的轉動桿通過錐齒輪帶動著螺紋桿旋轉，旋轉的螺紋桿控制著螺紋管和凹型支撐板向上移動，從而增加凹型托槽支撐著陰囊的高度，想要降低凹型托槽支撐著陰囊的高度時，只需相反操作上述操作過程便可，增加了患者使用該陰囊水腫治療坐墊時的舒適性和提高了該陰囊水腫治療坐墊的靈活性和實用性。

技術特征：

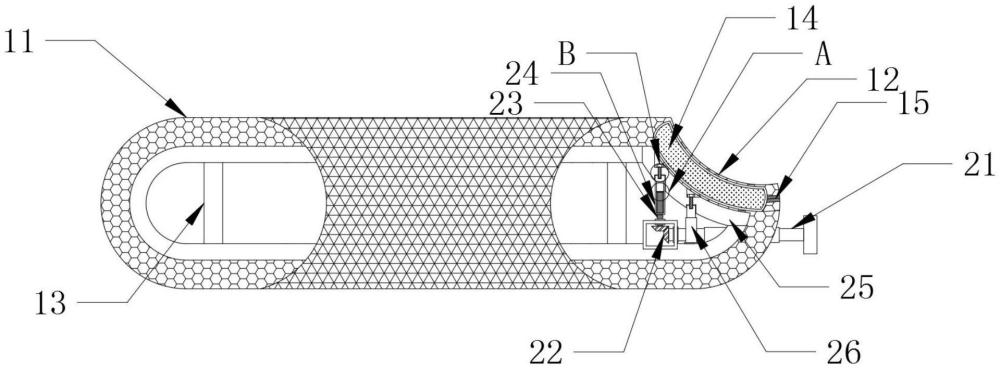

1.一種陰囊水腫治療坐墊，包括坐墊本體(1)，所述坐墊本體(1)包括：

2.根據權利要求1所述的一種陰囊水腫治療坐墊，其特征在于：所述螺紋桿(23)的頂部設置有限位板(27)，并位于所述螺紋管(24)的內部。

3.根據權利要求1所述的一種陰囊水腫治療坐墊，其特征在于：所述支撐架(13)的內部設置有配合所述凹型支撐板(25)的伸縮支撐管(26)。

4.根據權利要求3所述的一種陰囊水腫治療坐墊，其特征在于：所述螺紋桿(23)和伸縮支撐管(26)的頂部設置有螺紋孔(28)，所述凹型支撐板(25)上設置有配合所述螺紋孔(28)的固定螺栓(281)，使得所述螺紋桿(23)和伸縮支撐管(26)與所述凹型支撐板(25)進行螺紋連接。

5.根據權利要求1所述的一種陰囊水腫治療坐墊，其特征在于：所述海綿墊(11)的內部設置有芒硝藥包(14)，并位于所述凹型托槽(12)的下方。

6.根據權利要求5所述的一種陰囊水腫治療坐墊，其特征在于：所述海綿墊(11)一端設置有配合所述芒硝藥包(14)的開口。

7.根據權利要求6所述的一種陰囊水腫治療坐墊，其特征在于：所述海綿墊(11)一端的開口處設置有魔術貼(15)。

8.根據權利要求7所述的一種陰囊水腫治療坐墊，其特征在于：所述海綿墊(11)的中間部分為鏤空狀態。

技術總結
本技術涉及醫療器械技術領域，且公開了一種陰囊水腫治療坐墊，包括坐墊本體，坐墊本體包括：海綿墊一端設置有凹型托槽；支撐架設置于海綿墊的內部；支撐架的內部設置有調節組件，調節組件包括：轉動桿貫穿于海綿墊和支撐架；錐齒輪設置于轉動桿一端；螺紋桿設置于錐齒輪的頂部；螺紋管套設于螺紋桿的外側，螺紋管的頂部設置有配合凹型托槽的凹型支撐板，通過調節組件，增加了患者使用該陰囊水腫治療坐墊時的舒適性和提高了該陰囊水腫治療坐墊的靈活性和實用性。

技術研發人員：吳合雯,馮蕊,馬蕓,許哲,楊曉帆
受保護的技術使用者：中國中醫科學院西苑醫院
技術研發日：20240619
技術公布日：2025/4/28
