背景技術：

1、本發明涉及例如使用患者支撐設備(諸如病床)的傳感器來確定要實施的患者護理協議的層次性。更具體地，本發明涉及一種用于傳達治療操作協議并確定患者支撐設備是否要發出警示的系統或方法。

2、患者支撐設備(包括床墊、擔架、手術室桌子等)通常用于各種護理環境中，以方便患者護理和運送。患者支撐設備用協議進行編程，以使用戶能夠執行與患者支撐相關的各種自動化功能。此類自動化功能的示例包括升高或降低患者支撐體的一個或多個區段，調整床框架或支撐表面或其一部分的配置，以及激活或停用所選擇的治療、警報、通信和患者支撐體的其它自動化特征。

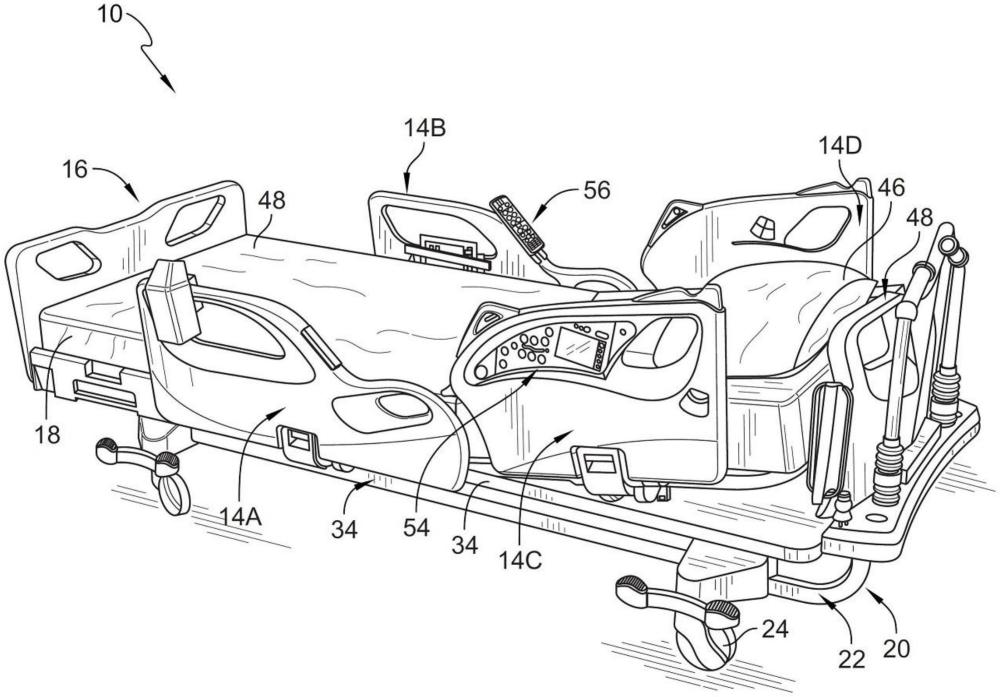

3、許多此類患者支撐體包括框架、由框架支撐的平臺、床墊、被配置為阻止患者從床墊中出來的床欄、以及被配置為控制床的一個或多個特征的控制器。患者、護理者或到訪者可以在一天期間間歇地改變患者支撐設備的一個或多個部件的位置。在一些情況下，重要的是在實施治療操作協議之前確定一個或多個部件相對于患者支撐設備的位置。此外，傳感器可用于確定一個或多個部件的位置。

4、監測患者支撐設備的各種部件可以包括監測位置、角度、活動或其它屬性。護理者可能無法確定不同的部件是否不符合治療操作協議。患者支撐設備自動確定符合性的能力可以防止對患者的潛在傷害。因此，根據傳達給護理者的任何治療操作協議對患者支撐設備的部件進行表征，可以為患者提供改善的護理。

技術實現思路

1、本發明包括在所附權利要求中記載的一個或多個特征和/或以下特征，其單獨或以任何組合可以構成可授予專利權的主題。

2、根據本發明的第一方面，患者支撐設備包括多個設備部件；位于所述多個設備部件上的多個設備部件傳感器；在所述患者支撐設備上編程的基線操作協議；可操作以使用治療操作協議進行編程的用戶界面；以及包括與所述多個設備部件傳感器通信的控制器的控制系統，所述控制器可操作以確定所述治療操作協議是否符合所述基線操作協議。

3、在所述患者支撐設備的一些實施例中，所述控制器可以用作協議沖突管理器。

4、在所述患者支撐設備的一個實施例中，如果所述控制系統確定所述治療操作協議不符合所述基線操作協議，則所述治療操作協議代替所述基線操作協議，并且所述控制系統還可操作以與所述多個設備部件傳感器通信，以確保符合所述治療操作協議。

5、在所述患者支撐設備的一個實施例中，所述患者支撐設備對所述治療操作協議的符合性狀態被投影在地板上。在所述患者支撐設備的一些實施例中，所述多個設備部件是多個床欄，并且所述控制器可操作以從所述多個設備部件傳感器中的每一個設備部件傳感器接收單獨的信號，以確定所述多個床欄中的每一個床欄是向上還是向下，并且所述控制器還可操作以處理所述信號，以確定是否符合所述治療協議。

6、在所述患者支撐設備的一個實施例中，所述治療操作協議是clr(連續側方旋轉)協議，并且所述基線操作協議包括基線床欄協議。在一些實施例中，所述clr協議包括在向上位置處具有四個床欄，并且所述基線床欄協議包括在向上位置處具有兩個床欄。在一些實施例中，所述clr協議代替所述基線床欄協議，并且如果所述患者支撐設備不符合所述clr協議，則所述控制器在所述地板上投射警告標志。在一些實施例中，所述警告標志是所述患者支撐設備不符合所述clr協議的指示。

7、在所述患者支撐設備的一個實施例中，所述clr協議代替所述基線床欄協議，并且其中如果所述控制器確定所述患者支撐設備在向上位置處沒有四個床欄，則所述用戶界面顯示警告標志。在一些實施例中，所述clr協議包括確定所述患者支撐設備的其它部件的狀態。

8、在所述患者支撐設備的一個實施例中，所述用戶界面可操作以進行手動或遠程編程。

9、根據本發明的第二方面，一種系統包括患者支撐設備，所述患者支撐設備包括頭端和腳端；多個患者支撐部件；位于所述腳端的指示燈；以及控制器，所述控制器可操作以與所述多個患者支撐部件和所述指示燈通信。所述控制器可操作以從所述多個患者支撐部件中的每一個接收單獨的信號，以處理所述信號以確定每一個患者支撐部件的位置；以及用戶界面，所述用戶界面可操作以使用基線操作協議和治療操作協議進行編程。

10、在所述系統的一些實施例中，所述控制器可以用作協議沖突管理器。

11、在所述系統的一個實施例中，所述控制器可操作以處理所述信號，以確定所述治療操作協議是否符合所述基線操作協議。在所述系統的一些實施例中，如果所述控制系統確定所述患者支撐設備不符合所述治療操作協議，則所述控制系統還可操作以與所述多個設備部件傳感器通信，以確保符合所述治療操作協議。

12、在所述系統的一個實施例中，所述指示燈將所述患者支撐設備的符合性狀態投影在地板上，并且其中所述符合性狀態基于所述治療操作協議。

13、在所述系統的一個實施例中，所述治療操作協議是clr協議，并且所述用戶界面可操作以使用所述clr協議進行編程。在一些實施例中，所述clr協議代替基線操作協議，并且其中所述clr協議包括在向上位置處具有四個床欄。在一些實施例中，所述基線操作協議包括床欄協議，所述床欄協議包括在向上位置處具有兩個床欄。

14、在所述系統的一個實施例中，如果所述控制器確定所述患者支撐設備在向上位置處沒有四個床欄，則所述用戶界面可操作以顯示警告標志。在一些實施例中，如果所述控制器確定所述患者支撐設備在向上位置處沒有四個床欄，則將所述患者支撐設備不符合所編程的床欄協議的指示投影在所述地板上。在一些實施例中，所述clr協議還包括確定所述患者支撐設備的其它部件的狀態。

15、在所述系統的一個實施例中，所述用戶界面可操作以進行手動或遠程編程。

16、根據本發明的第二方面，一種方法包括監測支撐設備對治療操作協議的符合性。所述方法包括以下步驟：將基線操作協議輸入到用戶界面中；監測來自多個設備部件傳感器的信號；使用控制器處理來自所述多個設備部件傳感器的所述信{hrbtl-23012-cnpt/02161386v1}-3-

17、號，所述設備部件傳感器位于多個設備部件上；基于來自所述多個設備部件傳感器的所述信號確定多個床欄的位置；以及確定所述多個床欄的位置是否符合患者協議。

18、在所述方法的一個實施例中，如果所述支持設備不符合所述患者協議，則所述方法包括所述控制器與所述多個設備部件傳感器通信，以確保符合所編程的患者協議。在所述方法的另一個實施例中，所述方法包括基于來自所述設備部件傳感器的所述信號自動移動所述支撐設備的一部分，以確保符合所述患者協議。在所述方法的一個實施例中，所述方法包括將所述支撐設備的符合性狀態投影在地板上。

19、在所述方法的一些實施例中，所述控制器可以用作協議沖突管理器。

20、在所述方法的一個實施例中，所述用戶界面可操作以使用clr(連續側方旋轉)協議進行編程。在一些實施例中，所述方法包括clr協議代替常規床欄協議，并且所述clr協議包括在向上位置處具有四個床欄。在一些實施例中，如果所述控制器確定所述患者支撐設備在向上位置處沒有四個床欄，則所述方法包括所述用戶界面顯示警告標志。

21、在所述方法的一個實施例中，如果所述控制器確定所述患者支撐設備在向上位置處沒有四個床欄，則所述方法包括將所述患者支撐設備不符合所編程的床欄協議的指示投影在所述地板上。在所述方法的一個實施例中，所述用戶界面可操作以進行手動或遠程編程。

22、附加特征，其單獨或與任何其它(多個)特征(諸如上面列出的那些特征和/或在權利要求中列出的特征)相結合可以構成可授予專利權的主題，并且在考慮了以下對各種實施例的詳細描述后，其對本領域技術人員將變得顯而易見，所述各種實施例例示了實施目前感知的實施例的最佳模式。
