本技術涉及鉆孔工具，具體為一種義齒鉆孔裝置。

背景技術：

1、義齒就是人們常說的“假牙”，就像把“假腿”、“假肢”稱為“義肢”一樣，“義齒”的意思就是指為人類盡“義務”的牙齒，醫學上是對上、下頜牙部分或全部牙齒缺失后制作的修復體的總稱。

2、義齒的制作工藝過程非常的多，其中對義齒進行鉆孔有一定高的技術要求，現有的義齒鉆孔裝置在進行使用時，鉆頭只可進行直上直下運動，不能對鉆頭的鉆孔角度進行調整，適用性不佳，針對上述問題，發明人提出一種義齒鉆孔裝置用于解決上述問題。

技術實現思路

1、為了解決現有的義齒鉆孔裝置在進行使用時，不能對鉆頭的鉆孔角度進行調整，適用性不佳的問題；本實用新型的目的在于提供一種義齒鉆孔裝置。

2、為解決上述技術問題，本實用新型采用如下技術方案：一種義齒鉆孔裝置，包括底座，所述底座的上方設置有凹形座，所述凹形座的凹形口朝向底座，所述凹形座的底面設置有電動推桿，所述電動推桿的輸出軸端固定連接有齒板，所述凹形座的凹形口內設置有活動腔，所述活動腔的外側壁固定連接有轉動軸，所述轉動軸的側壁固定套設有齒輪，所述齒輪與齒板相嚙合，所述活動腔包括腔口，所述活動腔的端面設置有電動缸，所述電動缸的輸出軸端固定連接有滑塊，所述滑塊位于腔口內，且所述滑塊與腔口滑動連接，所述滑塊的側壁固定連接有凸板，所述凸板背向滑塊的一面固定連接有殼體，所述殼體的底面內嵌設置有電機，所述電機的輸出軸端固定連接有鉆頭，所述底座的頂面固定連接有支板，所述支板的側壁穿插螺紋設置有螺紋桿，所述螺紋桿的一端固定連接有壓板。

3、優選地，所述凹形座的兩端面均固定連接有支架，所述支架遠離凹形座的一端與底座的頂面固定連接，支架用于對凹形座進行支撐固定，所述電動推桿的側壁設置有第一固定座，所述第一固定座的側壁與凹形座的底面固定連接，電動推桿通過第一固定座進行安裝，啟動電動推桿，齒板在電動推桿輸出軸的作用下進行移動，通過齒板與齒輪的相互嚙合，從而可以使得轉動軸進行轉動。

4、優選地，所述轉動軸的側壁轉動連接有軸承座，所述齒輪位于軸承座和活動腔之間，所述軸承座遠離轉動軸的一端與凹形座的外側壁固定連接，軸承座對轉動軸起到支撐旋轉的作用，所述電動缸的側壁設置有第二固定座，所述第二固定座的底面與活動腔的頂面固定連接，所述電動缸的輸出軸貫穿于活動腔，且所述電動缸的輸出軸與活動腔滑動連接，電動缸通過第二固定座進行安裝，啟動電動缸，在電動缸輸出軸的作用下可以使得滑塊在腔口內移動。

5、優選地，所述凸板位于活動腔的外部，且所述凸板的側壁與活動腔的側壁相接觸，所述螺紋桿遠離壓板的一端固定連接有旋鈕，所述壓板的數量有兩個，且兩個所述壓板以鉆頭的軸線為中心呈對稱分布，將義齒置于兩個壓板之間，擰動旋鈕，通過螺紋桿使得壓板對義齒進行夾持固定，啟動電動缸使得滑塊進行移動，而當滑塊進行移動時會帶動凸板進行移動，進而可以使得殼體進行移動，啟動電機，在電機輸出軸的作用下可以使得鉆頭進行轉動，以對夾持的義齒進行鉆孔。

6、與現有技術相比，本實用新型的有益效果在于：

7、1、本實用新型，設置有壓板，通過壓板可以對義齒進行夾持固定，以避免在進行鉆孔時義齒出現偏動；

8、2、本實用新型，設置有鉆頭，通過鉆頭可以對夾持的義齒進行鉆孔，且鉆頭可以進行角度調整，以適應不同角度的鉆孔需求，提高適用性。

技術特征：

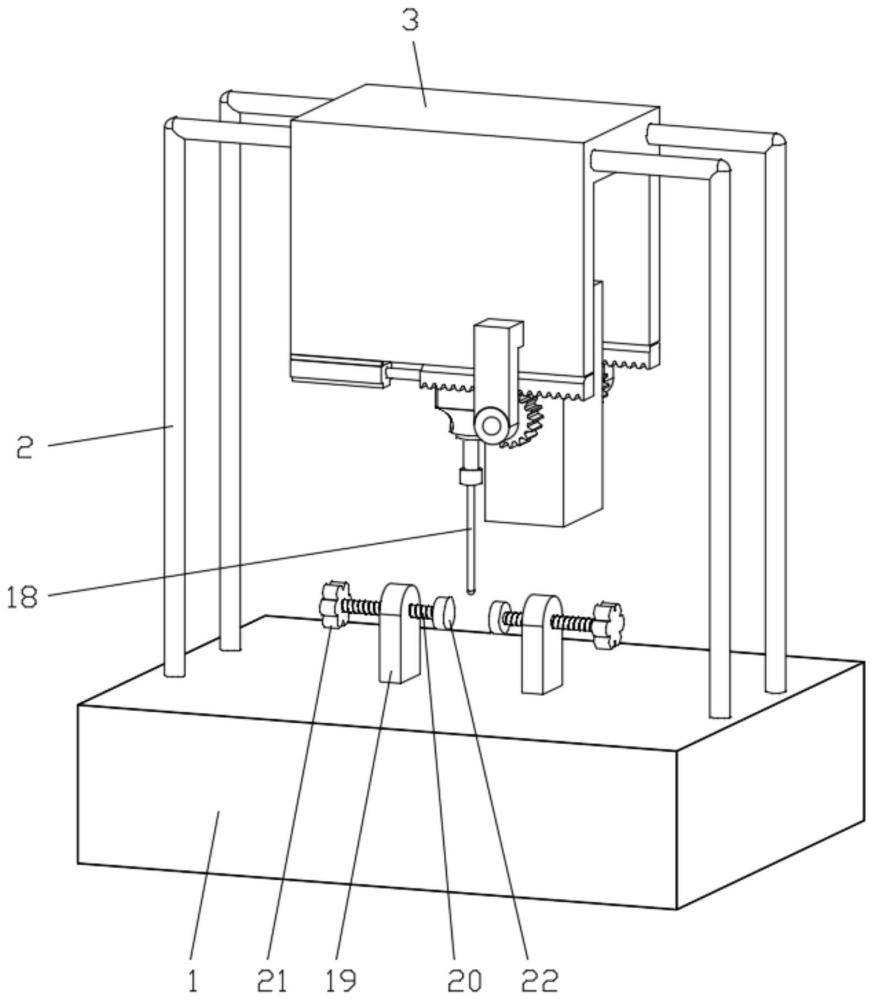

1.一種義齒鉆孔裝置，包括底座(1)，其特征在于：所述底座(1)的上方設置有凹形座(3)，所述凹形座(3)的凹形口朝向底座(1)，所述凹形座(3)的底面設置有電動推桿(4)，所述電動推桿(4)的輸出軸端固定連接有齒板(6)，所述凹形座(3)的凹形口內設置有活動腔(10)，所述活動腔(10)的外側壁固定連接有轉動軸(8)，所述轉動軸(8)的側壁固定套設有齒輪(7)，所述齒輪(7)與齒板(6)相嚙合，所述活動腔(10)包括腔口(11)，所述活動腔(10)的端面設置有電動缸(12)，所述電動缸(12)的輸出軸端固定連接有滑塊(14)，所述滑塊(14)位于腔口(11)內，且所述滑塊(14)與腔口(11)滑動連接，所述滑塊(14)的側壁固定連接有凸板(15)，所述凸板(15)背向滑塊(14)的一面固定連接有殼體(16)，所述殼體(16)的底面內嵌設置有電機(17)，所述電機(17)的輸出軸端固定連接有鉆頭(18)，所述底座(1)的頂面固定連接有支板(19)，所述支板(19)的側壁穿插螺紋設置有螺紋桿(20)，所述螺紋桿(20)的一端固定連接有壓板(22)。

2.如權利要求1所述的一種義齒鉆孔裝置，其特征在于，所述凹形座(3)的兩端面均固定連接有支架(2)，所述支架(2)遠離凹形座(3)的一端與底座(1)的頂面固定連接。

3.如權利要求1所述的一種義齒鉆孔裝置，其特征在于，所述電動推桿(4)的側壁設置有第一固定座(5)，所述第一固定座(5)的側壁與凹形座(3)的底面固定連接。

4.如權利要求1所述的一種義齒鉆孔裝置，其特征在于，所述轉動軸(8)的側壁轉動連接有軸承座(9)，所述齒輪(7)位于軸承座(9)和活動腔(10)之間，所述軸承座(9)遠離轉動軸(8)的一端與凹形座(3)的外側壁固定連接。

5.如權利要求1所述的一種義齒鉆孔裝置，其特征在于，所述電動缸(12)的側壁設置有第二固定座(13)，所述第二固定座(13)的底面與活動腔(10)的頂面固定連接。

6.如權利要求1所述的一種義齒鉆孔裝置，其特征在于，所述電動缸(12)的輸出軸貫穿于活動腔(10)，且所述電動缸(12)的輸出軸與活動腔(10)滑動連接。

7.如權利要求1所述的一種義齒鉆孔裝置，其特征在于，所述凸板(15)位于活動腔(10)的外部，且所述凸板(15)的側壁與活動腔(10)的側壁相接觸。

8.如權利要求1所述的一種義齒鉆孔裝置，其特征在于，所述螺紋桿(20)遠離壓板(22)的一端固定連接有旋鈕(21)，所述壓板(22)的數量有兩個，且兩個所述壓板(22)以鉆頭(18)的軸線為中心呈對稱分布。

技術總結
本技術公開了一種義齒鉆孔裝置，涉及鉆孔工具技術領域；而本技術包括底座，底座的上方設置有凹形座，凹形座的凹形口朝向底座，凹形座的底面設置有電動推桿，電動推桿的輸出軸端固定連接有齒板，凹形座的凹形口內設置有活動腔，活動腔包括腔口，活動腔的端面設置有電動缸，電動缸的輸出軸端固定連接有滑塊，滑塊的側壁固定連接有凸板，凸板背向滑塊的一面固定連接有殼體，殼體的底面內嵌設置有電機，電機的輸出軸端固定連接有鉆頭；本技術，可以對義齒進行夾持固定，以避免在進行鉆孔時義齒出現偏動，且鉆頭可以進行角度調整，以適應不同角度的鉆孔需求，提高適用性。

技術研發人員：王立東,肖克勇,史夢圓
受保護的技術使用者：昆明博皓義齒制作有限公司
技術研發日：20240422
技術公布日：2025/4/28
