本發明涉及一種從無法從床上起身的殘障人士或重癥患者(以下稱為“患者”)接收尿液的排尿器，特別是，涉及一種能夠拆卸地結合至內褲式尿不濕排尿器，該排尿器被配置為附接于接收糞便的內褲式尿不濕以便單獨排出尿液而不是將尿液吸收到尿布。

背景技術：

1、對于無法從床上起身的患者而言，無法自主起身上廁所，因此穿戴尿布或排尿器。

2、然而，當長時間穿戴尿布時，可能會發生因尿液積聚而出現褥瘡問題，如果頻繁更換尿布，則增加看護人的負擔和費用方面的負擔。

3、因此，各種形式的排尿器已被提出，然而根據傳統技術的排尿器無法同時處理患者的糞便，并且因排尿器本身的結構問題，而無法將尿布和排尿器同時穿戴。

4、現有技術文獻

5、韓國公開實用新型公報第20-1998-063195號(1998.11.16)

6、韓國公開專利公報第10-2018-0112260號(2018.10.12)

技術實現思路

1、發明要解決的問題

2、本發明的目的在于提供一種能夠拆卸地結合至內褲式尿不濕的排尿器，該排尿器被配置為能夠拆卸地結合至接收糞便的內褲式尿不濕以便僅單獨排出尿液而不是將尿液吸收到尿布，從而可以使資源浪費和看護人員的勞動最小化。

3、用于解決問題的手段

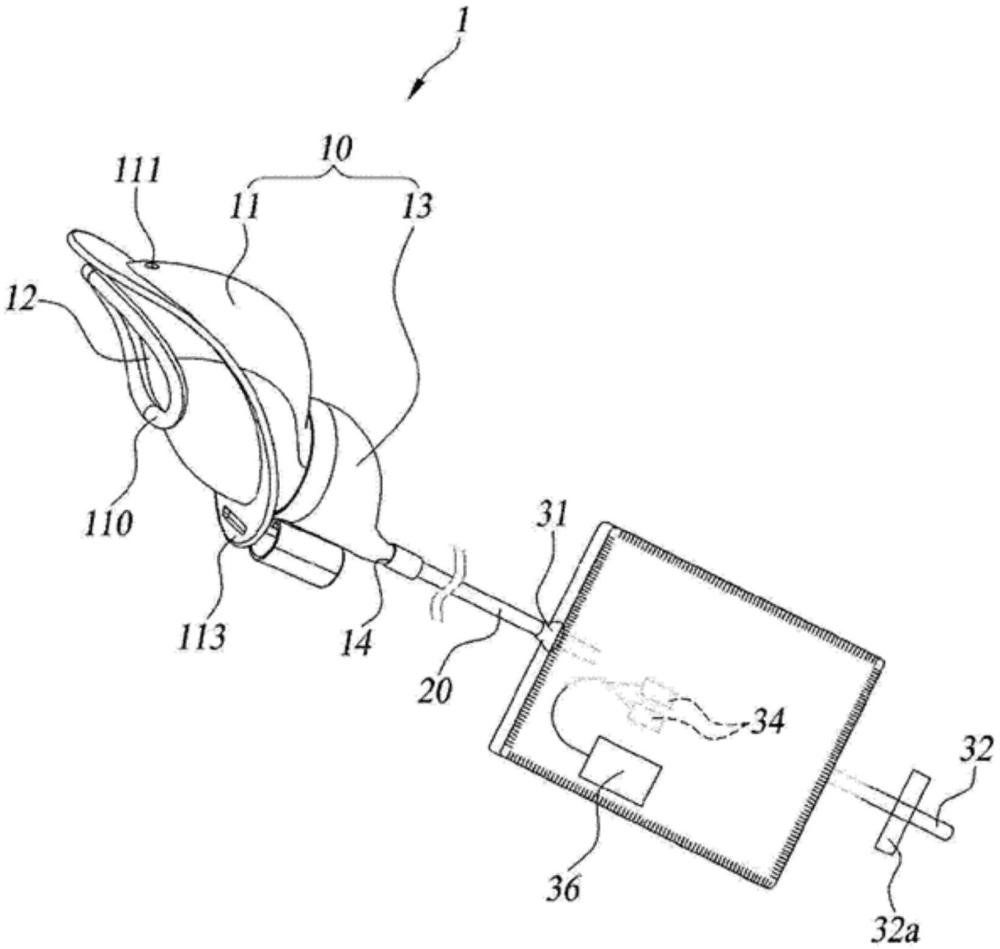

4、為實現所述目的，根據本發明的能夠拆卸地結合至內褲式尿不濕的排尿器，包括：穿戴架，一端開口并緊貼于患者的生殖器周邊部，另一端形成有出口，并且所述穿戴架形成有向下的漏斗形狀的孔；軟管，其一端與所述出口連接；以及尿袋，包括連接到所述軟管的另一端的流入管和位于所述流入管所在部位對面的流出管，并且所述尿袋臨時儲存所述患者排出的尿液，所述穿戴架包括：固定穿戴架，兩端開口且其中一端形成有被圓角處理以緊貼于所述患者的生殖器周邊部的緊貼部，并且所述固定穿戴架包括突出形成于所述固定穿戴架的兩端之間的外周以能夠拆卸地結合至內褲式尿不濕的翼部；以及樞轉穿戴架，兩端開口，其中一端可樞轉地結合至所述固定穿戴架的另一端并進行左右樞轉，而另一端形成有所述出口，并且在所述樞轉穿戴架的下部設置有配重塊容納部。

5、在所述能夠拆卸地結合至內褲式尿不濕的排尿器中，所述翼部的截面形成為圓形以適應所述患者的生殖器周邊部。

6、在所述能夠拆卸地結合至內褲式尿不濕的排尿器中，在所述翼部的內側面設置有魔術貼以使其能夠拆卸地結合至所述內褲式尿不濕。

7、在所述能夠拆卸地結合至內褲式尿不濕的排尿器中，還包括：一個以上的緊貼用彈力帶，一端結合至所述翼部的下端部，另一端安裝有魔術貼以使其貼附于所述內褲式尿不濕的后軀干區域。

8、在所述能夠拆卸地結合至內褲式尿不濕的排尿器中，所述內褲式尿不濕在患者的生殖器周邊部形成有結合孔，所述結合孔對應于形成有所述翼部的所述固定穿戴架的外周，在所述結合孔周邊的外部形成有結合部，在所述結合部通過縫合或粘合劑固定結合有用于魔術貼結合的絨布(velours)，在后軀干區域的左右形成有粘結部，在所述粘結部通過縫合或粘合劑固定結合有用于與緊貼用彈力帶的另一端魔術貼結合的絨布(velours)。

技術特征：

1.一種能夠拆卸地結合至內褲式尿不濕的排尿器，其特征在于，包括：

2.根據權利要求1所述的能夠拆卸地結合至內褲式尿不濕的排尿器，其特征在于，

3.根據權利要求2所述的能夠拆卸地結合至內褲式尿不濕的排尿器，其特征在于，

4.根據權利要求2所述的能夠拆卸地結合至內褲式尿不濕的排尿器，其特征在于，還包括：

5.根據權利要求4所述的能夠拆卸地結合至內褲式尿不濕的排尿器，其特征在于，

技術總結
公開了一種能夠拆卸地結合至內褲式尿不濕的排尿器，其被配置為附接于接收糞便的內褲式尿不濕以便單獨排出尿液而不是將尿液吸收到尿布。根據本發明的能夠拆卸地結合至內褲式尿不濕的排尿器包括：穿戴架，一端開口并緊貼于患者的生殖器周邊部，另一端形成有出口，并且所述穿戴架形成有向下的漏斗形狀的孔；軟管，一端與出口連接；以及尿袋，其包括連接到軟管另一端的流入管和位于流入管所在部位對面的流出管，并且所述尿袋臨時儲存患者排出的尿液。穿戴架包括：固定穿戴架，兩端開口且其中一端形成有倒圓處理以緊貼于患者的生殖器周邊部的緊貼部，并且所述固定穿戴架包括突出形成于兩端之間的外周以能夠拆卸地結合至內褲式尿不濕的翼部；以及樞轉穿戴架，兩端開口，其中一端可樞轉地結合至固定穿戴架的另一端并進行左右樞轉，而另一端形成有出口，并且在所述樞轉穿戴架的下部設置有配重塊容納部。

技術研發人員：崔亨洛,崔有辰,崔皓喆,崔皓皙
受保護的技術使用者：崔亨洛
技術研發日：
技術公布日：2025/4/6
