本發明涉及醫療器械的，特別是涉及一種具有能量檢測的沖擊波治療儀手柄。

背景技術：

1、沖擊波治療儀手柄則是氣壓彈道式沖擊波治療儀的功能執行部件。該沖擊波治療儀手柄內部設置有空腔；空腔內設有振子；振子在空腔內被高壓氣流驅使往復高速運動，撞擊治療頭，進而產生沖擊波，然后通過頭端的槍式探頭耦合進入人體，以達到治療效果。然而，振子在空腔內部的往復移動會加速振子表面以及空腔腔壁的磨損；當振子表面的磨損量、空腔內壁磨損量積累到一定程度，振子與空腔腔壁之間的縫隙會增大；高壓氣流會通過增大的縫隙泄壓；這樣，振子撞擊產生的沖擊波能量會降低；沖擊波治療手柄的治療效果也會降低。如果能夠對沖擊波治療儀手柄產生沖擊波能量進行檢測，那么就能可視化檢測結果，以便醫生能更直觀的判斷沖擊波能量強度，進而判斷手柄是否出現故障，如果出現故障的話能及時更換零件，以避免因設備故障而導致的無效治療，進一步的保障了醫生操作沖擊波治療手柄的治療水平、保障了患者的治療效果。目前，現有技術中并沒有能夠自主進行能量檢測的沖擊波治療儀手柄。

技術實現思路

1、本發明的目的是為了解決上述問題，提供一種具有能量檢測的沖擊波治療儀手柄。

2、本發明的技術方案是：一種具有能量檢測的沖擊波治療儀手柄包括l形外殼、閥座、電磁閥、彈道管、治療頭、振子；l形外殼包括相連的方形殼體和管狀殼體；彈道管插裝在管狀殼體內，得到相應保護；閥座與電磁閥設置在管狀殼體內，得到相應保護；治療頭安裝在管狀殼體端部；彈道管下端與治療頭相接；高壓氣流推動振子在彈道管內向前移動撞擊治療頭，產生沖擊波，并通過治療頭將沖擊波作用于人體進行治療；閥座設有插入孔；插入孔頂部嵌入有強磁；彈道管上端與強磁相接；彈道管內部設有供振子往復移動的空腔；彈道管為振子的移動提供導向；彈道管上端側壁設有通氣孔；高壓氣流從通氣孔進入空腔內部，作用于振子；電磁閥安裝在閥座側面，控制插入孔的高壓氣流流通；該沖擊波治療儀手柄還包括壓電傳感器；壓電傳感器安裝在閥座上方；壓電傳感器安裝在強磁的正上方，也正對著彈道管；振子往復移動帶來的沖擊波也通過彈道管作用于閥座上；壓電傳感器能夠將該沖擊波轉換成電信號，可視化檢測結果，以便醫生能更直觀的判斷手柄是否在正常工作，進而保障沖擊波治療儀手柄的治療效果。

3、優選的，強磁選用釹磁鐵。

4、優選的，方形殼體包括頂殼、接線保護套、底盒；管狀殼體設置在底盒一側底部；頂殼扣裝在底盒頂部；接線保護套安裝在底盒一側側壁；接線保護套對接入方形殼體內部的氣路和電路進行保護；氣路為向閥座供應高壓氣流；電路為與壓電傳感器相接的線路。

5、進一步的，頂殼內壁設有與壓電傳感器匹配對應的嵌入槽；壓電傳感器嵌入該嵌入槽內；嵌入槽能夠對壓電傳感器進行一定的限位，進而保證壓電傳感器的位置不會偏移，檢測數據準確。

6、進一步的，頂殼底部設有內凸邊；底盒頂部外邊沿設有外凸邊；內凸邊與外凸邊相扣合；頂殼與底盒形成扣裝結構，便于拆卸組裝。

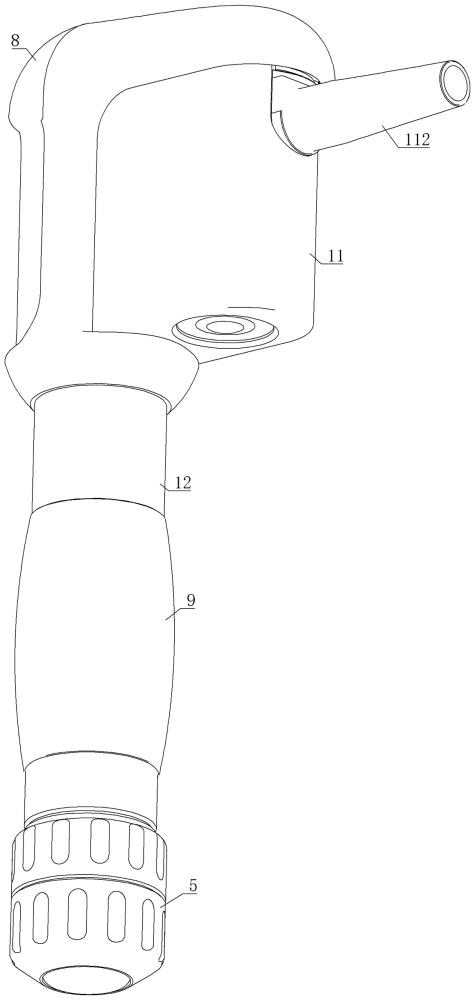

7、優選的，一種具有能量檢測的沖擊波治療儀手柄還包括軟質的閥座保護套；該閥座保護套包括相連的頂部墊、側面墊、底部墊；頂部墊覆蓋方形殼體頂部；側面墊覆蓋方形殼體側面；底部墊覆蓋方形殼體部分底部；底部墊設有供管狀殼體穿過的通孔；閥座保護套為硅膠材質，對閥座和電磁閥進一步進行保護。

8、優選的，閥座設有進氣通道、連通通道、連接通道甲、連接通道乙、連接通道丙、出氣通道；電磁閥設有輸入通道、輸出通道甲、輸出通道乙；進氣通道外端為進氣孔，通入有高壓氣流；連通通道內端與進氣通道內端連通；連接通道甲內端與連通通道連通；連接通道甲外端與輸入通道連通；連接通道乙內端與插入孔側壁連通；連接通道乙外端與輸出通道甲連通；連接通道丙內端與出氣通道內端連通；連接通道丙外端與輸出通道乙連通；出氣通道外端為出氣孔；進氣孔通入有高壓氣流；該高壓氣流通過進氣通道進入連通通道，再由連通通道轉入連接通道甲、電磁閥的輸入通道，為電磁閥提供高壓氣源；電磁閥適時控制，使輸入通道與輸出通道甲連通，通過連接通道乙向插入孔輸入高壓氣流，驅使振子向下撞擊，產生沖擊波；在振子撞擊后，電磁閥再將輸出通道甲與輸出通道乙連通，使彈道管內的高壓氣流反向通過連接通道丙、出氣通道、出氣孔排出；閥座內部結構緊湊，能夠極大地節省方形殼體的空間。

9、進一步的，在加工過程中，連通通道必然有外端；為防止高壓氣流從連通通道外端泄漏，連通通道外端設有球漲堵頭。

10、進一步的，進氣孔通過快接頭與外部氣源相接，以便于組裝。

11、優選的，插入孔頂部還嵌入有墊板；墊板設置在強磁下方，與彈道管上端相抵；墊板可避免振子與強磁直接相撞，造成破壞。

12、優選的，一種具有能量檢測的沖擊波治療儀手柄還包括保護套；管狀殼體中部設有圓周槽；保護套嵌入該圓周槽內；保護套對管狀殼體中部進行防護；圓周槽對保護套進行限位，防止保護套相對管狀殼體滑動。

13、本發明的有益效果是：本發明的一種具有能量檢測的沖擊波治療儀手柄，具有以下優點：

14、（1）本發明在與彈道管對應的閥座位置上方設置壓電傳感器，能夠將沖擊波治療手柄產生的沖擊波能量轉化成可檢測的電信號數據，可視化檢測結果，以便醫生能更直觀的判斷手柄是否在正常工作，進而保障治療效果；

15、（2）本發明的嵌入槽能夠對壓電傳感器進行一定的限位，進而保證壓電傳感器的位置不會偏移，檢測數據準確。

技術特征：

1.一種具有能量檢測的沖擊波治療儀手柄，包括l形外殼、閥座、電磁閥、彈道管、治療頭、振子；l形外殼包括相連的方形殼體和管狀殼體；彈道管插裝在管狀殼體內；閥座與電磁閥設置在管狀殼體內；治療頭安裝在管狀殼體端部；彈道管下端與治療頭相接；閥座設有插入孔；插入孔頂部嵌入有強磁；彈道管上端與強磁相接；彈道管上端側壁設有通氣孔；電磁閥安裝在閥座側面，控制插入孔的高壓氣流流通；其特征在于，該沖擊波治療儀手柄還包括壓電傳感器；壓電傳感器安裝在閥座上方；壓電傳感器安裝在強磁的正上方。

2.根據權利要求1所述的一種具有能量檢測的沖擊波治療儀手柄，其特征在于：方形殼體包括頂殼、接線保護套、底盒；管狀殼體設置在底盒一側底部；頂殼扣裝在底盒頂部；接線保護套安裝在底盒一側側壁。

3.根據權利要求2所述的一種具有能量檢測的沖擊波治療儀手柄，其特征在于：頂殼內壁設有與壓電傳感器匹配對應的嵌入槽；壓電傳感器嵌入該嵌入槽內。

4.根據權利要求2所述的一種具有能量檢測的沖擊波治療儀手柄，其特征在于：頂殼底部設有內凸邊；底盒頂部外邊沿設有外凸邊；內凸邊與外凸邊相扣合。

5.根據權利要求1所述的一種具有能量檢測的沖擊波治療儀手柄，其特征在于：還包括軟質的閥座保護套；該閥座保護套包括相連的頂部墊、側面墊、底部墊；頂部墊覆蓋方形殼體頂部；側面墊覆蓋方形殼體側面；底部墊覆蓋方形殼體部分底部；底部墊設有供管狀殼體穿過的通孔。

6.根據權利要求1所述的一種具有能量檢測的沖擊波治療儀手柄，其特征在于：閥座設有進氣通道、連通通道、連接通道甲、連接通道乙、連接通道丙、出氣通道；電磁閥設有輸入通道、輸出通道甲、輸出通道乙；進氣通道外端為進氣孔，通入有高壓氣流；連通通道內端與進氣通道內端連通；連接通道甲內端與連通通道連通；連接通道甲外端與輸入通道連通；連接通道乙內端與插入孔側壁連通；連接通道乙外端與輸出通道甲連通；連接通道丙內端與出氣通道內端連通；連接通道丙外端與輸出通道乙連通；出氣通道外端為出氣孔。

7.根據權利要求6所述的一種具有能量檢測的沖擊波治療儀手柄，其特征在于：連通通道外端設有球漲堵頭。

8.根據權利要求6所述的一種具有能量檢測的沖擊波治療儀手柄，其特征在于：進氣孔通過快接頭與外部氣源相接。

9.根據權利要求1所述的一種具有能量檢測的沖擊波治療儀手柄，其特征在于：插入孔頂部還嵌入有墊板；墊板設置在強磁下方，與彈道管上端相抵。

10.根據權利要求1所述的一種具有能量檢測的沖擊波治療儀手柄，其特征在于：還包括保護套；管狀殼體中部設有圓周槽；保護套嵌入該圓周槽內。

技術總結
本發明涉及一種具有能量檢測的沖擊波治療儀手柄；該沖擊波治療儀手柄包括L形外殼、閥座、電磁閥、彈道管、治療頭、振子、壓電傳感器；L形外殼包括相連的方形殼體和管狀殼體；彈道管插裝在管狀殼體內；閥座與電磁閥設置在管狀殼體內；治療頭安裝在管狀殼體端部；彈道管下端與治療頭相接；閥座設有插入孔；插入孔頂部嵌入有強磁；彈道管上端與強磁相接；彈道管上端側壁設有通氣孔；電磁閥安裝在閥座側面，控制插入孔的高壓氣流流通；壓電傳感器安裝在閥座上方；壓電傳感器安裝在強磁的正上方。本發明在與彈道管對應的閥座位置上方設置壓電傳感器，能夠將沖擊波能量轉化成可檢測的電信號數據，保障治療效果。

技術研發人員：徐碩,董俊鵬,楊亞爍,要觀南,李卓天,王超峰,楊夢雨
受保護的技術使用者：山杰醫療科技（鄭州）有限公司
技術研發日：
技術公布日：2025/4/24
