本發明屬于圖像增強領域，特別涉及一種血管成像圖像優化方法。

背景技術：

1、血管成像技術是醫學成像中極為重要的一環，廣泛應用于心腦血管疾病、腫瘤、糖尿病等多種疾病的診斷和治療過程中，然而，由于成像設備和環境的限制，血管成像圖像數據往往存在對比度低、噪聲干擾嚴重等問題，給后續的目標檢測和診斷帶來了很大挑戰，圖像增強技術在這一背景下應運而生，通過一系列算法和處理手段，提高圖像數據的質量，從而輔助醫生進行更為精準的診斷。

2、在血管成像圖像數據中，提高對比度和清晰度是圖像增強的首要目標，對比度低的圖像數據中，細小的血管結構往往難以辨識，甚至?xí)槐尘霸肼曆蜎]，通過圖像增強技術，可以顯著提高圖像的對比度，使得細小血管和其分支更加清晰可見，這種處理不僅可以讓醫生在診斷過程中更容易識別和分析血管結構及其病變區域，還可以為后續的自動目標檢測算法提供更優質的輸入數據。

3、最新的vit架構通常結合了多尺度特征融合的方法，通過將不同尺度的特征進行融合，能夠更全面地捕捉到圖像數據中的多尺度信息，多尺度特征融合有助于提升圖像數據的細節保留和全局信息整合，使得圖像數據增強效果更加顯著，通過這種方式，vit架構可以更好地處理圖像數據中的各種復雜情況，提升圖像數據的整體質量。

技術實現思路

1、本發明提供一種血管成像圖像優化方法，旨在提出血管成像圖像數據處理模型，其中一階段特征編碼模塊應用多頭自注意力機制和前饋神經網絡，能夠有效提取模糊血管成像圖像數據的高層次特征，權重補充模塊通過引入高斯噪聲和均勻噪聲，動態調整特征權重，以平衡不同類別的樣本分布，二階段特征編碼模塊通過vae的編碼器、采樣和解碼器結構，能夠進一步壓縮和重構特征，捕捉圖像數據的潛在表示，三階段特征增強模塊通過混合自注意力機制，增強特征的交互性和全局表示能力，多階段圖像數據增強模塊通過逐層特征提取和增強，最終生成高質量的增強血管成像圖像數據。

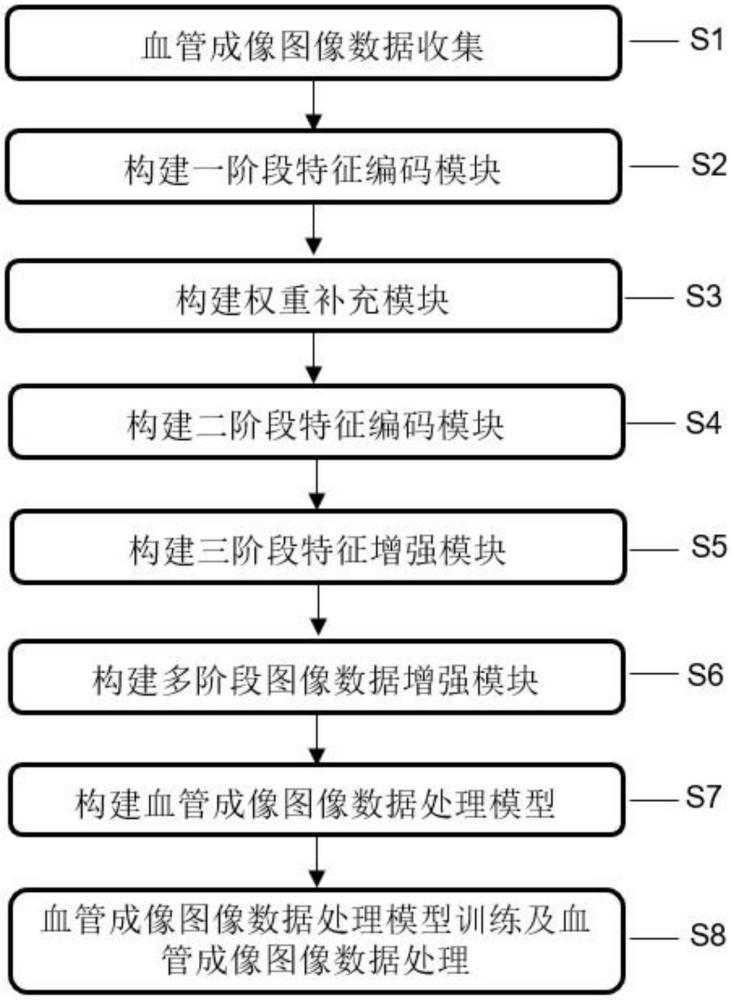

2、本發明旨在提出血管成像圖像數據處理模型，提供一種血管成像圖像優化方法，包括以下步驟：

3、s1、血管成像圖像數據收集，收集多張清晰血管成像圖像，形成血管成像圖像數據集；

4、s2、構建一階段特征編碼模塊，包含適配transformer模塊；

5、s3、構建權重補充模塊，包含權重補充操作；

6、s4、構建二階段特征編碼模塊，包含權重補充模塊；

7、s5、構建三階段特征增強模塊，包含混合自注意力；

8、s6、構建多階段圖像數據增強模塊，包含一階段特征編碼模塊、二階段特征編碼模塊、三階段特征增強模塊和圖像生成卷積；

9、s7、構建血管成像圖像數據處理模型，包含輸入、多階段圖像數據增強模塊和輸出；

10、s8、血管成像圖像數據處理模型訓練及血管成像圖像數據處理，使用血管成像圖像數據集訓練血管成像圖像數據處理模型，訓練完成后，獲得需要處理的血管成像圖像數據，輸入到血管成像圖像數據處理模型，得到增強血管成像圖像數據。

11、優選地，在s1步驟中，對于血管成像圖像數據集，首先收集多張清晰血管成像圖像，包括從專業的期刊和會議論文集獲得多張清晰血管成像圖像，從科學圖像庫獲得多張清晰血管成像圖像數據，使用高斯模糊、散焦模糊、運動模糊和噪聲添加對多張清晰血管成像圖像進行模糊處理，得到多張模糊血管成像圖像，并對應多張清晰血管成像圖像形成多個訓練對，從而形成血管成像圖像數據集。

12、優選地，在s2步驟中，對于一階段特征編碼模塊，輸入單張模糊血管成像圖像數據if，if∈rh×w×3，h、w和3是單張模糊血管成像圖像數據if的高、寬和通道，將單張模糊血管成像圖像數據if輸入到多個串聯的適配transformer模塊，得到特征f1，f1∈rh×w×c，h、w和c是特征f1的高、寬和通道，單個適配transformer模塊由transformer模塊和適配器層組成，transformer模塊包括多頭自注意力機制和前饋神經網絡ffn，適配器層包含降維線性層、非線性激活函數、升維線性層和殘差連接，將適配器層插入到單個transformer模塊中多頭自注意力機制和前饋神經網絡ffn的中間位置，形成單個適配transformer模塊。

13、優選地，在s2步驟中，對于一階段特征編碼模塊，集成了適配transformer模塊，包括多頭自注意力機制和前饋神經網絡ffn，并引入適配器層，通過降維線性層、非線性激活函數、升維線性層和殘差連接來增強特征表達，這些適配器層被插入到transformer模塊的多頭自注意力機制和ffn之間，使得特征編碼模塊能夠更有效地提取和表示模糊血管成像圖像數據的高層次特征。

14、優選地，在s3步驟中，對于權重補充模塊，輸入基礎特征fws1和優化特征fws2，fws1∈rh×w×c，h、w和c是基礎特征fws1的高、寬和通道，fws2∈rh×w×c，優化特征fws2和基礎特征fws1的維度一致，然后通過權重補充操作得到補充優化特征fws2+，fws2+∈rh×w×c，權重補充操作具體為fws2+＝fws2(gt＝＝i)+＝α·(μ·noise1+(1-μ)·noise2)，gt表示真實掩碼，gt＝＝i用于判斷每個像素的真實類別是否等于類別i，其中α是噪聲強度控制參數，noise1是高斯噪聲項，noise2是均勻噪聲項，μ代表控制高斯噪聲項和均勻噪聲項比例的參數，μ取值為0到1，·代表乘法操作，n代表高斯噪聲，β是防止分母過小的平衡項，γ是置信度調整系數，confidence(i)是類別i的樣本置信度，var(i)是類別樣本頻率反比方差，u代表均勻噪聲，然后得到特征fwso，fwso∈rh×w×c，fwso＝(ffn(sa(dw(fws2+)))+fws2)⊙fws1+fws1，其中dw代表深度卷積，sa代表自注意力操作，ffn代表前饋神經網絡，+代表逐元素相加，⊙代表逐元素乘積，特征fwso是權重補充模塊的輸出，特征fwso、基礎特征fws1和優化特征fws2的維度保持一致。

15、優選地，在s3步驟中，對于權重補充模塊，結合高斯噪聲和均勻噪聲，通過動態調整特征權重來平衡不同類別的樣本分布，使用類別樣本頻率反比方差和樣本置信度來調整噪聲強度，以增強稀少類別的特征表示，通過噪聲注入機制，提供更豐富和魯棒的特征表達，從而提升血管成像圖像數據處理模型在處理不平衡數據集時的性能和準確性。

16、優選地，在s4步驟中，對于二階段特征編碼模塊，獲得一階段特征編碼模塊輸出的特征f1，f1∈rh×w×c，h、w和c是特征f1的高、寬和通道，然后獲得特征f1s，f1s∈rh×w×c，f1s＝dw(sa(f1))，sa代表自注意力操作，dw代表深度卷積，然后獲得特征f1v，f1v∈rh×w×c，f1v＝vae(f1)，vae代表變分自編碼器，變分自編碼器包括編碼器、采樣和解碼器，然后獲得特征f1m，f1m∈rh×w×c，f1m＝f1s⊙f1v，⊙代表逐元素乘積，將特征f1作為基礎特征fws1，將特征f1m作為優化特征fws2，將基礎特征fws1和優化特征fws2輸入到權重補充模塊，得到特征fwso，將特征fwso作為特征f2，f2∈rh×w×c，特征f2、特征f1v和特征f1m是二階段特征編碼模塊的輸出。

17、優選地，在s4步驟中，對于二階段特征編碼模塊，結合了變分自編碼器vae結構，通過編碼器、采樣和解碼器進一步壓縮和重構特征，并結合自注意力操作和深度卷積，通過vae捕捉圖像數據的潛在表示，增強特征的多樣性和表示能力，并利用權重補充模塊動態調整特征權重，從而優化特征的表示，使得血管成像圖像數據處理模型在處理不同類別樣本時更加魯棒和精確。

18、優選地，在s5步驟中，對于三階段特征增強模塊，獲得二階段特征編碼模塊輸出的特征f2、特征f1v和特征f1m，首先獲得特征f3v，f3v∈rh×w×c，f3v＝vae(f1v+f2)，vae代表變分自編碼器，+代表逐元素相加，然后通過混合自注意力獲得特征f3m，f3m∈rh×w×c，混合自注意力計算為f3m＝ffn(conv(f1m⊙softmax(qkt))v)，其中conv代表3×3卷積，ffn代表前饋神經網絡，⊙代表逐元素乘積，softmax代表softmax激活函數，q＝f2wq，k＝f2wk，v＝f2wv，q代表查詢，k代表鍵，v代表值，wq是生成查詢q的權重矩陣，wk是生成鍵k的權重矩陣，wv是生成值v的權重矩陣，然后獲得增強特征f3，f3∈rh×w×c，f3＝f3m⊙f3v，⊙代表逐元素乘積，增強特征f3是三階段特征增強模塊的輸出。

19、優選地，在s5步驟中，對于三階段特征增強模塊，引入混合自注意力機制，結合變分自編碼器vae結構，通過查詢、鍵和值之間的關系增強特征的交互性和全局表示能力，利用vae進一步壓縮和重構特征，通過混合自注意力機制進行特征的全局交互和增強，最終生成更為魯棒和多樣化的特征表示，顯著提升血管成像圖像數據處理模型在處理復雜圖像數據任務時的表現。

20、優選地，在s6步驟中，對于多階段圖像數據增強模塊，包含一階段特征編碼模塊、二階段特征編碼模塊、三階段特征增強模塊和圖像生成卷積，首先輸入單張模糊血管成像圖像數據if到一階段特征編碼模塊，得到特征f1，if∈rh×w×3，h、w和3是單張模糊血管成像圖像數據if的高、寬和通道，f1∈rh×w×c，g、w和c是特征f1的高、寬和通道，然后輸入特征f1到二階段特征編碼模塊，得到特征f2、特征f1v和特征f1m，f2∈rh×w×c，f1v∈rh×w×c，f1m∈rh×w×c，然后輸入特征f2、特征f1v和特征f1m到三階段特征增強模塊，得到增強特征f3，f3∈rh×w×c，最后將增強特征f3輸入到圖像生成卷積，得到單張增強血管成像圖像數據i+，i+∈rh×w×3，圖像生成卷積由3×3卷積實現。

21、優選地，在s6步驟中，對于多階段圖像數據增強模塊，集成了一階段特征編碼、二階段特征編碼和三階段特征增強模塊，通過逐層特征提取和增強，最終生成高質量的增強血管成像圖像數據，該模塊結合了適配transformer、自注意力機制、變分自編碼器vae和權重補充操作，使得特征在各階段得到充分的提取和優化，提升了血管成像圖像的細節和清晰度，確保最終生成的血管成像圖像數據具有更高的質量和可解釋性。

22、與現有技術相比，本發明具有以下技術效果：

23、本發明提供的技術方案提出了血管成像圖像數據處理模型，其中一階段特征編碼模塊應用多頭自注意力機制和前饋神經網絡，能夠有效提取模糊血管成像圖像數據的高層次特征，權重補充模塊通過引入高斯噪聲和均勻噪聲，動態調整特征權重，以平衡不同類別的樣本分布，二階段特征編碼模塊通過vae的編碼器、采樣和解碼器結構，能夠進一步壓縮和重構特征，捕捉血管成像圖像數據的潛在表示，三階段特征增強模塊通過混合自注意力機制，增強特征的交互性和全局表示能力，多階段圖像數據增強模塊通過逐層特征提取和增強，最終生成高質量的增強血管成像圖像數據。
