本技術涉及家具用品，尤其是涉及一種用于椅背拼接的連接件及椅子。

背景技術：

1、椅子包括椅面、椅背和支撐腿，其整體的形狀不規則，同時會占用較大的空間，而在運輸時，為了節省空間，降低運輸成本，同時避免發生顛簸和碰撞時椅子會發生損失的情況，通常會將椅子進行拆分運輸，以節省運輸成本。

2、現有技術中的椅子大多在安裝椅子背板的時候，通常直接在椅背框架上開設通孔，并配合在椅背背板上開設螺紋孔，利用螺釘貫穿通孔與螺紋孔固定連接，從而將椅背背板固定在椅背框架上；這種方式不僅拆裝麻煩，且無法對螺釘進行隱藏；另外，若在加工開設螺紋孔與通孔時產生偏差，則安裝時難以定位安裝螺絲，進而導致椅背背板于椅背框架之間難以固定連接。

技術實現思路

1、為了解決上述背景技術中提出的技術缺陷，本實用新型的目的是提供一種用于椅背拼接的連接件及椅子，該連接件能夠快速進行精準定位，并方便于椅背背板的拆裝，同時還能夠完美隱藏螺釘，提升椅子的美觀度。

2、為了實現上述目的，本實用新型采用如下技術方案：

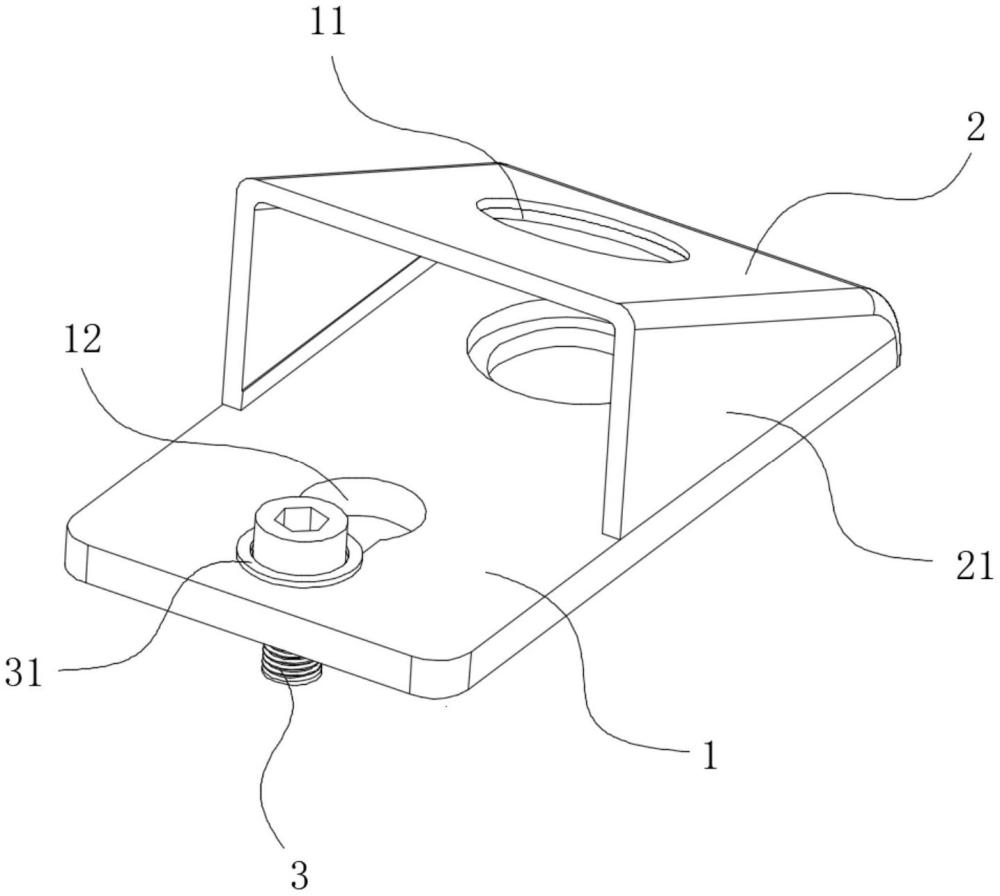

3、一種用于椅背拼接的連接件，包括固定部和連接部，所述固定部與連接部的一端連接形成一個夾角，且固定部與連接部為一體成型結構，所述固定部與連接部上各開設有一個沉頭孔，所述沉頭孔內固定連接有鎖定螺絲；所述固定部通過鎖定螺絲固定連接于椅背框架上，所述連接部通過鎖定螺絲固定連接于椅背背板上；位于所述固定部上的安裝孔的一側還開設有盲孔，所述盲孔用于調節固定部連接于椅背框架上的位置。

4、優選的，所述固定部與連接部之間的夾角角度為15°-45°。

5、優選的，所述連接部的長度為固定部長度的一半，且連接部的兩側向內彎折形成側翼加強筋，所述側翼加強筋抵接于固定部上形成半封閉結構。

6、優選的，位于所述固定部上的沉頭孔與位于所述連接部上的沉頭孔出處于同一軸線上，其中，位于所述固定部上的沉頭孔用于方便鎖定螺絲的插入；位于所述連接部上的沉頭孔用于容納鎖定螺絲的頭部。

7、優選的，所述沉頭孔的直徑大于鎖定螺釘的頭部直徑。

8、優選的，所述盲孔由兩個直徑大小不一的圓孔組成，其中直徑較大的圓孔用于容納鎖定螺絲的頭部，直徑較小的圓孔用于卡緊鎖定螺絲的頭部。

9、優選的，所述盲孔上的鎖定螺絲外側套設有墊片。

10、一種椅子，包括椅腿、椅背框架、椅背背板和坐墊，所述椅腿固定連接于椅背框架的底端，所述坐墊安裝于椅腿上方，所述椅背背板采用連接件連接于椅背框架的一側。

11、綜上所述，本實用新型的有益效果為：

12、本實用新型通過將連接件兩側開設的沉頭孔能夠快速完成椅背背板與椅背框架之間的連接，同時連接件能夠將螺絲完美隱藏，避免其暴露在外，影響椅子的整體美觀度；另外，通過連接件能夠快速將椅子的椅背背板與椅背框架進行拆分組裝，進而能夠節省占用空間，降低運輸成本。

技術特征：

1.一種用于椅背拼接的連接件，其特征在于，包括固定部和連接部，所述固定部與連接部的一端連接形成一個夾角，且固定部與連接部為一體成型結構，所述固定部與連接部上各開設有一個沉頭孔，所述沉頭孔內固定連接有鎖定螺絲；所述固定部通過鎖定螺絲固定連接于椅背框架上，所述連接部通過鎖定螺絲固定連接于椅背背板上；位于所述固定部上的安裝孔的一側還開設有盲孔，所述盲孔用于調節固定部連接于椅背框架上的位置。

2.根據權利要求1所述的用于椅背拼接的連接件，其特征在于，所述固定部與連接部之間的夾角角度為15°-45°。

3.根據權利要求1所述的用于椅背拼接的連接件，其特征在于，所述連接部的長度為固定部長度的一半，且連接部的兩側向內彎折形成側翼加強筋，所述側翼加強筋抵接于固定部上形成半封閉結構。

4.根據權利要求1所述的用于椅背拼接的連接件，其特征在于，位于所述固定部上的沉頭孔與位于所述連接部上的沉頭孔出處于同一軸線上，其中，位于所述固定部上的沉頭孔用于方便鎖定螺絲的插入；位于所述連接部上的沉頭孔用于容納鎖定螺絲的頭部。

5.根據權利要求1所述的用于椅背拼接的連接件，其特征在于，所述沉頭孔的直徑大于鎖定螺釘的頭部直徑。

6.根據權利要求1所述的用于椅背拼接的連接件，其特征在于，所述盲孔由兩個直徑大小不一的圓孔組成，其中直徑較大的圓孔用于容納鎖定螺絲的頭部，直徑較小的圓孔用于卡緊鎖定螺絲的頭部。

7.根據權利要求1所述的用于椅背拼接的連接件，其特征在于，所述盲孔上的鎖定螺絲外側套設有墊片。

8.一種椅子，其特征在于，包括采用如權利要求1至7任一項所述連接件，所述椅子包括椅腿、椅背框架、椅背背板和坐墊，

技術總結
本技術涉及家具用品技術領域，尤其是涉及一種用于椅背拼接的連接件，包括固定部和連接部，所述固定部與連接部的一端連接形成一個夾角，且固定部與連接部為一體成型結構，所述固定部與連接部上各開設有一個沉頭孔，所述沉頭孔內固定連接有鎖定螺絲；所述固定部通過鎖定螺絲固定連接于椅背框架上，所述連接部通過鎖定螺絲固定連接于椅背背板上；位于所述固定部上的安裝孔的一側還開設有盲孔，所述盲孔用于調節固定部連接于椅背框架上的位置；本技術通過將連接件采用其V字結構設計，使其能夠更好適配椅背的弧形結構，同時采用兩步固定機制，實現了椅背框架與椅背背板的穩固連接，還巧妙地隱藏了連接件，提升了椅子的整體美觀度。

技術研發人員：譚坤明
受保護的技術使用者：佛山市崇雅家具有限公司
技術研發日：20240809
技術公布日：2025/4/28
