本發明涉及腫瘤圖像分析，尤其是涉及一種基于多模態中間融合的預后預測方法。

背景技術：

1、腎細胞癌被認為是泌尿系統中最常見的惡性腫瘤之一。其中，腎透明細胞癌(clear?cell?renal?cell?carcinoma,ccrcc)作為rcc的主要亞型，占腎癌病例的約70％。雖然外科手術是主要的初始治療方法，但值得注意的是，約20％-30％的ccrcc患者在手術后會經歷復發和轉移，這對患者的整體生存率產生了顯著影響。因此，準確識別高復發風險人群對于臨床醫生制定更優決策及及時干預具有重要意義。

2、目前，研究者們基于臨床特征(包括tnm分期及組織病理學等級)開發了多種用于評估腎透明細胞癌術后腫瘤復發風險的工具。其中，leibovich評分及uiss評分為最常用的評估標準。然而，在臨床決策過程中，醫生觀察到同一風險亞組內患者的生存結果存在顯著差異，表明傳統的臨床特征可能不足以充分捕捉腫瘤的內在異質性。此外，一項針對廣泛應用于某臨床試驗隊列的八種預后預測模型的前瞻性研究表明，所有已開發模型的預測準確性較最初報告的結果顯著下降。

3、近年來，部分研究已開始應用人工智能進行預后預測。大多數模型采用單模態數據(例如，僅利用病理、影像或基因信息)。相比之下，多模態模型能夠整合全面且互補的醫學數據，從而提升對患者術后復發的預測準確性。一項研究通過整合臨床特征、單核苷酸多態性及腫瘤組織全切片圖像，開發了一種針對ccrcc的多模態復發模型。然而，單核苷酸多態性測序流程復雜且成本較高。目前，尚缺乏一種能夠有效整合多模態信息的預后預測模型。

技術實現思路

1、本發明的目的是為了提供一種基于多模態中間融合的預后預測方法，通過殘差深度卷積神經網絡和預定義組學從病理圖像中提取病理特征，并應用多實例學習對這些特征進行聚合，以形成病理表示，同時使用殘差深度卷積神經網絡和預定義組學提取放射特征，以形成影像表示，隨后利用深度生存網絡將病理表示、影像表示及臨床信息進行整合，生成多模態預后預測分?jǐn)?shù)，進行精確預后預測。

2、本發明的目的可以通過以下技術方案來實現：

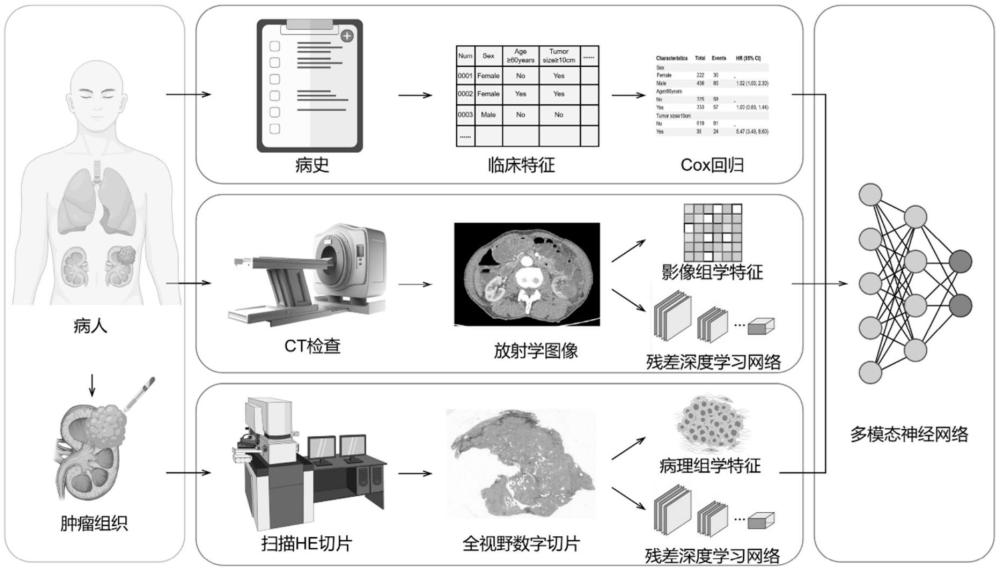

3、一種基于多模態中間融合的預后預測方法，包括以下步驟：

4、步驟s1、數據采集：獲取蘇木精-伊紅(hematoxylin-eosin,h-e)染色的全切片圖像(whole?slide?image,wsi)作為病理圖像，獲取動脈期三維計算機斷層掃描(3d?ct)序列作為放射學圖像，獲取患者的臨床變量；

5、步驟s2、數據預處理：對病理圖像進行切塊、染色歸一化處理及過濾預處理，對放射學圖像進行數據格式的轉化及腫瘤區域的勾畫預處理，對臨床變量進行編碼預處理；

6、步驟s3、病理圖像特征表示：對經過數據預處理后的每個病理小塊提取手工定義特征及基于深度卷積神經網絡的語義特征，并通過多實例學習的方法，聚合不同病理小塊的特征，獲得病理圖像的特征表示；

7、步驟s4、放射學圖像特征表示：基于放射學圖像及勾畫出的腫瘤輪廓，進行手工定義特征與基于深度卷積神經網絡的語義特征提取，并通過主成分分析進行降維處理，得到放射學圖像的特征表示；

8、步驟s5、多模態預后預測模型構建：采用深度生存網絡整合病理圖像、放射學圖像以及臨床變量的特征，輸出多模態預后預測分?jǐn)?shù)。

9、所述步驟s2中對病理圖像的預處理具體包括以下步驟：

10、切塊：將病理圖像切分為預設大小的病理小塊；

11、顏色歸一化：針對每個rgb三通道格式的病理小塊進行顏色歸一化；

12、過濾：采用otsu方法計算每個病理小塊中組織區域的比例，并過濾組織區域的比例小于預設值的病理小塊。

13、所述步驟s2中對放射學圖像的預處理具體包括以下步驟：

14、格式轉換：將dicom格式的放射學圖像轉變?yōu)閚ii格式；

15、重采樣：對放射學圖像進行設定切片間隔的重采樣；

16、灰度歸一化：將放射學圖像的灰度歸一化至預設區間；

17、腫瘤區域勾畫：針對放射學圖像3d序列中的每一張2d掃描切面，勾畫腫瘤輪廓；

18、感興趣區提取：通過勾畫的腫瘤區域，從原始放射學圖像中裁剪出包含腫瘤的3d感興趣區域；

19、最大腫瘤切面選取：基于裁剪得到的包含腫瘤的3d感興趣區域及腫瘤標注，選擇出包含最大腫瘤的2d影像切面。

20、所述腫瘤區域勾畫使用在公共數據中預訓練好的深度分割學習模型nnu-net進行腎腫瘤自動勾畫，其后進行人工閱片，對模型分割有誤的腫瘤邊界進行修改。

21、所述臨床變量包括基本生命體征指標與腫瘤相關指標，其中，所述基本生命體征指標包括性別、年齡和ecogps評分，所述腫瘤相關指標包括腫瘤大小、pt分期、pn分期、tnm分期、壞死情況、是否為肉瘤樣腎細胞癌。

22、所述步驟s2中，對基本生命體征指標進行編碼預處理具體為：

23、對于性別指標，男性編碼為1，女性編碼為0；

24、對于年齡指標，將年齡超過預設年齡值的編碼為1，未超過預設年齡值的編碼為0；

25、對于ecogps評分，所述ecogps評分用于評估患者體力狀況，將ecog?ps≥1的編碼為1，ecogps＜1的編碼為0。

26、所述步驟s2中，對腫瘤相關指標進行編碼預處理具體為：

27、對于腫瘤大小，將腫瘤最大直徑大于等于預設值的編碼為1，腫瘤最大直徑小于預設值的編碼為0；

28、對于pt分期，所述pt分期用于評估腫瘤的大小和浸潤情況，將t1編碼為1，t2編碼為2，t3編碼為3；

29、對于pn分期，所述pn分期用于評估淋巴結狀態，將n0編碼為0，n1編碼為1；

30、對于tnm分期，將i期編碼為1，ii期編碼為2，iii期編碼為3；

31、對于壞死情況，將存在腫瘤壞死編碼為1，不存在壞死編碼為0；

32、對于是否為肉瘤樣腎細胞癌，為肉瘤樣腎細胞癌編碼為1，不為肉瘤樣腎細胞癌編碼為0。

33、所述步驟s3中基于深度卷積神經網絡的語義特征通過resnet網絡提取圖像的表示獲得；提取手工定義特征的具體步驟包括：

34、使用預訓練的hovernet模型進行細胞核分割，并預測得到細胞類型；

35、基于細胞核分割結果和病理圖像，使用python中的histomicstk包提取特征；

36、對于每個病理小塊，計算出現頻率最高的細胞類型的histomicstk特征的平均值，并將其與該細胞類型的獨熱編碼拼接，構成每個病理小塊提取的手工定義特征。

37、所述步驟s3中用于聚合不同病理小塊的特征的多實例學習采用transformer結構。

38、所述步驟s4中基于深度卷積神經網絡的語義特征通過resnet網絡提取獲得；所述手工定義特征包括pyradiomics包中所定義的形狀特征、一階統計特征、質地特征、濾波特征及小波特征；在對形狀、一階統計、質地、濾波、及小波特征進行主成分分析時，僅保留使得解釋比例超過預設值的主成分。

39、與現有技術相比，本發明具有以下有益效果：

40、(1)相較于現有的預后預測模型利用病理圖像或基因信息，本發明利用臨床中更容易獲取且更為全面的病理、影像和臨床三個模態的信息，信息獲取更為容易，且能夠獲取的數據更為豐富，能夠提高預后預測模型的訓練精度。

41、(2)本發明利用采用中間融合的方式，兼顧了數據缺失的情況和模型的性能。

42、(3)本發明使用深度生存網絡整合多模態預后信息，顯著提升了傳統預后預測指標及單模態模型在復發風險預測方面的表現。
