本發明涉及手臂康復裝置，具體為一種兒童康復用手臂鍛煉裝置。

背景技術：

1、隨著社會的發展和醫療技術的進步，兒童康復領域的關注度日益增加。兒童由于其生理和心理的特殊性，在康復過程中需要特別的關注和適宜的康復設備，在眾多的康復需求中，手臂功能的康復尤為重要，因為手臂的日常活動對于兒童的自理能力和社會交往能力有著直接的影響。

2、中國專利(公告號：cn114053669b)，該方案具體包括：安裝箱體、手臂鍛煉機構以及不完全齒輪機構；手臂鍛煉機構設置有兩組，分別設置在安裝箱體的兩個大側面上；不完全齒輪機構包括套設在轉軸上的主動齒輪和與其嚙合的從動齒輪，還包括支撐軸，豎直設置在安裝箱體并且從動齒輪套設在支撐軸上，支撐軸的上端穿過安裝箱體的上側壁后連接有三棱柱，三棱柱的每個側面上均設置有顯示屏，三棱柱為空心結構且其上端面為開口結構，三棱柱內部螺紋連接有圓柱滑塊，三棱柱內部上側還設置有與顯示屏連接的控制開關；本發明解決了兒童做手臂康復訓練時不積極的問題。

3、上述專利能夠通過吸引兒童興趣的方式達到鍛煉兒童手臂的目的，但是在針對腦癱兒童的手臂進行訓練時，其中，腦癱兒童的手指、手腕和手臂的靈活性和協調性不足，因此，需要針對手臂進行鍛煉以提高其日常生活自理能力。

4、在培養腦癱兒童的生活自理能力過程中，由于日常生活需求，兒童的上臂與肩部之間的角度以及肘部的屈曲程度需具備一定的靈活性和可調節性，然而，現有的康復訓練設備往往無法提供手臂多角度、多維度的訓練，這限制了訓練的適應性和效果，難以滿足腦癱兒童在不同生活場景下對手臂活動范圍的需求。

5、與此同時，腦癱(腦性癱瘓)是一種由大腦發育異常或損傷引起的神經發育障礙，其特征是影響兒童的運動控制、協調能力和平衡，震攣現象，即肌肉的不自主收縮和放松，是腦癱兒童中常見的癥狀，尤其在手臂等肢體部位表現明顯，這種震攣現象可能導致腕部出現非正常的彎曲，長期存在可能對腕部骨骼的正常發育造成影響，進而對兒童的手部基本運動功能，如抓握、書寫、穿衣等日常活動能力產生不利影響，現有的手臂康復設備在改善腦癱兒童腕部震攣問題方面效果有限，難以實現有效的康復目標，因此，提出一種兒童康復用手臂鍛煉裝置。

技術實現思路

1、本發明的目的在于提供一種兒童康復用手臂鍛煉裝置，具備改善腦癱兒童腕部出現的震攣問題，并改善腦癱兒童腕部出現的震攣問題的優點，解決了難以滿足腦癱兒童在不同生活場景下對手臂活動范圍需求的問題。

2、為實現上述目的，本發明提供如下技術方案：一種兒童康復用手臂鍛煉裝置，包括基座及其上用于支撐兒童手臂部位的護板，護板包括分別用于固定手臂中上臂和前臂的上臂支撐弧板和前臂支撐護板，上臂支撐弧板和前臂支撐護板上均設有彈性綁帶，所述基座上設有驅使兒童手臂進行彎曲訓練的動擺結構；

3、所述動擺結構包括設置在基座上的阻位滑塊，阻位滑塊上設有同步擺動的左立框和右立框，左立框和右立框兩者均與上臂支撐弧板之間固定連接，基座上設有驅使上臂支撐弧板和前臂支撐護板同步在垂直方向上往復擺動的臂擺組件；

4、所述基座下方設有下伸銜接塊，下伸銜接塊固定連接在左立框和右立框上，下伸銜接塊下方設有與前臂支撐護板之間固定連接的擺架，右立框上設有調節前臂支撐護板和上臂支撐弧板夾角的曲角組件；

5、所述前臂支撐護板遠離上臂支撐弧板的一端設有用于支撐兒童手背的掌骨護板，且前臂支撐護板上設有驅使兒童腕部彎曲的糾正組件；

6、所述基座上還設有調節上臂支撐弧板和前臂支撐護板擺動幅度的動幅組件。

7、優選的，所述臂擺組件包括固定連接在基座上的異形拐桿，異形拐桿上設有由電機驅動且在垂直方向上自由轉動的驅位桿，且驅位桿定軸轉動在異形拐桿上；

8、所述驅位桿遠離異形拐桿的一端定軸轉動有擺位環，左立框上開設有容納擺位環的讓位滑槽，擺位環的外周面與擺位環內壁之間滑動接觸。

9、優選的，所述基座上開設有供阻位滑塊在垂直方向滑動連接的敞口槽，阻位滑塊上定軸轉動有橫向軸，橫向軸的兩端分別固定連接在左立框和右立框上。

10、優選的，所述動幅組件包括設置在敞口槽中的往復絲桿，往復絲桿定軸轉動在基座上，往復絲桿與阻位滑塊兩者之間螺紋連接；

11、所述往復絲桿貫穿基座且同軸固定有中心齒輪，基座上定軸轉動有與驅位桿之間傳動連接的邊位齒輪，邊位齒輪與中心齒輪兩者之間嚙合連接；

12、所述前臂支撐護板與上臂支撐弧板的擺幅隨著阻位滑塊高度的下降而增大。

13、優選的，所述曲角組件包括在右立框上往復運動的同位滑塊，且右立框上開設有供同位滑塊滑動連接的定位滑槽，同位滑塊固定連接有齒條；

14、所述擺架上固定連接有中向柱，中向柱定軸轉動在下伸銜接塊上，中向柱的端部同軸固定有側位齒輪，側位齒輪與齒條之間嚙合連接。

15、優選的，所述異形拐桿遠離驅位桿的一端定軸轉動有連桿，連桿遠離異形拐桿的一端定軸轉動在同位滑塊上。

16、優選的，所述掌骨護板定軸轉動在擺架上，掌骨護板上固定連接有用于限制兒童手背位置的腕帶，糾正組件包括側向絞盤，側向絞盤同軸固定在中向柱遠離側位齒輪的一端上，側向絞盤上收卷有張力絞繩，張力絞繩的兩端分別固定連接在側向絞盤和掌骨護板上。

17、優選的，所述前臂支撐護板上固定連接有束繩塊，束繩塊上開設有供張力絞繩貫穿通過的圓孔。

18、與現有技術相比，本發明的有益效果如下：

19、1、本發明通過設置動擺結構，能夠提供手臂多角度、多維度的訓練，滿足腦癱兒童在不同生活場景下對手臂活動范圍的需求，從而更全面地提升手臂功能，并通過多樣化的彎曲幅度訓練，能夠提升腦癱兒童的運動協調性和肌肉力量，進而改善兒童的日常生活自理能力。

20、2、本發明通過設置糾正組件，能夠驅使腦癱兒童的腕部往復擺動，從而鍛煉兒童的腕部位置，以改善腦癱兒童腕部出現的震攣問題，進而對兒童的手部基本運動功能，如抓握、書寫、穿衣等日常活動能力進行鍛煉，從而提高腦癱兒童的日常生活自理能力。

技術特征：

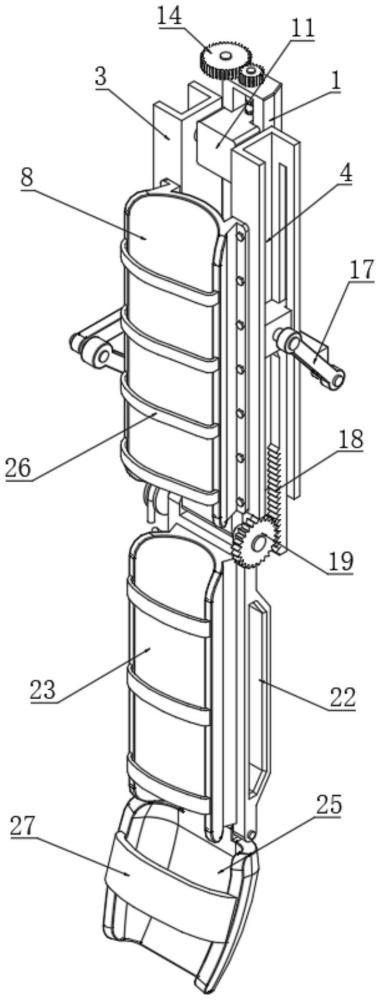

1.一種兒童康復用手臂鍛煉裝置，包括基座(1)及其上用于支撐兒童手臂部位的護板，護板包括分別用于固定手臂中上臂和前臂的上臂支撐弧板(8)和前臂支撐護板(23)，上臂支撐弧板(8)和前臂支撐護板(23)上均設有彈性綁帶(26)，其特征在于：所述基座(1)上設有驅使兒童手臂進行彎曲訓練的動擺結構；

2.根據權利要求1所述的一種兒童康復用手臂鍛煉裝置，其特征在于：所述臂擺組件包括固定連接在基座(1)上的異形拐桿(2)，異形拐桿(2)上設有由電機驅動且在垂直方向上自由轉動的驅位桿(5)，且驅位桿(5)定軸轉動在異形拐桿(2)上；

3.根據權利要求2所述的一種兒童康復用手臂鍛煉裝置，其特征在于：所述基座(1)上開設有供阻位滑塊(11)在垂直方向滑動連接的敞口槽(9)，阻位滑塊(11)上定軸轉動有橫向軸(12)，橫向軸(12)的兩端分別固定連接在左立框(3)和右立框(4)上。

4.根據權利要求3所述的一種兒童康復用手臂鍛煉裝置，其特征在于：所述動幅組件包括設置在敞口槽(9)中的往復絲桿(10)，往復絲桿(10)定軸轉動在基座(1)上，往復絲桿(10)與阻位滑塊(11)兩者之間螺紋連接；

5.根據權利要求4所述的一種兒童康復用手臂鍛煉裝置，其特征在于：所述曲角組件包括在右立框(4)上往復運動的同位滑塊(15)，且右立框(4)上開設有供同位滑塊(15)滑動連接的定位滑槽(16)，同位滑塊(15)固定連接有齒條(18)；

6.根據權利要求5所述的一種兒童康復用手臂鍛煉裝置，其特征在于：所述異形拐桿(2)遠離驅位桿(5)的一端定軸轉動有連桿(17)，連桿(17)遠離異形拐桿(2)的一端定軸轉動在同位滑塊(15)上。

7.根據權利要求6所述的一種兒童康復用手臂鍛煉裝置，其特征在于：所述掌骨護板(25)定軸轉動在擺架(22)上，掌骨護板(25)上固定連接有用于限制兒童手背位置的腕帶(27)，糾正組件包括側向絞盤(21)，側向絞盤(21)同軸固定在中向柱遠離側位齒輪(19)的一端上，側向絞盤(21)上收卷有張力絞繩(24)，張力絞繩(24)的兩端分別固定連接在側向絞盤(21)和掌骨護板(25)上。

8.根據權利要求7所述的一種兒童康復用手臂鍛煉裝置，其特征在于：所述前臂支撐護板(23)上固定連接有束繩塊(28)，束繩塊(28)上開設有供張力絞繩(24)貫穿通過的圓孔。

技術總結
本發明公開了一種兒童康復用手臂鍛煉裝置，包括基座及其上用于支撐兒童手臂部位的護板，護板包括分別用于固定手臂中上臂和前臂的上臂支撐弧板和前臂支撐護板，基座上設有驅使兒童手臂進行彎曲訓練的動擺結構，動擺結構包括設置在基座上的阻位滑塊，阻位滑塊上設有同步擺動的左立框和右立框，基座上設有驅使上臂支撐弧板和前臂支撐護板同步在垂直方向上往復擺動的臂擺組件，本發明通過設置動擺結構，能夠提供手臂多角度、多維度的訓練，滿足腦癱兒童在不同生活場景下對手臂活動范圍的需求，從而更全面地提升手臂功能，并通過多樣化的彎曲幅度訓練，改善兒童的日常生活自理能力。

技術研發人員：李虹霖,朱丹,王麗珺,李碧穩,程麗麗,熊小秀,魏華
受保護的技術使用者：華中科技大學同濟醫學院附屬同濟醫院
