本發明涉及理療，特別涉及一種老人食物性皮膚過敏理療艾灸裝置，屬于理療艾灸。

背景技術：

1、在當前社會老齡化趨勢日益加劇的背景下，老年人健康問題備受關注，其中食物性皮膚過敏作為一種常見的健康問題，嚴重影響了老年人的生活質量，目前，市場上針對老年人食物性皮膚過敏的治療手段多局限于藥物治療和飲食調整，但藥物治療往往伴隨副作用，且長期效果有限，而單純的飲食調整對于已經產生的過敏反應則顯得力不從心，艾灸理療是一種傳統的中醫理療方法，艾灸理療產品有很多，用艾葉制成的艾條，艾條，產生的艾熱刺激人體穴位或特定部位，通過激發經氣的活動來調整人體紊亂的生理生化功能，從而達到防病治病目的的一種治療方法。艾灸作用機制與針灸有相近之處，并與針灸有相輔相成的治療作用。具有操作簡單、成本低廉，效果顯著等諸多優點，艾灸成為人們最常見的保健手段，艾灸療法是一種在人體基本特定部位通過艾火刺激以達到防病治病目的的治療方法，其機制首先與局部火的溫熱刺激有關。艾灸時要求艾條的燃燒頭與人體皮膚保持相對固定的距離，以保證穴位能夠得到充分的刺激；

2、經檢索在相關技術中，為了解決艾灸發生器中產生的煙氣通過與送煙裝置送至病灶部位，會導致到達病灶部位的煙氣溫度過低，影響吸收，且該裝置不能進行熏蒸的問題，公開號為cn109044812b，所公開的一種艾灸理療裝置，該發明公開了一種艾灸理療裝置，該發明公開了一種艾灸理療裝置，屬于理療設備領域，包括底座，所述底座上設置套筒，所述套筒內套接伸縮桿，所述伸縮桿頂部固定橫向支桿，所述橫向支桿頂端固定艾灸器，所述艾灸器包括外殼和頂蓋，所述外殼上部直徑大于下部直徑，所述外殼下部螺紋連接收集槽，所述外殼上部與下部之間形成瓶頸部，所述瓶頸部均勻設置多個氣孔一，所述外殼上部與下部之間位置設置過濾網，所述過濾網上端面由內及外依次設置環形加熱絲一、環形艾條和環形加熱絲二，所述瓶頸部外側螺紋連接硅膠殼，所述硅膠殼底部設置多個氣孔二。該裝置可同時實現熱療和熏蒸，結構簡單，成本低廉，再次檢索專利公告號為cn205776151u公開的一種艾灸理療裝置，該一種艾灸理療裝置，屬于保健設備技術領域，包括：理療組件，用于產生高頻振動作用于理療接受者皮膚，并將控制組件產生的理療氣體作用于所述理療接受者皮膚；控制組件，用于加熱艾條產生理療氣體，并控制所述理療組件工作；連接組件，用于連接所述理療組件和所述控制組件，以傳輸理療氣體；所述連接組件兩端分別連接所述理療組件和所述控制組件；電源，用于為各組件供電；所述電源分別與所述理療組件和所述控制組件連接。本發明提供的一種艾灸理療裝置，易于控制與各人接觸時的艾條藥霧的氣體溫度；容易集中清理燃燒完全后的艾條灰燼；艾條得以充分燃燒，增加艾條的利用率，并降低艾條在不完全燃燒過程中產生的不良煙氣；

3、在對通過艾條進行艾灸治療時，現有的艾條在持續燃燒的過程中會持續縮短，從而導致艾條燃燒部分與皮膚之間的距離越來越遠，導致艾熱刺激人體特定部位時效果不佳，同時艾條在燃燒的過程中會產生灰燼，灰燼不方便收集，從而導致裝置的內部灰燼較多，在艾灸的過程中較為不便；

4、為此，提出一種老人食物性皮膚過敏理療艾灸裝置。

技術實現思路

1、有鑒于此，本發明提供一種老人食物性皮膚過敏理療艾灸裝置，以解決或緩解現有技術中存在的技術問題，至少提供一種有益的選擇。

2、本發明的技術方案是這樣實現的一種老人食物性皮膚過敏理療艾灸裝置，包括：安裝套、防護罩與活動板，所述安裝套的一側固定安裝有側箱，所述側箱的內部旋轉安裝有螺紋桿，所述螺紋桿的一側螺紋安裝有安裝盤，所述安裝盤的內側限位安裝有艾條，所述安裝套的頂部限位安裝有防護罩，所述防護罩的外側設置有透煙孔，所述安裝套的內部活動安裝有收集套，所述防護罩的內側固定安裝有與收集套對應的引導蓋，所述收集套的內側設置有與引導蓋對應的對接槽，所述引導蓋位于收集套的內側，所述安裝盤的內側活動安裝有活動板，所述活動板的內側固定安裝有與艾條配合的夾持板。

3、進一步優選的，所述安裝套的前端固定安裝有觀察窗，所述安裝套的外側設置有通孔，所述側箱的底部固定安裝有與螺紋桿配合的電機。

4、進一步優選的，所述螺紋桿與安裝盤之間通過螺紋套螺紋安裝，所述安裝盤與安裝套的內側通過滑動槽活動安裝，所述安裝盤的外側固定安裝有與滑動槽配合的活動塊。

5、進一步優選的，所述安裝套的內側固定安裝有輥輪，所述輥輪的內側旋轉安裝有與艾條配合的旋轉架。

6、進一步優選的，所述安裝套的頂部設置有與防護罩對應的安裝槽，所述防護罩與安裝套之間通過固定旋鈕限位固定，所述防護罩的外側設置有與固定旋鈕配合的對接孔。

7、進一步優選的，所述安裝套的內側設置有與收集套配合的滑槽，所述收集套的外側固定安裝有與滑槽配合的滑動塊。

8、進一步優選的，所述引導蓋與防護罩之間通過安裝架固定安裝，所述引導蓋與收集套之間通過第一彈簧活動連接。

9、進一步優選的，所述安裝盤的內部設置有供活動板滑動的活動槽，所述活動板與活動槽之間通過第二彈簧活動連接，所述活動板的底部固定安裝有延伸出安裝盤的按壓塊，所述按壓塊的外側設置有防滑紋。

10、本發明實施例由于采用以上技術方案，其具有以下優點：

11、一、本發明通過設置有螺紋桿、安裝盤、旋轉架與活動塊之間的相互配合，能夠方便的通過電機帶動螺紋套順著螺紋桿外側的螺紋方向移動，使艾條在持續燃燒的過程中能夠通過螺紋套的移動，對艾條同步向上移動，使艾條頂部的燃燒點能夠與艾灸的特定部位保持相對較近的位置，能夠在使用的過程中能夠更加方便，同時在安裝盤移動的過程中能夠使活動塊順著滑動槽的內側滑動，能夠使安裝盤在移動的過程中更加穩定，利用輥輪能夠對艾條的外側限位，能夠在艾條移動的過程中進行引導，防止在使用固定過程中產生偏移的情況。

12、二、本發明通過設置有引導蓋、收集套、對接槽、第一彈簧與滑槽之間的相互配合，在艾條頂部燃燒后會產生灰燼，在第一彈簧的擠壓作用下能夠使引導蓋與收集套之間保持縫隙，通過引導蓋與收集套之間的縫隙能夠將灰燼引導至收集套的內側，能夠對灰燼進行收集，同時在對裝置倒置更換艾條時，在收集套的重力作用下能夠使收集套與引導蓋之間相互靠近，使引導蓋能夠與對接槽之間貼合，將縫隙閉合，通過引導蓋與收集套之間形成密閉空間，從而將灰燼收集在內部，在更換的過程中通過固定旋鈕與對接孔之間分離，使防護罩向下取下，能夠將引導蓋與收集套之間分離，使對接槽內部的灰燼能夠清除。

13、上述概述僅僅是為了說明書的目的，并不意圖以任何方式進行限制。除上述描述的示意性的方面、實施方式和特征之外，通過參考附圖和以下的詳細描述，本發明進一步的方面、實施方式和特征將會是容易明白的。

技術特征：

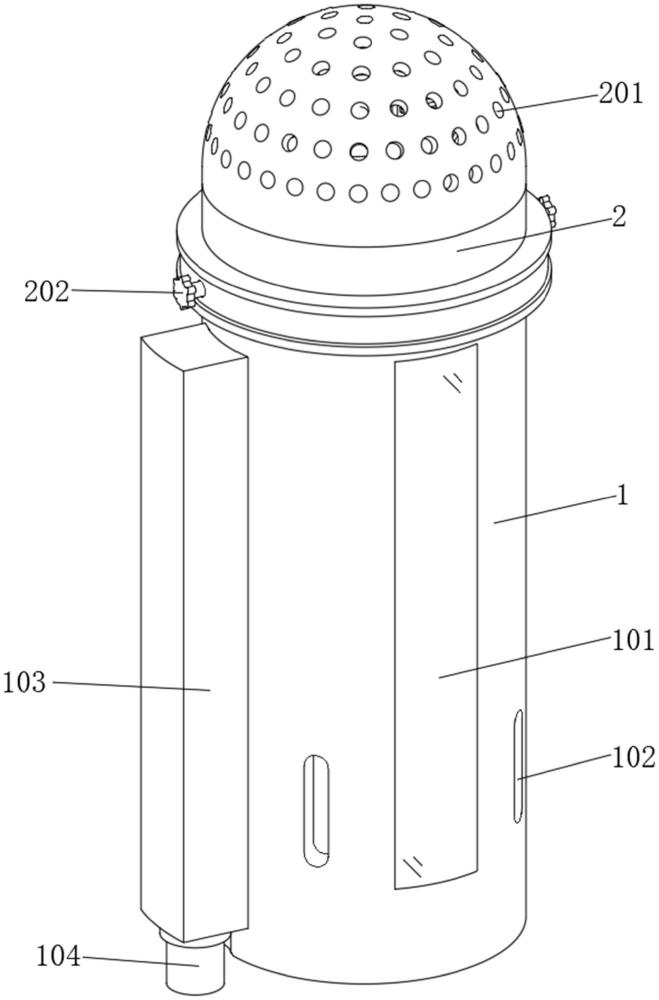

1.一種老人食物性皮膚過敏理療艾灸裝置，其特征在于：包括安裝套(1)、防護罩(2)與活動板(3)，所述安裝套(1)的一側固定安裝有側箱(103)，所述側箱(103)的內部旋轉安裝有螺紋桿(105)，所述螺紋桿(105)的一側螺紋安裝有安裝盤(107)，所述安裝盤(107)的內側限位安裝有艾條(110)，所述安裝套(1)的頂部限位安裝有防護罩(2)，所述防護罩(2)的外側設置有透煙孔(201)，所述安裝套(1)的內部活動安裝有收集套(205)，所述防護罩(2)的內側固定安裝有與收集套(205)對應的引導蓋(207)，所述收集套(205)的內側設置有與引導蓋(207)對應的對接槽(206)，所述引導蓋(207)位于收集套(205)的內側，所述安裝盤(107)的內側活動安裝有活動板(3)，所述活動板(3)的內側固定安裝有與艾條(110)配合的夾持板(302)。

2.根據權利要求1所述的一種老人食物性皮膚過敏理療艾灸裝置，其特征在于：所述安裝套(1)的前端固定安裝有觀察窗(101)，所述安裝套(1)的外側設置有通孔(102)，所述側箱(103)的底部固定安裝有與螺紋桿(105)配合的電機(104)。

3.根據權利要求1所述的一種老人食物性皮膚過敏理療艾灸裝置，其特征在于：所述螺紋桿(105)與安裝盤(107)之間通過螺紋套(106)螺紋安裝，所述安裝盤(107)與安裝套(1)的內側通過滑動槽(108)活動安裝，所述安裝盤(107)的外側固定安裝有與滑動槽(108)配合的活動塊(109)。

4.根據權利要求1所述的一種老人食物性皮膚過敏理療艾灸裝置，其特征在于：所述安裝套(1)的內側固定安裝有輥輪(111)，所述輥輪(111)的內側旋轉安裝有與艾條(110)配合的旋轉架(112)。

5.根據權利要求1所述的一種老人食物性皮膚過敏理療艾灸裝置，其特征在于：所述安裝套(1)的頂部設置有與防護罩(2)對應的安裝槽(204)，所述防護罩(2)與安裝套(1)之間通過固定旋鈕(202)限位固定，所述防護罩(2)的外側設置有與固定旋鈕(202)配合的對接孔(203)。

6.根據權利要求1所述的一種老人食物性皮膚過敏理療艾灸裝置，其特征在于：所述安裝套(1)的內側設置有與收集套(205)配合的滑槽(210)，所述收集套(205)的外側固定安裝有與滑槽(210)配合的滑動塊(211)。

7.根據權利要求1所述的一種老人食物性皮膚過敏理療艾灸裝置，其特征在于：所述引導蓋(207)與防護罩(2)之間通過安裝架(208)固定安裝，所述引導蓋(207)與收集套(205)之間通過第一彈簧(209)活動連接。

8.根據權利要求1所述的一種老人食物性皮膚過敏理療艾灸裝置，其特征在于：所述安裝盤(107)的內部設置有供活動板(3)滑動的活動槽(303)，所述活動板(3)與活動槽(303)之間通過第二彈簧(301)活動連接，所述活動板(3)的底部固定安裝有延伸出安裝盤(107)的按壓塊(304)，所述按壓塊(304)的外側設置有防滑紋。

技術總結
本發明提供了一種老人食物性皮膚過敏理療艾灸裝置，包括安裝套、防護罩與活動板，所述安裝套的一側固定安裝有側箱，所述側箱的內部旋轉安裝有螺紋桿，所述螺紋桿的一側螺紋安裝有安裝盤，所述安裝盤的內側限位安裝有艾條。本申請通過設置有螺紋桿、安裝盤、旋轉架與活動塊之間的相互配合，能夠方便的通過電機帶動螺紋套順著螺紋桿外側的螺紋方向移動，使艾條在持續燃燒的過程中能夠通過螺紋套的移動，能夠在使用的過程中能夠更加方便，同時在安裝盤移動的過程中能夠使活動塊順著滑動槽的內側滑動，能夠使安裝盤在移動的過程中更加穩定，利用輥輪能夠對艾條的外側限位，能夠在艾條移動的過程中進行引導，防止在使用固定過程中產生偏移的情況。

技術研發人員：王濟,周玉美,白明華,李竹青,宗玉涵,王曼婷
受保護的技術使用者：北京中醫藥大學
技術研發日：
技術公布日：2025/4/28
