本發明涉及醫療器械，尤其涉及一種婦科生殖多功能電動手術床。

背景技術：

1、手術床又稱為手術臺，可以在手術過程中支撐患者，并根據手術操作需要調整體位，為醫生提供方便的手術環境，手術床屬于手術室的基礎設備。婦科是婦產科的一個分支專業，是以診療女性婦科病為診療的專業科室，婦科疾病包括：婦科炎癥、人工流產、性病、月經不調、不孕不育、婦科整形、婦科腫瘤等7大類別，每個類別又有多個小病種，婦科大多處于患者私密部位，因此在手術過程中患者需要保持的姿勢與普通手術也有著很大的差別，如果在手術過程中患者肢體因未得到有效固定而造成滑動，對患者可能造成極其嚴重的傷害。

2、經檢索，中國專利申請號202410743996.9公開了一種婦科生殖多功能電動手術床，涉及醫療器械技術領域，包括所述滾輪轉動安裝底座底面的拐角處，所述第一伸縮裝置安裝在底座的頂壁上，所述坐板安裝在第一伸縮裝置的輸出端頂壁上，所述安裝板安裝在第一伸縮裝置的輸出端側壁上，所述第二伸縮裝置安裝在安裝板上，所述背板的一側與坐板轉動連接，所述第二伸縮裝置的輸出端與背板遠離工作面的一側轉動連接，所述背板兩側安裝有扶手，所述約束帶安裝在扶手上，所述坐板遠離背板的一側對稱安裝有懸停裝置，所述托腿板安裝在懸停裝置上，所述蹲腳板安裝在托腿板上，所述電源線的一端與底座連接。

3、現有技術存在如下不足：現有婦科手術床在使用時，雖然可以對患者的腿部進行支撐，但是支撐方式較為單一，且支撐時的舒適度交底，無法根據患者的體型特點以及手術或檢查時所需要讓患者腿部擺放的姿勢進行配合使用，即不便于患者擺出特定的姿勢，不僅不方便醫生檢查也降低患者在被檢查或治療時的舒適度，因此本發明在此提出一種婦科生殖多功能電動手術床。

技術實現思路

1、本發明的目的是為了解決現有技術中存在的缺陷，而提出的一種婦科生殖多功能電動手術床。

2、為了實現上述目的，本發明采用了如下技術方案：

3、一種婦科生殖多功能電動手術床，包括底座，所述底座的底部安裝有多個第一萬向輪，底座的頂面安裝有液壓升降座和控制踏板，液壓升降座的升降驅動部安裝有床板，床板的右側開設有凹槽，且凹槽處通過轉軸轉動安裝有背板，凹槽內還設有用于控制背板旋轉的抬升組件；

4、所述底座的左側通過轉動座安裝有兩個下擺臂，且底座上安裝有用于控制下擺臂旋轉的擺動組件，兩個下擺臂左端的下方均安裝有第二萬向輪，所述床板的左側轉動安裝有兩個上擺臂，上擺臂的右側下方固定有第一子桿，上擺臂的左側下方固定有第二子桿，所述下擺臂的右側固定有第一套管，下擺臂的左側固定有第二套管，第一套管與第一子桿滑動安裝，第二套管與第二子桿滑動安裝，第一套管的下端與轉動座轉動安裝，所述第一子桿的上端與床板左側的下部轉動安裝；

5、兩個所述上擺臂的上側均開設有滑槽，滑槽內安裝有多維調節組件，且多維調節組件的上方安裝有支撐組件。

6、進一步地，所述抬升組件包括安裝在凹槽內的第一電機，第一電機的驅動軸上安裝有主軸，主軸上安裝有兩個蝸桿，所述床板的凹槽內還轉動安裝有兩個絲桿，且絲桿的右端均安裝好有蝸輪，蝸桿與蝸輪嚙合傳動，絲桿上均螺紋安裝有絲孔座，絲孔座的底部與床板的凹槽底面滑動接觸，絲孔座的上部鉸接安裝在支撐臂的下端，支撐臂的上端鉸接安裝有鉸接座，鉸接座固定安裝在背板的底面。

7、進一步地，所述擺動組件包括安裝在底座左側頂面的第二電機，第二電機的驅動軸安裝有螺紋桿，底座左側的頂面安裝有平行于螺紋桿的滑桿，滑桿與螺紋桿的端部共同安裝有安裝座，且滑桿的端部與安裝座固定安裝，螺紋桿的端部與安裝座轉動安裝，滑桿與螺紋桿的中部共同安裝有移動板，移動板與滑桿滑動安裝，移動板與螺紋桿螺紋安裝，移動板左端的前側固定有第一齒條，移動板左端的后側固定有第二齒條，其中一個所述第一套管的下端固定有第一齒輪，另一個所述第一套管的下端固定有第二齒輪，第一齒條位于第一齒輪的左側且與第一齒輪嚙合傳動，第二齒條位于第二齒輪的右側且與第二齒輪嚙合傳動。

8、進一步地，所述多維調節組件包括轉動安裝在滑槽內的一個豎向絲桿、兩個橫向絲桿，兩個橫向絲桿對稱分布在豎向絲桿的左右兩側，且兩個橫向絲桿的螺紋方向相反，豎向絲桿的下端安裝有主動傘齒輪，兩個橫向絲桿靠近豎向絲桿的一端均安裝有從動傘齒輪，且主動傘齒輪同時與兩個從動傘齒輪嚙合傳動，所述上擺臂的底面安裝有第三電機，第三電機的驅動軸延伸至滑槽內且與豎向絲桿的下端連接；

9、兩個所述橫向絲桿上均螺紋安裝有移動座，兩個所述移動座的上側均安裝有多個豎向導軌條，且通過豎向導軌條滑動安裝有升降板，所述豎向絲桿上螺紋安裝有升降座，升降座的左側和右側分別安裝有一個橫向伸縮桿，橫向伸縮桿均包括滑動安裝的母管和滑軸，且母管的一端與升降座的側面固定，滑軸遠離母管和升降座的一端與同側的升降板的側面固定；

10、所述升降板的上端均轉動安裝有扭簧軸，且通過扭簧軸安裝有固定臂，位于同一個上擺臂處的兩個升降板的上方通過扭簧軸和固定臂與一個支撐組件安裝。

11、進一步地，所述升降板的側面開設有多個豎向槽，且豎向槽與豎向導軌條滑動匹配。

12、進一步地，所述豎向絲桿的上端安裝有限位塊，且限位塊的直徑大于豎向絲桿的直徑。

13、進一步地，所述支撐組件包括兩個弧形板，兩個弧形板之間共同安裝有多個彈力帶，兩個所述弧形板分別位于同側的升降板的上方，且弧形板的底部與固定臂的上端固定安裝；

14、位于左側的所述弧形板面向左側傾斜，位于右側的所述弧形板面向右側傾斜。

15、進一步地，所述彈力帶為呈條狀的結構，其采用天然乳膠材質制成。

16、相比于現有技術，本發明的有益效果在于：

17、1、本發明中在床體上設置可旋轉調節高度的背板，方便患者在使用時可以看調節背部被支撐的高度，從而提高患者檢查或治療時的舒適度。

18、2、本發明中在底座的左側設置可擺動的下擺臂，在床板的左側設置可以跟隨下擺臂同步擺動的上擺臂，通過擺動組件的驅動可以調節上擺臂和下擺臂分別相互靠近或遠離，從而方便患者在治療或檢查時將其雙腿分開或并攏，以方便醫生對患者進行治療或檢查，并且也增加患者在使用時的舒適度。

19、3、本發明中在每個上擺臂上均設置多維調節組件和支撐組件，支撐組件對患者的大腿和小腿同時進行支撐，支撐力效果更加穩定，并且多維調節組件可同時對支撐組件中兩個弧形板的高度和距離進行調整，從而根據患者的體型和自身對腿部擺放高度和屈膝的角度進行調整，以方便患者不僅可以滿足檢查時的體位姿勢要求，同時還能保證患者使用時的便利性和舒適性。

20、綜上所述，本發明可提高患者使用時的舒適度，并且適合不同患者的體型，使用時可根據醫生對患者的檢查需求對患者的腿部擺放高度和屈膝的角度進行調整，從而方便對患者進行檢查或治療，滿足不同使用需求。

技術特征：

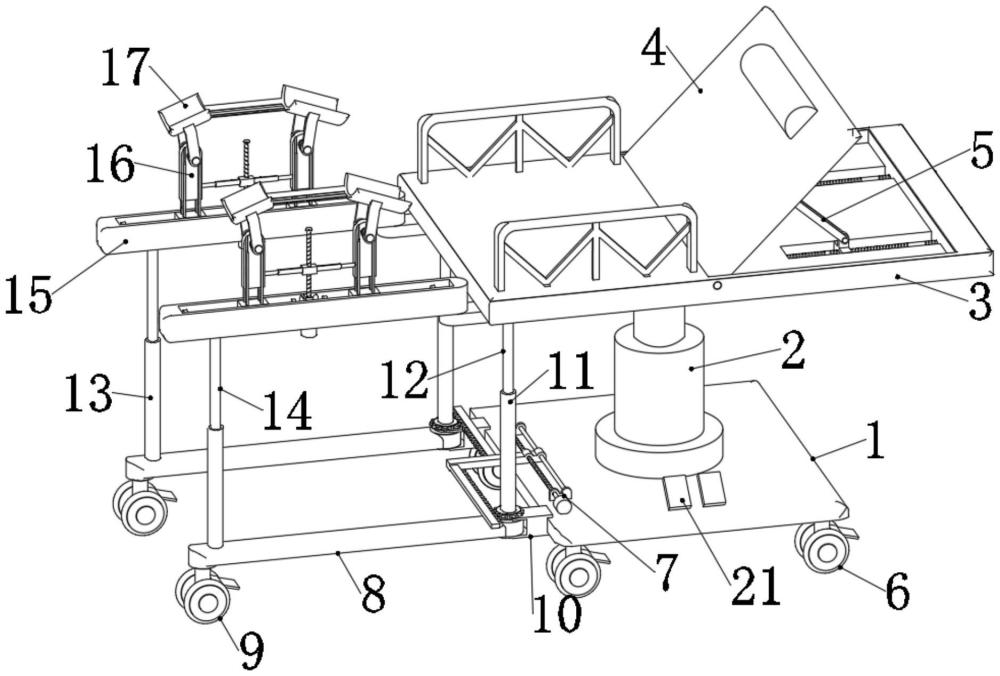

1.一種婦科生殖多功能電動手術床，包括底座(1)，其特征在于，所述底座(1)的底部安裝有多個第一萬向輪(6)，底座(1)的頂面安裝有液壓升降座(2)和控制踏板(21)，液壓升降座(2)的升降驅動部安裝有床板(3)，床板(3)的右側開設有凹槽，且凹槽處通過轉軸(41)轉動安裝有背板(4)，凹槽內還設有用于控制背板(4)旋轉的抬升組件(5)；

2.根據權利要求1所述的一種婦科生殖多功能電動手術床，其特征在于，所述抬升組件(5)包括安裝在凹槽內的第一電機(51)，第一電機(51)的驅動軸上安裝有主軸(52)，主軸(52)上安裝有兩個蝸桿(53)，所述床板(3)的凹槽內還轉動安裝有兩個絲桿(55)，且絲桿(55)的右端均安裝好有蝸輪(54)，蝸桿(53)與蝸輪(54)嚙合傳動，絲桿(53)上均螺紋安裝有絲孔座(56)，絲孔座(56)的底部與床板(3)的凹槽底面滑動接觸，絲孔座(56)的上部鉸接安裝在支撐臂(57)的下端，支撐臂(57)的上端鉸接安裝有鉸接座(58)，鉸接座(58)固定安裝在背板(4)的底面。

3.根據權利要求1所述的一種婦科生殖多功能電動手術床，其特征在于，所述擺動組件(7)包括安裝在底座(1)左側頂面的第二電機(70)，第二電機(70)的驅動軸安裝有螺紋桿(71)，底座(1)左側的頂面安裝有平行于螺紋桿(71)的滑桿(72)，滑桿(72)與螺紋桿(71)的端部共同安裝有安裝座，且滑桿(72)的端部與安裝座固定安裝，螺紋桿(71)的端部與安裝座轉動安裝，滑桿(72)與螺紋桿(71)的中部共同安裝有移動板(73)，移動板(73)與滑桿(72)滑動安裝，移動板(73)與螺紋桿(71)螺紋安裝，移動板(73)左端的前側固定有第一齒條(74)，移動板(73)左端的后側固定有第二齒條(76)，其中一個所述第一套管(11)的下端固定有第一齒輪(75)，另一個所述第一套管(11)的下端固定有第二齒輪(77)，第一齒條(74)位于第一齒輪(75)的左側且與第一齒輪(75)嚙合傳動，第二齒條(76)位于第二齒輪(77)的右側且與第二齒輪(77)嚙合傳動。

4.根據權利要求1所述的一種婦科生殖多功能電動手術床，其特征在于，所述多維調節組件(16)包括轉動安裝在滑槽(150)內的一個豎向絲桿(162)、兩個橫向絲桿(163)，兩個橫向絲桿(163)對稱分布在豎向絲桿(162)的左右兩側，且兩個橫向絲桿(163)的螺紋方向相反，豎向絲桿(162)的下端安裝有主動傘齒輪(165)，兩個橫向絲桿(163)靠近豎向絲桿(162)的一端均安裝有從動傘齒輪(166)，且主動傘齒輪(165)同時與兩個從動傘齒輪(166)嚙合傳動，所述上擺臂(15)的底面安裝有第三電機(161)，第三電機(161)的驅動軸延伸至滑槽(150)內且與豎向絲桿(162)的下端連接；

5.根據權利要求4所述的一種婦科生殖多功能電動手術床，其特征在于，所述升降板(169)的側面開設有多個豎向槽(1613)，且豎向槽(1613)與豎向導軌條(1610)滑動匹配。

6.根據權利要求4所述的一種婦科生殖多功能電動手術床，其特征在于，所述豎向絲桿(162)的上端安裝有限位塊，且限位塊的直徑大于豎向絲桿(162)的直徑。

7.根據權利要求4所述的一種婦科生殖多功能電動手術床，其特征在于，所述支撐組件(17)包括兩個弧形板(171)，兩個弧形板(171)之間共同安裝有多個彈力帶(172)，兩個所述弧形板(171)分別位于同側的升降板(169)的上方，且弧形板(171)的底部與固定臂(1612)的上端固定安裝；

8.根據權利要求7所述的一種婦科生殖多功能電動手術床，其特征在于，所述彈力帶(172)為呈條狀的結構，其采用天然乳膠材質制成。

技術總結
本發明公開了一種婦科生殖多功能電動手術床，涉及醫療器械技術領域，包括底座，所述底座的底部安裝有多個第一萬向輪，底座的頂面安裝有液壓升降座和控制踏板，液壓升降座的升降驅動部安裝有床板，床板的右側開設有凹槽，且凹槽處通過轉軸轉動安裝有背板，凹槽內還設有用于控制背板旋轉的抬升組件；所述底座的左側通過轉動座安裝有兩個下擺臂，且底座上安裝有用于控制下擺臂旋轉的擺動組件；本發明可提高患者使用時的舒適度，并且適合不同患者的體型，使用時可根據醫生對患者的檢查需求對患者的腿部擺放高度和屈膝的角度進行調整，從而方便對患者進行檢查或治療，滿足不同使用需求。

技術研發人員：吳梅利洋,王麗珺,閔敏,瞿佳
受保護的技術使用者：華中科技大學同濟醫學院附屬同濟醫院
技術研發日：
技術公布日：2025/4/28
