本技術涉及自動化，尤其涉及一種用于鎖電視機背板螺絲的多軸機器人。

背景技術：

1、當前，在電視機背板的螺絲鎖緊工序中，大多數企業仍然依賴于傳統的手工操作或簡單的自動化設備，存在以下不足之處：

2、1)效率問題：手工操作速度慢，無法滿足大規模生產的需求；

3、2)精度問題：人工操作易受操作者疲勞、技能等因素影響，導致鎖螺絲精度不穩定；

4、3)成本問題：隨著勞動力成本的上升，依賴人工操作的生產方式成本逐漸增加；

5、4)空間問題：傳統的自動化設備往往體積龐大，占用寶貴的生產空間；

6、5)質量控制問題：人工檢查產品質量效率低，且容易出錯，難以保證產品一致性。

技術實現思路

1、本實用新型的目的是提供一種用于鎖電視機背板螺絲的多軸機器人，該多軸機器人可實現產品的自動化定位、鎖螺絲及產品檢測等一系列工序，自動化程度高、工作效率高，并且不需要人工干預，能節省人工成本，其整體設計合理、結構緊湊、使用方便，實用性強。

2、為實現上述目的，采用以下技術方案：

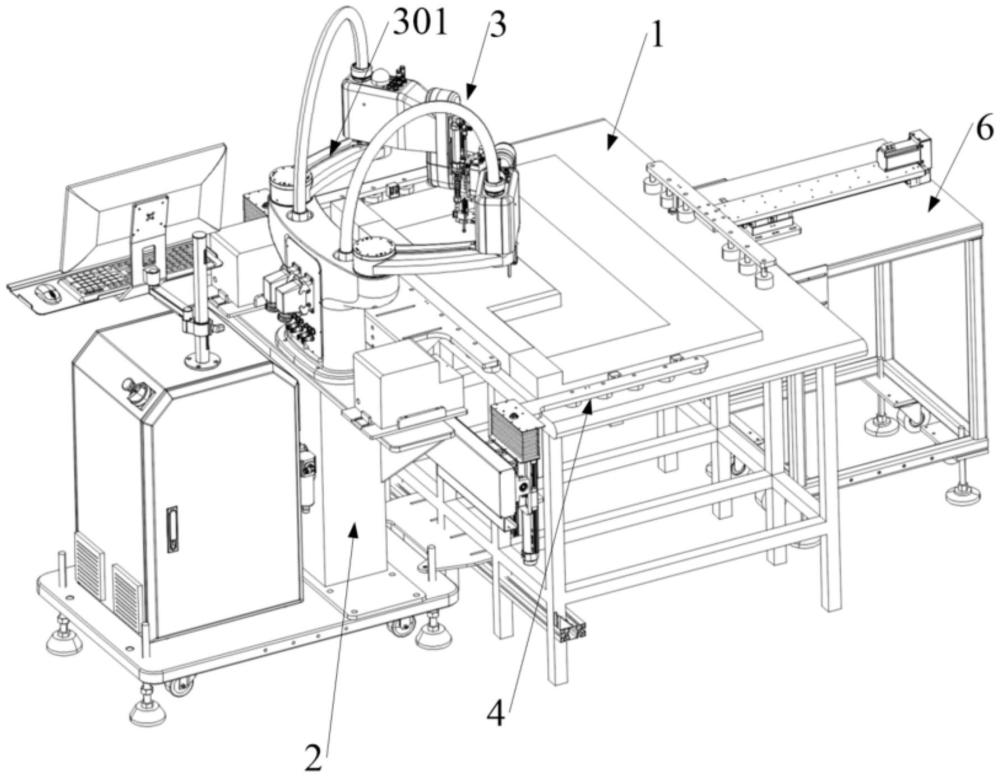

3、一種用于鎖電視機背板螺絲的多軸機器人，包括

4、產品傳輸線，所述產品傳輸線的一側還設有第一工作架；

5、鎖螺絲裝置，所述鎖螺絲裝置包括布置于第一工作架頂部的萬向機械臂、與萬向機械臂連接的第一安裝板，以及安裝于第一安裝板一側的鎖螺絲機構；所述鎖螺絲機構包括與第一安裝板一側滑動連接的第一升降座、安裝于第一升降座上的電批、與電批連接的批頭，以及安裝于第一安裝板上并與第一升降座連接的升降驅動機構；所述第一安裝板的一側下部連接有第一固定板，且第一固定板的底部還安裝有真空吸嘴；所述真空吸嘴上還安裝有用于接入外部氣源的真空接頭，批頭的下部活動插設于真空吸嘴內布置；

6、所述第一工作架的一側兩端還各安裝一端部夾緊機構，兩端部夾緊機構用于將位于產品傳輸線上的產品夾緊固定。

7、進一步的，所述第一安裝板的一側沿豎直方向還布置有第一滑軌，第一升降座滑動連接于第一滑軌上；所述升降驅動機構包括與第一安裝板一側上部連接的第一固定塊、安裝于第一固定塊上的第一升降氣缸、與第一升降氣缸的輸出軸連接的第一升降桿，以及與第一升降桿連接的第一連接塊；所述第一連接塊與第一升降座連接。

8、進一步的，所述第一連接塊呈l型構造，第一連接塊的l型豎端一側與第一升降座連接，第一連接塊的l型橫端活動套設于第一升降桿的外壁上；所述第一升降桿的頂部和底部還分別設有第一限位臺、第二限位臺；所述第一升降桿的外壁還套設有第一彈簧，且第一彈簧的兩端分別與第一連接塊的l型橫端頂部，第一限位臺的底部抵接。

9、進一步的，所述第一固定塊上還安裝有第一緩沖器，且第一緩沖器位于第一連接塊的l型豎端的上方；所述第一安裝板的下部還連接有第二固定塊；所述第二固定塊上還安裝有止位桿，且止位桿位于第一連接塊的l型豎端的下方；所述第一連接塊的l型豎端底部與止位桿對應處還安裝有硅膠塞。

10、進一步的，還包括視覺定位機構；所述視覺定位機構包括安裝于第一安裝板上的光源連接架、安裝于光源連接架底部的光源組件、連接于光源連接架頂部的第一固定支架，以及安裝于第一固定支架一側并位于光源組件上方的檢測相機。

11、進一步的，所述端部夾緊機構包括安裝于第一工作架上的x軸平移機構、與x軸平移機構連接的z軸升降機構、與z軸升降機構連接的z軸升降板，以及與z軸升降板連接的第一夾緊板；所述第一夾緊板的一端朝向產品傳輸線的上方延伸布置，且第一夾緊板的底部長度方向上還間隔安裝有若干第一限位輪。

12、進一步的，所述第一工作架的一側中部還連接有第一連接架；所述第一連接架的一側向產品傳輸線的上方延伸布置，且第一連接架的一側長度方向上還間隔安裝有若干第二限位輪；所述產品傳輸線的另一側還設有第二工作架，且第二工作架上還安裝有y軸平移機構；所述y軸平移機構驅動連接有y軸平移板，且y軸平移板的一端朝向產品傳輸線的上方延伸布置；所述y軸平移板朝向產品傳輸線上方延伸布置的一端還連接有第二夾緊板，且第二夾緊板的底部長度方向上還間隔安裝有若干第三限位輪。

13、采用上述方案，本實用新型的有益效果是：

14、本實用新型可實現產品的自動化定位、鎖螺絲及產品檢測等一系列工序，自動化程度高、工作效率高，并且不需要人工干預，能節省人工成本，其整體設計合理、結構緊湊、使用方便，實用性強。

技術特征：

1.一種用于鎖電視機背板螺絲的多軸機器人，其特征在于，包括

2.根據權利要求1所述的用于鎖電視機背板螺絲的多軸機器人，其特征在于，所述第一安裝板的一側沿豎直方向還布置有第一滑軌，第一升降座滑動連接于第一滑軌上；所述升降驅動機構包括與第一安裝板一側上部連接的第一固定塊、安裝于第一固定塊上的第一升降氣缸、與第一升降氣缸的輸出軸連接的第一升降桿，以及與第一升降桿連接的第一連接塊；所述第一連接塊與第一升降座連接。

3.根據權利要求2所述的用于鎖電視機背板螺絲的多軸機器人，其特征在于，所述第一連接塊呈l型構造，第一連接塊的l型豎端一側與第一升降座連接，第一連接塊的l型橫端活動套設于第一升降桿的外壁上；所述第一升降桿的頂部和底部還分別設有第一限位臺、第二限位臺；所述第一升降桿的外壁還套設有第一彈簧，且第一彈簧的兩端分別與第一連接塊的l型橫端頂部，第一限位臺的底部抵接。

4.根據權利要求3所述的用于鎖電視機背板螺絲的多軸機器人，其特征在于，所述第一固定塊上還安裝有第一緩沖器，且第一緩沖器位于第一連接塊的l型豎端的上方；所述第一安裝板的下部還連接有第二固定塊；所述第二固定塊上還安裝有止位桿，且止位桿位于第一連接塊的l型豎端的下方；所述第一連接塊的l型豎端底部與止位桿對應處還安裝有硅膠塞。

5.根據權利要求1所述的用于鎖電視機背板螺絲的多軸機器人，其特征在于，還包括視覺定位機構；所述視覺定位機構包括安裝于第一安裝板上的光源連接架、安裝于光源連接架底部的光源組件、連接于光源連接架頂部的第一固定支架，以及安裝于第一固定支架一側并位于光源組件上方的檢測相機。

6.根據權利要求1所述的用于鎖電視機背板螺絲的多軸機器人，其特征在于，所述端部夾緊機構包括安裝于第一工作架上的x軸平移機構、與x軸平移機構連接的z軸升降機構、與z軸升降機構連接的z軸升降板，以及與z軸升降板連接的第一夾緊板；所述第一夾緊板的一端朝向產品傳輸線的上方延伸布置，且第一夾緊板的底部長度方向上還間隔安裝有若干第一限位輪。

7.根據權利要求1所述的用于鎖電視機背板螺絲的多軸機器人，其特征在于，所述第一工作架的一側中部還連接有第一連接架；所述第一連接架的一側向產品傳輸線的上方延伸布置，且第一連接架的一側長度方向上還間隔安裝有若干第二限位輪；所述產品傳輸線的另一側還設有第二工作架，且第二工作架上還安裝有y軸平移機構；所述y軸平移機構驅動連接有y軸平移板，且y軸平移板的一端朝向產品傳輸線的上方延伸布置；所述y軸平移板朝向產品傳輸線上方延伸布置的一端還連接有第二夾緊板，且第二夾緊板的底部長度方向上還間隔安裝有若干第三限位輪。

技術總結
本技術公開一種用于鎖電視機背板螺絲的多軸機器人，包括產品傳輸線，所述產品傳輸線的一側還設有第一工作架；鎖螺絲裝置，所述鎖螺絲裝置包括布置于第一工作架頂部的萬向機械臂、與萬向機械臂連接的第一安裝板，以及安裝于第一安裝板一側的鎖螺絲機構。本技術可實現產品的自動化定位、鎖螺絲及產品檢測等一系列工序，自動化程度高、工作效率高，并且不需要人工干預，能節省人工成本，其整體設計合理、結構緊湊、使用方便，實用性強。

技術研發人員：王懋鈺,吳海森
受保護的技術使用者：深圳市哈啰機器人科技有限公司
技術研發日：20240725
技術公布日：2025/4/28
