本技術涉及一種溫差式集尿袋尿位報警器，具體的說，是一種醫用輸尿、集尿袋尿位報警裝置。

背景技術：

1、病人在病床上無意識輸尿時，需要輸尿、集尿袋儲存病人尿液，當尿液達到一定高度，需要護理人員將尿液排出，護理人員要監視集尿袋尿位情況，耗費護理人員精力，影響護理人員休息，尤其是夜間，使用溫差式集尿袋尿位報警器后，尿位達到設定位置后，報警器會發出聲音報警，提醒護理人員將集尿袋內尿液排出。

技術實現思路

1、本實用新型的目的在于克服上述缺欠，提供一種實現方便，性能可靠且適用范圍廣的集尿袋尿位報警裝置。

2、為了實現上述目的，本實用新型采用的技術方案如下：

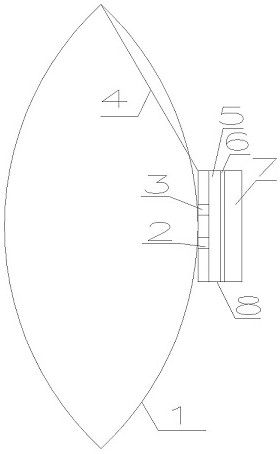

3、一種溫差式集尿袋尿位報警器包括電加熱帶、2個溫度傳感器、報警電路、電池充電電路、電池、變壓器、整流濾波電路，報警器殼體、電源適配器殼體和懸掛繩；報警器殼體內包含電加熱帶、2個溫度傳感器、報警電路、電池充電電路、電池；電源適配器殼體內包含變壓器、整流濾波電路；所述報警電路包括溫度檢測電路、單片機電路、聲音報警電路和消音電路；所述整流濾波電路給所述電加熱帶、報警電路、電池充電電路供電；所述電池充電電路給電池充電；所述2個溫度傳感器安裝在一條垂直線上，相距一定的距離，例如0.5厘米，所述2個溫度傳感器與所述溫度檢測電路通過導線連接；所述電加熱帶的溫度高于集尿袋的溫度，所述2個溫度傳感器安裝在所述集尿袋與所述電加熱帶之間，所述電加熱帶的熱量通過溫度傳感器傳遞給集尿袋；當所述溫度傳感器處于尿位以下時，熱量傳遞給集尿袋后傳遞給尿液，當溫度傳感器處于尿位以上時，熱量傳遞給集尿袋后傳遞給空氣，空氣的傳熱系數小于尿液的傳熱系數，所以處于尿位以下的溫度傳感器的溫度低于處于尿位以上溫度傳感器的溫度，當2個溫度傳感器的溫差超過設定值時，所述溫度檢測電路將溫度信號傳遞給單片機電路，單片機電路判斷后，發信號給聲音報警電路，聲音報警電路發出報警聲音，護理人員通過消音電路上的按鍵消音，所述懸掛繩將報警器殼體傾斜地和集尿袋掛在一起，通過懸掛繩的長度設定尿位報警位置。

4、所述電加熱帶包括不限于自調溫伴熱帶、電加熱器、陶瓷加熱器等形式的電加熱器。

5、所述溫度傳感器包括不限于pt100溫度傳感器、ds18b20數字溫度傳感器等形式的溫度傳感器。

技術特征：

1.一種溫差式集尿袋尿位報警器，其特征在于，包括電加熱帶、2個溫度傳感器、報警電路、電池充電電路、電池、變壓器、整流濾波電路、報警器殼體、電源適配器殼體和懸掛繩；報警器殼體內包含電加熱帶、2個溫度傳感器、報警電路、電池充電電路、電池；電源適配器殼體內包含變壓器、整流濾波電路；所述報警電路包括溫度檢測電路、單片機電路、聲音報警電路和消音電路；所述整流濾波電路給所述電加熱帶、報警電路、電池充電電路供電；所述電池充電電路給電池充電；所述2個溫度傳感器安裝在一條垂直線上，相距一定的距離，所述2個溫度傳感器與所述溫度檢測電路通過導線連接；所述電加熱帶的溫度高于集尿袋的溫度，所述2個溫度傳感器安裝在所述集尿袋與所述電加熱帶之間，所述電加熱帶的熱量通過溫度傳感器傳遞給集尿袋；當所述溫度傳感器處于尿位以下時，熱量傳遞給集尿袋后傳遞給尿液；當溫度傳感器處于尿位以上時，熱量傳遞給集尿袋后傳遞給空氣，空氣的傳熱系數小于尿液的傳熱系數，所以處于尿位以下的溫度傳感器的溫度低于處于尿位以上溫度傳感器的溫度，當2個溫度傳感器的溫差超過設定值時，所述溫度檢測電路將溫度信號傳遞給單片機電路，單片機電路判斷后，發信號給聲音報警電路，聲音報警電路發出報警聲音，護理人員通過消音電路上的按鍵消音，所述懸掛繩將報警器殼體傾斜地和集尿袋掛在一起，通過懸掛繩的長度設定尿位報警位置。

2.根據權利要求1所述的一種溫差式集尿袋尿位報警器，其特征在于，所述電加熱帶包括自調溫伴熱帶、電加熱器、陶瓷加熱器形式的電加熱器。

3.根據權利要求1所述的一種溫差式集尿袋尿位報警器，其特征在于，所述溫度傳感器包括pt100溫度傳感器、ds18b20數字溫度傳感器形式的溫度傳感器。

技術總結
本技術公開了一種溫差式集尿袋尿位報警器，解決了目前護理人員人工監視集尿袋尿位，影響護理人員休息的問題。本技術將電加熱帶與集尿袋之間安裝2個溫度傳感器，電加熱帶的溫度高于集尿袋的溫度，電熱帶的熱量通過溫度傳感器傳遞給集尿袋，當溫度傳感器在尿位以下時，熱量通過集尿袋直接傳遞給尿液，而當溫度傳感器在尿位以上時，熱量通過集尿袋傳遞給空氣，由于空氣的導熱系數小于尿液的導熱系數，因此，處于尿位以上的溫度傳感器的溫度高于處于尿位以下的溫度傳感器的溫度。當尿液到達2個溫度傳感器之間時，2個溫度傳感器之間溫度差超過某一設定值，報警器電路發出報警聲音。

技術研發人員：張洪彬
受保護的技術使用者：北京吉泰凱士儀表科技有限公司
技術研發日：20240307
技術公布日：2025/4/28
