本發明涉及護理設備，具體涉及一種耳鼻咽喉頭頸外科用可調支撐裝置。

背景技術：

1、耳鼻咽喉頭頸外科手術對頸部穩定性的要求很高，在耳鼻咽喉頭頸外科手術中，準確、穩定地定位和支撐患者的頸部是確保手術順利進行的關鍵，如南華大學碩士學位論文《間接喉鏡下喉咽腔暴露困難的相關因素分析》，網絡公開時間為2018年，所分析的喉咽腔的良好暴露有利于喉咽腔疾病的準確診斷,有利于手術操作的順利進行,有利于減少術中、術后并發癥。因此,喉咽腔暴露不良的預測對手術方式的選擇及順利進行顯得極為重要；另外比較常見的如甲狀腺手術、喉癌切除等，這些手術也需要精確暴露術野。

2、然而，在現有技術中，大多數支撐裝置在調整患者頸部時，難以精確控制其角度和姿態，尤其是當需要將頸部操作區域調整至水平狀態時，通常難以做到這一點，現有的裝置可能包括傳統頭枕、可調式支撐架和機械臂系統。傳統固定式頭枕的問題是不可調節，可調式支撐架可能只有單軸調節，而多軸機械臂系統雖然精準但成本高且操作復雜，如mizuhoosi?armored(矯形手術臺)，其主要也是用于全身整體的控制，面對主要針對耳鼻咽喉頭頸來說，成本過于高昂。因此相對常規的方案都難以確保患者頸部穩定在理想的狀態。尤其是在手術過程中，當需要精確的暴露手術區域時，頸部的不穩定或錯誤姿態會影響手術的視野，增加醫護人員操作的難度和風險。

3、如美國發明專利us20200100973a1所公開的一種用于將患者支撐在仰臥位以進行手術的患者支撐結構和使用該患者支撐結構的方法，中國發明專利cn109953864b中所公開的一種咽喉頭頸外科手術輔助支撐裝置，上述裝置中在對頭頸進行調節時，所采用的即利用頭部固定板或固定帶對患者的頭部進行簡單的夾持操作，從而實現對患者的頭部進行限位目的；在對患者進行頸部調節時，也僅能對患者的頸部進行簡單的頂撐操作，其調節角度有限，精度差；盡管提供了基本的角度調節功能，但由于缺乏精確的調節機制和穩定的支撐結構，患者頸部在操作時常會出現不必要的旋轉或傾斜。這種不穩定的姿態不僅妨礙了醫護人員的手術操作，也可能導致頸部組織的意外拉伸或損傷，影響手術效果，還存在三維空間調節能力不足，不能滿足臨床中不同患者差異的影響，以及術中的調整干擾手術流程的問題。

技術實現思路

1、一、要解決的技術問題

2、本發明是針對現有技術所存在的上述缺陷，特提出一種耳鼻咽喉頭頸外科用可調支撐裝置，解決現有頭頸支撐裝置無法對患者的頭頸進行有效且精準的限位調節以及調節后的頭頸易出現扭轉，所導致的頸部拉傷或損傷的技術問題。

3、二、技術方案

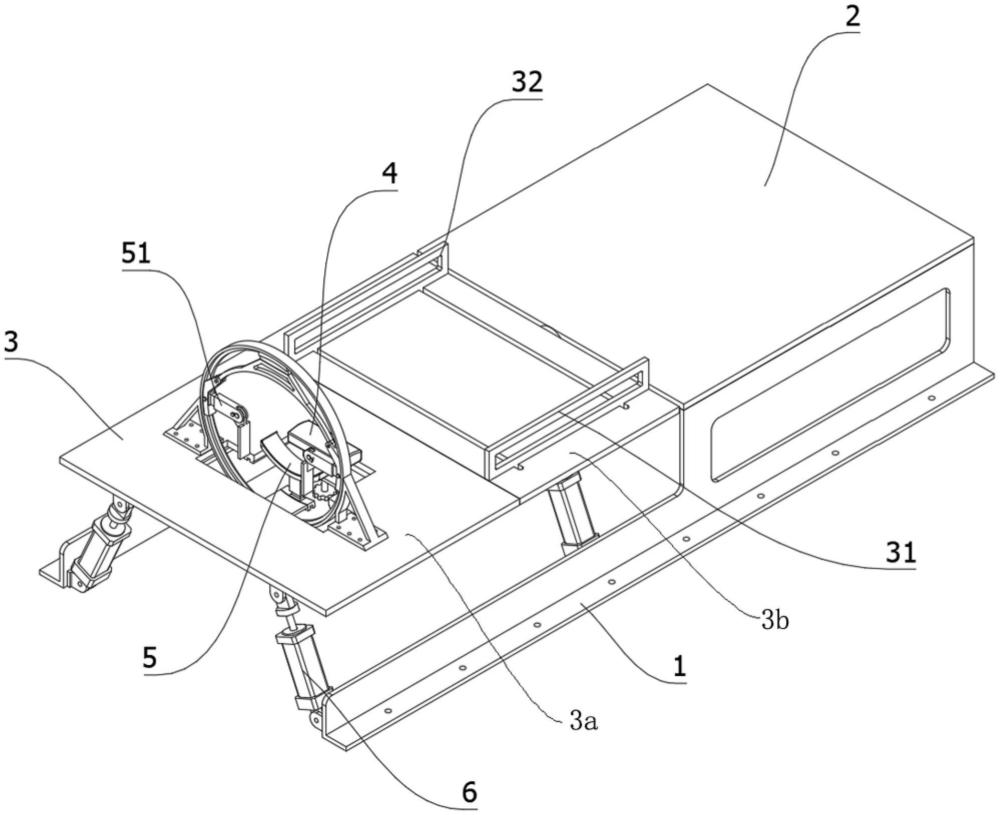

4、為解決上述技術問題，第一方面，本發明提供一種耳鼻咽喉頭頸外科用可調支撐裝置，用于對患者的頭頸進行支撐調節，包括：基架；固定托載架，固定托載架水平固定設置于基架上；活動托載架，活動托載架水平轉動設置于固定托載架的一端；頸部支撐裝置，頸部支撐裝置設置于活動托載架上且位于遠離固定托載架的一端；頭部限位裝置，頭部限位裝置設置于活動托載架上且位于頸部支撐裝置遠離固定托載架的一側；頭部限位裝置設有用于對患者的頭部進行傾斜調節的調節單元；以及，用于對患者頭部調節角度進行實時檢測的檢測單元；角度調節裝置，即通過角度傳感器進行檢測，角度調節裝置呈傾斜狀態固定設置于基架上且調節端與活動托載架的調節端鉸接。

5、進一步，為了更好地對患者頭部固定，頭部限位裝置還包括有用于對患者的頭部進行托載的托載單元；托載單元垂直設置于活動托載架上，且托載單元居中設置于活動托載架遠離固定托載架的一端；調節單元豎直設置于托載單元的一側調節單元托載單元；且調節單元設有能夠相向靠近或遠離患者頭部的第一限位組件和第二限位組件。

6、為了進一步提高可調節的范圍，托載單元包括有用于對患者的頭部進行托載的托載部；且托載部能夠根據托載需求縱向調節。

7、結合第一方面，為了實現更方便的角度調節，調節單元還包括有能夠引導第一限位組件和第二限位組件沿著托載單元周向轉動的引導環；以及，能夠同步驅使第一限位組件和第二限位組件沿著引導環軸線調節的同步調節架；同步調節架同軸轉動設置于引導環內，且同步調節架的兩端分別與第一限位組件和第二限位組件固定連接；引導環通過第一安裝架垂直固定設置于固定托載架上，即引導環能夠起到導軌的作用。

8、第二方面，為了實現對患者頭部的更好支撐，第一限位組件包括第二滑移架、第二引導桿、第二伸縮架、限位桿、第二鎖止螺栓和第三鎖止螺栓；第二滑移架滑動設置于引導環內；第二引導桿居中垂直設置于第二滑移架上；第二伸縮架滑動套設在第二引導桿外；限位桿鉸接設置于第二伸縮架的前端；第二鎖止螺栓螺接設置于第二滑移架外，用以鎖固調節至滑移行程的第二滑移架；第三鎖止螺栓螺接設置于第二伸縮架的前端一側，用以對調節至限位角度的限位桿進行限位固定。

9、在頭部固定的基礎上，對于頸部也需要提供相應的支撐，具體的，頸部支撐裝置包括有用于對患者頸部進行縱向頂撐的頂撐部以及能對頂撐部的頂撐位置及高度進行調節的調節組件，進一步，調節組件包括導向桿、驅動螺桿、驅動旋鈕、滑軌和滑板；滑軌設置有兩組，兩組滑軌沿著活動托載架的長邊方向平行固定設置于活動托載架的下表面；滑板橫跨設置于兩組滑軌之間且與兩組滑軌滑動配合；導向桿和驅動螺桿相對垂直設置于頂撐部的下表面，驅動螺桿與頂撐部的連接處呈轉動連接；導向桿和驅動螺桿的桿部均穿過滑板設置，導向桿與滑板滑動配合，驅動螺桿與滑板螺接配合；驅動旋鈕固定設置于驅動螺桿遠離頂撐部的一端。

10、結合第二方面，在活動托載架上還設有能夠分別對患者兩側進行限位的第一限位板和第二限位板；第一限位板和第二限位板沿著活動托載架的長邊方向平行設置于活動托載架的兩側。

11、第三方面，關于對活動托載架的傾角控制與對應的驅動通過角度調節裝置進行，角度調節裝置包括有能夠分別對活動托載架的兩側傾斜角度進行傾斜調節的第一直線驅動器和第二直線驅動器。活動托載架包括第一活動架和第二活動架，第二活動架位于第一活動架和固定托載架之間，第一活動架和第二活動架之間鉸接。

12、關于如何實現活動托載架的傾角驅動，第一直線驅動器位于第一活動架底部?jī)蓚?cè)，第二直線驅動器位于第二活動架底部?jī)蓚?cè)。當同步驅動同側的第一直線驅動器與第二直線驅動器，和/或同步驅動同側的第一直線驅動器與第二直線驅動器，第一活動架和第二活動架作為一整體同步朝一個方向傾斜。

13、在第三方面的某些實現方式中，為了進一步實現患者頸部的過伸，以達到更好的術野展示，第二直線驅動器與第二活動架的連接處靠近第一活動架和第二活動架的鉸接處，當同步驅動第二直線驅動器，第一活動架和第二活動架鉸接處向上頂起，從而實現對患者更多維度的調節及支撐。

14、可選的，引導環通過第一安裝架垂直固定設置于固定托載架上。

15、或者，為了進一步降低患者的不適感，引導環通過阻尼轉軸與第一安裝架鉸接，當?shù)谝换顒?dòng)架和第二活動架鉸接處向上頂起時，引導環在患者頭部壓力作用下可同步旋轉一定角度保持豎直向下，即實現對患者頭部的支撐始終是向上的狀態。

16、優選的，頸部支撐裝置上部?jī)?nèi)置至少一獨立氣囊，氣囊通過微型氣泵控制充放氣，通過對氣囊的充放氣更進一步控制患者頸部位置高度。同樣的，在限位桿外部包覆海綿或軟膠材質。

17、三、有益效果

18、與現有技術相比，本發明通過活動托載板、頭部限位裝置和角度調節裝置的配合將脖頸的調節動作轉移至患者腰部，使得患者脖頸的病理區在手術過程中始終保持穩定且水平向上設置，不會產生扭轉；有效避免了脖頸的扭轉或不穩定，解決了現有技術中脖頸扭轉所帶來的手術操作不便的技術問題。
