本技術涉及收集罐，尤其是一種便于單手操作的體液收集罐。

背景技術：

1、目前，在醫療領域，有一種專門用來收集病人在手術期間產生的體液的產品，這種產品一般都具有體液吸入口、負壓口、體液傾倒口以及傾倒口蓋，現有技術中，公告號為cn202219028u的專利文件公開了一種醫用體液負壓引流收集裝置，該收集裝置在使用時，由于負壓組件和引流組件的分別設置，導致其不便于進行單手操作，同時上述收集裝置不能多效抑制體液存儲時的異味流出率，且現有收集裝置不能實現體液收集時的濾液功能，基于此，本實用新型提供了一種便于單手操作的體液收集罐，以解決上述背景技術中提出的技術問題。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種便于單手操作的體液收集罐，解決了上述背景技術提出的現有收集裝置在使用時，由于負壓組件和引流組件的分別設置，導致其不便于進行單手操作，同時上述收集裝置不能多效抑制體液存儲時的異味流出率，且現有收集裝置不能實現體液收集時的濾液功能的問題。

2、本實用新型解決其技術問題所采用的技術方案是：一種便于單手操作的體液收集罐，包括蓋體，所述蓋體的底部螺紋安裝有罐體，所述蓋體的側面固定安裝有把手，所述把手的內部固定設置有與蓋體連通的負壓發生組件，所述把手的頂部安裝有引流接頭，所述把手的內部固定安裝有與引流接頭連通的導流管，所述蓋體的軸線位置安裝有泵筒，所述泵筒的內壁由上至下依次開設有相互隔絕的動力腔和濾液腔，所述濾液腔的表面與導流管連通，所述動力腔的內部安裝有通過負壓發生組件驅動的動力組件，所述濾液腔的底端轉動連通有通過動力組件驅動的濾液筒，所述濾液筒的周側面固定安裝有螺旋封葉，所述濾液筒的底部安裝有一組呈圓周陣列分布的鼓風葉片。

3、優選的，所述負壓發生組件包括開設于把手內部的負壓發生腔，所述負壓發生腔的周側面固定安裝有按壓囊，所述按壓囊的內部內襯有彈簧，所述負壓發生腔的周側面分別固定連通有負壓發生管和單向出氣管，所述負壓發生管的另一端與蓋體連通，所述單向出氣管的另一端與動力腔連通，所述負壓發生管的內部固定安裝有控制氣流單向流向負壓發生腔的閥體a，所述單向出氣管的內部固定安裝有控制氣流單向流出負壓發生腔的閥體b。

4、優選的，所述動力組件分別包括與動力腔連通的透氣管和轉動連接于泵筒軸線位置的泵軸，所述泵軸的周側面且對應動力腔內側的位置安裝有一組呈圓周陣列分布且與動力腔貼合的泵葉，所述泵軸的內壁轉動連接有內軸，所述內軸的底端與濾液筒固定連接，所述內軸的周側面且對應濾液筒內側的位置安裝有一組呈線性陣列分布的破碎刀盤，所述泵軸的周側面且對應濾液筒內側的位置安裝有一組呈圓周陣列分布的擾流桿，所述泵筒的內壁轉動連接有差速軸，所述差速軸的周側面固定安裝有差速錐齒，所述泵軸和內軸的頂部均固定安裝有從動錐齒，所述差速錐齒的錐齒面分別與兩個從動錐齒傳動連接。

5、優選的，兩個從動錐齒以差速錐齒的軸線所在水平面為軸呈對稱設置。

6、優選的，所述罐體為透明材質，所述罐體的表面固定設置有刻度，所述罐體的底部固定安裝有排污閥，所述把手的軸線與罐體的軸線平行。

7、本實用新型的有益效果是：

8、(1)本實用新型通過把手與引流接頭的同側設置及負壓發生組件在把手上的集成結構設置，使得本體液收集裝置便于進行單手操作。

9、(2)本實用新型中濾液筒工作時，鼓風葉片的鼓風方向向下，繼而通過正壓抑制體液存儲時所產生的異味，且濾液筒轉動時，螺旋封葉的輸送方向向下，通過螺旋封葉的輸送方向向下設置及螺旋封葉的多螺旋狀結構設置，從而能夠在體液存儲時對體液產生的異味進行層層封堵抑制，從而有效降低體液異味的溢出率。

10、(3)本實用新型通過破碎刀盤的設置，從而實現對體液內大塊雜質的細化，繼而有效降低濾液筒的被堵塞率并提高體液的收集效率，通過擾流桿的設置，則能進一步降低污物對濾液筒的堵塞率并提高體液由濾液筒的濾出效率。

技術特征：

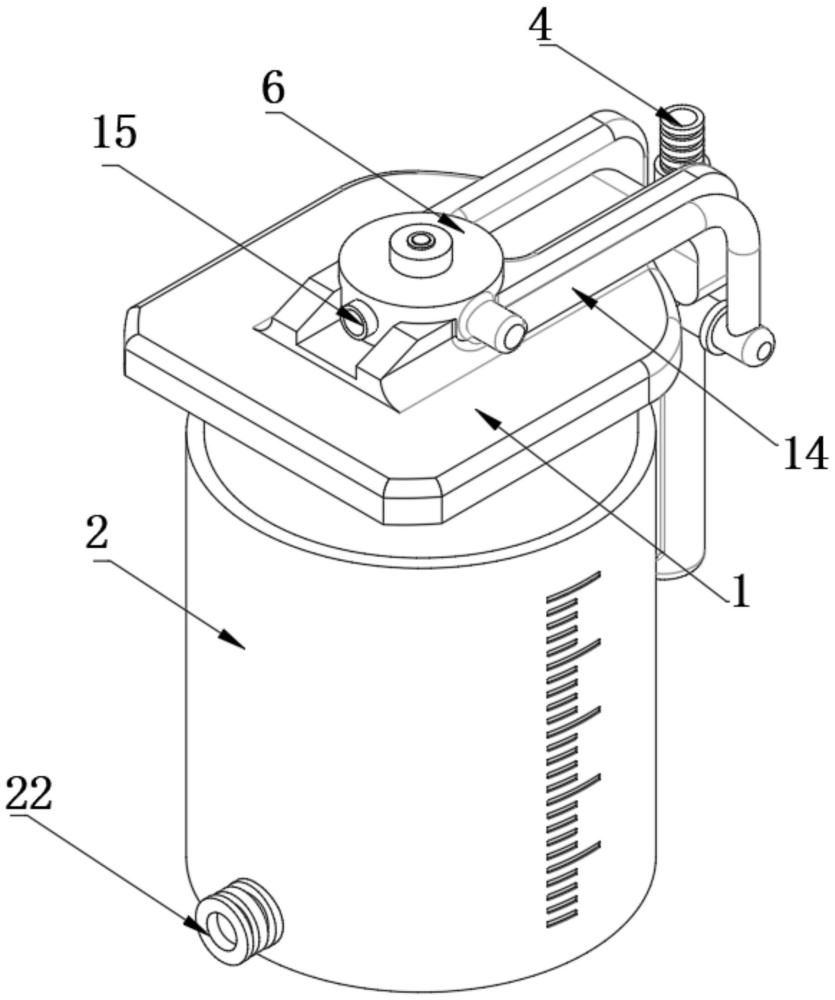

1.一種便于單手操作的體液收集罐，包括蓋體(1)，其特征是：所述蓋體(1)的底部螺紋安裝有罐體(2)，所述蓋體(1)的側面固定安裝有把手(3)，所述把手(3)的內部固定設置有與蓋體(1)連通的負壓發生組件，所述把手(3)的頂部安裝有引流接頭(4)，所述把手(3)的內部固定安裝有與引流接頭(4)連通的導流管(5)，所述蓋體(1)的軸線位置安裝有泵筒(6)，所述泵筒(6)的內壁由上至下依次開設有相互隔絕的動力腔和濾液腔(7)，所述濾液腔(7)的表面與導流管(5)連通，所述動力腔的內部安裝有通過負壓發生組件驅動的動力組件，所述濾液腔(7)的底端轉動連通有通過動力組件驅動的濾液筒(8)，所述濾液筒(8)的周側面固定安裝有螺旋封葉(9)，所述濾液筒(8)的底部安裝有一組呈圓周陣列分布的鼓風葉片(10)。

2.根據權利要求1所述的一種便于單手操作的體液收集罐，其特征是：所述負壓發生組件包括開設于把手(3)內部的負壓發生腔(11)，所述負壓發生腔(11)的周側面固定安裝有按壓囊(12)，所述按壓囊(12)的內部內襯有彈簧，所述負壓發生腔(11)的周側面分別固定連通有負壓發生管(13)和單向出氣管(14)，所述負壓發生管(13)的另一端與蓋體(1)連通，所述單向出氣管(14)的另一端與動力腔連通，所述負壓發生管(13)的內部固定安裝有控制氣流單向流向負壓發生腔(11)的閥體a，所述單向出氣管(14)的內部固定安裝有控制氣流單向流出負壓發生腔(11)的閥體b。

3.根據權利要求1所述的一種便于單手操作的體液收集罐，其特征是：所述動力組件分別包括與動力腔連通的透氣管(15)和轉動連接于泵筒(6)軸線位置的泵軸(16)，所述泵軸(16)的周側面且對應動力腔內側的位置安裝有一組呈圓周陣列分布且與動力腔貼合的泵葉(17)，所述泵軸(16)的內壁轉動連接有內軸(18)，所述內軸(18)的底端與濾液筒(8)固定連接，所述內軸(18)的周側面且對應濾液筒(8)內側的位置安裝有一組呈線性陣列分布的破碎刀盤(19)，所述泵軸(16)的周側面且對應濾液筒(8)內側的位置安裝有一組呈圓周陣列分布的擾流桿(20)，所述泵筒(6)的內壁轉動連接有差速軸(21)，所述差速軸(21)的周側面固定安裝有差速錐齒，所述泵軸(16)和內軸(18)的頂部均固定安裝有從動錐齒，所述差速錐齒的錐齒面分別與兩個從動錐齒傳動連接。

4.根據權利要求3所述的一種便于單手操作的體液收集罐，其特征是：兩個從動錐齒以差速錐齒的軸線所在水平面為軸呈對稱設置。

5.根據權利要求1所述的一種便于單手操作的體液收集罐，其特征是：所述罐體(2)為透明材質，所述罐體(2)的表面固定設置有刻度，所述罐體(2)的底部固定安裝有排污閥(22)，所述把手(3)的軸線與罐體(2)的軸線平行。

技術總結
本技術公開了一種便于單手操作的體液收集罐，涉及收集罐技術領域，包括蓋體，蓋體的底部螺紋安裝有罐體，蓋體的側面固定安裝有把手，把手的內部固定設置有與蓋體連通的負壓發生組件，把手的頂部安裝有引流接頭，把手的內部固定安裝有與引流接頭連通的導流管，蓋體的軸線位置安裝有泵筒，泵筒的內壁由上至下依次開設有相互隔絕的動力腔和濾液腔。本技術通過把手與引流接頭的同側設置及負壓發生組件在把手上的集成結構設置，使得本體液收集裝置便于進行單手操作。

技術研發人員：陳磊,王中寧,趙陽
受保護的技術使用者：江蘇愛芮斯醫療科技有限責任公司
技術研發日：20240416
技術公布日：2025/4/28
