本技術涉及呼吸機的，特別是管路支架的。

背景技術：

1、在現代臨床醫學上，呼吸機作為一項能人工替代自主通氣功能的有效手段，已普遍用于各種原因所致的呼吸衰竭、大手術期間的麻醉呼吸管理、呼吸支持治療和急救復蘇中，在現代醫學領域內占有十分重要的位置。它能夠起到預防和治療呼吸衰竭，減少并發癥，挽救及延長病人生命。

2、呼吸機的管路一般都是通過管道支架固定，再通過氣插管與寸帶固定在病患的口鼻部?，F有的呼吸機管道支架一般為弧形槽，管道放置在弧形槽中。這種管道支架不能很好地對管道進行限位，患者動作幅度較大時，移動的管道容易從支架上掉落。

技術實現思路

1、本實用新型的目的就是解決現有技術中的問題，提出一種呼吸機管路支架，能夠解決以上問題。

2、為實現上述目的，本實用新型提出了一種呼吸機管路支架，包括連接支架和管路支架，所述連接支架的一端設有安裝框，另一端設有管路支架，所述安裝框上螺紋安裝有安裝螺栓，所述管路支架包括安裝架，所述安裝架的底部中間處開設有t形滑槽，所述t形滑槽中對稱安裝有兩個固定架，所述固定架的內側設有弧形半槽，所述固定架的外側設有放置架，所述放置架內設有圓弧槽，所述圓弧槽的頂部連接有開槽，所述安裝架的兩側設有能夠調節長度的調節桿，所述調節桿的底部安裝有限位滑輪，所述限位滑輪位于開槽的正上方。

3、作為優選，所述安裝架的側面安裝有固定螺栓，所述固定螺栓從側面對固定架進行固定。

4、作為優選，所述調節桿包括螺紋套筒和螺紋柱，所述螺紋套筒轉動安裝在安裝架上，所述螺紋套筒內螺紋安裝有螺紋柱，所述螺紋柱貫穿所述安裝架設置，所述螺紋柱的底部安裝有限位滑輪。

5、作為優選，所述安裝框的頂部設有安裝筒，所述連接支架的底部設有插柱，所述安裝筒的側面安裝有調節螺栓。

6、作為優選，所述連接支架包括第一連接桿、第二連接桿和彎折桿，所述第一連接桿與安裝框相連接，所述第一連接桿的頂部轉動安裝有第二連接桿，所述第二連接桿的頂部轉動安裝有彎折桿，所述安裝架與彎折桿連接。

7、本實用新型的有益效果：本實用新型通過在兩個放置架的上方設置可以調節高度的限位滑輪，將管道放置到圓弧中后，將限位滑輪向下調節，使滑輪與管道的上方抵接，這樣在管道前后移動時，管道不會槽中脫出，滑輪的滾動也不阻礙管道的移動；固定架的位置可以調節移動，兩個弧形半槽之間的可以夾持不同尺寸的單管；連接支架可以夾持在床上或者呼吸機上，使管路支架可以安裝在合適的角度，方便管道連接。

8、本實用新型的特征及優點將通過實施例結合附圖進行詳細說明。

技術特征：

1.一種呼吸機管路支架，其特征在于：包括連接支架（1）和管路支架（2），所述連接支架（1）的一端設有安裝框（14），另一端設有管路支架（2），所述安裝框（14）上螺紋安裝有安裝螺栓（3），所述管路支架（2）包括安裝架（4），所述安裝架（4）的底部中間處開設有t形滑槽（5），所述t形滑槽（5）中對稱安裝有兩個固定架（6），所述固定架（6）的內側設有弧形半槽（7），所述固定架（6）的外側設有放置架（8），所述放置架（8）內設有圓弧槽，所述圓弧槽的頂部連接有開槽，所述安裝架（4）的兩側設有能夠調節長度的調節桿（9），所述調節桿（9）的底部安裝有限位滑輪（10），所述限位滑輪（10）位于開槽的正上方。

2.如權利要求1所述的呼吸機管路支架，其特征在于：所述安裝架（4）的側面安裝有固定螺栓（41），所述固定螺栓（41）從側面對固定架（6）進行固定。

3.如權利要求1所述的呼吸機管路支架，其特征在于：所述調節桿（9）包括螺紋套筒（91）和螺紋柱（92），所述螺紋套筒（91）轉動安裝在安裝架（4）上，所述螺紋套筒（91）內螺紋安裝有螺紋柱（92），所述螺紋柱（92）貫穿所述安裝架（4）設置，所述螺紋柱（92）的底部安裝有限位滑輪（10）。

4.如權利要求1所述的呼吸機管路支架，其特征在于：所述安裝框（14）的頂部設有安裝筒，所述連接支架（1）的底部設有插柱，所述安裝筒的側面安裝有調節螺栓。

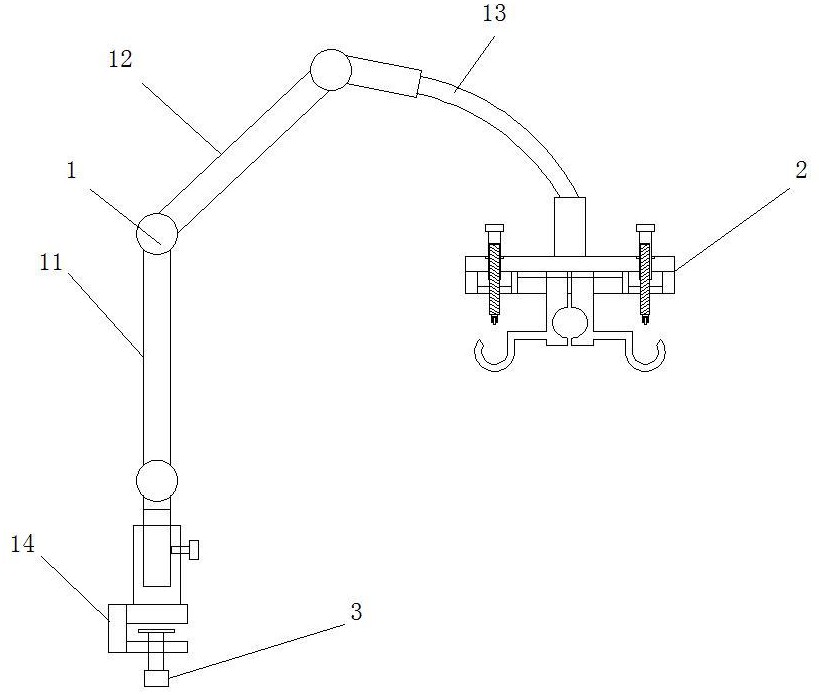

5.如權利要求1所述的呼吸機管路支架，其特征在于：所述連接支架（1）包括第一連接桿（11）、第二連接桿（12）和彎折桿（13），所述第一連接桿（11）與安裝框（14）相連接，所述第一連接桿（11）的頂部轉動安裝有第二連接桿（12），所述第二連接桿（12）的頂部轉動安裝有彎折桿（13），所述安裝架（4）與彎折桿（13）連接。

技術總結
本技術公開了一種呼吸機管路支架，包括連接支架和管路支架，所述連接支架的一端設有安裝框，另一端設有管路支架，所述管路支架包括安裝架，所述安裝架的底部中間處開設有T形滑槽，所述T形滑槽中對稱安裝有兩個固定架，所述固定架的內側設有弧形半槽，所述固定架的外側設有放置架，所述放置架內設有圓弧槽，所述圓弧槽的頂部連接有開槽，所述安裝架的兩側設有能夠調節長度的調節桿，所述調節桿的底部安裝有限位滑輪。本技術通過在兩個放置架的上方設置可以調節高度的限位滑輪，將管道放置到圓弧中后，將限位滑輪向下調節，使滑輪與管道的上方抵接，這樣在管道前后移動時，管道不會槽中脫出，滑輪的滾動也不阻礙管道的移動。

技術研發人員：余瑩琦
受保護的技術使用者：金華市中心醫院
技術研發日：20240422
技術公布日：2025/4/28
