本技術涉及在潔凈工程中風管連接的，尤其涉及一種用于潔凈工程的全密封連接風管及成品保護裝置。

背景技術：

1、潔凈工程通風系統可能涉及到有毒有害氣體、細菌病毒、異味等，對風管漏風量和潔凈度的要求高于一般工程。傳統的風管連接方法是在風管接口截面襯墊條形密封膠條。此類方法雖然可行，但是在密封膠條始末處會產生縫隙，且轉角處會由于墊料的拉伸而導致墊料厚度小于其他地方的厚度，容易造成泄漏。因此，這種襯墊密封膠條的風管連接方法不利于潔凈環境的形成，難以滿足潔凈工程的需求。

2、另一方面，傳統風管連接一般在加工區將單節風管加工成型后，運輸到現場進行安裝連接。潔凈工程對風管的潔凈度要求較高，加工區應潔凈無塵。風管加工完成后，必須用塑料薄膜將兩端敞口覆蓋，運輸到現場安裝連接。安裝完成后，重新用塑料薄膜將風管敞口覆蓋。因此，潔凈風管施工應盡量減少施工現場的施工內容和時長，將大部分預制加工工作安排在相對潔凈的加工區。但是，風管材料的厚度、強度一般較低，預制加工后長度質量積大，在搬運過程中容易出現應力集中的情況，破壞風管連接結構的嚴密性。

技術實現思路

1、本實用新型提出的一種避免造成泄漏的連接方式，且減少搬運過程中集中應力情況的用于潔凈工程的全密封連接風管及成品保護裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：

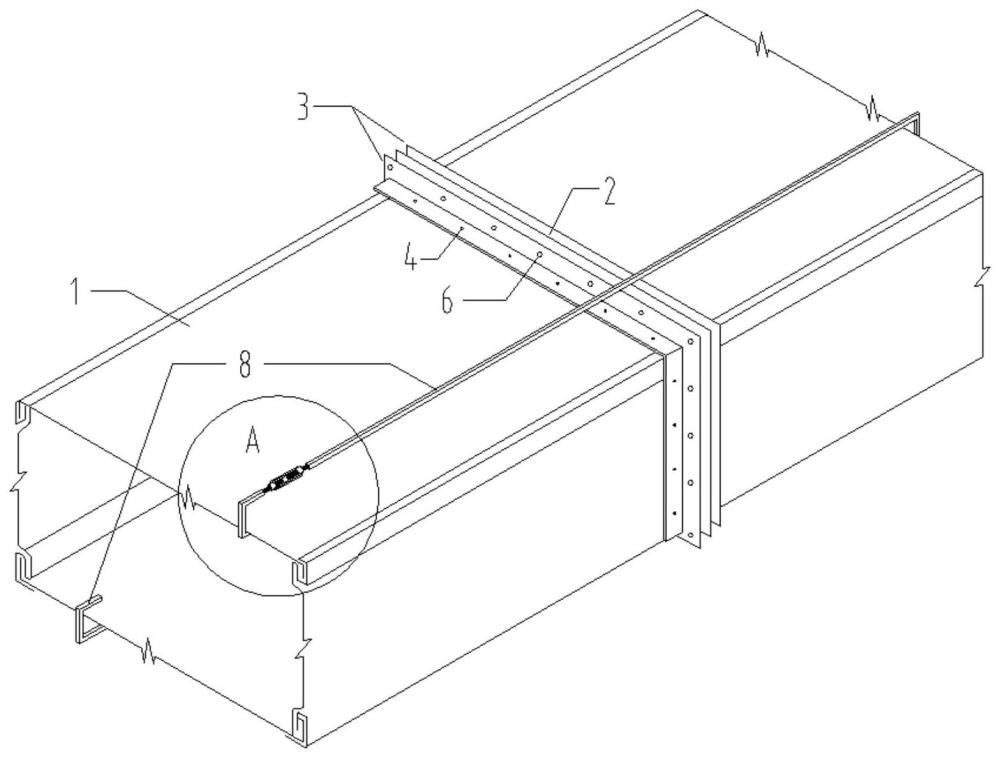

3、一種用于潔凈工程的全密封連接風管及成品保護裝置，用于連接多個風管，包括風管密封連接部，用于連接多個所述風管；以及成品保護裝置，用于連接至少兩個風管，形成風管組；所述風管密封連接部包括角鋼法蘭和成品密封圈，所述角鋼法蘭設置在多個所述風管端部的開口位置，所述成品密封圈采用一體成型，設置在相鄰所述風管的角鋼法蘭之間。

4、優選地，所述成品保護裝置至少設置兩組，兩組所述成品保護裝置分別錯開設置在風管組的對側。

5、優選地，所述成品保護裝置包括掛鉤一、收緊器和桿身；所述桿身的一端設有掛鉤二，所述掛鉤二與掛鉤一結構相同，所述掛鉤二與掛鉤一分別鉤扣在風管組的兩端開口上，利用收緊器連接掛鉤一和桿身。

6、優選地，所述掛鉤一的一端連接螺桿一，所述桿身的另一端連接螺桿二，所述收緊器的兩端采用內螺紋，利用收緊器兩端的內螺紋連接桿身與掛鉤一。

7、優選地，所述角鋼法蘭包括相互連接的組合法蘭條和角連接件，所述組合法蘭條和角連接件的連接處通過密封膠二密封連接。

8、優選地，所述角鋼法蘭通過鉚釘連接風管的端部，所述角鋼法蘭與定鉚釘間距不大于150mm。

9、優選地，所述風管與鉚釘的接縫處涂覆有密封膠一。

10、優選地，所述成品密封圈與相鄰的所述角鋼法蘭通過鎖緊機構連接。

11、優選地，所述鎖緊機構包括螺栓和螺母，所述螺栓依次穿設過一個角鋼法蘭、成品密封圈和另一個角鋼法蘭，并利用螺母將三個構件鎖緊。

12、與現有技術相比，本實用新型的有益效果是：

13、(1)本實用新型采用一體成型的成品密封圈取代傳統的條形密封膠條，其尺寸根據風管的開口口徑尺寸定制，整體無縫隙且厚度均勻。相比于傳統的條形密封膠條，成品密封圈不存在始末連接處的縫隙，轉角處不會產生拉伸而厚度不均勻的情況。使用本實用新型連接的風管，縫隙數量和漏風量明顯減少，更能滿足潔凈工程的使用要求，更有利于形成潔凈環境。

14、(2)本實用新型通過風管成品保護裝置，解決在預制風管搬運過程中應力集中，破壞風管連接結構嚴密性的問題。可以在潔凈加工區完成兩節或以上風管的拼裝連接工作，減少在施工現場的施工內容和時長，減小風管被污染的可能性，滿足潔凈工程的使用要求，有利于形成潔凈環境。

技術特征：

1.一種用于潔凈工程的全密封連接風管及成品保護裝置，用于連接多個風管(1)，其特征在于，

2.根據權利要求1所述的一種用于潔凈工程的全密封連接風管及成品保護裝置，其特征在于，

3.根據權利要求2所述的一種用于潔凈工程的全密封連接風管及成品保護裝置，其特征在于，

4.根據權利要求3所述的一種用于潔凈工程的全密封連接風管及成品保護裝置，其特征在于，所述掛鉤一(81)的一端連接螺桿一，所述桿身(83)的另一端連接螺桿二，所述收緊器(82)的兩端采用內螺紋，利用收緊器(82)兩端的內螺紋連接桿身(83)與掛鉤一(81)。

5.根據權利要求1所述的一種用于潔凈工程的全密封連接風管及成品保護裝置，其特征在于，所述角鋼法蘭(3)包括相互連接的組合法蘭條(31)和角連接件(32)，所述組合法蘭條(31)和角連接件(32)的連接處通過密封膠二(33)密封連接。

6.根據權利要求5所述的一種用于潔凈工程的全密封連接風管及成品保護裝置，其特征在于，所述角鋼法蘭(3)通過鉚釘(4)連接風管(1)的端部，所述角鋼法蘭(3)與定鉚釘(4)間距不大于150mm。

7.根據權利要求6所述的一種用于潔凈工程的全密封連接風管及成品保護裝置，其特征在于，所述風管(1)與鉚釘(4)的接縫處涂覆有密封膠一(5)。

8.根據權利要求5所述的一種用于潔凈工程的全密封連接風管及成品保護裝置，其特征在于，所述成品密封圈(2)與相鄰的所述角鋼法蘭(3)通過鎖緊機構連接。

9.根據權利要求8所述的一種用于潔凈工程的全密封連接風管及成品保護裝置，其特征在于，所述鎖緊機構包括螺栓(6)和螺母(7)，所述螺栓(6)依次穿設過一個角鋼法蘭(3)、成品密封圈(2)和另一個角鋼法蘭(3)，并利用螺母(7)將三個構件鎖緊。

技術總結
本技術公開了一種用于潔凈工程的全密封連接風管及成品保護裝置，用于連接多個風管，包括風管密封連接部，用于連接多個所述風管；以及成品保護裝置，用于連接至少兩個風管，形成風管組；所述風管密封連接部包括角鋼法蘭和成品密封圈，所述角鋼法蘭設置在多個所述風管本體端部的開口位置，所述成品密封圈采用一體成型，設置在相鄰所述風管本體的角鋼法蘭之間。本技術采用一體成型的成品密封圈取代傳統的條形密封膠條，其尺寸根據風管的開口口徑尺寸定制，整體無縫隙且厚度均勻。本技術通過在風管上的對側安裝成品保護裝置，解決在預制風管搬運過程中應力集中，破壞風管連接結構嚴密性的問題。

技術研發人員：何家拓,潘國忠,駱志偉,曹曉程,王秀娟,劉文勝,崔廣進,陳旭,賴月燕
受保護的技術使用者：上海市安裝工程集團有限公司
技術研發日：20240422
技術公布日：2025/4/28
