本發明涉及測量尺，尤其涉及一種面部測量尺。

背景技術：

1、目前，隨著醫療、美容、整形等領域的快速發展，面部測量成為了這些領域中不可或缺的一部分。面部測量對于評估面部結構、制定手術計劃以及正畸及正頜方案設計都具有重要的意義。

2、目前面部的測量方法有直接測量法和間接測量法。直接測量法是用直尺、卡尺等工具直接進行測量，間接測量法可通過二維或三維攝影獲取被測者面部的光學圖像，再通過軟件在光學圖像上進行測量。

3、直接測量法需要用到實體的量具。專利cn214856715u公布了一種面部測量尺，其包括測量尺體、直尺柄、彈簧、指扣、固尺螺桿、指環、直尺、平尺刻度尺組成，直尺柄置于彈簧中，與直尺相連，指扣置于直尺柄頂端壓住彈簧，直尺滑動置于測量尺體內，通過固尺螺桿固定直尺而讀數值，測量尺體上有指孔，并標有平尺刻度尺。該裝置主要用于術前和術中面部數據的測量，能夠快速精確的將所需測量位置的長度、寬度和凹凸高度測量出來，既能縮短手術時間，又能精確數據，降低醫療風險，操作簡單，方便，成本低廉。專利cn210077667u公布了一種臉部測量面部尺，包括固定架、位于固定架豎向的豎向板以及位于固定架橫向的橫向板，橫向板和豎向板表面均套接有活動塊且活動塊底部固定連接有豎板，固定架上設置有滑槽，滑槽內滑動連接有滑塊，滑塊底部連接有伸縮套管。該臉部測量面部尺，橫向板和豎向板的放置，能對臉部的長度和寬度進行測量，且滑塊在滑槽上滑動，配合伸縮套管的伸縮能對鼻子的寬度和高度測量，一人可操作完成，測量方法簡單，測量數據精準。

4、隨著科技發展的不同進步，量尺的形式也不再拘泥于直尺、圓規等實物的形式。隨著人臉3d識別技術的興起，整形手術等需要測量并設計臉部數據的方式也變得更加方便。發明專利cn101347332公開了一種人臉三維面形數字化測量系統及其方法。該方法基于復合結構光投影技術，復合結構光條紋由幾個不同頻率的載頻分別調制與其方向垂直的幾幀具有相位差的正弦條紋并疊加形成，只需采集一幀人臉調制的復合結構光條紋光柵圖像，通過二維傅里葉變換及頻域二維帶通濾波，并進行逆傅里葉變換，即可從一幀復合條紋中提取出幾幀具有相移的簡單正弦條紋，之后利用相位測量輪廓術中的傳統相移技術來重建目標人臉的三維面形。該方法能方便的獲取準確的人臉數字化三維輪廓，為人臉整形美容外科手術帶來新的測量方法和評估手段，促進醫學整形美容的數字化進程。在完成了人臉三維的掃描后，更需要通過相關技術手段對重建的真實臉部進行數據調整，為客戶帶來滿意體驗。專利cn111127642a涉及了一種人臉三維重建方法。該方法采用rgb激光掃面的方法進行彩色三維重建。首先，以直接標定的方法，建立數碼相機采樣圖片的像素坐標系與世界坐標系的映射關系；利用相機拍攝的三色激光照明下的標準色板圖像，標定數碼相機對三原色的感光曲線，即建立相機三原色記錄值與標準值之間的關系。然后，以人臉為目標，提出從獲取掃描數據到進行三維重建的完整方法。最后將生成人臉術后預覽模型過程中調整過的目標參數輸入上位機中，在醫生進行手術時實時的提示面部具體區域待調整的大小、深度、角度，輔助醫生更加精細完美的完成面部整形手術，將重建完畢的數字化人臉三維模型用于整形手術的制定方案、提前預覽和輔助手術過程。有效的提高用戶對美容美化手術的參與度、滿意度，提升醫生進行美容美化手術的精準度。

5、傳統的直接測量法使用實體量具測量，臨床應用方便，但是受被測者頭位及測量者的技能和經驗等因素影響較大，因此可重復性差，精確度不高，改進的技術在一定程度上提高了測量的精確度，實現了一尺多用，但是測量的數據不夠全面，對面部的對稱性及面下部的測量不夠便捷。新興的數字化間接測量手段具有較高的精確度，但是需要借助專業的設備和測量軟件，且程序繁瑣，臨床上使用不夠便捷，特別是三維的攝影設備往往價格昂貴，限制了其推廣應用。

技術實現思路

1、為了解決現有技術中存在的某種或某些技術問題，本申請的目的在于提供一種面部測量尺，程序簡單，使用便捷，價格便宜，方便推廣使用。

2、為解決上述現有的技術問題，本申請的目的之一采用如下技術方案實現：

3、一種面部測量尺，其包括垂直桿，還包括固定設置于所述垂直桿后側壁上部的垂直刻度尺一、固定設置于所述垂直桿后側壁下部的垂直刻度尺二、限位滑動設置于所述垂直桿與所述垂直刻度尺一之間的頂部定點組件、限位滑動設置于所述垂直桿與所述垂直刻度尺一之間且位于所述頂部定點組件下側的中心定點組件、限位滑動設置于所述垂直桿與所述垂直刻度尺二之間且位于所述中心定點組件下側的對稱測量組件、限位滑動設置于所述垂直桿與所述垂直刻度尺二之間且位于所述對稱測量組件下側的底部定點組件，所述頂部定點組件與面部上的發際線相對應，所述中心定點組件與面部上的眉心相對應，所述對稱測量組件與面部上的部件相對應，所述底部定點組件與面部上的下巴相對應。

4、進一步地，所述頂部定點組件包括套設于所述垂直桿與所述垂直刻度尺一之間的滑動卡扣三、固定設置于所述滑動卡扣三前端的頭靠、螺接于所述滑動卡扣三上且能夠頂緊所垂直桿的螺釘。

5、進一步地，所述中心定點組件包括套設于所述垂直桿與所述垂直刻度尺一之間的滑動卡扣二、左右對稱設置于所述滑動卡扣二左右兩端的水平板一、螺接于所述滑動卡扣二上且能夠頂緊所述垂直桿的螺釘。

6、進一步地，所述對稱測量組件包括套設于所述垂直桿與所述垂直刻度尺二之間的滑動卡扣四、固定設置于所述滑動卡扣四上的水平刻度尺、左右對稱活動套設于所述水平刻度尺上的兩個頰片、螺接于所述滑動卡扣四上且能夠頂緊所述垂直桿的螺釘。

7、進一步地，所述底部定點組件包括套設于所述垂直桿與所述垂直刻度尺二之間的滑動卡扣五、固定設置于所述滑動卡扣五前端的頦托、螺接于所述滑動卡扣五上且能夠頂緊所述垂直桿的螺釘。

8、進一步地，所述垂直桿上還設有掛耳支撐組件，所述掛耳支撐組件包括套設于所述垂直桿與所述垂直刻度尺一之間的滑動卡扣一、左右對稱開設于所述滑動卡扣一左右兩端的兩個面弓、開設于所述面弓上的兩個開槽、貫穿設置于所開槽處的l形耳塞、設置于所述面弓前后兩側且與所述l形耳塞相對應的兩個螺塊，所述螺塊與所述l形耳塞相螺接、螺接于所述滑動卡扣一上且能夠頂緊所述垂直桿的螺釘。

9、進一步地，所述滑動卡扣一的后側壁上固定設有水平儀。

10、相比現有技術，本實用新型的有益效果在于：

11、(1)在使用時使頂部定點組件與面部上的發際線相對應，使中心定點組件與面部上的眉心相對應，使對稱測量組件與面部上的鼻尖相對應，使底部定點組件與面部上的下巴相對應，從而該測量尺能夠通過頂部定點組件與中心定點組件之間的距離來測量從發際線到眉心之間的數據，通過對稱測量組件與底部定點組件之間的距離來測量鼻尖與下巴之間的數據，程序簡單，使用便捷，價格便宜，方便推廣使用，相比于現有技術，解決了程序繁瑣，臨床上使用不夠便捷，特別是三維的攝影設備往往價格昂貴，限制了其推廣應用的技術問題。

技術特征：

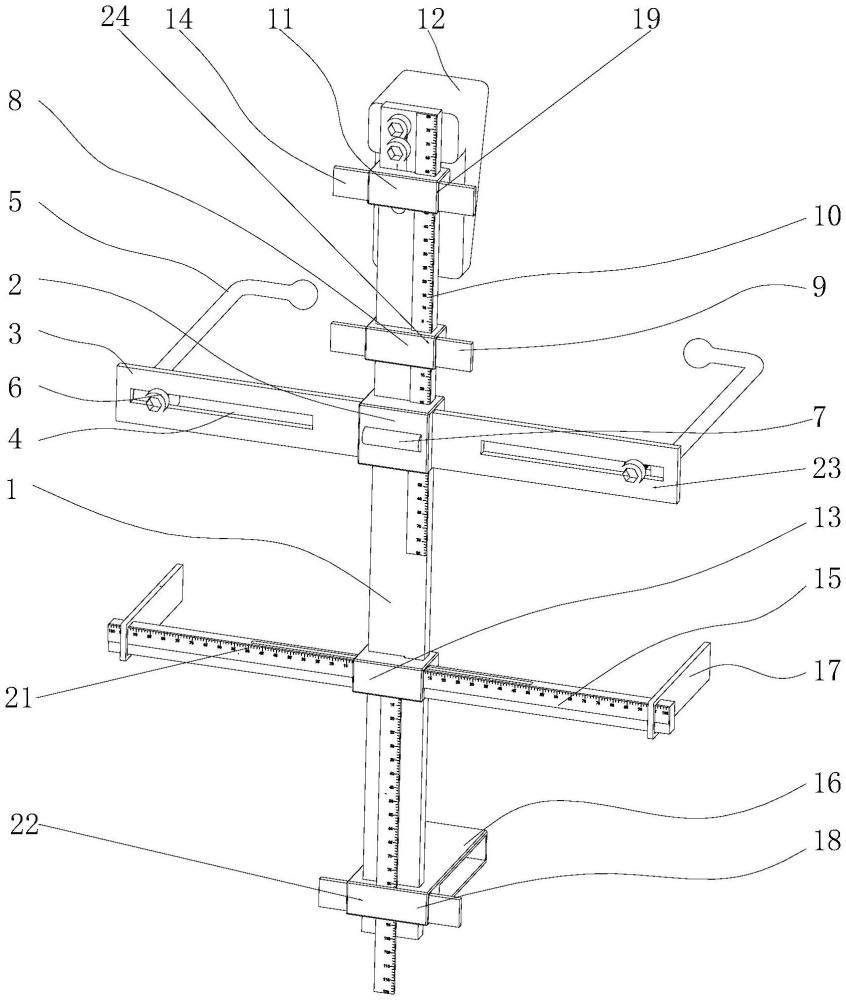

1.一種面部測量尺，包括垂直桿(1)，其特征在于：還包括固定設置于所述垂直桿(1)后側壁上部的垂直刻度尺一(10)、固定設置于所述垂直桿(1)后側壁下部的垂直刻度尺二、限位滑動設置于所述垂直桿(1)與所述垂直刻度尺一(10)之間的頂部定點組件(19)、限位滑動設置于所述垂直桿(1)與所述垂直刻度尺一(10)之間且位于所述頂部定點組件(19)下側的中心定點組件(24)、限位滑動設置于所述垂直桿(1)與所述垂直刻度尺二之間且位于所述中心定點組件(24)下側的對稱測量組件(21)、限位滑動設置于所述垂直桿(1)與所述垂直刻度尺二之間且位于所述對稱測量組件(21)下側的底部定點組件(22)，所述頂部定點組件(19)與面部上的發際線相對應，所述中心定點組件(24)與面部上的眉心相對應，所述對稱測量組件(21)與面部上的部件相對應，所述底部定點組件與面部上的下巴相對應。

2.根據權利要求1所述的部測量尺，其特征在于：所述頂部定點組件(19)包括套設于所述垂直桿(1)與所述垂直刻度尺一(10)之間的滑動卡扣三(11)、固定設置于所述滑動卡扣三(11)前端的頭靠(12)、螺接于所述滑動卡扣三(11)上且能夠頂緊所垂直桿(1)的螺釘(20)。

3.根據權利要求1所述的一種面部測量尺，其特征在于：所述中心定點組件(24)包括套設于所述垂直桿(1)與所述垂直刻度尺一(10)之間的滑動卡扣二(8)、左右對稱設置于所述滑動卡扣二(8)左右兩端的水平板一(9)、螺接于所述滑動卡扣二(8)上且能夠頂緊所述垂直桿(1)的螺釘(20)。

4.根據權利要求1所述的一種面部測量尺，其特征在于：所述對稱測量組件(21)包括套設于所述垂直桿(1)與所述垂直刻度尺二之間的滑動卡扣四(13)、固定設置于所述滑動卡扣四(13)上的水平刻度尺(15)、左右對稱活動套設于所述水平刻度尺(15)上的兩個頰片(17)、螺接于所述滑動卡扣四(13)上且能夠頂緊所述垂直桿(1)的螺釘(20)。

5.根據權利要求1所述的一種面部測量尺，其特征在于：所述底部定點組件(22)包括套設于所述垂直桿(1)與所述垂直刻度尺二之間的滑動卡扣五(18)、固定設置于所述滑動卡扣五(18)前端的頦托(16)、螺接于所述滑動卡扣五(18)上且能夠頂緊所述垂直桿(1)的螺釘(20)。

6.根據權利要求2所述的一種面部測量尺，其特征在于：所述垂直桿(1)上還設有掛耳支撐組件(23)，所述掛耳支撐組件(23)包括套設于所述垂直桿(1)與所述垂直刻度尺一(10)之間的滑動卡扣一(2)、左右對稱開設于所述滑動卡扣一(2)左右兩端的兩個面弓(3)、開設于所述面弓(3)上的兩個開槽(4)、貫穿設置于所開槽(4)處的l形耳塞(5)、設置于所述面弓(3)前后兩側且與所述l形耳塞(5)相對應的兩個螺塊(6)，所述螺塊(6)與所述l形耳塞(5)相螺接、螺接于所述滑動卡扣一(2)上且能夠頂緊所述垂直桿(1)的螺釘(20)。

7.根據權利要求6所述的一種面部測量尺，其特征在于：所述滑動卡扣一(2)的后側壁上固定設有水平儀(7)。

技術總結
本申請公開了一種面部測量尺，其包括垂直桿，還包括固定設置于所述垂直桿后側壁上部的垂直刻度尺一、固定設置于所述垂直桿后側壁下部的垂直刻度尺二、限位滑動設置于所述垂直桿與所述垂直刻度尺一之間的頂部定點組件、限位滑動設置于所述垂直桿與所述垂直刻度尺一之間且位于所述頂部定點組件下側的中心定點組件、限位滑動設置于垂直桿與垂直刻度尺二之間且位于所述中心定點組件下側的對稱測量組件、限位滑動設置于所述垂直桿與所述垂直刻度尺二之間且位于所述對稱測量組件下側的底部定點組件頂部定點組件與面部上的發際線相對應，中心定點組件與面部上的眉心相對應，對稱測量組件與面部上的部件相對應，所述底部定點組件與面部上的下巴相對應。

技術研發人員：劉浩,牛文芝,楊麗,張婷,彭文靜
受保護的技術使用者：徐州市口腔醫院
技術研發日：20240527
技術公布日：2025/4/28
