本技術涉及醫用，尤其涉及一種組合式工具盒。

背景技術：

1、用于醫用的工具盒十分常見，通過將藥物、醫用工具等設置在放置在工具盒的內部，以此方便攜帶或進行存儲；

2、現有的工具盒在使用時，仍然存在以下問題：

3、單一的工具盒無法適配不同尺寸和數量的工具，現也有將多個工具盒進行連接，以此進行適配，但是其內部的空間無法進行調整，只能夠單一將多個工具盒內部的空間連通，實用性較低。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在單一的工具盒無法適配不同尺寸和數量的工具，現也有將多個工具盒進行連接，以此進行適配，但是其內部的空間無法進行調整，只能夠單一將多個工具盒內部的空間連通，實用性較低的缺點，而提出的一種組合式工具盒。

2、為了實現上述目的，本實用新型采用了如下技術方案：

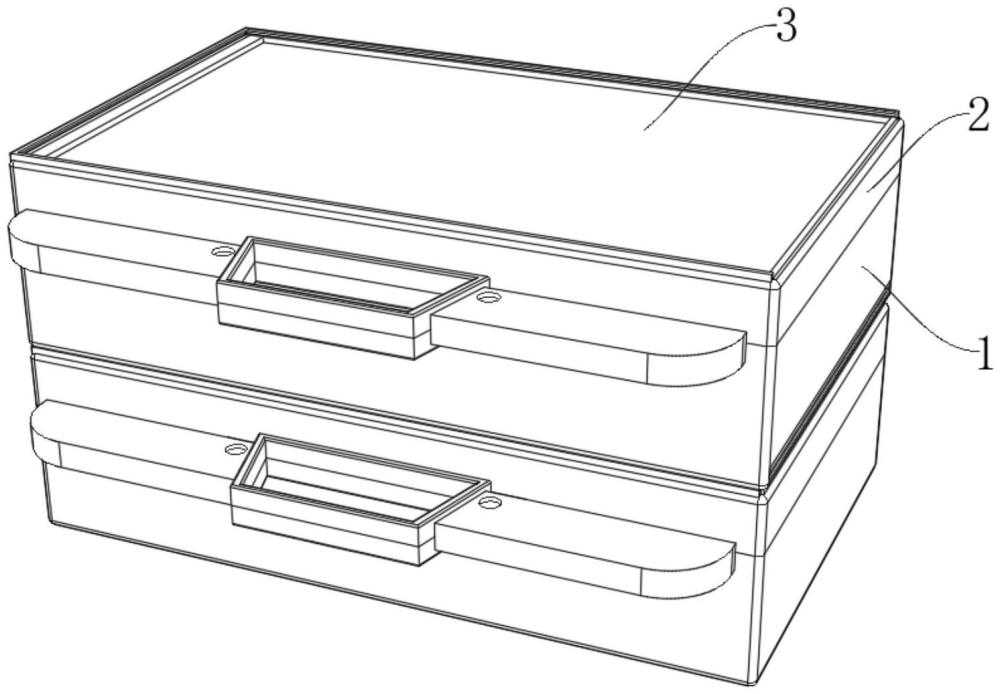

3、一種組合式工具盒，包括工具盒，所述工具盒包括盒體和轉動設置在盒體頂部的盒蓋；

4、兩個隔板，兩個所述隔板分別設置在盒體和盒蓋的內部；

5、調節組件，用于調節隔板的位置，所述調節組件分別設置在盒體和盒蓋的內部，所述調節組件包括兩個限位板，兩個所述限位板分別設置在盒體和盒蓋內部的一側，所述限位板靠近隔板的一側開設有多個一號卡槽，所述盒體和盒蓋遠離一號卡槽的一側內壁均開設有多個二號卡槽；

6、連接組件，用于將多個工具盒進行連接，所述連接組件分別設置在工具盒的頂部和底部，所述連接組件包括一號u型板和二號u型板，所述一號u型板固定設置在盒體的底部，所述二號u型板固定設置在盒蓋的頂部，所述一號u型板和二號u型板相互配合。

7、在一種可能的設計中，所述調節組件還包括固定設置在限位板遠離一號卡槽一側的輔助塊，所述盒體靠近輔助塊的一側開設有輔助孔，且輔助塊設置在輔助孔的內部。

8、在一種可能的設計中，所述盒體靠近輔助塊一側內壁的兩端均開設有凹槽，所述凹槽的內部設置有一號壓簧，且一號壓簧的兩端分別固定設置在凹槽的一側內壁和限位板相靠近的一側。

9、在一種可能的設計中，所述連接組件還包括開設在盒體遠離限位板一側底部的l型槽，所述l型槽的內部滑動設置有l型板，且l型板的一端延伸至盒體的底部，所述盒體頂部遠離限位板的一側開設有三號卡槽，所述l型板靠近盒體一側的底部設置為斜面。

10、在一種可能的設計中，所述l型槽的頂部內壁開設有開槽，且開槽的頂部內壁和l型板的頂部之間固定設置有多個二號壓簧。

11、在一種可能的設計中，所述盒體和盒蓋遠離轉動點一側的兩端均固定設置有卡塊，所述盒體靠近卡塊一側的兩端均滑動設置有滑殼，且滑殼靠近卡塊的一側開設有與兩個相鄰卡塊配合的卡槽。

12、本申請中，在具體使用，當需要將多個工具盒連接在一起時，將一個工具盒底部的一號u型板從一側插接到另一個工具盒頂部的二號u型板，當l型板的斜面觸碰到工具盒時受到擠壓移動至l型槽的內部，當工具盒移動到最終位置后，l型板受到二號壓簧的力使得其一端移動至三號卡槽的內部進行卡合，完成兩個工具盒的連接；

13、通過將輔助塊向外移動，輔助塊帶動限位板移動，使得隔板脫離一號卡槽和二號卡槽的卡合，之后便可進行移動，使得將多個工具盒連接在一起后能夠自由進行拆卸或根據工具的尺寸調整內部空間的大小。

14、本實用新型中，所述一種組合式工具盒，通過連接組件，可以達到將一個工具盒底部的一號u型板從一側插入到另一個工具盒頂部的二號u型板便可完成進行連接并卡合在一起，使其能夠將多個工具盒進行連接組合，便于攜帶和存放；

15、本實用新型中，所述一種組合式工具盒，通過調整組件，可以達到將多個工具盒組合到一起后，能夠使得將限位板移動到一側后便可將隔板進行拆卸或者位置調整，便可使得將多個組合后工具盒的內部連通或者根據工具的尺寸對隔板進行位置調節，增加實用性；

16、本實用新型中，在使用時，通過連接組件，便可將自由將多個工具盒進行連接，使得便于存放和攜帶；

17、通過調節組件使得能夠對組合后的工具盒進行連通或者根據工具的尺寸調節成合適的大小，大大增加的實用性。

技術特征：

1.一種組合式工具盒，其特征在于，包括：

2.根據權利要求1所述的一種組合式工具盒，其特征在于，所述調節組件還包括固定設置在限位板(6)遠離一號卡槽(7)一側的輔助塊(8)，所述盒體(1)靠近輔助塊(8)的一側開設有輔助孔(9)，且輔助塊(8)設置在輔助孔(9)的內部。

3.根據權利要求2所述的一種組合式工具盒，其特征在于，所述盒體(1)靠近輔助塊(8)一側內壁的兩端均開設有凹槽(10)，所述凹槽(10)的內部設置有一號壓簧(11)，且一號壓簧(11)的兩端分別固定設置在凹槽(10)的一側內壁和限位板(6)相靠近的一側。

4.根據權利要求1所述的一種組合式工具盒，其特征在于，所述連接組件還包括開設在盒體(1)遠離限位板(6)一側底部的l型槽(14)，所述l型槽(14)的內部滑動設置有l型板(13)，且l型板(13)的一端延伸至盒體(1)的底部，所述盒體(1)頂部遠離限位板(6)的一側開設有三號卡槽(12)，所述l型板(13)靠近盒體(1)一側的底部設置為斜面。

5.根據權利要求4所述的一種組合式工具盒，其特征在于，所述l型槽(14)的頂部內壁開設有開槽，且開槽的頂部內壁和l型板(13)的頂部之間固定設置有多個二號壓簧。

6.根據權利要求1所述的一種組合式工具盒，其特征在于，所述盒體(1)和盒蓋(2)遠離轉動點一側的兩端均固定設置有卡塊(5)，所述盒體(1)靠近卡塊(5)一側的兩端均滑動設置有滑殼(4)，且滑殼(4)靠近卡塊(5)的一側開設有與兩個相鄰卡塊(5)配合的卡槽。

技術總結
本技術屬于醫用領域，尤其是一種組合式工具盒，針對現有的單一的工具盒無法適配不同尺寸和數量的工具，現也有將多個工具盒進行連接，以此進行適配，但是其內部的空間無法進行調整，只能夠單一將多個工具盒內部的空間連通，實用性較低的問題，現提出如下方案，其包括工具盒，所述工具盒包括盒體和轉動設置在盒體頂部的盒蓋；兩個隔板，兩個所述隔板分別設置在盒體和盒蓋的內部；調節組件，用于調節隔板的位置，本技術中，在使用時，通過連接組件，便可將自由將多個工具盒進行連接，使得便于存放和攜帶；通過調節組件使得能夠對組合后的工具盒進行連通或者根據工具的尺寸調節成合適的大小，大大增加的實用性。

技術研發人員：朱亮
受保護的技術使用者：湖北高德急救防護用品有限公司
技術研發日：20240524
技術公布日：2025/4/28
