本技術涉及灌注裝置領域，特別是涉及一種小鼠肝臟灌注控溫控速裝置。

背景技術：

1、在當前實驗環境下，小鼠肝臟灌注是分離肝臟細胞的首要和關鍵步驟，直接影響分離質效。然而，在現有技術中存在一些問題：

2、首先，傳統的灌注裝置難以有效控制液體溫度，容易造成實驗結果的不穩定性。

3、此外，手動操作的注射器難以保持穩定的流速，因各人操作習慣不同，導致灌注過程缺乏精確度且灌注效果因人而異。

4、其次，單人操作時更換液體不便，可能會影響實驗的連續性和效率。

5、因此，目前急需設計一種能夠解決以上技術問題的小鼠肝臟灌注控溫控速裝置。

技術實現思路

1、針對背景技術中提到的問題，本實用新型的目的是提供一種小鼠肝臟灌注控溫控速裝置，以解決背景技術中提到的問題。

2、為了實現上述目的，本實用新型主要提供如下技術方案：

3、一種小鼠肝臟灌注控溫控速裝置，包括灌注臺，還包括：

4、控溫機構和控速機構；其中：

5、控溫機構包括開設于灌注臺頂部的恒溫槽，固定安裝于恒溫槽內側壁表面的加熱組件，固定安裝于恒溫槽內底壁表面的溫度傳感器和活動放置于恒溫槽中的儲液組件；

6、控速機構包括底座和設于其上的控速組件，導液管的一端連接所述儲液組件，另一端從所述控速組件上繞設后連接輸液針。

7、進一步的，所述控速組件包括底座背側固定安裝電機，電機的轉軸貫穿底座中心并連接轉子，轉子外周設有卡槽，導液管纏繞于卡槽與轉子之間。

8、進一步的，所述儲液組件包括儲液筒和設于其頂端開口處的密封蓋，密封蓋與開口處通過螺紋連接，密封蓋和開口處開設有通氣孔。

9、進一步的，所述卡槽為c狀且其外側壁邊緣處設為凸出結構。

10、進一步的，所述灌注臺的正面右側從上至下固定安裝總開關、流量增大按鈕和流量減小按鈕。

11、進一步的，所述恒溫槽數量為三個，從左至右分別設于灌注臺頂部，控速機構和分開關數量均為三個，均分別與恒溫槽位置相對應。

12、進一步的，所述加熱組件為固定安裝于恒溫槽內側壁上的電熱線圈。

13、進一步的，所述導液管采用橡膠或硅膠制成。

14、與現有技術相比，本實用新型產生的有益效果主要體現在：

15、首先，相較于傳統的灌注裝置難以有效控制液體溫度，容易造成實驗結果的不穩定性。為解決這一問題，本實用新型的一種小鼠肝臟灌注控溫控速裝置采用設計了包括加熱組件和溫度傳感器的控溫機構，這種設計有效地通過控制加熱組件的溫度和結合溫度傳感器實時監測藥液溫度，實現對液體溫度的精確控制，從而提高了實驗的穩定性和可重復性。

16、此外，相較于傳統的灌注裝置手動操作的注射器難以保持穩定的流速，因各人操作習慣不同，導致灌注過程缺乏精確度且灌注效果因人而異。為解決這一問題，本實用新型的一種小鼠肝臟灌注控溫控速裝置設有控速結構，基于轉子的轉速來控制藥液流速的增減，實驗人員無需手動調節，就能夠確保灌注過程的流速穩定，使得不同實驗者之間的操作差異不再影響灌注效果，進一步提升了實驗的可信度和科學價值。

17、其次，相較于傳統的灌注裝置單人操作時更換液體不便，可能會影響實驗的連續性和效率。為解決這一問題，本實用新型的一種小鼠肝臟灌注控溫控速裝置采用了設有三套控溫機構和控速機構，每個分開關分別控制對應的控溫控速機構的啟停，這種設計有效地提高了實驗的連續性和效率，使得實驗人員能夠輕松地在單人操作下進行藥液更換，而不會影響實驗過程的順利進行。

18、上述說明僅是本實用新型技術方案的概述，為了能夠清楚了解本實用新型的技術手段，并可依照說明書的內容予以實施，以下本實用新型的較佳實施例并配合附圖詳細說明如后。

技術特征：

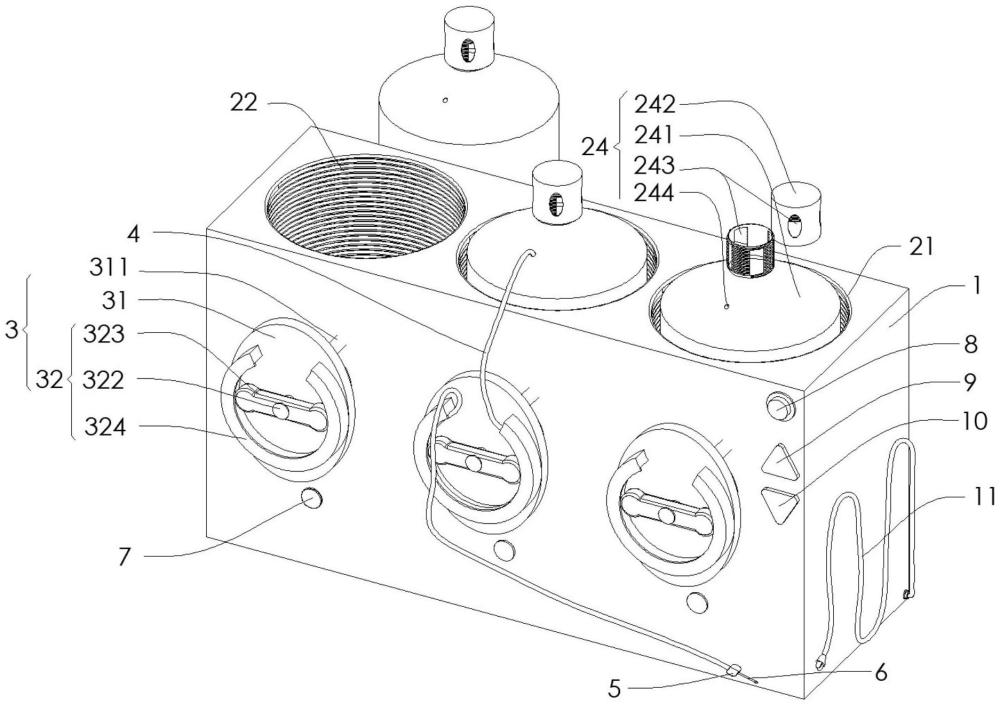

1.一種小鼠肝臟灌注控溫控速裝置，包括灌注臺(1)，其特征在于：還包括：

2.根據權利要求1所述的一種小鼠肝臟灌注控溫控速裝置，其特征在于：所述控速組件(32)包括底座(31)背側固定安裝電機(321)，電機(321)的轉軸(322)貫穿底座(31)中心并連接轉子(323)，轉子(323)外周設有卡槽(324)，導液管(4)纏繞于卡槽(324)與轉子(323)之間。

3.根據權利要求1所述的一種小鼠肝臟灌注控溫控速裝置，其特征在于：所述儲液組件(24)包括儲液筒(241)和設于其頂端開口處的密封蓋(242)，密封蓋(242)與開口處通過螺紋連接，密封蓋(242)和開口處開設有通氣孔(243)。

4.根據權利要求2所述的一種小鼠肝臟灌注控溫控速裝置，其特征在于：所述卡槽(324)為c狀且其外側壁邊緣處設為凸出結構。

5.根據權利要求1所述的一種小鼠肝臟灌注控溫控速裝置，其特征在于：所述灌注臺(1)的正面右側從上至下固定安裝總開關(8)、流量增大按鈕(9)和流量減小按鈕(10)。

6.根據權利要求1所述的一種小鼠肝臟灌注控溫控速裝置，其特征在于：所述恒溫槽(21)數量為三個，從左至右分別設于灌注臺(1)頂部，控速機構(3)和分開關(7)數量均為三個，均分別與恒溫槽(21)位置相對應。

7.根據權利要求1所述的一種小鼠肝臟灌注控溫控速裝置，其特征在于：所述加熱組件(22)為固定安裝于恒溫槽(21)內側壁上的電熱線圈。

8.根據權利要求1所述的一種小鼠肝臟灌注控溫控速裝置，其特征在于：所述導液管(4)采用橡膠或硅膠制成。

技術總結
本技術涉及灌注裝置領域，公開了一種小鼠肝臟灌注控溫控速裝置,包括灌注臺，還包括：控溫機構和控速機構；其中：控溫機構包括開設于灌注臺頂部的恒溫槽，固定安裝于恒溫槽內側壁表面的加熱組件，固定安裝于恒溫槽內底壁表面的溫度傳感器和活動放置于恒溫槽中的儲液組件；控速機構包括底座和設于其上的控速組件，導液管的一端連接所述儲液組件，另一端從所述控速組件上繞設后連接輸液針。本技術的一種小鼠肝臟灌注控溫控速裝置設計了獨立的控溫機構和控速機構，上述設計特點有效地增強了實驗操作的準確性和靈活性。

技術研發人員：許皓,段娟麗,王琳,楊振,唐梓軒
受保護的技術使用者：中國人民解放軍空軍軍醫大學
技術研發日：20240522
技術公布日：2025/4/28
