本技術涉及輸液器領域，具體涉及一種微調式輸液器。

背景技術：

1、靜脈輸液是一種較為常見的臨床治療手段，在臨床過程中，特別是對于嬰幼兒童、老年人及心功能較差的患者輸液速度的控制較為重要，較快的輸液速度會引發患者身體引發不適，較慢的輸液速度則又會延長患者的輸液時間；現有普遍采用的是滑套及滑輪的方式進行解決，通過滑輪位于滑套內滑動并擠壓輸液管的外壁使得輸液管被壓縮，進而使得輸液管對應部的輸液口徑縮小，以達到控制輸液速度的目的；然而，上述方式在實際使用時，患者或者陪護在調節時一般是粗略調節，難以實現較為細微的調節；例如，遇到較為刺激的藥液時，一般需要將輸液速度調節較慢，若粗略的調節，則可能會導致輸液時間的過多延長。此外，由于輸液管多為pvc或pe材質，彈性不佳，在被滑輪擠壓后回復力較差，會保持被擠壓后的狀態或者慢慢回復成原初的狀態，這也影響患者或者陪護調節輸液器的輸液速度。

技術實現思路

1、本實用新型的目的在于克服現有技術中存在的上述不足，而提供一種微調式輸液器。

2、本實用新型解決上述問題所采用的技術方案是：

3、一種微調式輸液器，其包括輸液器本體，輸液器本體包括輸液管，輸液管外壁設有沿輸液管外壁可滑動的調速裝置，調速裝置包括調速殼體，調速殼體包括套設在輸液管外壁處的滑動段及形成于滑動段一側的調節段，調節段內部形成連通滑動段的腔室，腔室內設有可朝向滑動段移動的擠壓件，調節段的一側設有螺紋柱，螺紋柱軸向固定周向可轉動設置，螺紋柱用于與擠壓件螺紋配合，螺紋柱順時針轉動時，擠壓件用于自腔室內朝向滑動段并擠壓輸液管外壁，調節段外壁貫穿地設有行程槽，行程槽長度方向沿擠壓件的運動方向布置，擠壓件位于行程槽內設有滑塊，調節段外壁沿行程槽長度方向設有刻度線，滑塊外壁設有用于指向刻度線的箭頭。

4、作為優選，擠壓件呈w型，擠壓件中部用于與螺紋柱螺紋配合，滑塊形成于擠壓件的中部處，腔室位于擠壓件的兩側分別形成有彈簧安裝槽，彈簧安裝槽的長度方向沿擠壓件的運動方向布置，彈簧安裝槽內設有壓縮彈簧，壓縮彈簧用于抵靠在擠壓件的對應端。

5、作為優選，擠壓件用于擠壓輸液管外壁的端部呈半圓型。

6、作為優選，調節段遠離滑動段的側壁設有環形座，環形座形成有環形腔，螺紋柱與環形腔同軸設置且螺紋柱對應段位于環形腔內設有環形擋塊。

7、作為優選，螺紋柱伸出環形座的端部設有旋鈕，旋鈕外壁沿周向均勻間隔形成有防滑紋。

8、作為優選，調節段的兩端分別設有防滑結構，防滑結構包括沿調節段內壁周向均勻間隔的多個凸起，凸起的長度方向沿調節段軸向布置。

9、作為優選，調速殼體對半設置，且腔室內設有多個安裝座，調速殼體外壁設有用于配合對應安裝座的安裝柱。

10、本實用新型與現有技術相比，具有以下優點和效果：

11、1.本實用新型在實際使用時，患者或者陪護需要調節患者的輸液速度時，能夠順時針旋轉螺紋柱，使得擠壓件能夠帶動位于行程槽內滑塊運動，滑塊處的箭頭能夠指向對應的刻度線處以便患者或者陪護患者觀察此輸液速度下患者的舒適度，以及，螺紋柱調節的方式，能夠使得擠壓件較為線性的運動，從而方便患者或陪護較為細致點的調節輸液速度。

12、2.本實用新型中，通過防脫結構的設置，使得凸起能夠較好地對輸液管的外壁進行輕微擠壓，使得調節裝置位于輸液管的外壁在不受外力時能夠較為穩定地固定在輸液管的外壁處；若需要移動調節裝置位置時，凸起還能夠對被擠壓后的輸液管進行矯圓，避免擠壓后的輸液管對后續的輸液速度調節造成影響。

技術特征：

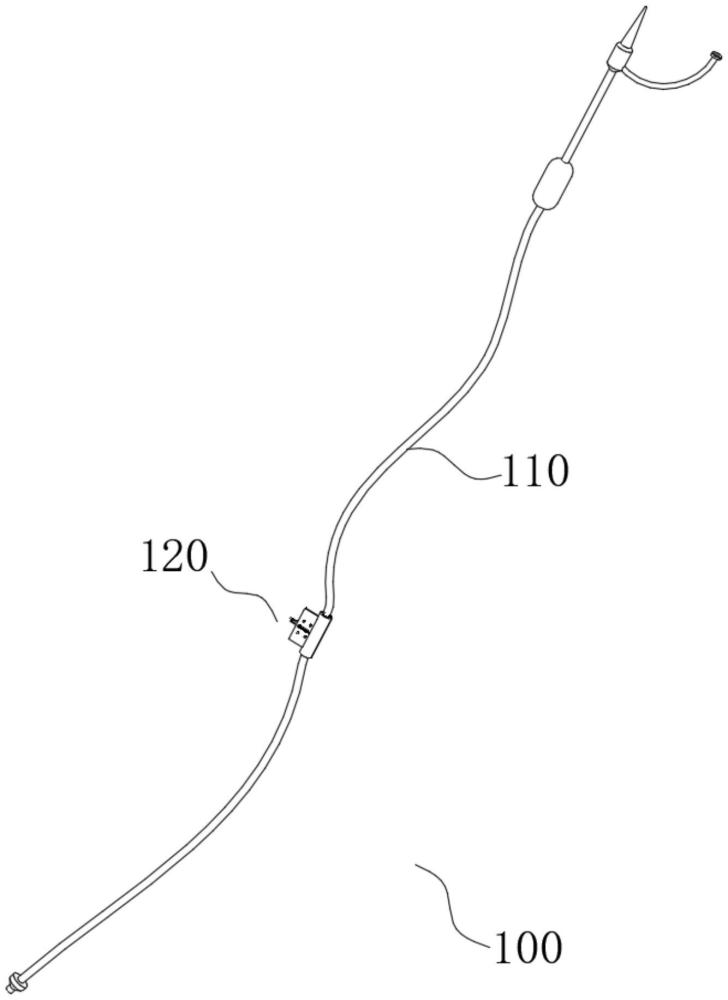

1.一種微調式輸液器，其特征在于：包括輸液器本體(100)，輸液器本體(100)包括輸液管(110)，輸液管(110)外壁設有沿輸液管(110)外壁可滑動的調速裝置(120)，調速裝置(120)包括調速殼體，調速殼體包括套設在輸液管(110)外壁處的滑動段(210)及形成于滑動段(210)一側的調節段(220)，調節段(220)內部形成連通滑動段(210)的腔室(310)，腔室(310)內設有可朝向滑動段(210)移動的擠壓件(320)，調節段(220)的一側設有螺紋柱(330)，螺紋柱(330)軸向固定周向可轉動設置，螺紋柱(330)用于與擠壓件(320)螺紋配合，螺紋柱(330)順時針轉動時，擠壓件(320)用于自腔室(310)內朝向滑動段(210)并擠壓輸液管(110)外壁，調節段(220)外壁貫穿地設有行程槽(230)，行程槽(230)長度方向沿擠壓件(320)的運動方向布置，擠壓件(320)位于行程槽(230)內設有滑塊(240)，調節段(220)外壁沿行程槽(230)長度方向設有刻度線(231)，滑塊(240)外壁設有用于指向刻度線(231)的箭頭(360)；

2.根據權利要求1所述的一種微調式輸液器，其特征在于：擠壓件(320)用于擠壓輸液管(110)外壁的端部呈半圓型。

3.根據權利要求1所述的一種微調式輸液器，其特征在于：調節段(220)遠離滑動段(210)的側壁設有環形座(250)，環形座(250)形成有環形腔，螺紋柱(330)與環形腔同軸設置且螺紋柱(330)對應段位于環形腔內設有環形擋塊(331)。

4.根據權利要求3所述的一種微調式輸液器，其特征在于：螺紋柱(330)伸出環形座(250)的端部設有旋鈕(270)，旋鈕(270)外壁沿周向均勻間隔形成有防滑紋(271)。

5.根據權利要求1所述的一種微調式輸液器，其特征在于：調節段(220)的兩端分別設有防滑結構，防滑結構包括沿調節段(220)內壁周向均勻間隔的多個凸起(211)，凸起(211)的長度方向沿調節段(220)軸向布置。

6.根據權利要求1所述的一種微調式輸液器，其特征在于：調速殼體對半設置，且腔室(310)內設有多個安裝座(370)，調速殼體外壁設有用于配合對應安裝座(370)的安裝柱(260)。

技術總結
本技術涉及輸液器領域，具體涉及一種微調式輸液器。其包括輸液器本體，輸液器本體包括輸液管，輸液管外壁設有沿輸液管外壁可滑動的調速裝置，調速裝置包括調速殼體，調速殼體包括滑動段及調節段，調節段內部形成腔室，腔室內設有擠壓件，調節段的一側設有螺紋柱，螺紋柱用于與擠壓件螺紋配合，螺紋柱順時針轉動時，擠壓件用于自腔室內朝向滑動段并擠壓輸液管外壁，調節段外壁貫穿地設有行程槽，擠壓件位于行程槽內設有滑塊，調節段外壁沿行程槽長度方向設有刻度線，滑塊外壁設有用于指向刻度線的箭頭。通過上述構造，患者或者陪護通過螺紋柱觀察刻度線使得擠壓件線性緩慢運動，從而方便患者或陪護較為細致點的調節輸液速度。

技術研發人員：趙燕,潘霞輝
受保護的技術使用者：浙江大學
技術研發日：20240618
技術公布日：2025/4/28
