本技術涉及測量工具領域，具體而言，涉及一種適配漸進多焦光學鏡片的測量工具。

背景技術：

1、佩戴光學眼鏡在國內普遍存在，佩戴光學眼鏡又極其依賴對于眼睛瞳距瞳高方向的測量。中國專利申請號：cn201820667846.4公開了一種眼視光近用瞳高輔助測量工具。其技術方案包括：瞳高測量尺、防護框和瞳距測量尺，瞳高測量尺的表面設置有刻度標簽，瞳高測量尺一側的表面固定連接有卡扣，瞳高測量尺的一側活動安裝有瞳距測量尺，瞳距測量尺的表面固定連接有壓塊，瞳高測量尺的外圍活動安裝有防護框，防護框的內部固定連接有限位塊，防護框的頂部活動安裝有限位桿，限位桿底部的一側固定連接有插塊。本實用新型通過各種結構的組合使得本裝置能夠用于瞳高和瞳距的測量。

2、現有市面上存在一些瞳高瞳距測量工具，但使用起來較為困難。第一，僅僅通過透明板上的刻度判斷聚焦點，用戶無法聚焦且不準確。第二，使用時，第三方人員通過遠距離確定定點位置。第三，無法直接在鏡片上畫點，存在主觀視線判斷誤差，定點描點誤差。第四，外物視線及光線干擾影響準確度，傳統測量工具無法準確描點且被視線外物及光線干擾造成的測量不準確；因此我們對此做出改進，提出一種適配漸進多焦光學鏡片的測量工具。

技術實現思路

1、本實用新型的目的在于：針對目前存在的背景技術提出的問題。為了實現上述實用新型目的，本實用新型提供了以下技術方案：一種適配漸進多焦光學鏡片的測量工具，包括主框架、橫端蓋板、直齒旋鈕、彈簧蓋板、夾持下臂，所述主框架設置有橫向滑軌通道和縱向滑軌通道，縱端蓋板旋鈕安裝固定在縱向滑軌通道封閉端，所述橫端蓋板設置在橫向滑軌通道封閉端，其特征在于，所述縱向滑軌通道內滑動設置橫槽遮光板，所述橫槽遮光板上設置有橫向喇叭開口槽，所述橫向滑軌通道內滑動設置有縱槽遮光板，所述縱槽遮光板設置有縱向矩形深度槽。

2、作為本實用新型優選的技術方案，所述夾持下臂的前端設置有鏡框配合凹槽，所述夾持下臂的中端設置有通孔，所述夾持下臂的后端為旋轉把手。

3、作為本實用新型優選的技術方案，所述直齒旋鈕安裝在橫端蓋板與縱端蓋板上。

4、作為本實用新型優選的技術方案，所述直齒旋鈕在縱端與橫端蓋板中孔軸配合旋轉。

5、作為本實用新型優選的技術方案，還包括硅膠條，硅膠條安裝在遮光板移動槽上并與直齒旋鈕接觸摩擦。

6、作為本實用新型優選的技術方案，所述主框架設置有1條橫向滑軌通道為2個縱槽遮光板的移動通道。

7、作為本實用新型優選的技術方案，所述主框架帶有2個縱向滑軌通道為2個橫槽遮光板的移動通道。

8、作為本實用新型優選的技術方案，所述夾持下臂與扭彈簧通過彈簧蓋板安裝配合。

9、作為本實用新型優選的技術方案，所述直齒旋鈕與所述橫槽遮光板和所述縱槽遮光板上的所述硅膠條接觸，依靠摩擦力及機械嚙合傳動。

10、作為本實用新型優選的技術方案，所述橫槽遮光板和所述縱槽遮光板在所述主框架與所述縱端蓋板和所述橫端蓋板構成的滑軌通道中線性移動連接。

11、與現有技術相比，本實用新型的有益效果：在本實用新型的方案中：通過遮光板所開槽孔為喇叭口(倒斜角)，利于引導眼球視線。遮光板移動行程大，通過結構設計實現遮光板極其大的行程量，幾乎覆蓋前框鏡框上任意點。夾持結構凹槽為特定形狀，參考了市面上大量眼鏡前框形狀，實現了夾持配合穩固與夾持深度的較優配合。形狀不貼合易造成夾持不穩；夾持過沈易造成視線干擾。

技術特征：

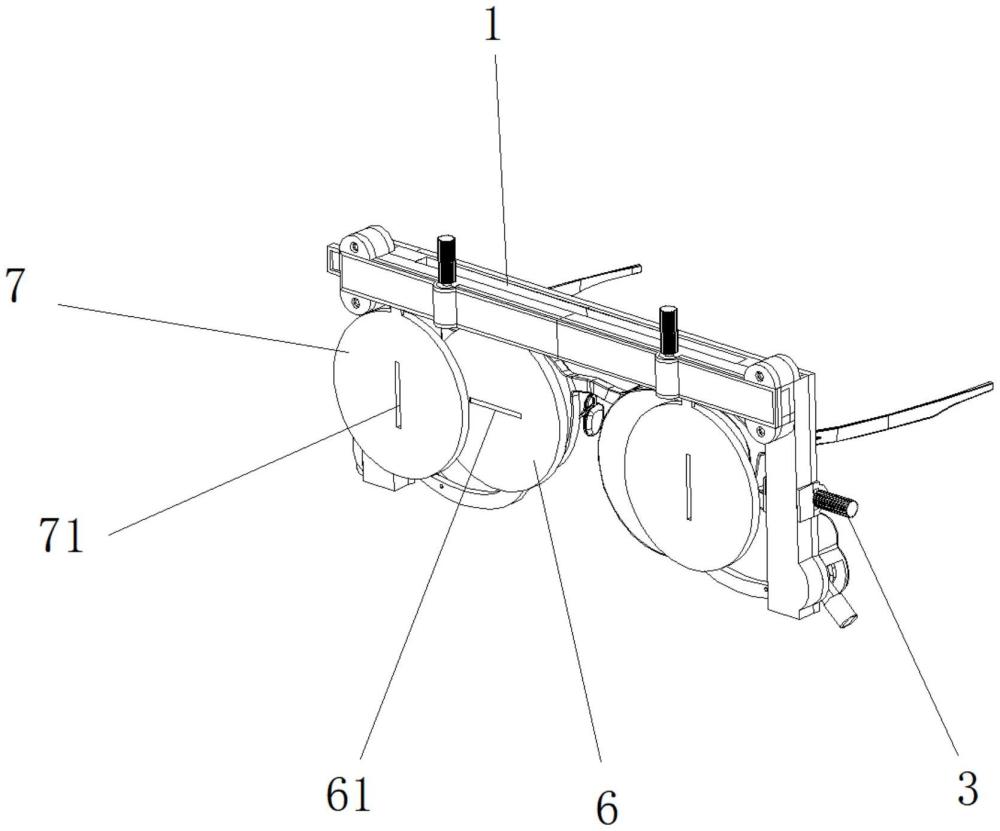

1.一種適配漸進多焦光學鏡片的測量工具，包括主框架(1)、橫端蓋板(2)、直齒旋鈕(3)、彈簧蓋板(4)、夾持下臂(5)，所述主框架(1)設置有橫向滑軌通道和縱向滑軌通道，縱端蓋板(8)旋鈕安裝固定在縱向滑軌通道封閉端，所述橫端蓋板(2)設置在橫向滑軌通道封閉端，其特征在于，所述縱向滑軌通道內滑動設置橫槽遮光板(6)，所述橫槽遮光板(6)上設置有橫向喇叭開口槽(61)，所述橫向滑軌通道內滑動設置有縱槽遮光板(7)，所述縱槽遮光板(7)設置有縱向矩形深度槽(71)。

2.根據權利要求1所述的一種適配漸進多焦光學鏡片的測量工具，其特征在于，所述夾持下臂(5)的前端設置有鏡框配合凹槽，所述夾持下臂(5)的中端設置有通孔，所述夾持下臂(5)的后端為旋轉把手。

3.根據權利要求1所述的一種適配漸進多焦光學鏡片的測量工具，其特征在于，所述直齒旋鈕(3)安裝在橫端蓋板(2)與縱端蓋板(8)上。

4.根據權利要求3所述的一種適配漸進多焦光學鏡片的測量工具，其特征在于，所述直齒旋鈕(3)在縱端與橫端蓋板(2)中孔軸配合旋轉。

5.根據權利要求1所述的一種適配漸進多焦光學鏡片的測量工具，其特征在于，還包括硅膠條(10)，硅膠條(10)安裝在遮光板移動槽上并與直齒旋鈕(3)接觸摩擦。

6.根據權利要求5所述的一種適配漸進多焦光學鏡片的測量工具，其特征在于，所述主框架(1)設置有1條橫向滑軌通道為2個縱槽遮光板(7)的移動通道。

7.根據權利要求1所述的一種適配漸進多焦光學鏡片的測量工具，其特征在于，所述主框架(1)帶有2個縱向滑軌通道為2個橫槽遮光板(6)的移動通道。

8.根據權利要求1所述的一種適配漸進多焦光學鏡片的測量工具，其特征在于，所述夾持下臂(5)與扭彈簧(9)通過彈簧蓋板(4)安裝配合。

9.根據權利要求5所述的一種適配漸進多焦光學鏡片的測量工具，其特征在于，所述直齒旋鈕(3)與所述橫槽遮光板(6)和所述縱槽遮光板(7)上的所述硅膠條(10)接觸，依靠摩擦力及機械嚙合傳動。

10.根據權利要求9所述的一種適配漸進多焦光學鏡片的測量工具，其特征在于，所述橫槽遮光板(6)和所述縱槽遮光板(7)在所述主框架(1)與所述縱端蓋板(8)和所述橫端蓋板(2)構成的滑軌通道中線性移動連接。

技術總結
本技術提供了一種適配漸進多焦光學鏡片的測量工具，主要實現瞳距瞳高方向的測量。工具結構包括主框架，主框架設置有橫向滑軌通道和縱向滑軌通道；所述橫向滑軌通道內滑動設置有縱槽遮光板，縱槽遮光板設置有縱向矩形深度槽，縱向滑軌通道內滑動設置橫槽遮光板，橫槽遮光板上設置有橫向喇叭開口槽。本技術首創采用開槽孔且具有較大厚度的遮光板結構實現排除測量時外物及光線干擾。遮光板所開槽孔為喇叭口，利于引導眼球視線。遮光板移動行程大，通過結構設計實現遮光板極其大的行程量，覆蓋前框鏡框上任意點。夾持結構凹槽為特定形狀，實現了夾持配合穩固與夾持深度的較優配合。形狀不貼合易造成夾持不穩；夾持過深易造成視線干擾。

技術研發人員：孫開悅
受保護的技術使用者：廈門賓得利眼鏡有限公司
技術研發日：20240617
技術公布日：2025/4/28
