本技術涉及醫用設備領域，尤其涉及一種便于持握的針電極。

背景技術：

1、在臨床電生理檢測領域，由于皮下針電極的優勢較大，得到了廣泛使用，電極針插入皮下待檢測的肌肉或神經周圍，采集皮下電生理信號，并經導線輸送到記錄設備中放大、顯示和貯存。

2、根據公告號為：cn218220300u的實用新型專利，公開了一種電極針，涉及醫療設備技術領域，其有益效果為：本實用新型的電極針的手柄上具有滑槽，滑槽內有多個t字形卡槽連接而成的刻度條，滑動裝置具有卡扣，卡扣能夠卡接于手柄的卡槽內，當需要移動時只要按下滑動裝置上的推扭，即可將卡扣按下解鎖于卡槽之下，通過推動推扭到合適位置，松開推扭能夠將卡扣重新卡接于另一個卡槽，從而限制滑動裝置的移動，確保了絕緣層包裹長度不發生偏移，使得手術過程中電極頭裸露部分不會發生改變，保證了手術的精確性；滑動裝置上具有指示標，隨滑動裝置在滑槽內移動，方便觀察推柄的推動位置，便于調節穿刺針工作端的長度，本實用新型的電極針能夠精確消融不同體積的多發腫瘤，提高了手術精度和安全性。

3、上述針電極的手柄部分比較細小，由于醫護人員的手掌大小不同，從而不方便醫護人員進針時持握，容易導致醫護人員在進針時不方便把握精準度。

4、因此，有必要提供一種新的便于持握的針電極解決上述技術問題。

技術實現思路

1、本實用新型的目的在于提供一種便于醫護人員持握的針電極，以解決上述背景技術中提出的問題。

2、本實用新型提供的一種便于持握的針電極，包括針頭，所述針頭的外側設置有手柄，所述手柄的外側設置有持握機構，所述持握機構上設置有連接機構，所述針頭的一端設置有導線，所述導線的一端設置有連接器，所述持握機構用于方便醫護人員持握手柄，所述連接機構用于將持握機構拆裝。

3、為了達到方便醫護人員持握手柄的效果，作為本實用新型提供便于持握的針電極，優選的，所述持握機構包括設置于所述手柄外側的第一套環與第二套環，所述第一套環與第二套環的內壁均開設有限位槽，所述限位槽上套設有防滑套，所述防滑套的上設置有凸點。

4、為了達到便于將第一套環和第二套環固定在手柄上的效果，作為本實用新型提供便于持握的針電極，優選的，所述連接機構包括固定于所述第一套環底部的定位塊，所述定位塊的內部滑動連接有弧形卡塊，所述弧形卡塊的一側固定連接有彈簧，所述第二套環的頂部開設有定位槽，所述定位槽的內壁開設有弧形卡槽。

5、為了達到使第一套環和第二套環穩固的效果，作為本實用新型提供便于持握的針電極，優選的，所述定位塊的數量為四個，所述每個定位塊上分別設置有兩個弧形卡塊。

6、與現有技術相比，本實用新型的有益效果是：

7、該一種便于持握的針電極，通過連接機構將持握機構固定安裝在手柄外側，從而增加了手柄的外徑，便于醫護人員進針時持握手柄，方便醫護人員把握進針時的精準度。

技術特征：

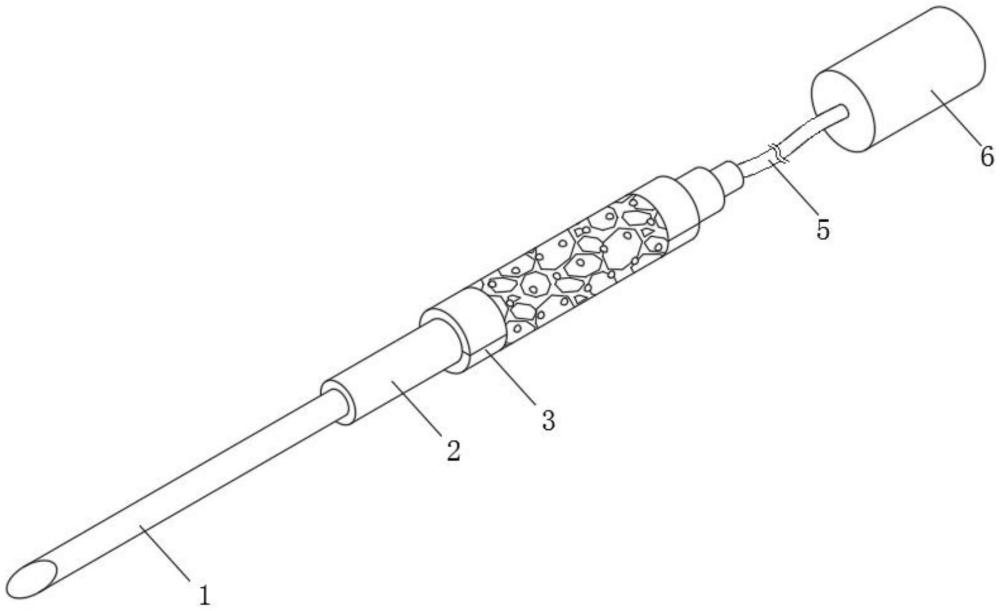

1.一種便于持握的針電極，其特征在于，包括針頭(1)，所述針頭(1)的外側設置有手柄(2)，所述手柄(2)的外側設置有持握機構(3)，所述持握機構(3)上設置有連接機構(4)，所述針頭(1)的一端設置有導線(5)，所述導線(5)的一端設置有連接器(6)，所述持握機構(3)用于方便醫護人員持握手柄(2)，所述連接機構(4)用于將持握機構(3)拆裝。

2.根據權利要求1所述的便于持握的針電極，其特征在于，所述持握機構(3)包括設置于所述手柄(2)外側的第一套環(31)與第二套環(32)，所述第一套環(31)與第二套環(32)的內壁均開設有限位槽(33)，所述限位槽(33)上套設有防滑套(34)，所述防滑套(34)的上設置有凸點(35)。

3.根據權利要求2所述的便于持握的針電極，其特征在于，所述連接機構(4)包括固定于所述第一套環(31)底部的定位塊(41)，所述定位塊(41)的內部滑動連接有弧形卡塊(42)，所述弧形卡塊(42)的一側固定連接有彈簧(43)，所述第二套環(32)的頂部開設有定位槽(44)，所述定位槽(44)的內壁開設有弧形卡槽(45)。

4.根據權利要求3所述的便于持握的針電極，其特征在于，所述定位塊(41)的數量為四個，所述每個定位塊(41)上分別設置有兩個弧形卡塊(42)。

技術總結
本技術提供一種便于持握的針電極，該便于持握的針電極，包括針頭，針頭的外側設置有手柄，手柄的外側設置有持握機構，持握機構上設置有連接機構，針頭的一端設置有導線，導線的一端設置有連接器，持握機構用于方便醫護人員持握手柄，連接機構用于將持握機構拆裝，持握機構包括設置于手柄外側的第一套環與第二套環，第一套環與第二套環的內壁均開設有限位槽，限位槽上套設有防滑套，防滑套的上設置有凸點，連接機構包括固定于第一套環底部的定位塊。本技術提供的一種便于持握的針電極解決了現有的一些便于持握的針電極手柄部分比較細小，不方便醫護人員進針時持握，導致醫護人員不方便掌握進針時精準度的問題。

技術研發人員：肖偉杰,曾祥瑞
受保護的技術使用者：成都明森醫療器械有限責任公司
技術研發日：20240618
技術公布日：2025/4/28
