本技術涉及矯正器的，特別是涉及一種用于脊椎的矯正器。

背景技術：

1、隨著人們生活節奏的加快，坐在辦公桌前或車座上的時間越來越長，鍛煉休閑的時間越來越短，脊椎疾病在人群中的發生概率越來越高，脊椎病就是脊椎的骨質、椎間盤、韌帶、肌肉發生病變，進而壓迫、牽引刺激脊髓、脊神經、血管、植物神經從而出現復雜多樣的癥狀，脊柱側彎就是脊椎疾病的其中一種，需要使用矯正裝置對其進行矯正；

2、例如，中國專利公開號為cn214805770u的實用新型專利公開了一種脊柱輔助矯正器，包括頸部鎖定機構，佩戴于患者的頸椎側，包括腰部鎖定機構，佩戴于患者腰椎側，包括連接構件，固定連接頸部鎖定機構和腰部鎖定機構，且垂直裝配于頸部鎖定機構和腰部鎖定機構上，用于將頸部鎖定機構和腰部鎖定機構固定于一條直線上，以及矯正構件，連接構件上活動插設有若干的矯正構件，且矯正構件的端部垂直插設于連接構件上，用于將患者扭曲的脊椎牽引至正確方向；

3、上述現有技術在使用中發現，該裝置通過矯正器中的頸部鎖定機構和腰部鎖定機構能夠將矯正器固定于患者的背部，且配合插設于頸部鎖定機構和連接構件兩側的矯正構件，能夠對患者側彎的脊椎進行針對性的機械矯正，但是該裝置采用的是垂直方向的直線牽引，矯正過程中需要患者長時間的坐著，脊椎也會處于受力狀態，矯正效果較差，降低了工作效率，從而導致實用性較差。

技術實現思路

1、(一)解決的技術問題

2、為解決上述技術問題，本實用新型提供一種便于固定，提高工作效率，增強實用性的用于脊椎的矯正器。

3、(二)技術方案

4、為實現上述目的，本申請提供如下技術方案：一種用于脊椎的矯正器，包括工作臺，工作臺底端均勻固定安裝有四個支腿，工作臺上設置有頭枕，所述固定機構包括第一支板，第一支板固定安裝在工作臺上，第一支板上固定安裝有檔桿，工作臺底端固定安裝有兩個第二支板，其中一個第二支板上固定安裝有電機，電機輸出端固定安裝有第一螺桿，第一螺桿另一端與另一個第二支板轉動連接，第一螺桿上螺裝有滑板，兩個第二支板內端通過兩個限位桿連接，滑板上開設有兩個限位孔，兩個限位桿分別與兩個限位孔滑動連接，滑板上固定安裝有兩個支桿，工作臺頂端開設有兩個第一通孔，兩個支桿分別穿過兩個第一通孔，工作臺頂端固定安裝有四個第三支板，四個第三支板上均螺裝有第二螺桿，多個第二螺桿上均轉動安裝有夾板，多個夾板分別通過多個伸縮桿與多個第三支板連接，多個夾板上均設置有夾塊，多個第二螺桿上均固定安裝有手柄。

5、通過采用上述技術方案，患者躺在工作臺上，頭部放在頭枕上，雙腳放在第一支板兩側，雙腳腳面勾住檔桿，兩個支桿伸入兩個手臂內側，啟動電機，電機帶動第一螺桿轉動，與第一螺桿螺裝的滑板帶動兩個支桿移動，直到兩個支桿分別移動到患者的兩個腋下，對患者進行固定，通過轉動多個手柄帶動多個第二螺桿轉動，第二螺桿帶動夾板與夾塊靠近患者腰部，直到多個夾塊均與患者接觸，對患者腰部進行限位固定矯正，該過程實現了便于固定的過程，提高了工作效率，從而增強了實用性。

6、優選的，多個所述夾塊均為硅膠材質。

7、通過采用上述技術方案，硅膠可以提高夾塊與患者接觸時，患者的舒適性。

8、優選的，多個所述手柄上均包裹設置有防滑墊。

9、通過采用上述技術方案，防滑墊可以避免旋轉手柄時發生打滑，從而增強了實用性。

10、優選的，多個所述防滑墊均為橡膠材質。

11、通過采用上述技術方案，具有良好的防滑性能，從而增強了實用性。

12、優選的，多個所述支腿底端均固定安裝有腳輪。

13、通過采用上述技術方案，可以將裝置移動到需要的地方，從而增強了實用性。

14、優選的，所述工作臺一端固定安裝有推手。

15、通過采用上述技術方案，手握推手可以便捷的推動工作臺，從而增強了使用便捷性。

16、(三)有益效果

17、與現有技術相比，本申請提供了一種用于脊椎的矯正器，具備以下有益效果：

18、患者躺在工作臺上，頭部放在頭枕上，雙腳放在第一支板兩側，雙腳腳面勾住檔桿，兩個支桿伸入兩個手臂內側，啟動電機，電機帶動第一螺桿轉動，與第一螺桿螺裝的滑板帶動兩個支桿移動，直到兩個支桿分別移動到患者的兩個腋下，對患者進行固定，通過轉動多個手柄帶動多個第二螺桿轉動，第二螺桿帶動夾板與夾塊靠近患者腰部，直到多個夾塊均與患者接觸，對患者腰部進行限位固定矯正，該過程實現了便于固定的過程，提高了工作效率，從而增強了實用性。

技術特征：

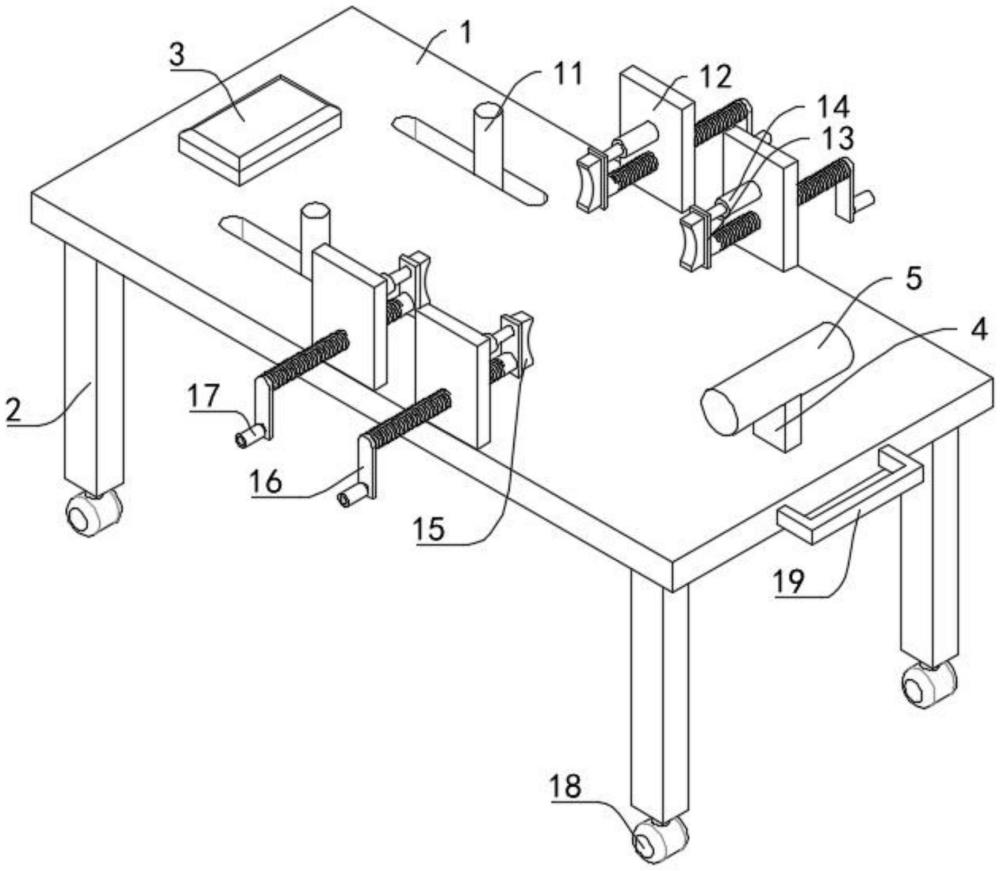

1.一種用于脊椎的矯正器，包括工作臺(1)，工作臺(1)底端均勻固定安裝有四個支腿(2)，工作臺(1)上設置有頭枕(3)，其特征在于,還包括：

2.如權利要求1所述的一種用于脊椎的矯正器，其特征在于：多個所述夾塊(15)均為硅膠材質。

3.如權利要求2所述的一種用于脊椎的矯正器，其特征在于：多個所述手柄(16)上均包裹設置有防滑墊(17)。

4.如權利要求3所述的一種用于脊椎的矯正器，其特征在于：多個所述防滑墊(17)均為橡膠材質。

5.如權利要求4所述的一種用于脊椎的矯正器，其特征在于：多個所述支腿(2)底端均固定安裝有腳輪(18)。

6.如權利要求5所述的一種用于脊椎的矯正器，其特征在于：所述工作臺(1)一端固定安裝有推手(19)。

技術總結
本技術涉及矯正器的技術領域，特別是涉及一種用于脊椎的矯正器，其便于固定，提高工作效率，增強實用性；包括工作臺，工作臺底端均勻固定安裝有四個支腿，工作臺上設置有頭枕，固定機構包括第一支板，第一支板固定安裝在工作臺上，第一支板上固定安裝有檔桿，工作臺底端固定安裝有兩個第二支板，其中一個第二支板上固定安裝有電機，電機輸出端固定安裝有第一螺桿，第一螺桿另一端與另一個第二支板轉動連接，第一螺桿上螺裝有滑板，兩個第二支板內端通過兩個限位桿連接，滑板上開設有兩個限位孔，兩個限位桿分別與兩個限位孔滑動連接，滑板上固定安裝有兩個支桿，工作臺頂端開設有兩個第一通孔。

技術研發人員：申勝林,閆秀杰,陸琰,鄭琳琳,莊雯媛
受保護的技術使用者：中國人民解放軍總醫院第三醫學中心
技術研發日：20240618
技術公布日：2025/4/28
