本發明涉及電線桿卸車，具體為一種水泥電線桿卸車用滾落器。

背景技術：

1、水泥電線桿在電力和通信行業中具有廣泛的應用，其安裝和運輸過程中的安全性至關重要。水泥電線桿的卸車過程需要特別注意，以防止電線桿在卸車過程中發生損壞或對操作人員造成傷害。

2、現有技術雖然通過設置滾落器對水泥電線桿進行卸車操作，但是卸車時裝置不能很好的適配貨車的問題，從而導致卸車時容易使得水泥電線桿發生磕碰，造成損壞，因此，本領域技術人員提供了一種水泥電線桿卸車用滾落器，以解決上述背景技術中提出的問題。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本發明提供了一種水泥電線桿卸車用滾落器，解決了在對電線桿進行卸車時不能適配不同規格的車型，電線桿在安裝時較為不便的問題。

3、(二)技術方案

4、為實現以上目的，本發明通過以下技術方案予以實現：一種水泥電線桿卸車用滾落器，包括移動裝置、卸車裝置和固定裝置，所述卸車裝置設置在移動裝置的頂端，所述固定裝置設置在移動裝置的前端，所述移動裝置包括固定臺，所述固定臺兩側分別轉動連接有第一轉動板，兩個所述第一轉動板遠離固定臺一側分別呈線性陣列有若干地插，所述固定臺內側壁一側固定連接有第一電動機，所述第一電動機一側轉動連接有第一雙向絲桿，所述第一雙向絲桿側壁兩側分別螺紋連接有滑塊，兩個所述滑塊底端分別轉動連接有連接桿，所述固定臺內側壁滑動連接有移動板，所述移動板兩側分別轉動連接有前進輪。

5、優選的：所述卸車裝置包括第二轉動板，所述第二轉動板頂端固定連接有安裝架，所述安裝架內側壁轉動連接有調節絲桿，所述第二轉動板頂端兩側分別固定連接有滑軌，所述安裝架后端轉動連接有傳動皮帶輪，所述第二轉動板底端靠后側轉動連接有從動皮帶輪，所述第二轉動板底端靠后側固定連接有第二電動機，所述第二轉動板底端中部轉動連接有第一伸縮桿，所述調節絲桿側壁螺紋連接有放置板，所述放置板頂端靠前側鉸接有限位板，所述放置板前端兩側分別固定連接有延長板，兩個所述延長板頂端分別轉動連接有第二伸縮桿，所述第二轉動板底端靠前側與固定臺頂端靠前側轉動連接。

6、優選的：所述固定裝置包括固定板，所述固定板頂端一側鉸接有支撐板，所述固定板頂端一側轉動連接有第三伸縮桿，所述支撐板內側壁轉動連接有第二雙向絲桿，所述支撐板前端中部固定連接有第三電動機，所述第二雙向絲桿側壁螺紋連接有滑板，兩個所述滑板靠近支撐板中部一側分別固定連接有兩個套筒，四個所述套筒內側壁分別滑動連接有滑桿，四個所述套筒側壁分別套設有彈簧，四個所述滑桿另一側固定連接有兩個夾板，所述固定板與固定臺前端靠下方位置固定連接。

7、優選的：所述第一電動機輸出端與第一雙向絲桿一端固定連接，兩個所述連接桿另一端與移動板頂端轉動連接，所述第一雙向絲桿另一端與固定臺內側壁轉動連接。

8、優選的：所述第一伸縮桿固定端與固定臺頂端中部轉動連接，所述第二電動機輸出端與從動皮帶輪中部固定連接，且所述從動皮帶輪與傳動皮帶輪側壁通過皮帶連接，所述調節絲桿一端貫穿安裝架內側壁與傳動皮帶輪中部固定連接，所述放置板底端與滑軌側壁滑動連接，兩個所述第二伸縮桿活動端與限位板前端轉動連接。

9、優選的：所述第三伸縮桿活動端與支撐板底端轉動連接，所述第三電動機輸出端貫穿支撐板前端中部與第二雙向絲桿一端固定連接。

10、優選的：兩個所述滑板分別與支撐板頂端滑動連接，且四個所述彈簧一端與兩個滑板側壁固定連接，四個所述彈簧另一端與夾板側壁固定連接。

11、(三)有益效果

12、本發明提供了一種水泥電線桿卸車用滾落器。具備以下有益效果：

13、1、通過設置移動裝置，可以推動裝置整體移動，將裝置整體移動到貨車的一側，利用第一電動機帶動第一雙向絲桿進行轉動，對兩個滑塊的位置進行調節，實現將移動板收回至固定臺中，并轉動兩個第一轉動板，將兩個地插與地面接觸，實現對裝置整體的固定，可以使得水泥電線桿進行平穩的下料，有效的提高卸車時的穩定性。

14、2、通過設置卸車裝置，通過伸長第一伸縮桿，可以對第二轉動板的傾斜角度，可以使得第二轉動板與貨車下料的位置貼合，此時通過將水泥電線桿放置在放置板上，打開第二電動機帶動從動皮帶輪轉動，從而使得調節絲桿轉動，使得放置板沿著調節絲桿移動，在放置板移動到末端時，可以收縮第二伸縮桿，將限位板放平，使得水泥電線桿落入固定裝置中，有效的使得第二轉動板與貨車上下料的位置相互貼合，避免在卸車的過程中水泥電線桿發生損壞。

15、3、通過設置固定裝置，水泥電線桿落在支撐板上后，可以利用第三電動機帶動第二雙向絲桿轉動，從而通過滑板實現對水泥電線桿的夾持固定，并利用彈簧和套筒防止壓力過大造成電線桿損壞，并利用第三伸縮桿的伸長，可以有效的將電線桿豎起，實現對電線桿的安裝，有效的增加了裝置整體的功能性。

技術特征：

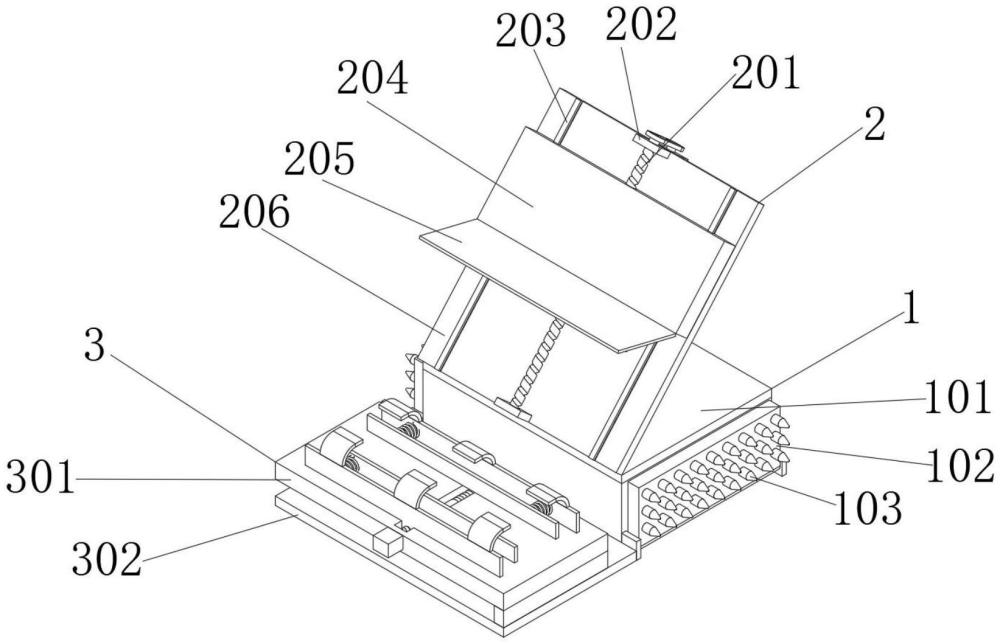

1.一種水泥電線桿卸車用滾落器，包括移動裝置(1)、卸車裝置(2)和固定裝置(3)，所述卸車裝置(2)設置在移動裝置(1)的頂端，所述固定裝置(3)設置在移動裝置(1)的前端，其特征在于：所述移動裝置(1)包括固定臺(101)，所述固定臺(101)兩側分別轉動連接有第一轉動板(102)，兩個所述第一轉動板(102)遠離固定臺(101)一側分別呈線性陣列有若干地插(103)，所述固定臺(101)內側壁一側固定連接有第一電動機(104)，所述第一電動機(104)一側轉動連接有第一雙向絲桿(109)，所述第一雙向絲桿(109)側壁兩側分別螺紋連接有滑塊(108)，兩個所述滑塊(108)底端分別轉動連接有連接桿(105)，所述固定臺(101)內側壁滑動連接有移動板(107)，所述移動板(107)兩側分別轉動連接有前進輪(106)。

2.根據權利要求1所述的一種水泥電線桿卸車用滾落器，其特征在于：所述卸車裝置(2)包括第二轉動板(206)，所述第二轉動板(206)頂端固定連接有安裝架(202)，所述安裝架(202)內側壁轉動連接有調節絲桿(201)，所述第二轉動板(206)頂端兩側分別固定連接有滑軌(203)，所述安裝架(202)后端轉動連接有傳動皮帶輪(208)，所述第二轉動板(206)底端靠后側轉動連接有從動皮帶輪(209)，所述第二轉動板(206)底端靠后側固定連接有第二電動機(2010)，所述第二轉動板(206)底端中部轉動連接有第一伸縮桿(207)，所述調節絲桿(201)側壁螺紋連接有放置板(204)，所述放置板(204)頂端靠前側鉸接有限位板(205)，所述放置板(204)前端兩側分別固定連接有延長板(2011)，兩個所述延長板(2011)頂端分別轉動連接有第二伸縮桿(2012)，所述第二轉動板(206)底端靠前側與固定臺(101)頂端靠前側轉動連接。

3.根據權利要求1所述的一種水泥電線桿卸車用滾落器，其特征在于：所述固定裝置(3)包括固定板(302)，所述固定板(302)頂端一側鉸接有支撐板(301)，所述固定板(302)頂端一側轉動連接有第三伸縮桿(308)，所述支撐板(301)內側壁轉動連接有第二雙向絲桿(305)，所述支撐板(301)前端中部固定連接有第三電動機(307)，所述第二雙向絲桿(305)側壁螺紋連接有滑板(304)，兩個所述滑板(304)靠近支撐板(301)中部一側分別固定連接有兩個套筒(309)，四個所述套筒(309)內側壁分別滑動連接有滑桿(3010)，四個所述套筒(309)側壁分別套設有彈簧(306)，四個所述滑桿(3010)另一側固定連接有兩個夾板(303)，所述固定板(302)與固定臺(101)前端靠下方位置固定連接。

4.根據權利要求1所述的一種水泥電線桿卸車用滾落器，其特征在于：所述第一電動機(104)輸出端與第一雙向絲桿(109)一端固定連接，兩個所述連接桿(105)另一端與移動板(107)頂端轉動連接，所述第一雙向絲桿(109)另一端與固定臺(101)內側壁轉動連接。

5.根據權利要求2所述的一種水泥電線桿卸車用滾落器，其特征在于：所述第一伸縮桿(207)固定端與固定臺(101)頂端中部轉動連接，所述第二電動機(2010)輸出端與從動皮帶輪(209)中部固定連接，且所述從動皮帶輪(209)與傳動皮帶輪(208)側壁通過皮帶連接，所述調節絲桿(201)一端貫穿安裝架(202)內側壁與傳動皮帶輪(208)中部固定連接，所述放置板(204)底端與滑軌(203)側壁滑動連接，兩個所述第二伸縮桿(2012)活動端與限位板(205)前端轉動連接。

6.根據權利要求3所述的一種水泥電線桿卸車用滾落器，其特征在于：所述第三伸縮桿(308)活動端與支撐板(301)底端轉動連接，所述第三電動機(307)輸出端貫穿支撐板(301)前端中部與第二雙向絲桿(305)一端固定連接。

7.根據權利要求3所述的一種水泥電線桿卸車用滾落器，其特征在于：兩個所述滑板(304)分別與支撐板(301)頂端滑動連接，且四個所述彈簧(306)一端與兩個滑板(304)側壁固定連接，四個所述彈簧(306)另一端與夾板(303)側壁固定連接。

技術總結
本發明提供一種水泥電線桿卸車用滾落器，涉及電線桿卸車領域。該水泥電線桿卸車用滾落器，包括移動裝置、卸車裝置和固定裝置，所述卸車裝置設置在移動裝置的頂端，所述固定裝置設置在移動裝置的前端，所述移動裝置包括固定臺，所述固定臺兩側分別轉動連接有第一轉動板，兩個所述第一轉動板遠離固定臺一側分別呈線性陣列有若干地插，所述第一電動機一側轉動連接有第一雙向絲桿，兩個所述滑塊底端分別轉動連接有連接桿，所述固定臺內側壁滑動連接有移動板，所述移動板兩側分別轉動連接有前進輪。通過設置移動裝置，有效的提高卸車時的穩定性，通過設置卸車裝置，避免在卸車的過程中水泥電線桿發生損壞，通過設置固定裝置，有效的增加了裝置整體的功能性。

技術研發人員：柳志林,馮艷,郭利華,王風娥
受保護的技術使用者：榆林新躍水泥制品有限責任公司
技術研發日：
技術公布日：2025/4/28
